Màn Hình HMI
Trang này giải thích về Giao Diện Người-Máy (HMI) của OV10i - giao diện sản xuất được sử dụng để vận hành kiểm tra thời gian thực và giám sát kết quả.
Tổng Quan HMI

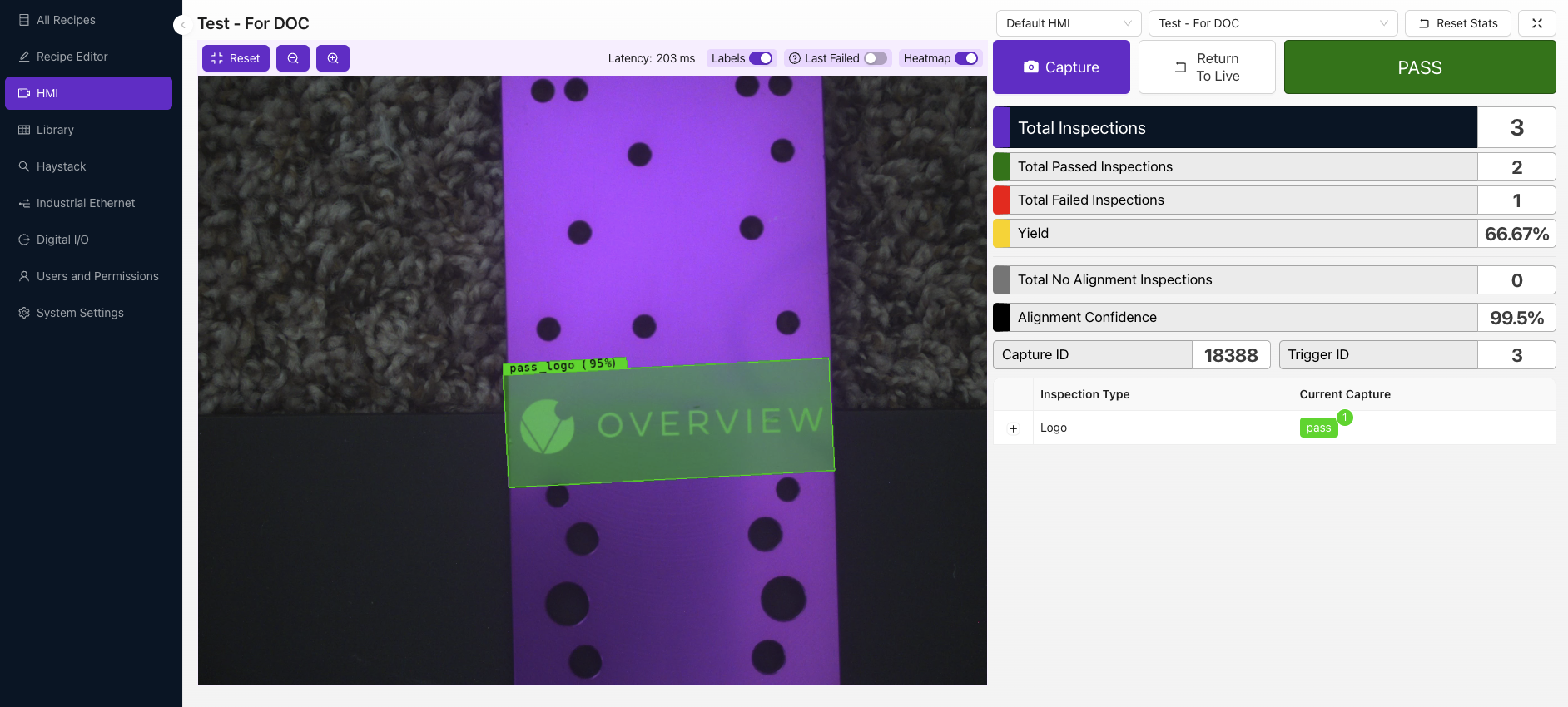

Sau khi huấn luyện, model sẽ được tự động triển khai và sẵn sàng cho sản xuất. Khi bạn mở trang HMI, bạn sẽ thấy màn hình như hình bên dưới.
Trạng Thái Sẵn Sàng Sản Xuất:
- Model được huấn luyện và triển khai tự động
- Giao diện HMI có thể truy cập
- Hành vi mặc định là FAIL trên tất cả các lần chụp cho đến khi được cấu hình
Yêu Cầu Truy Cập HMI
Nếu bạn chưa huấn luyện model, HMI sẽ không thể truy cập, và một cửa sổ bật lên sẽ nhắc bạn quay lại All Recipes hoặc huấn luyện model của Active Recipe.
Điều Kiện Tiên Quyết:
- Model phải được huấn luyện cho active recipe
- Các model chưa được huấn luyện sẽ chặn truy cập HMI
- Cửa sổ bật lên chuyển hướng đến All Recipes hoặc quy trình huấn luyện

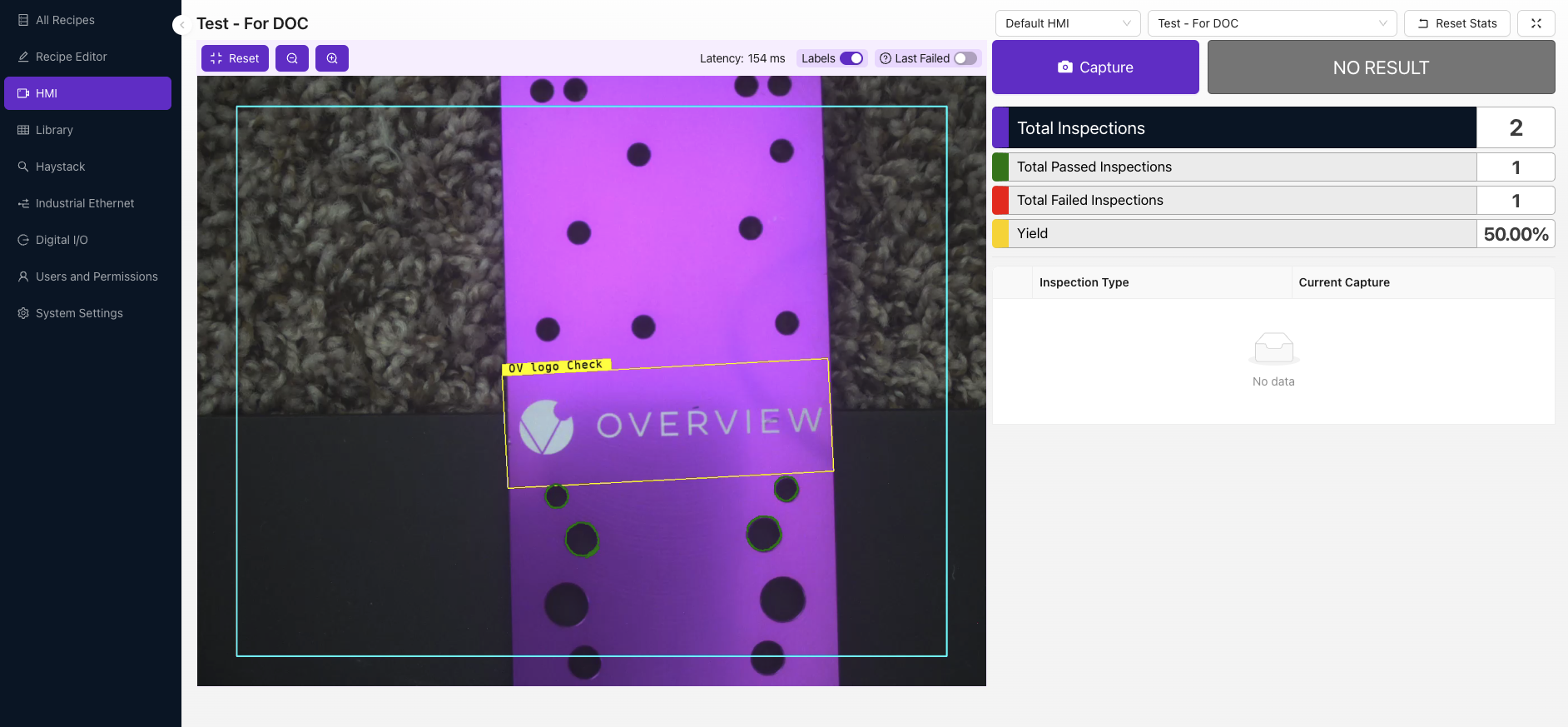

Hệ Thống Hiển Thị Kết Quả
Ở góc trên bên phải sẽ hiển thị NO RESULT cho đến khi bạn chụp. Hành vi mặc định là FAIL trên tất cả các lần chụp. Để thay đổi hành vi của nhãn này, bạn cần thiết lập Global Pass/Fail trong IO Block.
Các Trạng Thái Kết Quả:
- NO RESULT - Trạng thái ban đầu trước lần chụp đầu tiên
- FAIL - Hành vi mặc định cho tất cả các lần chụp (cho đến khi được cấu hình)
- PASS - Yêu cầu cấu hình Global Pass/Fail trong IO Block
- Last Result - Hiển thị kết quả của lần chụp gần nhất
Các Điều Khiển Giao Diện HMI
| Điều Khiển | Chức Năng | Mô Tả |
|---|---|---|
| Labels | Bật/tắt để hiển thị/ẩn các nhãn ROI | Điều khiển khả năng hiển thị của nhãn vùng trên hình ảnh trực tiếp |
| Last Failed | Bật/tắt để xem kết quả lỗi gần nhất trong phiên HMI | Truy cập nhanh đến lỗi cuối cùng để phân tích |
| Capture | Nhấp để kích hoạt chụp thủ công | Kích hoạt kiểm tra thủ công |
| NO RESULT | Hiển thị kết quả của lần chụp gần nhất | Chỉ báo kết quả thời gian thực |
| + | Nhấp để xem các ROI riêng lẻ và (các) kết quả tương ứng trong Inspection Type | Phân tích chi tiết ROI và kết quả |
| Switch Recipe | Chọn một Recipe khác từ menu thả xuống. Thao tác này sẽ dừng Recipe hiện tại và kích hoạt Recipe được chọn | Quản lý và chuyển đổi Recipe |
| Full Screen | Nhấp để vào chế độ toàn màn hình - lý tưởng để tập trung vào hình ảnh trực tiếp và kết quả kiểm tra trên màn hình nhỏ hơn | Tối ưu hóa xem cho môi trường sản xuất |

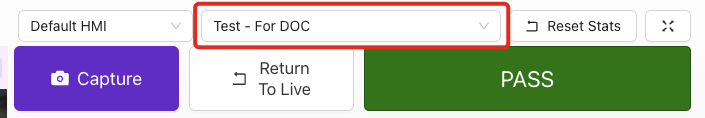

Quản Lý Recipe
Chức Năng Switch Recipe:
- Chọn một Recipe khác từ menu thả xuống
- Thao tác này sẽ dừng Recipe hiện tại và kích hoạt Recipe được chọn
- Chuyển đổi liền mạch giữa các cấu hình kiểm tra khác nhau

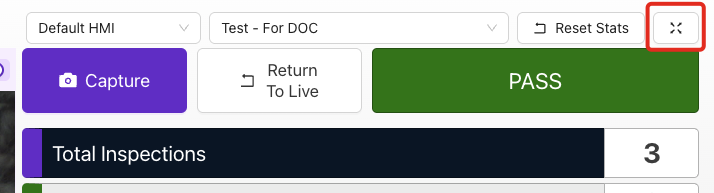

Chế Độ Hiển Thị
Chế Độ Full Screen:
- Nhấp để vào chế độ toàn màn hình
- Lý tưởng để tập trung vào hình ảnh trực tiếp và kết quả kiểm tra trên màn hình nhỏ hơn
- Tối ưu hóa cho giám sát tại sàn sản xuất
- Tăng cường khả năng hiển thị cho người vận hành

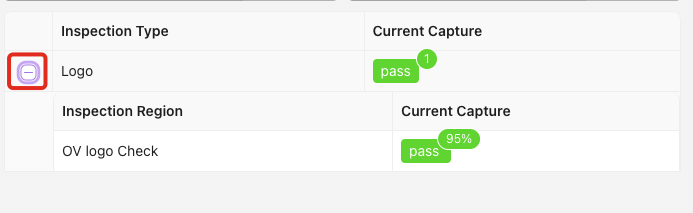

Phân Tích ROI
Chế Độ Xem Kiểm Tra Chi Tiết:
- Nhấp nút + để mở rộng chi tiết ROI
- Xem các ROI riêng lẻ và kết quả tương ứng
- Phân tích các vùng cụ thể trong Inspection Type
- Khắc phục sự cố các lần kiểm tra thất bại theo từng vùng
