HMI 介面
本頁面介紹 OV10i 的人機介面 (HMI) - 用於實時檢查操作和結果監控的生產介面。

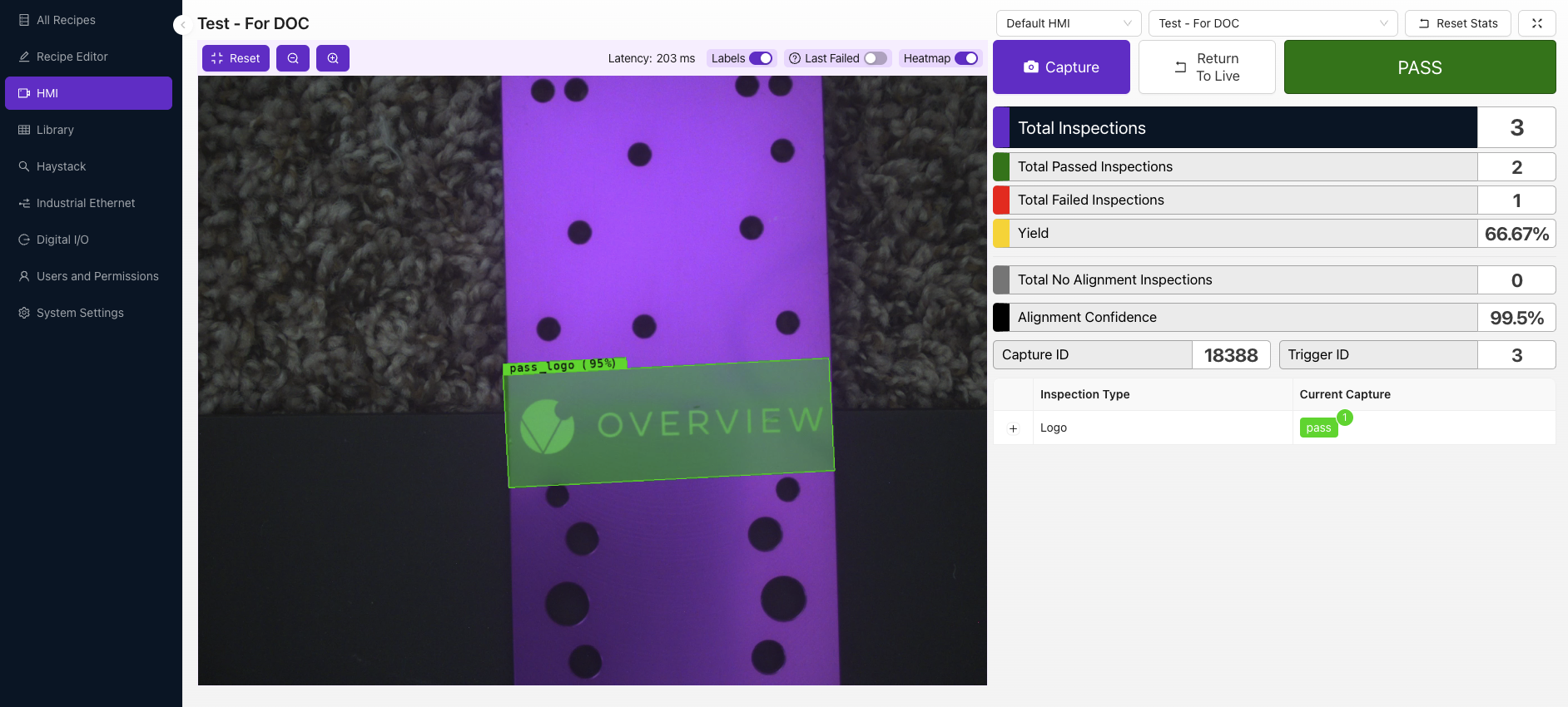

HMI 概覽
訓練完成後，模型將自動部署並準備投入生產。當您開啟 HMI 頁面時，將看到如下所示的介面。
生產就緒狀態：
- 模型已訓練並自動部署
- HMI 介面變為可訪問狀態
- 預設行為是在配置之前所有捕獲都為 FAIL
HMI 訪問要求
如果您尚未訓練模型，HMI 將無法訪問，並且會彈出提示框引導您返回 All Recipes 或訓練活動程式的模型。
先決條件：
- 必須為活動程式訓練模型
- 未經訓練的模型會阻止 HMI 訪問
- 彈出框會重定向到 All Recipes 或訓練工作流
結果顯示系統

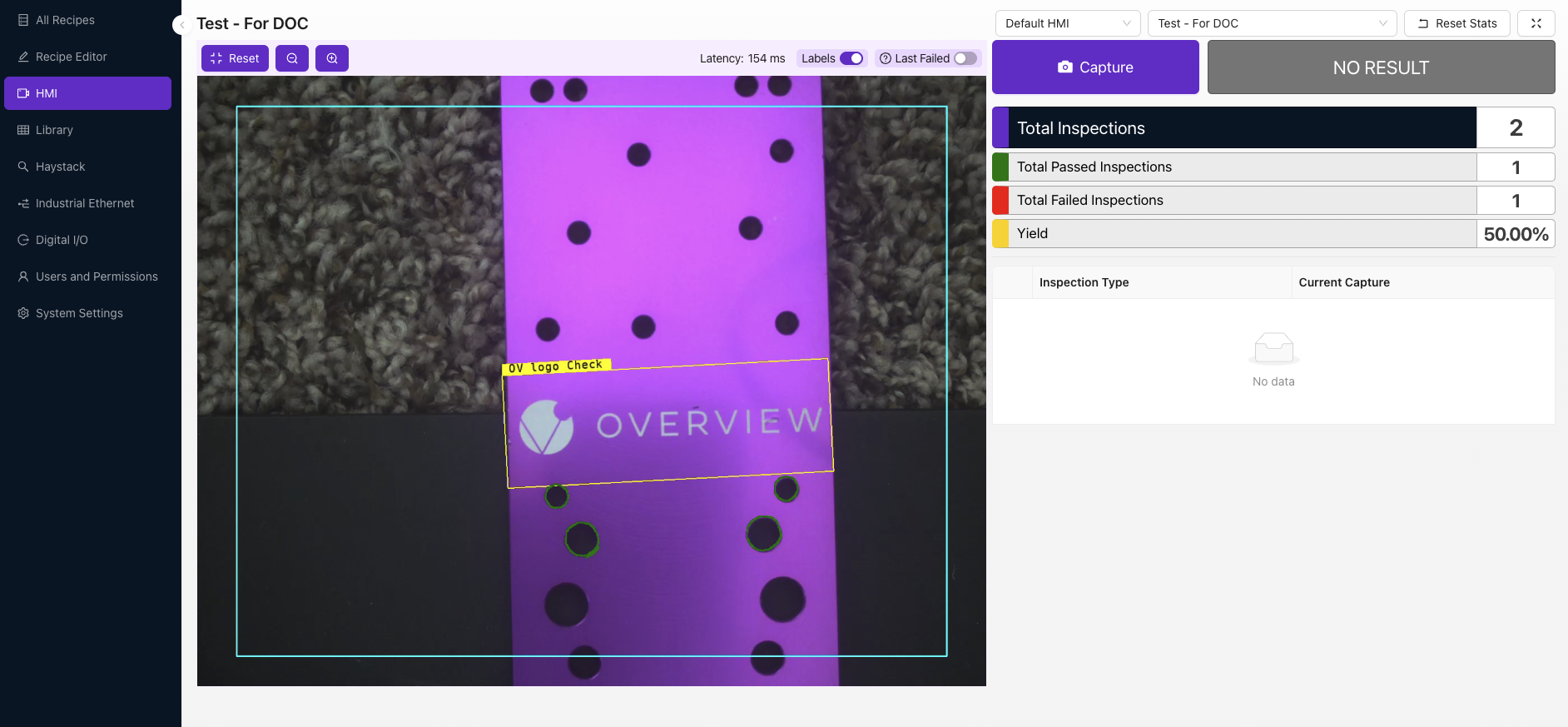

在右上角，在您捕獲之前會顯示 NO RESULT。預設行為是所有捕獲都為 FAIL。要更改此標籤的行為，您需要在 IO模組中設定 Global Pass/Fail。
結果狀態：
- NO RESULT - 首次捕獲前的初始狀態
- FAIL - 所有捕獲的預設行為（配置前）
- PASS - 需要在 IO模組中配置 Global Pass/Fail
- Last Result - 顯示最近一次捕獲的結果
HMI 介面控制元件
| 控制元件 | 功能 | 描述 |
|---|---|---|
| Labels | 切換顯示/隱藏 ROI 標籤 | 控制實時影象上區域標籤的可見性 |
| Last Failed | 切換檢視 HMI 會話中最近的失敗結果 | 快速訪問最近失敗結果以進行分析 |
| Capture | 點選以手動觸發捕獲 | 手動觸發檢查 |
| NO RESULT | 顯示最近一次捕獲的結果 | 實時結果指示器 |
| + | 點選檢視檢查型別中的各個 ROI 及其相應結果 | 詳細的 ROI 細分和結果 |
| Switch Recipe | 從下拉選單中選擇另一個程式。這將停止當前程式並啟用所選程式 | 程式管理和切換 |
| Full Screen | 點選進入全屏模式 - 適用於在小螢幕上專注於實時影象和檢查結果 | 針對生產環境最佳化的檢視方式 |
程式管理

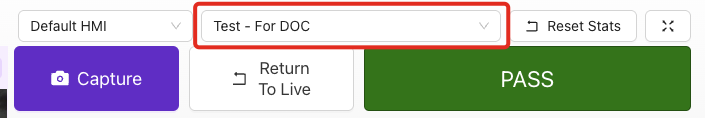

Switch Recipe 功能：
- 從下拉選單中選擇另一個程式
- 這將停止當前程式並啟用所選程式
- 在不同檢查配置之間無縫切換
顯示模式

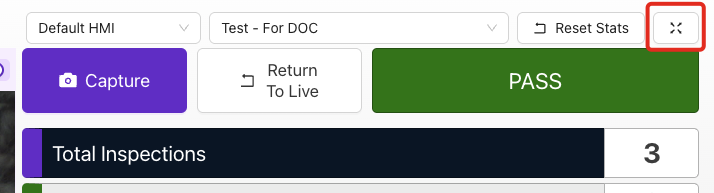

全屏模式：
- 點選進入全屏模式
- 適用於在小螢幕上專注於實時影象和檢查結果
- 針對生產車間監控進行最佳化
- 為操作員提供增強的可見性
ROI 分析

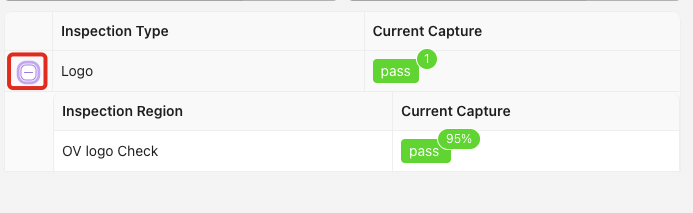

詳細檢查檢視：
- 點選 + 按鈕展開 ROI 詳情
- 檢視各個 ROI 及相應結果
- 分析檢查型別內的特定區域
- 按區域排查失敗的檢查
