鏡頭 + FOV 表
本頁面提供 OV10i 智慧相機系統配合 S-mount (M12) 鏡頭的完整鏡頭規格、視場角計算和相容性資訊。
備註
OV10i 使用 S-mount (M12 x 0.5) 鏡頭，搭配 Sony IMX296 感測器（1/2.9" 格式，1408 × 1080 畫素，3.45μm 畫素尺寸）。所有 FOV 計算均基於 4:3 寬高比。
相機系統規格
感測器特性
| 引數 | 規格 |
|---|---|
| 感測器型號 | Sony IMX296 |
| 解析度 | 1408 × 1080 畫素 (1.6 MP) |
| 感測器尺寸 | 1/2.9" (4.97 × 3.73 mm) |
| 畫素尺寸 | 3.45 × 3.45 μm |
| 寬高比 | 4:3 |
| 對角線 | 6.2 mm |
| 快門型別 | 全域性快門 |
鏡頭介面規格
| 引數 | 規格 |
|---|---|
| 介面型別 | S-mount (M12) |
| 螺紋 | M12 × 0.5 mm |
| 對焦方式 | 手動（旋轉） |
| 後焦距 | 可變（無固定法蘭距離） |
| 濾鏡螺紋 | 無（整合光學元件） |
可選鏡頭與 FOV 表
標準鏡頭範圍 (6mm - 16mm)
| 焦距 | 水平 FOV @ 100mm | 水平 FOV @ 1m | 水平 FOV @ 2m | 垂直 FOV @ 1m | 對角 FOV @ 1m | 備註 |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | 超廣角 |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | 廣角 |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | 標準（出廠配置） |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | 窄角 |
擴充套件範圍鏡頭 (25mm)
| 焦距 | 水平 FOV @ 100mm | 水平 FOV @ 1m | 水平 FOV @ 2m | 垂直 FOV @ 1m | 對角 FOV @ 1m | 備註 |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | 長焦 - 需要墊片套件 |
備註
25mm 鏡頭需要額外的 15mm 面板墊片和 M3×22 螺絲。購買前請聯絡 Overview 技術支援。
視場角計算公式
基本 FOV 公式
水平 FOV = 2 × arctan(感測器寬度 / (2 × 焦距)) × 距離
其中：
- 感測器寬度 = 4.97 mm（水平方向）
- 感測器高度 = 3.73 mm（垂直方向）
- 距離 = 鏡頭到物體的工作距離
實用計算
| 公式 | 應用 |
|---|---|
| FOV_width = (4.97 × 距離) / 焦距 | 快速估算水平 FOV |
| FOV_height = FOV_width × 0.75 | 由水平 FOV 推算垂直 FOV |
| Diagonal_FOV = FOV_width × 1.25 | 對角 FOV 近似計算 |
| Angular_FOV = 2 × arctan(4.97 / (2 × 焦距)) | 水平角度（弧度） |
鏡頭選型指南
按應用型別
| 應用 | 推薦焦距 | 典型工作距離 | FOV 覆蓋範圍 | 使用案例 |
|---|---|---|---|---|
| 大區域檢測 | 6mm - 8mm | 200-500mm | 大型零件/元件 | PCB 檢測、包裝 |
| 通用用途 | 12mm（標準） | 300-800mm | 中型零件 | 元件檢測、對齊 |
| 精密/細節 | 16mm | 400-1200mm | 小型特徵 | 缺陷檢測、測量 |
| 微觀/精細細節 | 25mm | 500-2000mm | 極小特徵 | 表面檢測、文字讀取 |
按 FOV 需求
| 所需水平 FOV | 工作距離 | 推薦鏡頭 | 權衡考慮 |
|---|---|---|---|
| >400mm | 1m | 6mm | 畸變較高，覆蓋範圍廣 |
| 200-400mm | 1m | 8mm | 平衡良好，畸變中等 |
| 150-250mm | 1m | 12mm | 標準選擇，畸變最小 |
| 100-180mm | 1m | 16mm | 細節清晰，覆蓋範圍窄 |
| <120mm | 1m | 25mm | 最大細節，需要套件 |
鏡頭效能特性
按焦距劃分的光學質量
| 焦距 | 畸變水平 | 解析度 | 集光能力 | 景深 | 最適合用途 |
|---|---|---|---|---|---|
| 6mm | 高桶形 | 良好 | 優秀 (f/2.0) | 深 | 廣角監控 |
| 8mm | 中等 | 良好 | 非常好 (f/2.0) | 深 | 通用檢測 |
| 12mm | 低 | 非常好 | 良好 (f/2.8) | 中等 | 精密工作 |
| 16mm | 極低 | 優秀 | 中等 (f/2.8) | 淺 | 細節檢測 |
| 25mm | 極低 | 優秀 | 有限 (f/2.8) | 非常淺 | 微觀工作 |
光圈規格
| 焦距 | 最大光圈 | 最小光圈 | 景深 @ f/2.8 | 弱光效能 |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | 優秀 |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | 非常好 |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | 良好 |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | 中等 |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | 有限 |
安裝要求
標準鏡頭 (6mm - 16mm)
| 要求 | 規格 |
|---|---|
| 所需工具 | 十字螺絲刀 |
| 安裝時間 | 5-10 分鐘 |
| 校準 | 手動對焦調整 |
| 附加部件 | 無 |
25mm 長焦鏡頭
| 元件 | 部件編號 | 描述 |
|---|---|---|
| M12 25mm 鏡頭 | 聯絡 Overview | 長焦鏡頭 |
| 15mm 面板墊片 | 套件附帶 | 前端延伸 |
| 墊片環 | 多種厚度 | 對焦調整 |
| M3×22 螺絲 | 4 顆 | 安裝硬體 |
工作距離指南
無硬性最大檢測距離
Overview 相機沒有絕對最大檢測距離。有效工作距離取決於您的鏡頭選擇、需要檢測的特徵大小，以及該特徵在相機視場中所佔的百分比。隨著距離增加，每個畫素覆蓋的面積更大，因此較小的缺陷將更難檢測。以下距離是基於典型應用的實用指南，並非硬性限制。
最小對焦距離
| 焦距 | 最小對焦 | 最佳範圍 | 最大可用距離 |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |

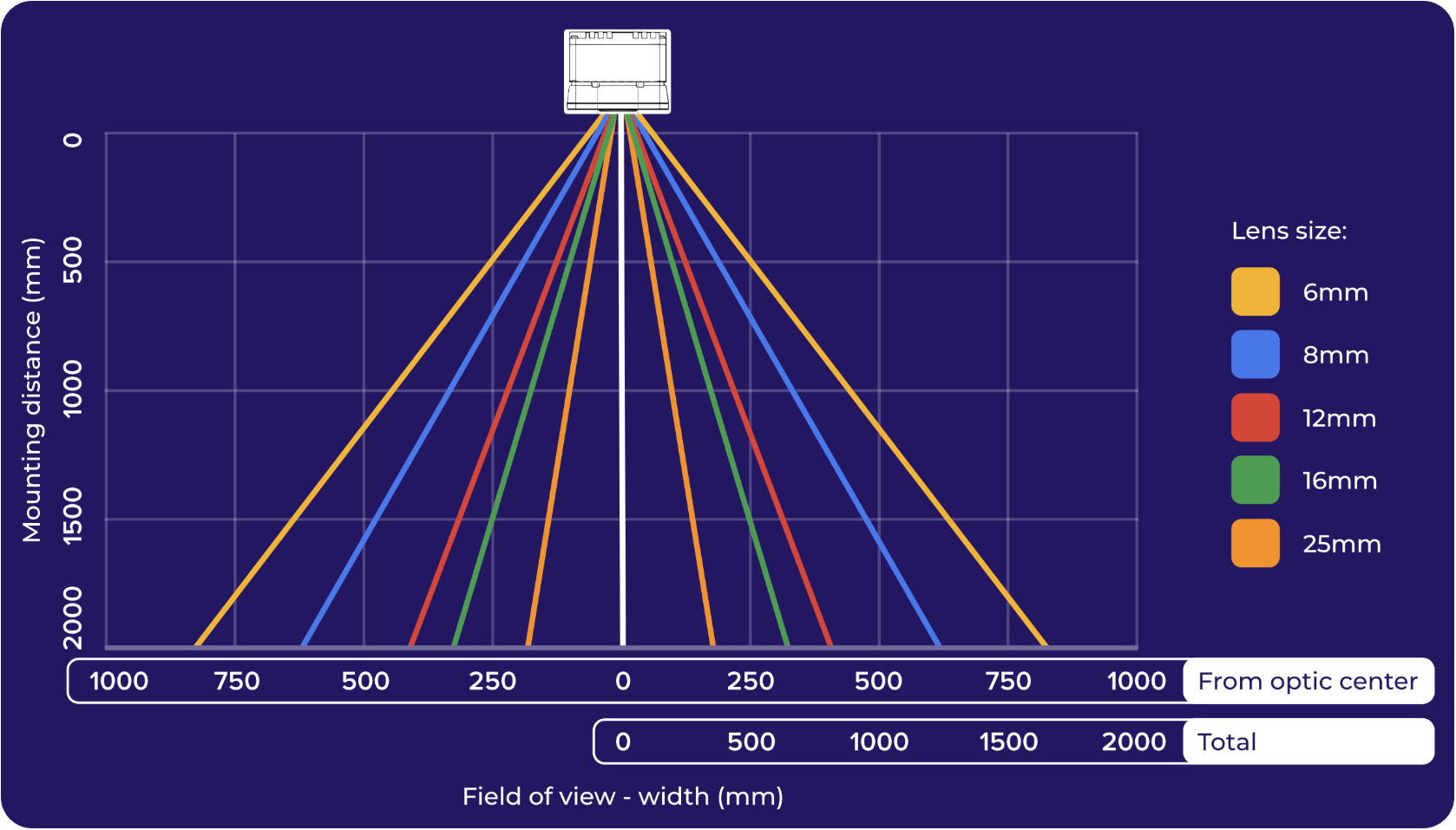

FOV 與距離換算
用於在任何距離下快速估算視場角：
| 鏡頭 | FOV 係數 | 計算公式 |
|---|---|---|
| 6mm | 0.828 | FOV = 距離 × 0.828 |
| 8mm | 0.621 | FOV = 距離 × 0.621 |
| 12mm | 0.414 | FOV = 距離 × 0.414 |
| 16mm | 0.311 | FOV = 距離 × 0.311 |
| 25mm | 0.199 | FOV = 距離 × 0.199 |
鏡頭採購資訊
推薦供應商
| 焦距 | 主要供應商 | 替代來源 | 典型交貨週期 |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/各類商家 | 1-2 周 |
| 8mm | Edmund Optics | Amazon/各類商家 | 1-2 周 |
| 12mm | 出廠安裝 | Overview 技術支援 | N/A |
| 16mm | Edmund Optics | Amazon/各類商家 | 1-2 周 |
| 25mm | Overview 技術支援 | Edmund Optics | 2-4 周 |
質量等級
| 等級 | 描述 | 價格範圍 | 應用 |
|---|---|---|---|
| 工業級 | 高精度，低畸變 | $$$ | 生產檢測 |
| 安防級 | 效能良好，價效比高 | $$ | 通用監控 |
| 消費級 | 基本效能 | $ | 僅用於原型製作 |
鏡頭選型注意事項
光學限制
- 桶形畸變： 焦距越短畸變越大 (6mm-8mm)
- 色差： 在鏡頭邊緣更明顯，尤其是廣角鏡頭
- 暗角： 當感測器覆蓋不匹配時，影象角落可能出現變暗
- 對焦均勻性： 廣角鏡頭在視場範圍內可能存在對焦差異
環境因素
- 溫度穩定性： 在 ±40°C 工作環境下推薦使用工業級鏡頭
- 抗振動性： 長焦鏡頭 (16mm+) 必須牢固安裝
- 防塵保護： 無密封系統 - 選型時需考慮使用環境
系統整合
- 校準要求： 廣角鏡頭需要更多的畸變校正
- 處理負載： 畸變越大 = 計算開銷越大
- 儲存要求： FOV 越大 = 每次檢測的資料量越大
🔗 另請參閱
鏡頭規格和供應情況可能發生變化。請聯絡 Overview 技術支援獲取最新相容性資訊和技術幫助。
