Recipes & All-Recipes Home

Diese Seite erläutert die All-Recipes-Startseite – die zentrale Anlaufstelle für die Verwaltung von Inspektionsprogrammen und das Erstellen neuer Recipes auf dem OV20i-System.

hinweis

Hilfe zur Verbindung mit der OV20i-Software finden Sie unter Logging In & Browser Compatibility.

Übersicht der All-Recipes-Startseite​

Die All-Recipes-Seite ist die Startseite der OV20i-Software. Ein Recipe ist ein eindeutiges Inspektionsprogramm, das jedoch viele verschiedene Inspektionen (Regions of Interest bzw. ROIs) enthalten kann. Üblicherweise wird ein neues Recipe für ein anderes zu inspizierendes Teil oder eine andere SKU erstellt, oder für einen anderen Abschnitt eines größeren Teils (wenn die Kamera oder das Teil durch einen Roboter präsentiert wird). Es ist immer nur ein Recipe gleichzeitig aktiv. Ein Recipe muss aktiv sein, damit es ausgeführt oder bearbeitet werden kann.

Was ist ein Recipe?​

Recipe-Definition:

  • Eindeutiges Inspektionsprogramm mit spezifischen Konfigurationseinstellungen
  • Mehrere Inspektionen – kann viele verschiedene ROIs innerhalb eines einzigen Recipes enthalten
  • Teilespezifisch – wird typischerweise für unterschiedliche Teile oder SKUs erstellt
  • Abschnittsspezifisch – kann verschiedene Abschnitte größerer Teile gezielt erfassen (robotergeführt)

Recipe-Zustände:

  • Active – derzeit betriebsbereit und kann ausgeführt oder bearbeitet werden (nur eines gleichzeitig)
  • Inactive – gespeichert, aber derzeit nicht betriebsbereit

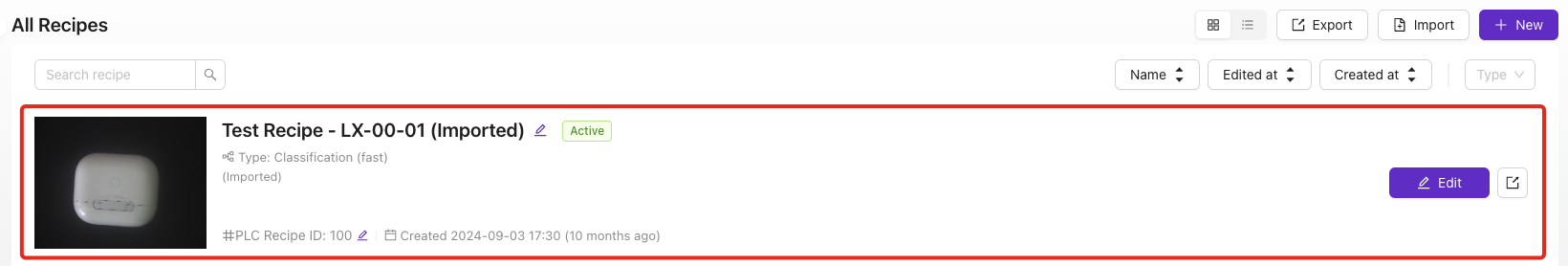

Active Recipe

Bedienelemente der Oberfläche​

Import Recipe​

Funktion: Klicken, um vorgefertigte Recipe-Dateien von Ihrem Computer zu importieren

Anwendungsfälle:

  • Recipes zwischen Kameras übertragen
  • Sicherungskonfigurationen wiederherstellen
  • Recipes innerhalb des Teams oder über Produktionslinien hinweg teilen

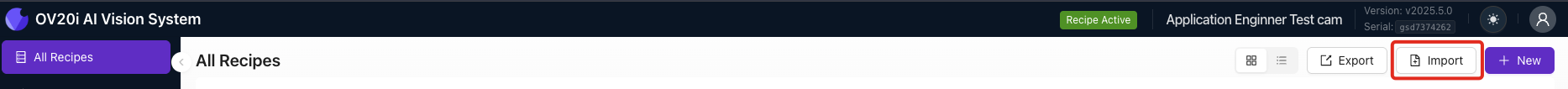

Import Recipe button

New Recipe​

Funktion: Klicken, um ein neues Recipe von Grund auf zu erstellen

Anwendungsfälle:

  • Inspektion für neue Teile einrichten
  • Benutzerdefinierte Inspektionsabläufe erstellen
  • Neuen Konfigurationsprozess starten

New Recipe button

Hauptfenster „All Recipes"​

Funktion: Das Hauptfenster zeigt eine Liste aller Recipes mit zugehörigen Informationen

Angezeigte Informationen:

  • Name – Recipe-Bezeichnung
  • Status – Zustand Active oder Inactive
  • Type – Classification oder Segmentation
  • Description – Optionale Recipe-Details
  • ID – Eindeutige Kennung für die PLC-Integration
  • Trigger Mode – Recipe-Trigger-Einstellung
  • Created Date – Wann das Recipe ursprünglich erstellt wurde
  • Last training – Wann das Recipe zuletzt bearbeitet/trainiert wurde
hinweis

Das aktive Recipe wird immer oben in dieser Liste angezeigt – es kann immer nur ein Recipe gleichzeitig aktiv sein.

Aktionen​

Aktionen für aktives Recipe

Active Recipe actions

  • Edit – Klicken, um den Recipe Editor aufzurufen
  • Export Recipe – Recipe-Datei zur Sicherung oder Übertragung speichern
  • Delete Trainset Images – Alle Trainingsbilder aus diesem Recipe entfernen, die nicht in anderen Recipes verwendet werden

Aktionen für inaktives Recipe

Inactive Recipe actions

  • Activate – Recipe betriebsbereit machen und den Recipe Editor aufrufen
  • Export Recipe – Recipe-Datei zur Sicherung oder Übertragung speichern
  • Delete Trainset Images – Alle Trainingsbilder aus diesem Recipe entfernen, die nicht in anderen Recipes verwendet werden
  • Delete Recipe – Recipe dauerhaft entfernen

Recipe-Workflow​

Neue Recipes erstellen​

  1. Auf + New Recipe klicken, um den Erstellungsprozess zu starten
  2. Grundeinstellungen konfigurieren (Name, Type, Description)
  3. Bildgebungsparameter einstellen für eine klare Objekterfassung
  4. Inspektionsbereiche (ROIs) und Typen definieren
  5. AI-Modelle mit Beispielbildern trainieren
  6. Inspektionsleistung testen und validieren

Vorhandene Recipes verwalten​

  1. Recipe-Liste im Hauptfenster anzeigen
  2. Gewünschtes Recipe aktivieren für Betrieb oder Bearbeitung
  3. Aktionen-Menü für Verwaltungsoperationen verwenden
  4. Recipe-Status und -Leistung überwachen

Recipe-Aktivierungsprozess​

  1. Auf Activate rechts neben dem Recipe klicken
  2. Auf Activate and go to editor klicken, um zu bestätigen und den Recipe Editor zu öffnen

Recipe-Organisation​

Recipe-Typen​

  • Classification Recipes – kategorisieren Bilder in verschiedene Klassen
  • Segmentation Recipes – identifizieren spezifische Merkmale auf Pixelebene

Recipe-Identifikation​

  • Eindeutige Namen – menschenlesbare Recipe-Bezeichnung
  • PLC-Integrations-IDs – numerische Kennungen für die industrielle Kommunikation
  • Beschreibungen – optionale detaillierte Informationen zum Zweck des Recipes

Verwaltung des Recipe-Status​

  • Ein einziges aktives Recipe – immer nur ein Recipe gleichzeitig betriebsbereit
  • Mehrere inaktive Recipes – unbegrenzte Anzahl gespeicherter Konfigurationen
  • Schnelles Umschalten – zügige Aktivierung zwischen verschiedenen Inspektions-Setups
