Recipes & Trang Chủ All-Recipes

Trang này giải thích trang chủ All Recipes - trung tâm quản lý các chương trình inspection và tạo recipe mới trên hệ thống OV20i.

note

Để được hỗ trợ kết nối với phần mềm OV20i, xem Logging In & Browser Compatibility.

Tổng Quan Trang Chủ All Recipes​

Trang All Recipes là trang chủ của phần mềm OV20i. Một Recipe là một chương trình inspection duy nhất, mặc dù nó có thể chứa nhiều inspection khác nhau (Regions of Interest hoặc ROIs) bên trong. Thông thường, một Recipe mới được tạo cho một bộ phận hoặc SKU khác nhau cần được kiểm tra, hoặc một phần khác của một bộ phận lớn hơn (nếu camera hoặc bộ phận được trình bày bởi robot). Chỉ có một Recipe hoạt động tại một thời điểm. Một Recipe phải ở trạng thái active để có thể chạy hoặc chỉnh sửa.

Recipe Là Gì?​

Định Nghĩa Recipe:

  • Chương trình inspection duy nhất chứa các cài đặt cấu hình cụ thể
  • Nhiều inspection - Có thể chứa nhiều ROI khác nhau trong một recipe
  • Đặc thù cho từng bộ phận - Thường được tạo cho các bộ phận hoặc SKU khác nhau
  • Đặc thù theo khu vực - Có thể nhắm đến các phần khác nhau của bộ phận lớn hơn (được trình bày bởi robot)

Trạng Thái Recipe:

  • Active - Đang hoạt động và có thể chạy hoặc chỉnh sửa (chỉ một recipe tại một thời điểm)
  • Inactive - Được lưu trữ nhưng hiện không hoạt động

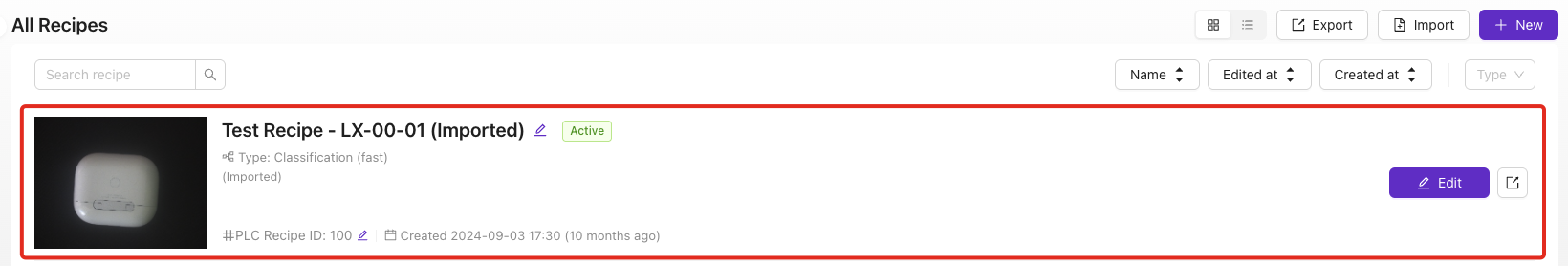

Active Recipe

Các Điều Khiển Giao Diện​

Import Recipe​

Chức Năng: Nhấp để import các file Recipe đã được tạo sẵn từ máy tính của bạn

Trường Hợp Sử Dụng:

  • Chuyển recipe giữa các camera
  • Khôi phục cấu hình backup
  • Chia sẻ recipe giữa các đội hoặc dây chuyền sản xuất

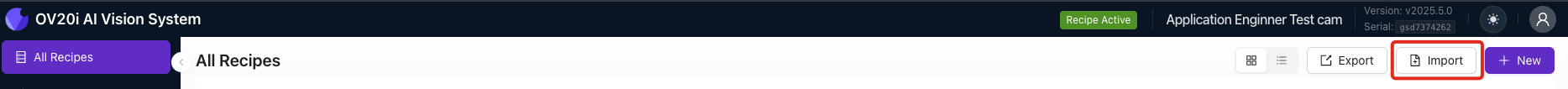

Import Recipe button

New Recipe​

Chức Năng: Nhấp để bắt đầu tạo Recipe mới từ đầu

Trường Hợp Sử Dụng:

  • Thiết lập inspection cho các bộ phận mới
  • Tạo các workflow inspection tùy chỉnh
  • Bắt đầu quy trình cấu hình mới

New Recipe button

Cửa Sổ Chính All Recipes​

Chức Năng: Cửa sổ chính hiển thị danh sách tất cả các Recipe cùng với thông tin của chúng

Thông Tin Hiển Thị:

  • Name - Định danh của recipe
  • Status - Trạng thái Active hoặc Inactive
  • Type - Classification hoặc Segmentation
  • Description - Thông tin chi tiết tùy chọn về recipe
  • ID - Định danh duy nhất cho tích hợp PLC
  • Trigger Mode - Trigger setting của recipe
  • Created Date - Khi recipe được tạo lần đầu
  • Last training - Khi recipe được chỉnh sửa/huấn luyện lần cuối
note

Recipe đang active sẽ luôn được hiển thị ở đầu danh sách này—chỉ có một Recipe có thể active tại một thời điểm.

Các Hành Động​

Hành Động Recipe Đang Active

Active Recipe actions

  • Edit - Nhấp để vào Recipe Editor
  • Export Recipe - Lưu file recipe để backup hoặc chuyển giao
  • Delete Trainset Images - Xóa tất cả hình ảnh huấn luyện từ recipe này mà không được sử dụng trong các recipe khác

Hành Động Recipe Inactive

Inactive Recipe actions

  • Activate - Kích hoạt recipe và vào Recipe Editor
  • Export Recipe - Lưu file recipe để backup hoặc chuyển giao
  • Delete Trainset Images - Xóa tất cả hình ảnh huấn luyện từ recipe này mà không được sử dụng trong các recipe khác
  • Delete Recipe - Xóa recipe vĩnh viễn

Workflow Recipe​

Tạo Recipe Mới​

  1. Nhấp + New Recipe để bắt đầu quy trình tạo
  2. Cấu hình các cài đặt cơ bản (tên, loại, mô tả)
  3. Thiết lập các thông số imaging để thu được hình ảnh đối tượng rõ ràng
  4. Xác định các vùng inspection (ROI) và các loại
  5. Huấn luyện các mô hình AI với hình ảnh mẫu
  6. Kiểm tra và xác thực hiệu suất inspection

Quản Lý Các Recipe Hiện Có​

  1. Xem danh sách recipe trong cửa sổ chính
  2. Kích hoạt recipe mong muốn để vận hành hoặc chỉnh sửa
  3. Sử dụng menu Actions cho các thao tác quản lý
  4. Theo dõi trạng thái recipe và hiệu suất

Quy Trình Kích Hoạt Recipe​

  1. Nhấp Activate ở phía bên phải của recipe
  2. Nhấp Activate and go to editor để xác nhận và vào recipe editor

Tổ Chức Recipe​

Các Loại Recipe​

  • Classification Recipes - Phân loại hình ảnh thành các lớp khác nhau
  • Segmentation Recipes - Xác định các đặc điểm cụ thể ở mức pixel

Định Danh Recipe​

  • Tên Duy Nhất - Định danh recipe dễ đọc cho con người
  • ID Tích Hợp PLC - Định danh dạng số cho giao tiếp công nghiệp
  • Mô Tả - Thông tin chi tiết tùy chọn về mục đích của recipe

Quản Lý Trạng Thái Recipe​

  • Một Recipe Active Duy Nhất - Chỉ một recipe hoạt động tại một thời điểm
  • Nhiều Recipe Inactive - Số lượng cấu hình lưu trữ không giới hạn
  • Chuyển Đổi Nhanh - Kích hoạt nhanh chóng giữa các thiết lập inspection khác nhau
