Tạo Recipe Đầu Tiên Của Bạn

Sau khi bạn đã gắn camera và kết nối với phần mềm OV20i, hãy làm theo các bước dưới đây để tạo Recipe đầu tiên của bạn.

Hướng Dẫn Video

Xem chủ đề này trong thực tế: Cách tạo recipe segmentation trong vài phút

Tạo Recipe Mới​

Bước 1: Truy Cập Phần Tạo Recipe​

Từ trang All Recipes, nhấp vào + New Recipe ở góc trên bên phải.

Nút New Recipe

Bước 2: Cấu Hình Chi Tiết Recipe​

Hộp thoại Add A New Recipe sẽ xuất hiện.

Các Trường Bắt Buộc:

  • Name - Nhập Tên cho Recipe (bắt buộc). Tên này sẽ hiển thị trên trang All Recipes.
  • Recipe Type - Chọn Loại Recipe từ menu thả xuống (bắt buộc).
tip

Để được hỗ trợ chọn đúng Loại Recipe, xem Classifier vs Segmenter.

Các Trường Tùy Chọn:

  • Description - Nhập Mô Tả cho Recipe (tùy chọn). Mô tả này sẽ hiển thị trên trang All Recipes và ở đầu trang Recipe Editor.

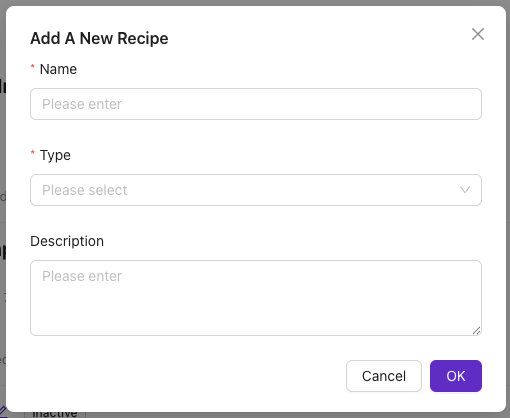

Hộp thoại Add A New Recipe

Bước 3: Hoàn Tất Việc Tạo​

Nhấp vào OK để tạo Recipe mới.

Recipe mới sẽ được liệt kê trên trang All Recipes (Inactive).

Mở Recipe Editor​

note

Để chỉnh sửa Recipe, Recipe cần phải ở trạng thái active.

  1. Nhấp vào Activate ở phía bên phải của Recipe

Nút Activate

  1. Nhấp vào Activate and go to editor để xác nhận và mở Recipe Editor

Nút Activate and go to editor

Imaging Setup​

Trong phần này, bạn sẽ thiết lập camera để thu được hình ảnh rõ nét của đối tượng đang được kiểm tra.

note

Imaging Setup giống nhau cho cả Recipe Classification và Segmentation.

Các Bước Cấu Hình:

  1. Nhấp vào Configure Imaging ở góc dưới bên trái của trang

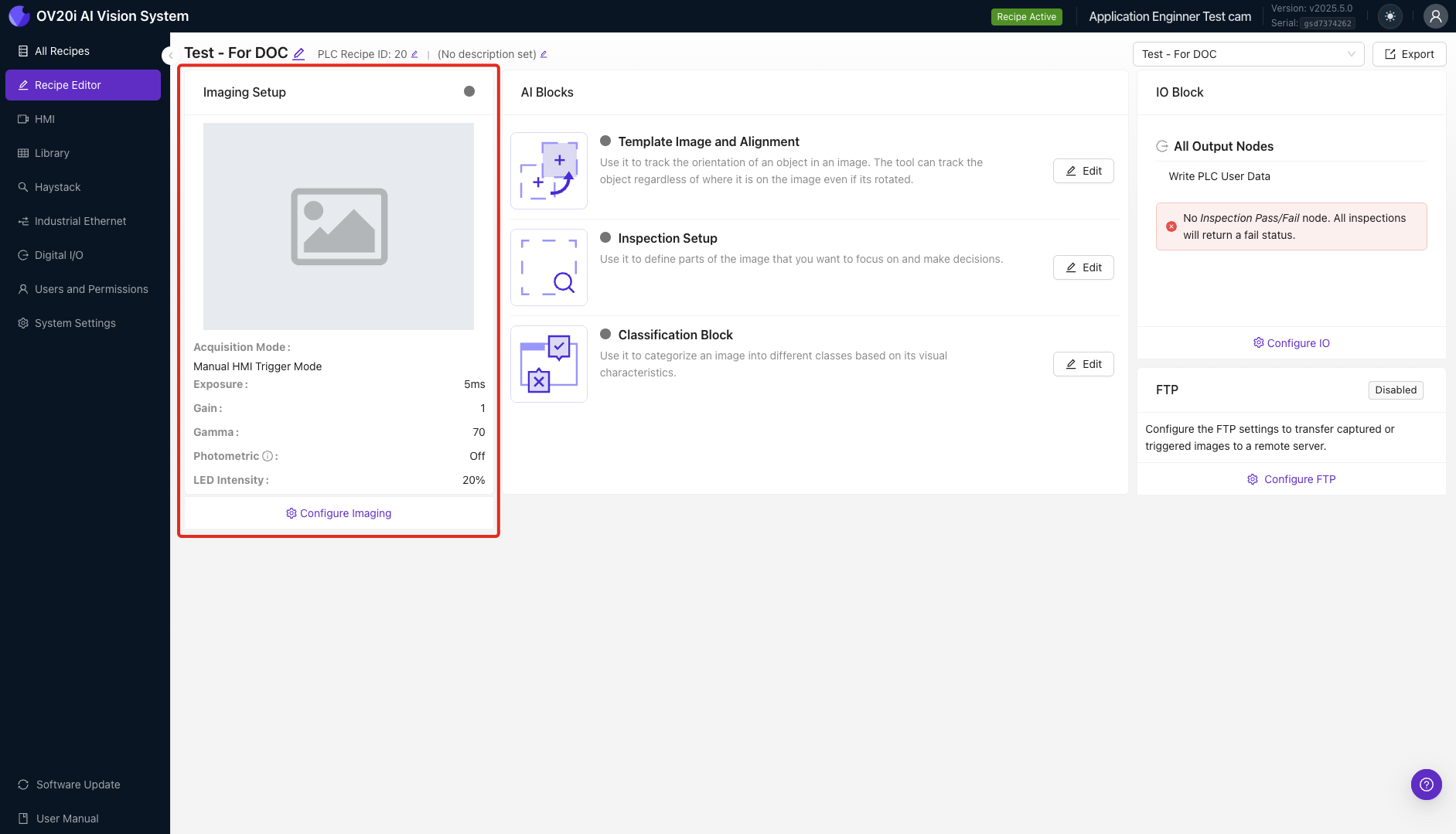

Imaging Setup trên trang Recipe Editor

  1. Đặt đối tượng cần kiểm tra vào trong trường nhìn của camera, sử dụng bản xem trước trực tiếp để xác minh đối tượng nằm trong khung hình

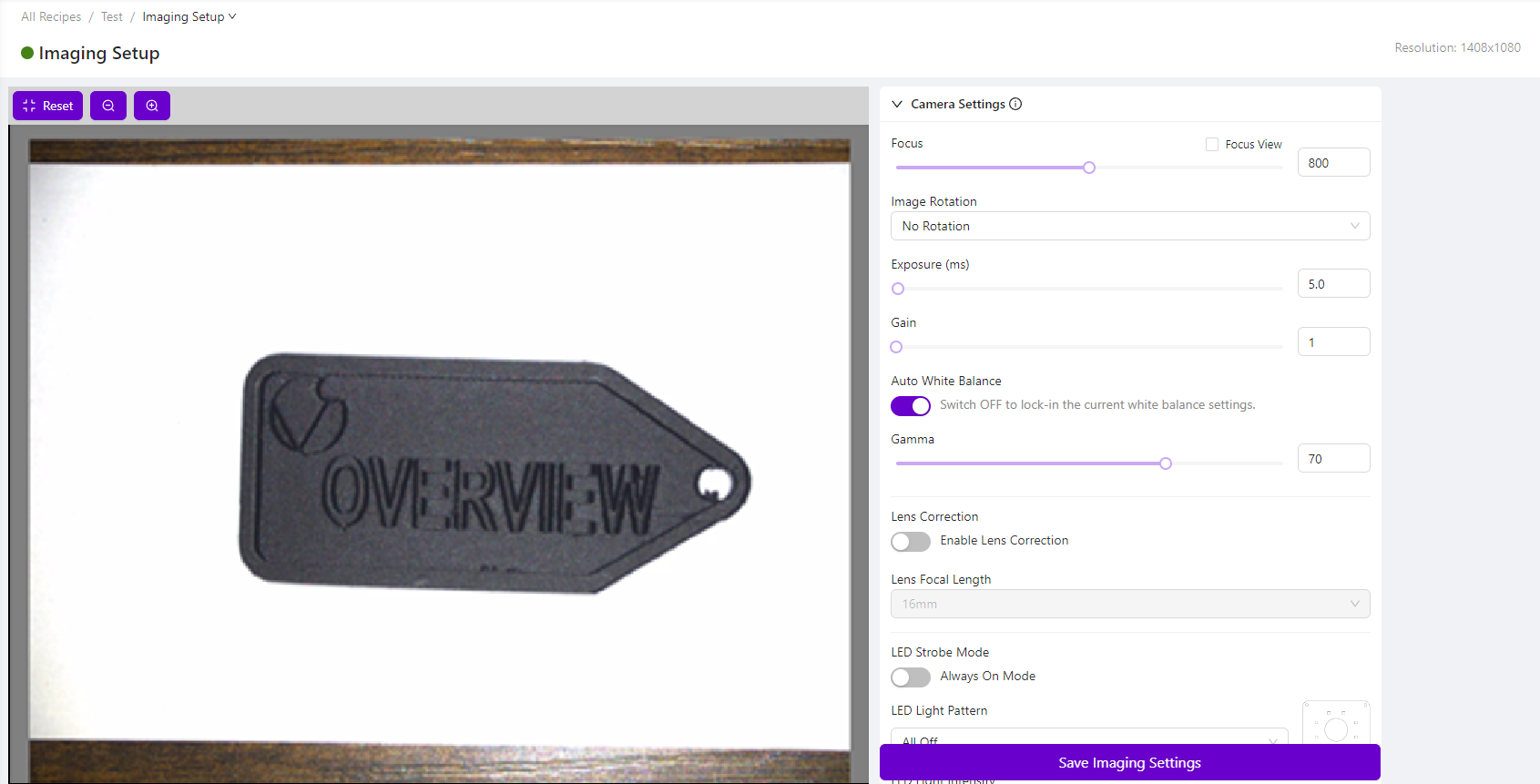

Imaging Setup với đối tượng trong khung hình

  1. Điều chỉnh Camera Settings ở phía bên phải theo yêu cầu để thu được hình ảnh rõ nét của đối tượng

  2. Nhấp vào Save Imaging Settings ở góc dưới bên phải của trang

note

Để biết thêm thông tin về các tùy chọn Imaging Setup, xem Imaging Setup Fundamentals.

Template Image và Alignment​

Trong phần này, bạn sẽ chụp một Template Image và có tùy chọn cấu hình aligner.

note

Template Image và Alignment giống nhau cho cả Recipe Classification và Segmentation.

Bước 1: Điều Hướng Đến Template Setup​

Từ trang Imaging Setup, sử dụng menu breadcrumb để chọn Template Image and Alignment. Ngoài ra, chọn Template Image and Alignment từ Recipe Editor.

Menu breadcrumb Recipe Editor với Imaging Setup được chọn

Bước 2: Chụp Template Image​

Chọn Capture Template Image.

note

Sau khi Template Image đã được chụp, khung xem trước (ở phía bên trái) sẽ hiển thị Template Image, không phải bản xem trước trực tiếp từ trường nhìn của camera. Để xem bản xem trước trực tiếp từ camera, cuộn xuống trang và chọn Live Preview Mode. Để chụp lại Template Image, đảm bảo bản xem trước trực tiếp không được bật và nhấp vào Re-Capture Template Image.

Bước 3: Cấu Hình Aligner (Tùy Chọn)​

Nếu cần alignment:

  1. Trong Template Regions, chọn + Rectangle hoặc + Circle (tùy theo hình dạng phù hợp với đối tượng đang được kiểm tra)
  2. Định vị lại/thay đổi kích thước vùng cho phù hợp với đối tượng đang được kiểm tra
  3. Trong Settings, đặt Rotation Range thành 20 độ. Điều này sẽ cho phép aligner định vị đối tượng nếu đối tượng bị xoay đến 20 độ so với Template Image này
  4. Nếu cần, điều chỉnh Sensitivity và Confidence Threshold
  5. Nhấp vào Save

Nếu không cần alignment: Nếu ứng dụng của bạn không yêu cầu aligner, bật tùy chọn Skip Aligner, nhấp vào Save ở cuối trang.

note

Để tìm hiểu thêm về trang Template Image và Alignment và khi nào nên sử dụng aligner so với khi không sử dụng, xem Template Image & Alignment Theory.

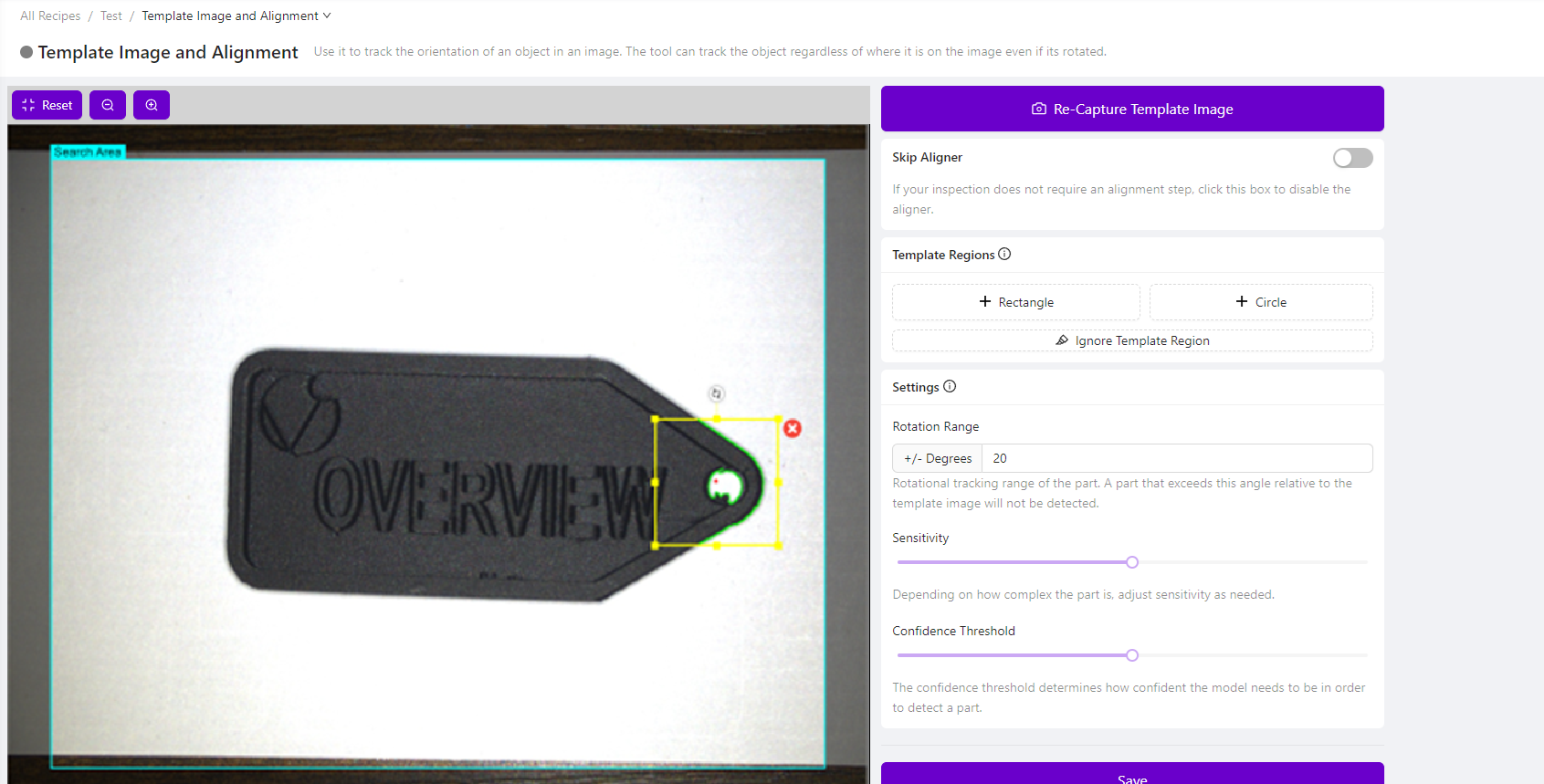

Màn hình Template Image and Alignment với một vùng template hình chữ nhật được phủ lên

Inspection Setup​

Trong phần này, bạn sẽ cấu hình những gì bạn muốn camera kiểm tra (Inspection Types) và vị trí trên đối tượng mà bạn muốn thực hiện kiểm tra (Inspection Regions).

note

Inspection Setup giống nhau cho cả Recipe Classification và Segmentation.

Bước 1: Điều Hướng Đến Inspection Setup​

Từ trang Template Image and Alignment, sử dụng menu breadcrumb để chọn Inspection Setup. Ngoài ra, chọn Inspection Setup từ Recipe Editor.

note

Khung xem trước (ở phía bên trái) hiển thị Template Image, không phải bản xem trước trực tiếp từ trường nhìn của camera. Để xem bản xem trước trực tiếp từ camera, cuộn xuống trang và chọn Live Preview Mode. Để thêm hoặc chỉnh sửa Inspection Types và Inspection Regions, đảm bảo bản xem trước trực tiếp không được bật.

Menu breadcrumb Recipe Editor với Inspection Setup được chọn

Bước 2: Cấu Hình Inspection Types​

Trong Inspection Types, "Inspection Type 1" sẽ xuất hiện theo mặc định. Nhấp vào Edit để đổi tên.

note
  • Inspection Types đề cập đến các loại (classes) kiểm tra khác nhau đang được thực hiện và cho phép bạn nhóm các Inspection Regions (ROIs) tương tự về mặt hình ảnh
  • Inspection Regions (ROIs) đề cập đến (các) vùng nơi việc kiểm tra nên được thực hiện

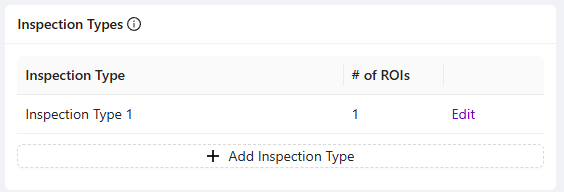

Menu Inspection Types

Bước 3: Thêm Inspection Regions​

  1. Trong Inspection Regions, nhấp vào + Add Inspection Region
  2. Định vị lại và thay đổi kích thước hộp màu vàng trên màn hình cho phù hợp với khu vực cụ thể của đối tượng mà bạn muốn kiểm tra
note

Theo mặc định, Inspection Region sẽ được đặt tên "New ROI". Nhấp vào Edit để thay đổi tên.

Nút Add Inspection Region

Bước 4: Hoàn Tất Thiết Lập​

  1. Thêm bao nhiêu Inspection Types và Inspection Regions tùy theo yêu cầu của Recipe này
  2. Nhấp vào Save ở cuối trang
note

Để biết thêm thông tin về trang Inspection Setup, xem Inspection Setup & ROI Types.

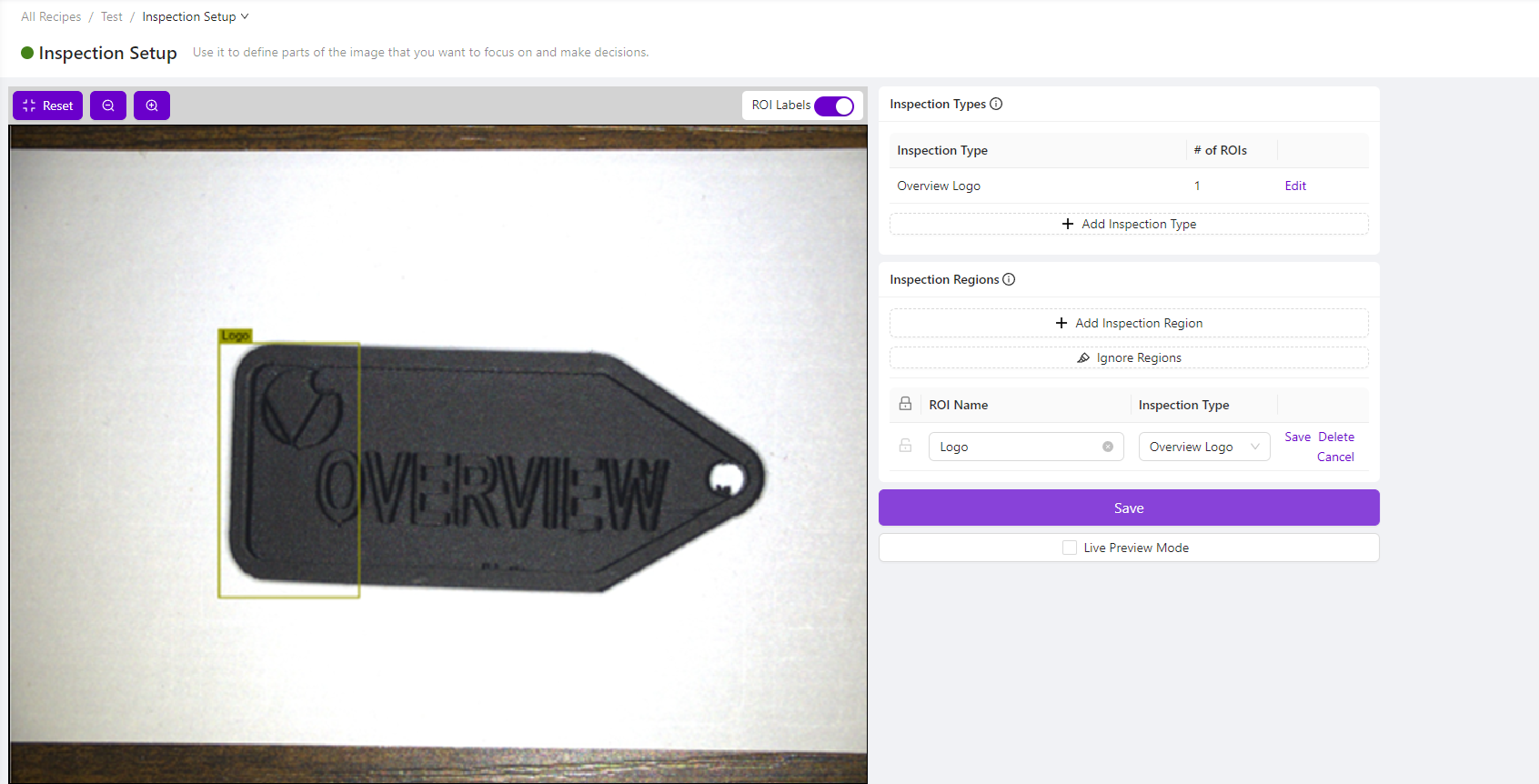

Trang Inspection Setup với ROI ví dụ được phủ lên

Các Bước Tiếp Theo​

Nếu bạn đã chọn loại Classification Recipe: Tiếp tục đến Train a Classifier.

Nếu bạn đã chọn loại Segmentation Recipe: Tiếp tục đến Using the Segmenter.
