Thiết Lập Kiểm Tra & Các Loại ROI

Trang này giải thích các khái niệm cơ bản về việc xác định vùng kiểm tra và tổ chức quy trình kiểm tra dựa trên AI trong hệ thống OV20i.

Các Khái Niệm Cơ Bản Về ROI (Region of Interest)​

ROI là gì?​

ROI (Region of Interest - Vùng Quan Tâm) xác định các khu vực hình chữ nhật nơi mô hình AI sẽ thực hiện phân tích kiểm tra. Các vùng này tập trung năng lực xử lý vào các vị trí cụ thể, cải thiện cả độ chính xác và hiệu quả.

Khái Niệm Cốt Lõi Về ROI:

  • Không Gian Làm Việc Của Mô Hình AI - ROI đóng vai trò là vị trí tham chiếu nơi mô hình AI phân tích dữ liệu hình ảnh
  • Hiệu Quả Xử Lý - Phân tích tập trung giúp cải thiện tốc độ kiểm tra
  • Độ Chính Xác Của Kết Quả - Phân tích có mục tiêu giúp giảm báo động giả
  • Nhiều Vùng - Có thể xác định nhiều ROI để kiểm tra toàn diện


Các Loại ROI Trong OV20i​

Chỉ ROI Hình Chữ Nhật​

OV20i sử dụng ROI hình chữ nhật làm loại ROI duy nhất cho mọi kịch bản kiểm tra.

Lý Do Sử Dụng Hình Chữ Nhật:

  • Ứng Dụng Đa Dụng - Phù hợp với hầu hết các nhu cầu kiểm tra công nghiệp
  • Tối Ưu Cho AI - Vùng hình chữ nhật tối ưu hóa quá trình xử lý của mô hình
  • Triển Khai Đơn Giản - Thiết lập và quản lý dễ dàng
  • Tương Thích Với Căn Chỉnh - Hoạt động liền mạch với hệ thống căn chỉnh template

Đặt Tên và Nhận Dạng ROI​

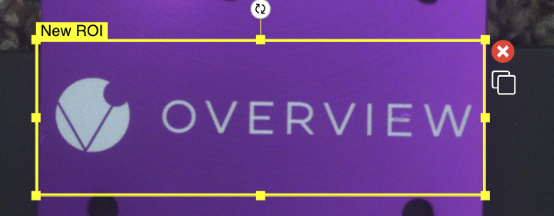

Tên Mặc Định: "New ROI"​

Mỗi ROI mới bắt đầu với tên mặc định "New ROI" - tên này có thể và nên được thay đổi để cung cấp nhận dạng có ý nghĩa.

Lý Do Cần Đổi Tên ROI:

  • Tích Hợp Hệ Thống - ROI có tên dễ dàng tham chiếu hơn trong tự động hóa
  • Bảo Trì - Tên rõ ràng giúp đơn giản hóa việc khắc phục sự cố
  • Tài Liệu Hóa - Tên có ý nghĩa giúp hiểu hệ thống tốt hơn

Ví Dụ Về Đặt Tên:

  • "Bolt_Tightness_Check"
  • "Label_Presence_Verify"
  • "Surface_Quality_ROI"
  • "Component_Alignment"

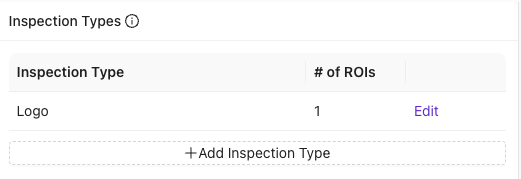

Inspection Type: Nhóm Và Tổ Chức​

Mặc Định: "Inspection Type 1"​

Hệ thống tạo "Inspection Type 1" làm tên nhóm mặc định, nên được thay đổi để phản ánh mục đích kiểm tra thực tế.

Chức Năng Của Inspection Type:

  • Nhóm ROI - Tổ chức các ROI liên quan theo các danh mục logic
  • Tổ Chức Kết Quả - Nhóm các kết quả kiểm tra theo loại
  • Quản Lý Quy Trình - Đơn giản hóa các kiểm tra đa vùng phức tạp


Quan Trọng: Tích Hợp Với Node-RED​

Tại Sao Tên Inspection Type Quan Trọng: Việc đổi tên Inspection Type là rất quan trọng vì Node-RED sử dụng tên này để công bố đầu ra. Tên này trở thành định danh cho việc định tuyến dữ liệu và tích hợp hệ thống.

Tác Động Đến Đầu Ra Node-RED:

  • Công Bố Dữ Liệu - Kết quả được công bố sử dụng tên Inspection Type
  • Tích Hợp Bên Ngoài - Các hệ thống khác nhận dữ liệu với những định danh này
  • Logic Tự Động Hóa - Các flow Node-RED tham chiếu các tên này để định tuyến

Chiến Lược Đặt Tên Hiệu Quả:

  • Dựa Trên Quy Trình: "Quality_Control", "Dimensional_Check"
  • Dựa Trên Đặc Điểm: "Surface_Inspection", "Component_Verification"
  • Dựa Trên Vị Trí: "Top_Panel_Check", "Side_Assembly"
  • Tránh Tên Chung Chung: Thay thế "Inspection Type 1" bằng định danh cụ thể

Quy Trình Thiết Lập​

Quá Trình Cấu Hình​

Các Bước Cần Thiết:

  1. Đặt Tên Inspection Type - Đổi từ "Inspection Type 1" sang tên có ý nghĩa
  2. Tạo ROI - Thêm các vùng hình chữ nhật bằng + Add Inspection Region
  3. Đặt Tên ROI - Đổi từ "New ROI" sang tên mô tả
  4. Định Vị - Điều chỉnh kích thước và vị trí ROI phù hợp
  5. Xác Thực - Kiểm tra thiết lập đáp ứng yêu cầu kiểm tra

Quản Lý Nhiều ROI​

Chiến Lược Tổ Chức:

  • Nhóm Logic - Nhóm các ROI liên quan dưới các Inspection Type phù hợp
  • Đặt Tên Nhất Quán - Sử dụng quy ước đặt tên có hệ thống
  • Tích Hợp Hệ Thống - Xem xét các yêu cầu đầu ra của Node-RED

Các Cân Nhắc Về Tích Hợp​

Tích Hợp Với Căn Chỉnh Template​

Lợi Ích Của Căn Chỉnh:

  • Điều Chỉnh Tự Động - ROI di chuyển theo các hiệu chỉnh căn chỉnh của chi tiết
  • Phạm Vi Bao Phủ Nhất Quán - ROI duy trì vị trí tương đối so với các đặc điểm của chi tiết
  • Dung Sai Vị Trí - Các biến thể của chi tiết không ảnh hưởng đến độ chính xác kiểm tra

Khả Năng Tương Thích Với Node-RED​

Yêu Cầu Tích Hợp:

  • Tên Duy Nhất - Đảm bảo tên Inspection Type là duy nhất cho đầu ra
  • Tiêu Chuẩn Đặt Tên - Thiết lập các quy ước để tích hợp hệ thống
  • Kiểm Thử Đầu Ra - Xác minh Node-RED nhận được định danh chính xác

Thực Hành Tốt Nhất​

Cấu Hình ROI Hiệu Quả​

Nguyên Tắc Chính:

  • Đặt Tên Mô Tả - Cả tên ROI và Inspection Type đều nên có ý nghĩa
  • Kích Thước Phù Hợp - Cân bằng giữa phạm vi bao phủ đặc điểm và hiệu quả xử lý
  • Tổ Chức Chiến Lược - Nhóm các ROI liên quan một cách logic

Tích Hợp Hệ Thống​

Các Cân Nhắc Khi Lập Kế Hoạch:

  • Yêu Cầu Của Node-RED - Lập kế hoạch đặt tên Inspection Type cho việc định tuyến dữ liệu
  • Tài Liệu Hóa - Ghi lại mục đích của ROI và các điểm tích hợp
  • Kiểm Thử - Xác thực rằng đầu ra đến được đúng hệ thống dự kiến
