Bước 1: Cài Đặt Hình Ảnh (OV20i)

Trước khi AI có thể kiểm tra bất cứ điều gì, camera cần chụp được một hình ảnh sạch, nhất quán. Bước này cấu hình cách camera chụp ảnh.

Hãy nhớ hiệu ứng thác nước: Mọi thứ ở phía sau đều phụ thuộc vào các cài đặt này. Nếu bạn thay đổi cài đặt hình ảnh sau này, bạn sẽ cần chụp lại hình ảnh template, làm lại việc căn chỉnh, và có thể phải huấn luyện lại mô hình AI. Hãy làm đúng ngay bây giờ.

Bạn đang sử dụng phiên bản giao diện nào?

Giao diện web OV20i đã được thiết kế lại trong v2026.5. Kiểm tra phiên bản phần mềm ở góc trên bên phải của UI camera và chọn tab tương ứng. Lựa chọn của bạn sẽ được áp dụng trên mọi trang trong luồng thiết lập này, và toàn bộ trang bên dưới sẽ chuyển đổi theo.

Older versions

Mở thiết lập chụp ảnh

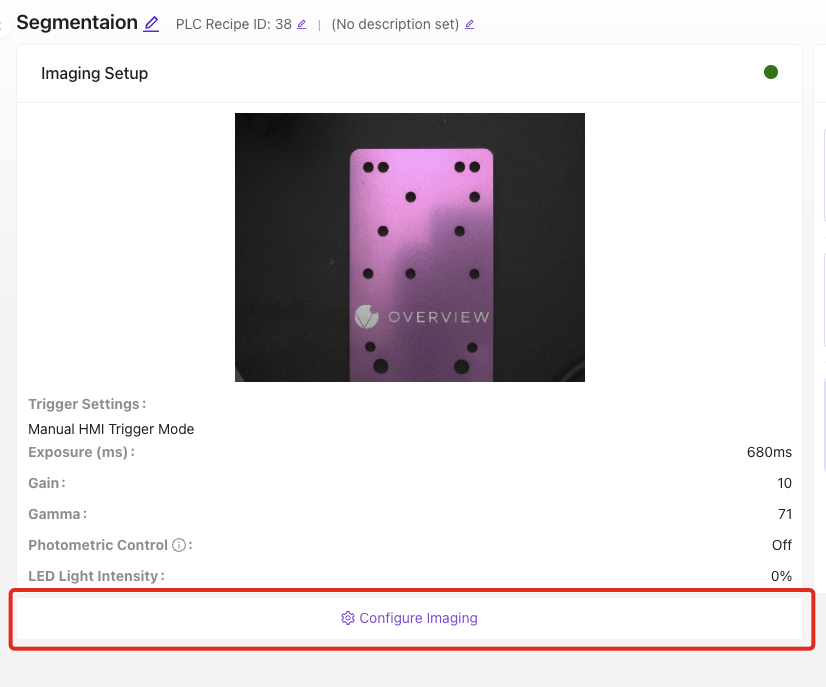

Trong trình chỉnh sửa recipe, nhấp vào Configure Imaging. Đặt bộ phận của bạn vào trong trường nhìn của camera. Bạn sẽ thấy chế độ xem camera hiện tại với các cài đặt của bạn được áp dụng.

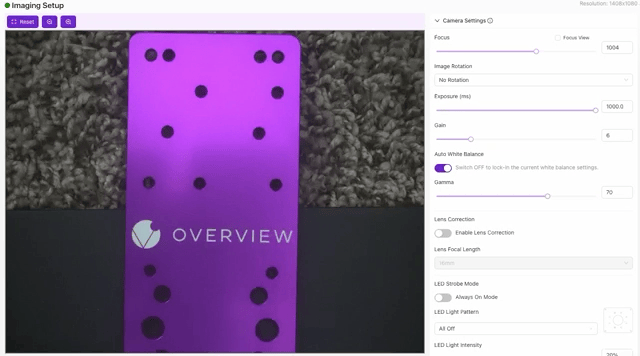

Focus (Lấy nét)

OV20i có tính năng lấy nét bằng động cơ được điều khiển bằng phần mềm. Điều chỉnh qua thanh trượt trong bảng chụp ảnh cho đến khi các cạnh trông sắc nét và rõ ràng. Sử dụng một mục tiêu có cạnh rõ ràng (như thước kẻ hoặc chính bộ phận đó) làm tham chiếu.

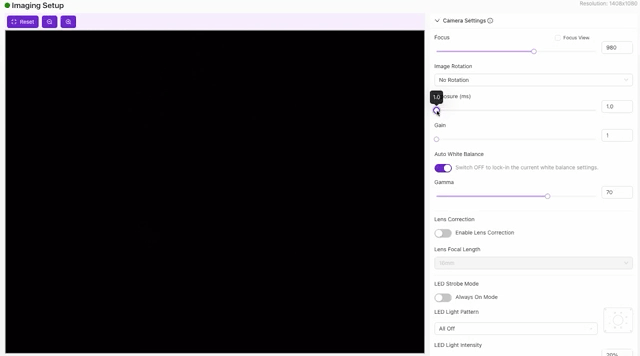

Exposure (Phơi sáng, ms)

Thời gian cảm biến được phơi sáng cho mỗi lần chụp.

• Phơi sáng cao hơn = hình ảnh sáng hơn, nhưng nhiều nhòe chuyển động hơn nếu bộ phận đang chuyển động
• Phơi sáng thấp hơn = hình ảnh sắc nét hơn, nhưng tối hơn (có thể cần thêm ánh sáng)
• Bắt đầu ở mức giữa và điều chỉnh cho đến khi hình ảnh trông được chiếu sáng hợp lý mà không bị nhòe

Gain (Khuếch đại)

Tăng cường độ sáng kỹ thuật số (giống như ISO trên máy ảnh thông thường).

• Gain cao hơn = sáng hơn nhưng nhiễu hơn (hạt)
• Gain thấp hơn = sạch hơn nhưng cần ánh sáng vật lý tốt
• Quy tắc chung: Hãy sửa độ sáng bằng ánh sáng và phơi sáng trước. Chỉ sử dụng gain như là phương án cuối cùng.

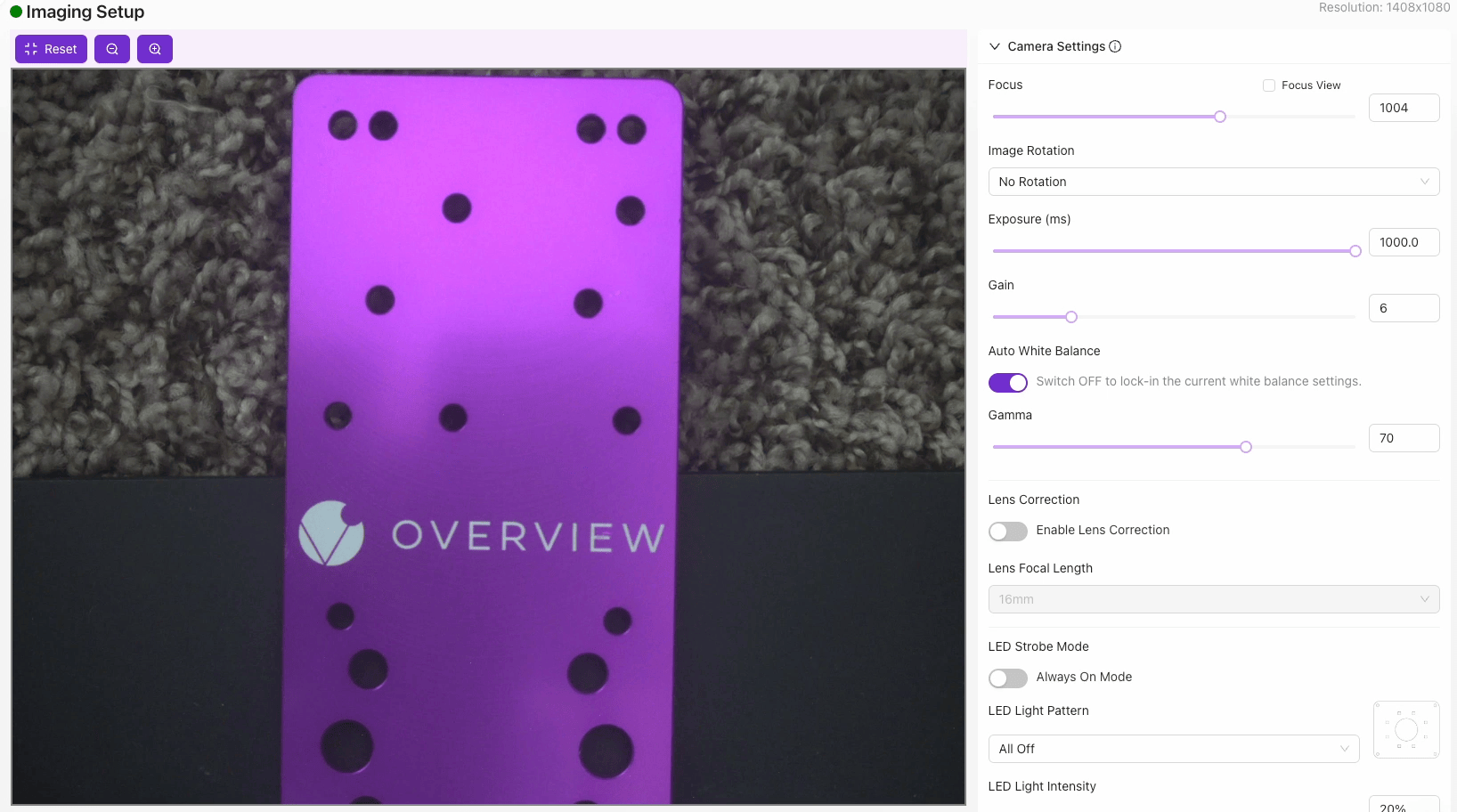

Lens Distortion Correction (Hiệu chỉnh Méo Ống Kính)

Lens Distortion Correction là gì?

Ống kính góc rộng (đặc biệt là 4-6mm) làm cong các đường thẳng gần các cạnh của khung hình. Cài đặt này hiệu chỉnh sự méo đó để AI nhìn thấy hình học chính xác.

Sử dụng khi: Bạn đang sử dụng ống kính góc rộng (4-6mm) và cần căn chỉnh chính xác hoặc phát hiện cạnh. Aligner (Bước 2) phụ thuộc vào các cạnh thẳng, vì vậy méo không được hiệu chỉnh có thể gây ra căn chỉnh không đáng tin cậy.

Bỏ qua khi: Bạn đang sử dụng ống kính có tiêu cự dài hơn (12mm+) trong đó méo hình thùng là tối thiểu và các đường thẳng đã xuất hiện thẳng gần các cạnh của khung hình.

Nếu bạn bỏ qua bây giờ và bật nó sau này, bạn sẽ cần làm lại căn chỉnh và mọi thứ sau đó.

Cài Đặt LED

OV20i có hệ thống chiếu sáng LED tích hợp mà bạn có thể điều khiển trực tiếp từ bảng chụp ảnh:

• Strobe Mode: Off (liên tục) hoặc On (chỉ nháy trong khi chụp, giúp giảm nhiệt và tiết kiệm điện)
• Light Pattern: LED nào đang hoạt động. Điều chỉnh để giảm chói trên bề mặt bóng
• Light Intensity: Bắt đầu thấp và tăng dần cho đến khi hình ảnh được chiếu sáng tốt mà không có điểm sáng quá mức

Các thiết lập hữu ích khác

Thiết lập	Chức năng	Khi nào điều chỉnh
White Balance	Điều chỉnh nhiệt độ màu	Auto cho ánh sáng thay đổi, manual cho thiết lập ổn định
Gamma	Điều chỉnh độ sáng trung tính	Khi hình ảnh quá tối ở vùng bóng nhưng vùng sáng vẫn ổn
Image Rotation	Xoay hình ảnh 0 hoặc 180 độ	Khi camera được lắp ngược
Photometric Control	Nhiều lần chụp với các góc LED khác nhau, kết hợp lại	Để phát hiện các lỗi bề mặt tinh vi trên các bộ phận phản chiếu

Xác minh chất lượng hình ảnh trước khi tiếp tục

Một quy tắc chung: nếu bạn không thể nhìn rõ lỗi hoặc đặc điểm trong hình ảnh camera, AI cũng sẽ không thể học được. Phóng to vào các khu vực bạn định kiểm tra và xác nhận chi tiết có thể nhìn thấy trước khi tiếp tục.

Gặp khó khăn trong việc thu thập mẫu lỗi?

Nếu các lỗi hiếm gặp và làm chậm quá trình thu thập dữ liệu của bạn, hãy sử dụng Defect Creator Studio để tạo hình ảnh lỗi tổng hợp giống thật từ một hình ảnh bộ phận tốt duy nhất. Việc thiết lập chính xác các cài đặt hình ảnh trước tiên đảm bảo rằng các hình ảnh tổng hợp khớp với điều kiện sản xuất thực tế của bạn.

Thay đổi cài đặt hình ảnh sau khi chụp template yêu cầu làm lại

Nếu bạn thay đổi cài đặt hình ảnh sau khi đã chụp template, bạn phải chụp lại template và thực hiện lại việc căn chỉnh. Các vùng quan tâm (ROI) và model đã huấn luyện của bạn cũng có thể cần được cập nhật. Hãy thiết lập chính xác các cài đặt hình ảnh trước khi tiếp tục.

Xác minh trước khi tiếp tục

1. Xem lại giao diện camera và chụp một vài hình ảnh thử nghiệm
2. Kiểm tra rằng mọi hình ảnh đều:
   • Sắc nét (không bị mờ)
   • Được chiếu sáng tốt (không có vùng tối hoặc điểm sáng chói)
   • Nhất quán (mỗi lần chụp trông giống lần trước)
   • Bộ phận chiếm phần lớn khung hình
3. Nhấp vào Save Imaging Settings

Danh sách kiểm tra cài đặt hình ảnh

Trước khi tiếp tục, xác nhận:

• Focus sắc nét: các cạnh trông rõ ràng trong giao diện camera
• Exposure đã được thiết lập: hình ảnh được chiếu sáng đúng cách mà không bị mờ chuyển động
• Gain ở mức tối thiểu: độ sáng đến từ ánh sáng, không phải từ tăng cường kỹ thuật số
• Đã bật hiệu chỉnh méo ống kính (nếu sử dụng ống kính góc rộng)
• Đã cấu hình cài đặt LED: không có chói hoặc điểm sáng chói
• Các hình ảnh đã chụp cho kết quả nhất quán qua từng lần chụp
• Đã lưu cài đặt

v2026.5 and newer

Mở Imaging Setup

Trong recipe editor, mở Step 1: Imaging Setup. Màn hình có hai nửa:

• Ở bên trái là giao diện camera trực tiếp, với các điều khiển zoom in, zoom out và Reset phía trên. Đặt bộ phận của bạn vào trong khung hình tại đây.
• Ở bên phải là các cài đặt, được nhóm thành sáu phần được đánh số. Hãy làm theo thứ tự từ trên xuống.
• Nút Quick guide ở phía trên chạy một tour hướng dẫn ngắn về trang này.

1. Lắp đặt & định hướng

Image Rotation khớp hình ảnh với cách camera được lắp đặt vật lý. Chọn No Rotation, hoặc 180° khi camera được lắp ngược.

2. Lens

Lens Distortion Correction cho hệ thống biết bạn đã lắp ống kính nào để có thể loại bỏ hiện tượng méo hình gối (barrel distortion) của ống kính góc rộng. Chọn tùy chọn phù hợp với ống kính của bạn: No Correction, 6mm, 8mm, 12mm, 16mm, hoặc 25mm. Việc hiệu chỉnh sẽ tăng thêm khoảng 10 đến 20 ms thời gian chu kỳ cho mỗi lần chụp. Với ống kính góc rộng, sự khác biệt là rất rõ rệt: các đường thẳng bị cong gần các cạnh khung hình sẽ trở lại thẳng.

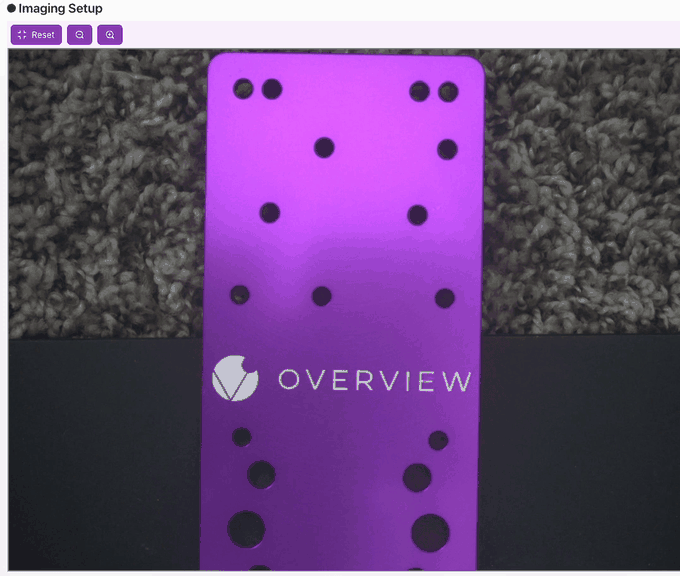

Khi nào cần hiệu chỉnh méo hình ống kính

Ống kính góc rộng (tiêu cự ngắn như 6mm hoặc 8mm) làm cong các đường thẳng gần các cạnh khung hình. Chọn hiệu chỉnh tương ứng sẽ loại bỏ hiện tượng méo hình gối này, giúp hình ảnh được chụp chính xác về mặt hình học và các cạnh thẳng trông thẳng. Với ống kính tiêu cự dài hơn (12mm trở lên), độ cong là tối thiểu và bạn thường có thể để ở No Correction.

3. Focus

Kéo thanh trượt Focus cho đến khi các cạnh trông sắc nét. Bật hộp kiểm Focus View để hiển thị điểm số độ sắc nét trực tiếp ở góc trên bên phải của bản xem trước, sau đó điều chỉnh thanh trượt để đẩy con số đó lên cao nhất có thể.

Sử dụng Focus View để xem điểm độ sắc nét trực tiếp

Khi Focus View được bật, một điểm số độ sắc nét sẽ xuất hiện ở góc trên bên phải của bản xem trước trực tiếp. Điều chỉnh thanh trượt lấy nét để tối đa hóa con số đó. Con số càng cao, hình ảnh càng sắc nét.

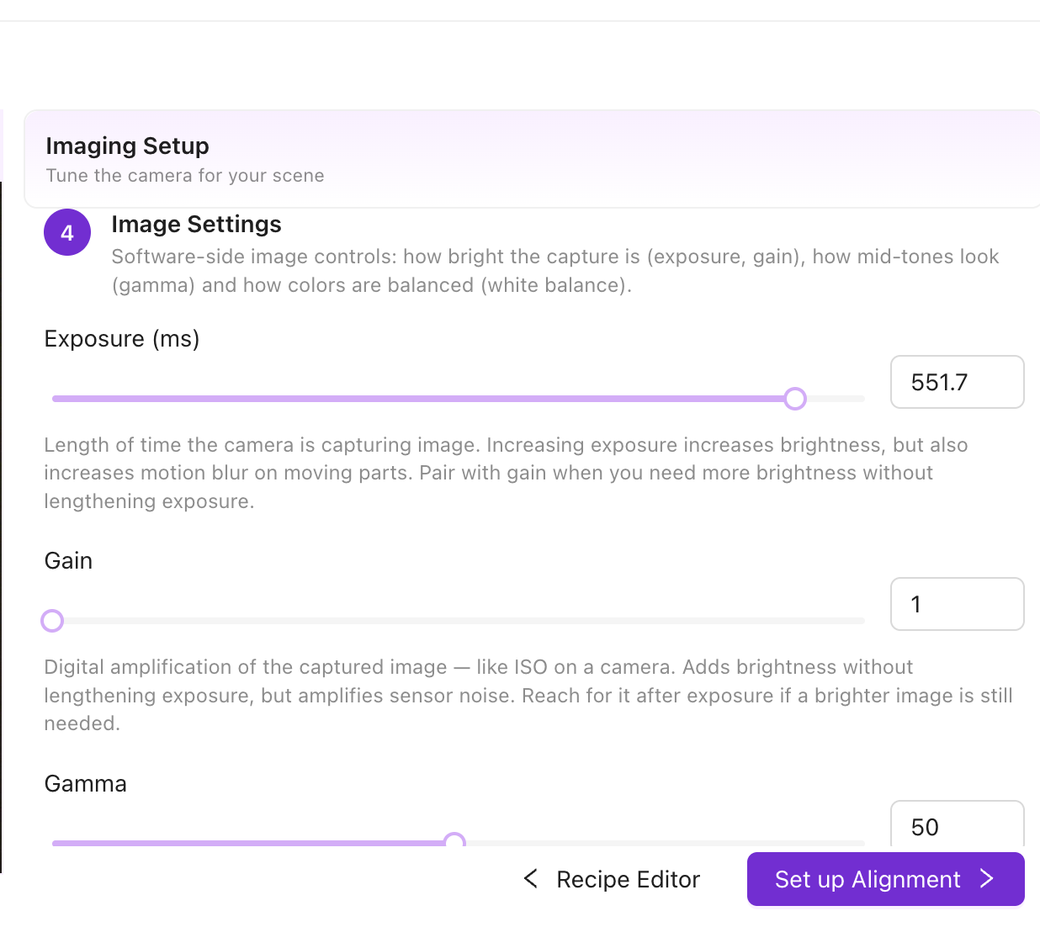

4. Image Settings

Các điều khiển về độ sáng và màu sắc của phần mềm nằm ở đây: exposure, gain, gamma, và white balance.

Exposure (ms)

Đặt thời gian cảm biến thu nhận ánh sáng. Giá trị càng cao càng sáng, nhưng sẽ tạo ra hiện tượng nhòe chuyển động (motion blur) trên các bộ phận đang di chuyển.

Gain

Khuếch đại kỹ thuật số, giống như ISO trên máy ảnh, trên thang từ 1 đến 24. Nó làm sáng hình ảnh mà không cần kéo dài thời gian phơi sáng, nhưng cũng khuếch đại nhiễu cảm biến. Hãy điều chỉnh độ sáng bằng ánh sáng và exposure trước, và chỉ sử dụng gain như là biện pháp cuối cùng.

Gamma

Điều chỉnh độ tương phản trung tính (mid-tone) trên thang từ 1 đến 100. Hầu hết các cảnh nằm trong khoảng 50 đến 70.

White balance

Giữ cho màu sắc trung tính. Nhấp vào Readjust white balance để chạy chế độ cân bằng trắng tự động trong năm giây và khóa các giá trị Red, Green, và Blue, hoặc bật Continuous auto white balance để nó tiếp tục điều chỉnh liên tục. Các giá trị R, G, và B được chụp sẽ xuất hiện bên dưới và có thể được chỉnh sửa trực tiếp để tinh chỉnh.

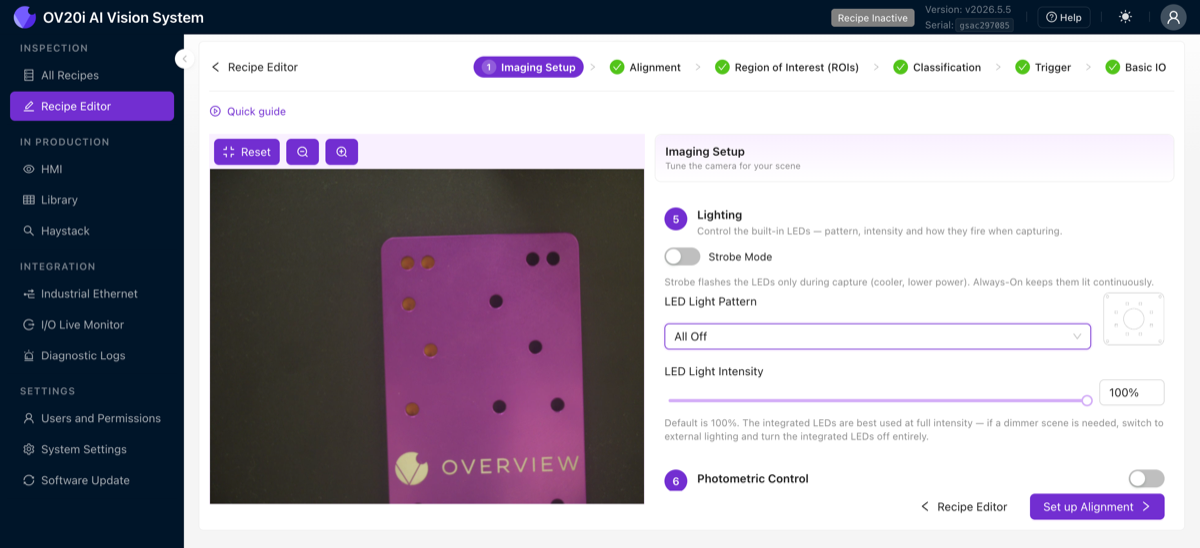

5. Lighting

Điều khiển vòng đèn LED tích hợp.

Strobe Mode

Chỉ nhấp nháy đèn LED trong khi chụp, giúp chạy mát hơn và tiêu thụ ít điện năng hơn. Để tắt tùy chọn này nếu muốn đèn sáng liên tục.

LED Light Pattern

Chọn đèn LED nào sẽ phát sáng. Các mẫu chiếu bên (side patterns) chiếu sáng nghiêng qua bề mặt để loại bỏ hiện tượng lóa trên các bộ phận bóng.

Pattern	Đèn được bật
All On	Tất cả LED, cho ánh sáng đều
All Off	Không có LED nào (chuyển sang chiếu sáng ngoài)
Left & Right	Hai dải LED bên
Top & Bottom	Dải LED trên và dưới
Left / Top / Right / Bottom Only	Một dải duy nhất, để chiếu sáng nghiêng từ một hướng

LED Light Intensity

Chạy từ 0 đến 100%. Đèn LED tích hợp hoạt động tốt nhất ở cường độ tối đa. Nếu bạn cần cảnh mờ hơn, hãy chuyển sang hệ thống chiếu sáng bên ngoài và tắt đèn LED tích hợp.

6. Photometric Control

Chụp nhiều khung hình với đèn LED chiếu từ các góc khác nhau và kết hợp chúng lại. Bật tính năng này để phát hiện các khuyết tật bề mặt tinh vi trên các bộ phận phản chiếu.

Tham khảo nhanh

Cài đặt	Chức năng	Khi nào cần điều chỉnh
White Balance	Điều chỉnh nhiệt độ màu	Auto cho ánh sáng thay đổi, manual cho thiết lập ổn định
Gamma	Điều chỉnh độ sáng trung gian	Khi hình ảnh quá tối ở vùng bóng nhưng vùng sáng vẫn ổn
Image Rotation	Xoay hình ảnh 0 hoặc 180 độ	Khi camera được lắp đặt ngược
Photometric Control	Nhiều lần chụp với các góc LED khác nhau, được kết hợp	Để phát hiện các khuyết tật bề mặt tinh vi trên các bộ phận phản chiếu

Thay đổi cài đặt hình ảnh sau này đồng nghĩa với việc phải làm lại

Nếu bạn thay đổi cài đặt hình ảnh sau khi đã chụp template, bạn phải chụp lại template và thực hiện lại việc căn chỉnh. Các vùng quan tâm (ROI) và model đã được huấn luyện cũng có thể cần cập nhật. Hãy cài đặt hình ảnh chính xác trước khi tiếp tục.

Xác minh trước khi tiếp tục

Imaging Setup sẽ tự động lưu khi bạn thao tác, vì vậy không có nút lưu riêng biệt. Trước khi bạn nhấp vào Set up Alignment, hãy chụp một vài hình ảnh thử nghiệm và xác nhận mọi hình ảnh đều:

• Sắc nét, không bị mờ
• Được chiếu sáng tốt, không có vùng tối hoặc điểm sáng chói
• Nhất quán từ lần chụp này sang lần chụp khác
• Phần lớn khung hình được lấp đầy bởi bộ phận cần kiểm tra

Nếu bạn không thể nhìn thấy nó, AI cũng không thể

Nếu bạn không thể nhìn thấy rõ khuyết tật hoặc đặc điểm trong hình ảnh camera, AI sẽ không thể học được. Hãy phóng to các vùng bạn định kiểm tra và xác nhận chi tiết có thể nhìn thấy được trước khi tiếp tục.

Gặp khó khăn trong việc thu thập mẫu khuyết tật?

Nếu các khuyết tật hiếm gặp và làm chậm quá trình thu thập dữ liệu, hãy sử dụng Defect Creator Studio để tạo ra các hình ảnh khuyết tật tổng hợp chân thực từ một hình ảnh bộ phận tốt duy nhất. Việc cài đặt hình ảnh chính xác trước tiên đảm bảo rằng các hình ảnh tổng hợp sẽ phù hợp với điều kiện sản xuất thực tế của bạn.

Danh sách kiểm tra cài đặt hình ảnh

Trước khi tiếp tục, hãy xác nhận:

• Focus sắc nét: các cạnh trông rõ ràng trong bản xem trước trực tiếp
• Exposure đã được thiết lập: hình ảnh được chiếu sáng đúng cách mà không bị mờ do chuyển động
• Gain ở mức tối thiểu: độ sáng đến từ hệ thống chiếu sáng, không phải khuếch đại kỹ thuật số
• Chỉnh sửa méo ống kính phù hợp với ống kính của bạn (nếu sử dụng ống kính góc rộng)
• Hệ thống chiếu sáng được cấu hình: không có ánh sáng chói hoặc điểm sáng chói
• Hình ảnh chụp được trông nhất quán từ lần chụp này sang lần chụp khác

Sau đó nhấp vào Set up Alignment để tiếp tục.

Hình ảnh trông ổn? Chuyển sang Bước 2: Alignment.
