Schritt 1: Bildeinstellungen (OV20i)

Bevor die KI etwas inspizieren kann, muss die Kamera ein sauberes, konsistentes Bild aufnehmen. In diesem Schritt wird konfiguriert, wie die Kamera Fotos aufnimmt.

Denken Sie an das Wasserfallprinzip: Alles Nachgelagerte hängt von diesen Einstellungen ab. Wenn Sie die Bildeinstellungen später ändern, müssen Sie Ihr Vorlagenbild neu aufnehmen, die Ausrichtung erneut durchführen und möglicherweise Ihr KI-Modell neu trainieren. Stellen Sie es jetzt richtig ein.

Welche Version der Benutzeroberfläche haben Sie?

Die Weboberfläche des OV20i wurde in v2026.5 neu gestaltet. Überprüfen Sie Ihre Softwareversion in der oberen rechten Ecke der Kamera-UI und wählen Sie den passenden Tab. Ihre Auswahl wird auf jeder Seite dieses Einrichtungsablaufs übernommen, und die gesamte Seite unten passt sich entsprechend an.

Ältere Versionen

Imaging-Einrichtung öffnen

Klicken Sie in Ihrem Rezept-Editor auf Configure Imaging. Platzieren Sie Ihr Teil im Sichtfeld der Kamera. Sie sehen die aktuelle Kameraansicht mit Ihren angewendeten Einstellungen.

Fokus

Der OV20i verfügt über einen softwaregesteuerten motorisierten Fokus. Stellen Sie ihn über den Schieberegler im Imaging-Panel ein, bis die Kanten scharf und klar erscheinen. Verwenden Sie ein Ziel mit klaren Kanten (z. B. ein Lineal oder das Teil selbst) als Referenz.

Belichtung (ms)

Wie lange der Sensor pro Aufnahme dem Licht ausgesetzt ist.

• Höhere Belichtung = helleres Bild, aber mehr Bewegungsunschärfe, wenn sich das Teil bewegt
• Niedrigere Belichtung = schärferes Bild, aber dunkler (möglicherweise wird mehr Beleuchtung benötigt)
• Beginnen Sie in der Mitte und passen Sie an, bis das Bild ohne Unschärfe richtig ausgeleuchtet wirkt

Gain

Digitale Helligkeitsverstärkung (ähnlich wie ISO bei einer normalen Kamera).

• Höherer Gain = heller, aber rauschiger (körnig)
• Niedrigerer Gain = sauberer, benötigt aber gute physische Beleuchtung
• Faustregel: Helligkeit zuerst mit Beleuchtung und Belichtung korrigieren. Gain nur als letztes Mittel einsetzen.

Lens Distortion Correction

Was ist Lens Distortion Correction?

Weitwinkelobjektive (insbesondere 4-6 mm) verbiegen gerade Linien in der Nähe der Bildränder. Diese Einstellung korrigiert diese Verzerrung, sodass die KI eine genaue Geometrie erkennt.

Verwenden Sie sie, wenn: Sie ein Weitwinkelobjektiv (4-6 mm) verwenden und eine präzise Ausrichtung oder Kantenerkennung benötigen. Der Aligner (Schritt 2) ist auf gerade Kanten angewiesen, sodass unkorrigierte Verzerrung zu unzuverlässiger Ausrichtung führen kann.

Überspringen Sie sie, wenn: Sie ein Objektiv mit längerer Brennweite (12 mm+) verwenden, bei dem die Tonnenverzerrung minimal ist und gerade Linien bereits in der Nähe der Bildränder gerade erscheinen.

Wenn Sie dies jetzt überspringen und später aktivieren, müssen Sie die Ausrichtung und alle nachfolgenden Schritte erneut durchführen.

LED-Einstellungen

Der OV20i verfügt über eine integrierte LED-Beleuchtung, die Sie direkt über das Imaging-Panel steuern können:

• Strobe Mode: Off (kontinuierlich) oder On (Blitz nur während der Aufnahme, was die Wärmeentwicklung reduziert und Strom spart)
• Light Pattern: Welche LEDs aktiv sind. Anpassen, um Blendung auf glänzenden Oberflächen zu reduzieren
• Light Intensity: Niedrig beginnen und erhöhen, bis das Bild ohne Hotspots gut ausgeleuchtet ist

Weitere nützliche Einstellungen

Einstellung	Funktion	Wann anpassen
White Balance	Passt die Farbtemperatur an	Auto bei variabler Beleuchtung, manuell bei konstanten Setups
Gamma	Passt die Helligkeit der Mitteltöne an	Wenn das Bild in den Schatten zu dunkel ist, die Lichter aber in Ordnung sind
Image Rotation	Dreht das Bild um 0 oder 180 Grad	Wenn die Kamera kopfüber montiert ist
Photometric Control	Mehrere Aufnahmen mit verschiedenen LED-Winkeln, kombiniert	Zum Erkennen feiner Oberflächendefekte an reflektierenden Teilen

Bildqualität prüfen, bevor Sie fortfahren

Als Faustregel gilt: Wenn Sie den Defekt oder das Merkmal im Kamerabild nicht klar erkennen können, wird die KI es auch nicht lernen können. Zoomen Sie in die zu inspizierenden Bereiche und bestätigen Sie, dass das Detail sichtbar ist, bevor Sie fortfahren.

Schwierigkeiten beim Sammeln von Defektproben?

Wenn Defekte selten sind und Ihre Datenerfassung verlangsamen, verwenden Sie das Defect Creator Studio, um aus einem einzigen Bild eines Gutteils fotorealistische synthetische Defektbilder zu erzeugen. Wenn die Bildeinstellungen zuerst korrekt sind, passen die synthetischen Bilder zu Ihren realen Produktionsbedingungen.

Das Ändern von Bildeinstellungen nach der Vorlagenaufnahme erfordert Nacharbeit

Wenn Sie Bildeinstellungen nach der Aufnahme einer Vorlage ändern, müssen Sie die Vorlage neu aufnehmen und die Ausrichtung erneut durchführen. Ihre Regions of Interest (ROIs) und das trainierte Modell müssen möglicherweise ebenfalls aktualisiert werden. Stellen Sie die Bildeinstellungen richtig ein, bevor Sie fortfahren.

Vor dem Fortfahren überprüfen

1. Überprüfen Sie die Kameraansicht und nehmen Sie mehrere Testbilder auf
2. Stellen Sie sicher, dass jedes Bild:
   • Scharf ist (nicht unscharf)
   • Gut ausgeleuchtet ist (keine dunklen Bereiche oder Hotspots)
   • Konsistent ist (jede Aufnahme sieht gleich aus wie die letzte)
   • Das Teil den Großteil des Bildausschnitts ausfüllt
3. Klicken Sie auf Save Imaging Settings

Checkliste für Bildeinstellungen

Bevor Sie fortfahren, bestätigen Sie:

• Fokus ist scharf: Kanten erscheinen in der Kameraansicht knackig
• Belichtung ist eingestellt: Bild ist ordnungsgemäß ausgeleuchtet, ohne Bewegungsunschärfe
• Gain ist minimal: Helligkeit kommt von der Beleuchtung, nicht durch digitale Verstärkung
• Korrektur der Objektivverzerrung aktiviert (bei Verwendung eines Weitwinkelobjektivs)
• LED-Einstellungen konfiguriert: keine Blendung oder Hotspots
• Aufgenommene Bilder zeigen konsistente Ergebnisse von Aufnahme zu Aufnahme
• Einstellungen gespeichert

v2026.5 and newer

Imaging Setup öffnen

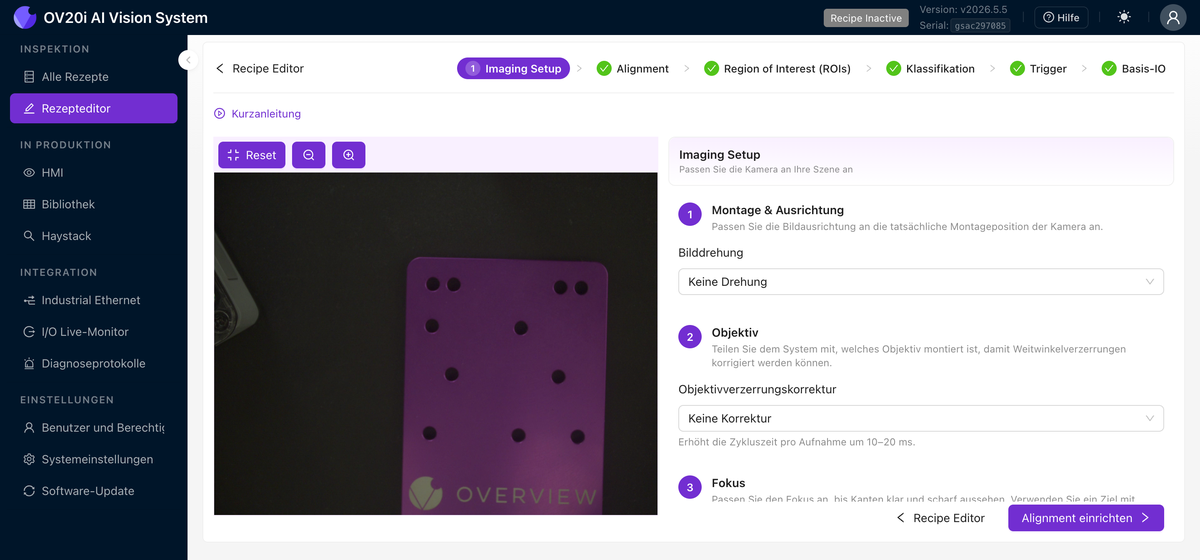

Öffnen Sie im Recipe-Editor Step 1: Imaging Setup. Der Bildschirm ist in zwei Hälften unterteilt:

• Links befindet sich die Live-Kameraansicht mit den Steuerelementen zoom in, zoom out und Reset darüber. Platzieren Sie hier Ihr Teil im Sichtfeld.
• Rechts befinden sich die Einstellungen, gruppiert in sechs nummerierte Abschnitte. Arbeiten Sie diese der Reihe nach durch.
• Die Schaltfläche Quick guide oben startet eine kurze geführte Tour durch die Seite.

1. Montage & Ausrichtung

Image Rotation passt das Bild an die physische Montage der Kamera an. Wählen Sie No Rotation oder 180°, wenn die Kamera kopfüber montiert ist.

2. Objektiv

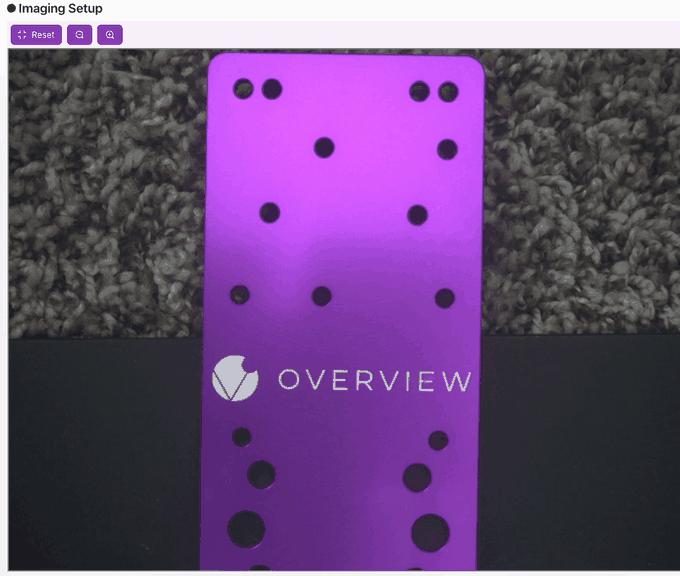

Lens Distortion Correction teilt dem System mit, welches Objektiv Sie verwenden, damit die tonnenförmige Verzeichnung von Weitwinkelobjektiven korrigiert werden kann. Wählen Sie die Option, die zu Ihrem Objektiv passt: No Correction, 6mm, 8mm, 12mm, 16mm oder 25mm. Die Korrektur verlängert die Zykluszeit pro Aufnahme um etwa 10 bis 20 ms. Bei einem Weitwinkelobjektiv ist der Unterschied deutlich sichtbar: Gerade Linien, die sich am Bildrand wölben, erscheinen wieder gerade.

Wann sollte die Objektivverzeichnung korrigiert werden?

Ein Weitwinkelobjektiv (eine kurze Brennweite wie 6mm oder 8mm) verzerrt gerade Linien in der Nähe der Bildränder. Durch Auswahl der passenden Korrektur wird diese tonnenförmige Verzeichnung aufgehoben, sodass das aufgenommene Bild geometrisch korrekt ist und gerade Kanten auch gerade aussehen. Bei einem längeren Objektiv (12mm oder mehr) ist die Wölbung minimal und Sie können oft No Correction belassen.

3. Fokus

Ziehen Sie den Focus-Schieberegler, bis die Kanten scharf erscheinen. Aktivieren Sie das Kontrollkästchen Focus View, um einen Live-Schärfewert in der oberen rechten Ecke der Vorschau einzublenden, und passen Sie dann den Schieberegler so an, dass dieser Wert so hoch wie möglich wird.

Verwenden Sie Focus View für einen Live-Schärfewert

Wenn Focus View aktiviert ist, erscheint ein Schärfewert in der oberen rechten Ecke der Live-Vorschau. Passen Sie den Fokus-Schieberegler an, um diesen Wert zu maximieren. Je höher er ist, desto schärfer ist das Bild.

4. Bildeinstellungen

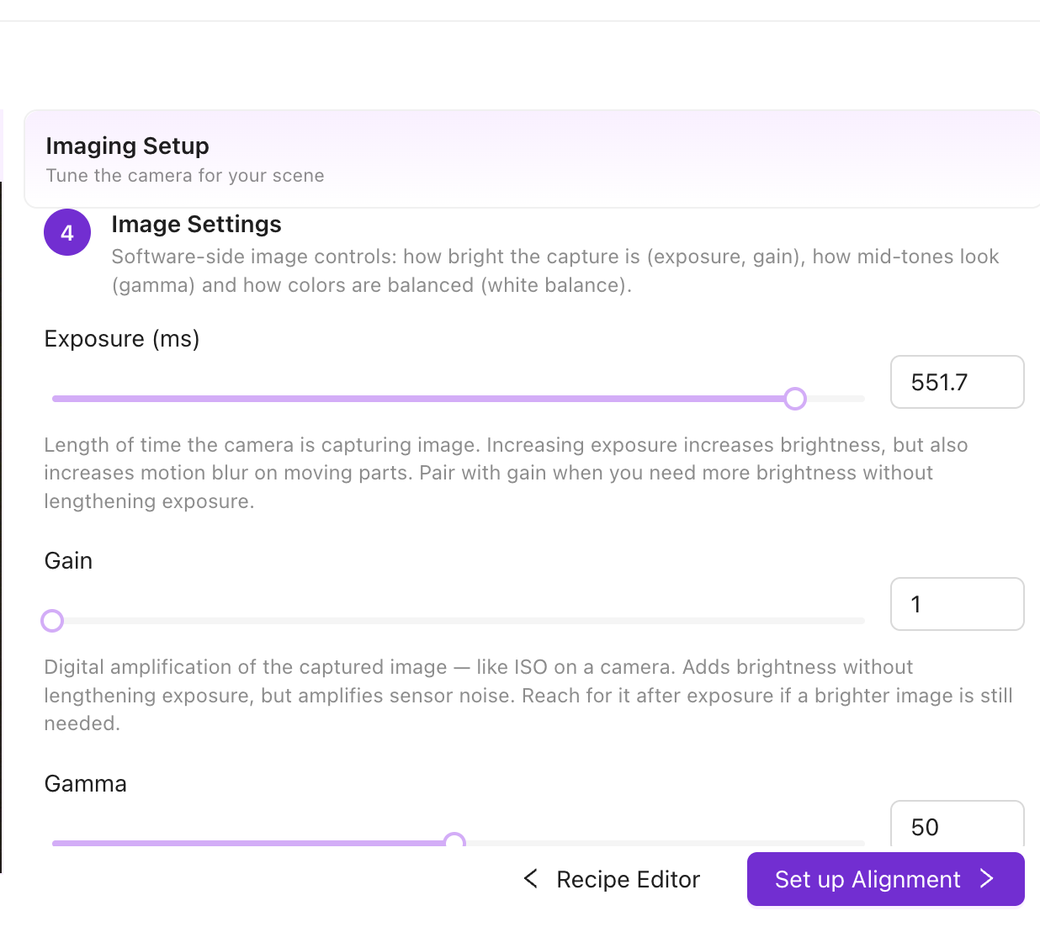

Die Software-Steuerungen für Helligkeit und Farbe befinden sich hier: Belichtung, Verstärkung, Gamma und Weißabgleich.

Exposure (ms)

Legt fest, wie lange der Sensor Licht sammelt. Höhere Werte ergeben ein helleres Bild, führen jedoch zu Bewegungsunschärfe bei sich bewegenden Teilen.

Gain

Digitale Verstärkung, ähnlich wie ISO bei einer Kamera, auf einer Skala von 1 bis 24. Sie hellt das Bild auf, ohne die Belichtungszeit zu verlängern, verstärkt jedoch auch das Sensorrauschen. Korrigieren Sie die Helligkeit zuerst über Beleuchtung und Belichtung und greifen Sie nur als letztes Mittel auf Gain zurück.

Gamma

Passt den Mittelton-Kontrast auf einer Skala von 1 bis 100 an. Die meisten Szenen liegen im Bereich von 50 bis 70.

Weißabgleich

Hält die Farben neutral. Klicken Sie auf Readjust white balance, um den automatischen Weißabgleich fünf Sekunden lang auszulösen und die Werte für Rot, Grün und Blau zu fixieren, oder aktivieren Sie Continuous auto white balance, um die Anpassung dauerhaft fortzuführen. Die erfassten R-, G- und B-Werte werden darunter angezeigt und können zur Feinabstimmung direkt bearbeitet werden.

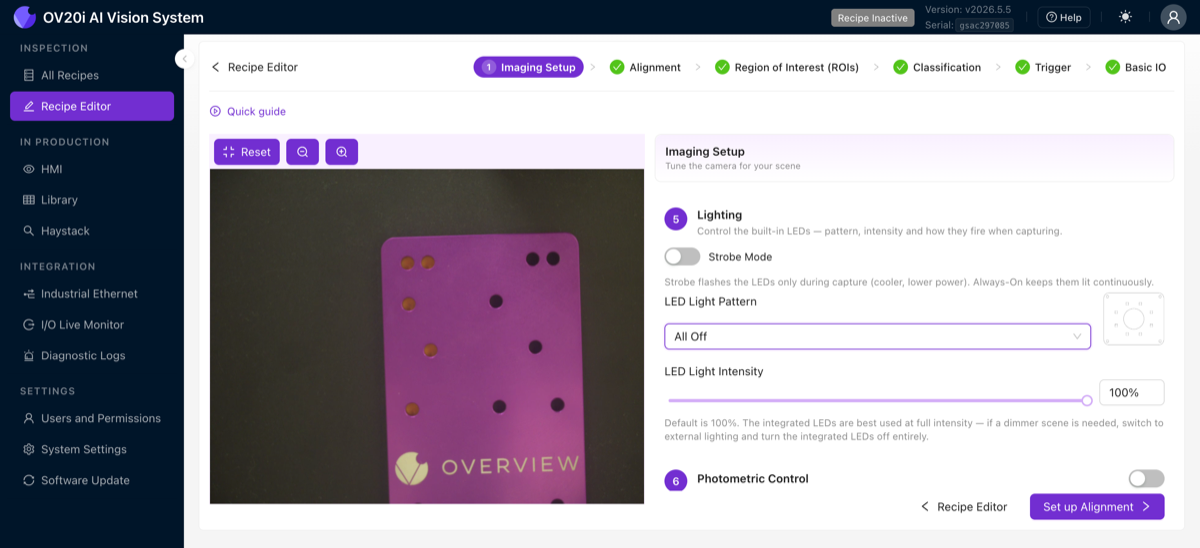

5. Beleuchtung

Steuert den integrierten LED-Ring.

Strobe Mode

Blitzt die LEDs nur während der Aufnahme, wodurch sie kühler bleiben und weniger Strom verbrauchen. Lassen Sie diese Option deaktiviert, damit die LEDs dauerhaft leuchten.

LED Light Pattern

Wählt aus, welche LEDs leuchten. Seitliche Muster streifen das Licht über eine Oberfläche, um Reflexionen auf glänzenden Teilen zu vermeiden.

Muster	Was leuchtet
All On	Alle LEDs, für gleichmäßige Ausleuchtung
All Off	Keine LEDs (Wechsel zu externer Beleuchtung)
Left & Right	Die beiden seitlichen Bänke
Top & Bottom	Die obere und untere Bank
Left / Top / Right / Bottom Only	Eine Bank, um Licht aus einer einzigen Richtung zu streifen

LED Light Intensity

Reicht von 0 bis 100 %. Die integrierten LEDs arbeiten bei voller Intensität am besten. Wenn Sie eine dunklere Szene benötigen, wechseln Sie zur externen Beleuchtung und schalten Sie die integrierten LEDs aus.

6. Photometric Control

Erfasst mehrere Bilder mit LEDs, die aus verschiedenen Winkeln leuchten, und kombiniert diese. Aktivieren Sie diese Funktion, um feine Oberflächenfehler an reflektierenden Teilen sichtbar zu machen.

Kurzreferenz

Einstellung	Funktion	Wann anpassen
White Balance	Passt die Farbtemperatur an	Auto für variable Beleuchtung, manuell für konstante Setups
Gamma	Passt die Helligkeit der Mitteltöne an	Wenn das Bild in den Schatten zu dunkel ist, die Lichter aber in Ordnung sind
Image Rotation	Dreht das Bild um 0 oder 180 Grad	Wenn die Kamera kopfüber montiert ist
Photometric Control	Mehrere Aufnahmen mit verschiedenen LED-Winkeln, kombiniert	Zur Erkennung feiner Oberflächenfehler an reflektierenden Teilen

Spätere Änderungen an den Bildeinstellungen bedeuten Nacharbeit

Wenn Sie die Bildeinstellungen nach der Aufnahme einer Vorlage ändern, müssen Sie die Vorlage erneut erfassen und die Ausrichtung wiederholen. Auch Ihre Regions of Interest (ROIs) und das trainierte Modell müssen möglicherweise aktualisiert werden. Stellen Sie die Bildeinstellungen richtig ein, bevor Sie fortfahren.

Vor dem Fortfahren überprüfen

Das Imaging Setup speichert fortlaufend, daher gibt es keine separate Schaltfläche zum Speichern. Bevor Sie auf Set up Alignment klicken, erfassen Sie einige Testbilder und stellen Sie sicher, dass jedes Bild:

• Scharf ist, ohne Unschärfe
• Gut beleuchtet ist, ohne dunkle Bereiche oder Hot Spots
• Von Aufnahme zu Aufnahme konsistent ist
• Hauptsächlich vom Teil ausgefüllt wird

Wenn Sie es nicht sehen können, kann es die KI auch nicht

Wenn Sie den Fehler oder das Merkmal im Kamerabild nicht deutlich erkennen können, kann die KI es auch nicht lernen. Zoomen Sie in die Bereiche, die Sie inspizieren möchten, und stellen Sie sicher, dass das Detail sichtbar ist, bevor Sie fortfahren.

Schwierigkeiten beim Sammeln von Fehlerproben?

Wenn Fehler selten sind und Ihre Datenerfassung verlangsamen, verwenden Sie das Defect Creator Studio, um aus einem einzigen Bild eines Gutteils fotorealistische synthetische Fehlerbilder zu erzeugen. Wenn Sie die Bildeinstellungen zuerst richtig einstellen, stellen Sie sicher, dass die synthetischen Bilder mit Ihren realen Produktionsbedingungen übereinstimmen.

Checkliste für Bildeinstellungen

Bestätigen Sie vor dem Fortfahren:

• Fokus ist scharf: Kanten erscheinen in der Live-Vorschau gestochen scharf
• Belichtung ist eingestellt: Bild ist ordnungsgemäß beleuchtet, ohne Bewegungsunschärfe
• Gain ist minimal: Helligkeit kommt von der Beleuchtung, nicht von digitaler Verstärkung
• Korrektur der Objektivverzeichnung passt zu Ihrem Objektiv (bei Verwendung eines Weitwinkelobjektivs)
• Beleuchtung konfiguriert: keine Blendung oder Hot Spots
• Aufgenommene Bilder sehen von Aufnahme zu Aufnahme konsistent aus

Klicken Sie dann auf Set up Alignment, um fortzufahren.

Bild sieht gut aus? Weiter zu Schritt 2: Ausrichtung.
