Paso 1: Configuraciones de Imagen (OV20i)
Antes de que la AI pueda inspeccionar algo, la cámara necesita capturar una imagen limpia y consistente. Este paso configura cómo la cámara toma las fotos.
Recuerde la cascada: Todo lo que sigue depende de estas configuraciones. Si cambia las configuraciones de imagen más tarde, tendrá que recapturar su imagen de plantilla, rehacer la alineación y posiblemente reentrenar su modelo de AI. Hágalo bien ahora.
La interfaz web del OV20i fue rediseñada en v2026.5. Verifique la versión de su software en la esquina superior derecha de la UI de la cámara y seleccione la pestaña correspondiente. Su elección se mantendrá en cada página de este flujo de configuración, y toda la página siguiente cambiará para coincidir.
- Versiones anteriores
- v2026.5 y más recientes
Abrir configuración de imagen
En su editor de recetas, haga clic en Configure Imaging. Coloque su pieza en el campo de visión de la cámara. Verá la vista actual de la cámara con sus configuraciones aplicadas.

Configuraciones de Disparador
En versiones anteriores, el disparador se configura aquí, en la configuración de imagen, no en el Bloque IO. Elija cómo ocurren las capturas desde el menú desplegable Trigger Settings (Manual, Hardware, PLC, Aligner o Interval). El modo actual también se muestra en la tarjeta de Imaging Setup en el editor de recetas.

Enfoque
El OV20i tiene enfoque motorizado controlado por software. Ajústelo mediante el control deslizante en el panel de imagen hasta que los bordes se vean nítidos y definidos. Utilice un objetivo con bordes claros (como una regla o la propia pieza) como referencia.

Exposición (ms)
Cuánto tiempo el sensor está expuesto a la luz por cada captura.

- Mayor exposición = imagen más brillante, pero más desenfoque por movimiento si la pieza está en movimiento
- Menor exposición = imagen más nítida, pero más oscura (puede necesitar más iluminación)
- Comience en el medio y ajuste hasta que la imagen se vea correctamente iluminada sin desenfoque
Ganancia
Aumento digital de brillo (como el ISO en una cámara regular).
- Mayor ganancia = más brillante pero con más ruido (granulada)
- Menor ganancia = más limpia pero necesita buena iluminación física
- Regla general: Primero arregle el brillo con iluminación y exposición. Use la ganancia como último recurso.
Corrección de Distorsión de Lente

Los lentes gran angular (especialmente de 4-6mm) curvan las líneas rectas cerca de los bordes del cuadro. Esta configuración corrige esa distorsión para que la AI vea una geometría precisa.
Úsela cuando: Esté utilizando un lente gran angular (4-6mm) y necesite alineación precisa o detección de bordes. El alineador (Paso 2) depende de bordes rectos, por lo que la distorsión no corregida puede causar una alineación poco confiable.
Omítala cuando: Esté utilizando un lente de mayor distancia focal (12mm+) donde la distorsión de barril es mínima y las líneas rectas ya aparecen rectas cerca de los bordes del cuadro.
Si omite esto ahora y lo habilita más tarde, tendrá que rehacer la alineación y todo lo que viene después.
Configuración de LED
El OV20i tiene iluminación LED integrada que puede controlar directamente desde el panel de imagen:
- Modo Estroboscópico: Apagado (continuo) o Encendido (destello solo durante la captura, lo que reduce el calor y ahorra energía)
- Patrón de Luz: Qué LEDs están activos. Ajústelo para reducir el reflejo en superficies brillantes
- Intensidad de Luz: Comience bajo y aumente hasta que la imagen esté bien iluminada sin puntos calientes
Otras configuraciones útiles
| Configuración | Qué hace | Cuándo ajustar |
|---|---|---|
| Balance de Blancos | Ajusta la temperatura del color | Auto para iluminación variable, manual para configuraciones consistentes |
| Gamma | Ajusta el brillo de los medios tonos | Cuando la imagen es demasiado oscura en las sombras pero las luces están bien |
| Rotación de Imagen | Rota la imagen 0 o 180 grados | Cuando la cámara está montada al revés |
| Control Fotométrico | Múltiples capturas con diferentes ángulos de LED, combinadas | Para detectar defectos sutiles en la superficie de piezas reflectantes |
Una buena regla general: si no puede ver claramente el defecto o característica en la imagen de la cámara, la AI tampoco podrá aprenderlo. Haga zoom en las áreas que planea inspeccionar y confirme que el detalle sea visible antes de continuar.
Si los defectos son raros y están ralentizando su recolección de datos, use el Defect Creator Studio para generar imágenes sintéticas fotorrealistas de defectos a partir de una sola imagen de una pieza buena. Configurar correctamente los ajustes de imagen primero asegura que las imágenes sintéticas coincidan con sus condiciones reales de producción.
Si cambia la configuración de imagen después de capturar una plantilla, debe recapturar la plantilla y rehacer la alineación. Sus regiones de interés (ROIs) y el modelo entrenado también podrían necesitar actualizarse. Configure correctamente los ajustes de imagen antes de proceder.
Verifique antes de continuar
- Revise la vista de la cámara y capture varias imágenes de prueba
- Verifique que cada imagen esté:
- Nítida (no borrosa)
- Bien iluminada (sin áreas oscuras ni puntos calientes)
- Consistente (cada captura se ve similar a la anterior)
- La pieza llena la mayor parte del cuadro
- Haga clic en Guardar Configuración de Imagen
Lista de verificación de configuración de imagen
Antes de continuar, confirme:
- El enfoque es nítido: los bordes se ven claros en la vista de la cámara
- La exposición está configurada: la imagen está correctamente iluminada sin desenfoque de movimiento
- La ganancia es mínima: el brillo proviene de la iluminación, no del aumento digital
- Corrección de distorsión de lente habilitada (si usa lente gran angular)
- Configuración de LED establecida: sin reflejos ni puntos calientes
- Las imágenes capturadas muestran resultados consistentes toma tras toma
- Configuraciones guardadas
Abrir la configuración de imagen
En el editor de recetas, abra Paso 1: configuración de imagen. La pantalla tiene dos mitades:
- A la izquierda está la vista en vivo de la cámara, con controles de acercar, alejar y Restablecer encima. Coloque su pieza en el campo de visión aquí.
- A la derecha están las configuraciones, agrupadas en seis secciones numeradas. Trabájelas en orden.
- El botón Guía rápida en la parte superior ejecuta un breve recorrido guiado por la página.

1. Montaje y orientación
Rotación de Imagen ajusta la imagen a cómo está físicamente montada la cámara. Elija Sin Rotación, o 180° cuando la cámara esté montada al revés.

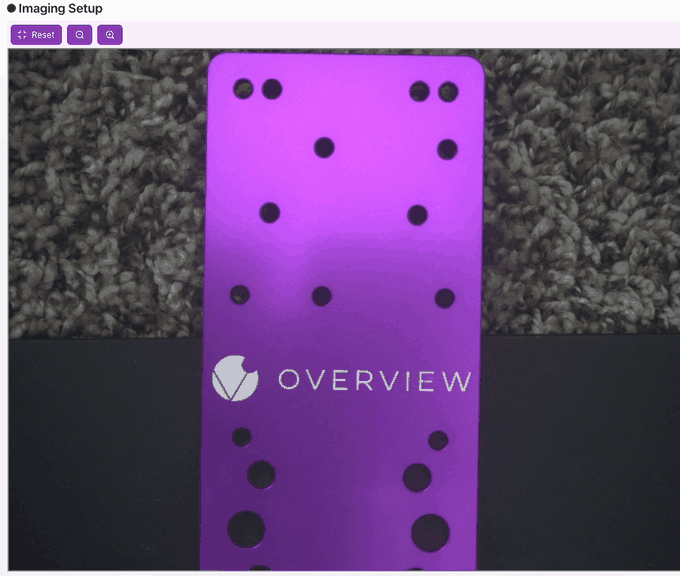

2. Lente
Corrección de Distorsión de Lente le indica al sistema qué lente instaló para poder corregir la distorsión de barril de gran angular. Elija la opción que coincida con su lente: Sin Corrección, 6mm, 8mm, 12mm, 16mm, o 25mm. La corrección añade aproximadamente de 10 a 20 ms de tiempo de ciclo por captura. Con un lente gran angular, la diferencia es notable: las líneas rectas que se curvan cerca de los bordes del encuadre vuelven a ser rectas.

Un lente gran angular (una distancia focal corta como 6mm u 8mm) curva las líneas rectas cerca de los bordes del encuadre. Seleccionar la corrección correspondiente elimina esa distorsión de barril, de modo que la imagen capturada es geométricamente precisa y los bordes rectos se ven rectos. Con un lente más largo (12mm o más) la curvatura es mínima y a menudo puede dejarlo en Sin Corrección.
3. Enfoque
Arrastre el deslizador de Enfoque hasta que los bordes se vean nítidos. Active la casilla Vista de Enfoque para superponer una puntuación de nitidez en vivo en la esquina superior derecha de la vista previa, luego ajuste el deslizador para llevar ese número lo más alto posible.

Con Vista de Enfoque activa, aparece una puntuación de nitidez en la esquina superior derecha de la vista previa en vivo. Ajuste el deslizador de enfoque para maximizar ese número. Cuanto más alto sea, más nítida será la imagen.

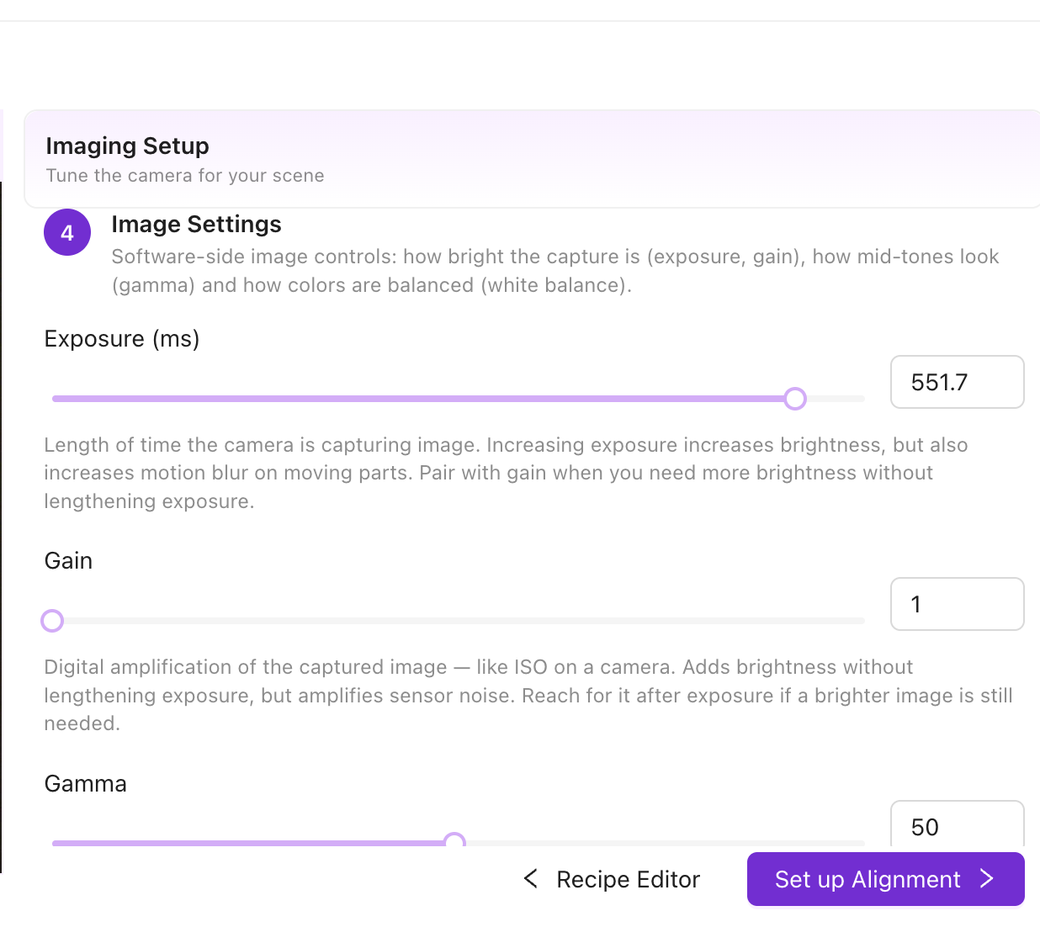

4. Configuración de Imagen
Aquí se encuentran los controles de brillo y color por software: exposición, ganancia, gamma y balance de blancos.

Exposición (ms)
Determina cuánto tiempo el sensor recolecta luz. Mayor valor es más brillante, pero añade desenfoque de movimiento en piezas en movimiento.

Ganancia
Amplificación digital, como el ISO en una cámara, en una escala de 1 a 24. Aclara la imagen sin alargar la exposición, pero también amplifica el ruido del sensor. Primero ajuste el brillo con iluminación y exposición, y recurra a la ganancia solo como último recurso.
Gamma
Ajusta el contraste de los tonos medios en una escala de 1 a 100. La mayoría de las escenas se sitúan en el rango de 50 a 70.
Balance de blancos
Mantiene los colores neutros. Haga clic en Reajustar balance de blancos para activar el balance de blancos automático durante cinco segundos y fijar los valores de Rojo, Verde y Azul, o active Balance de blancos automático continuo para mantener el ajuste constante. Los valores R, G y B capturados aparecen debajo y pueden editarse directamente para un ajuste fino.

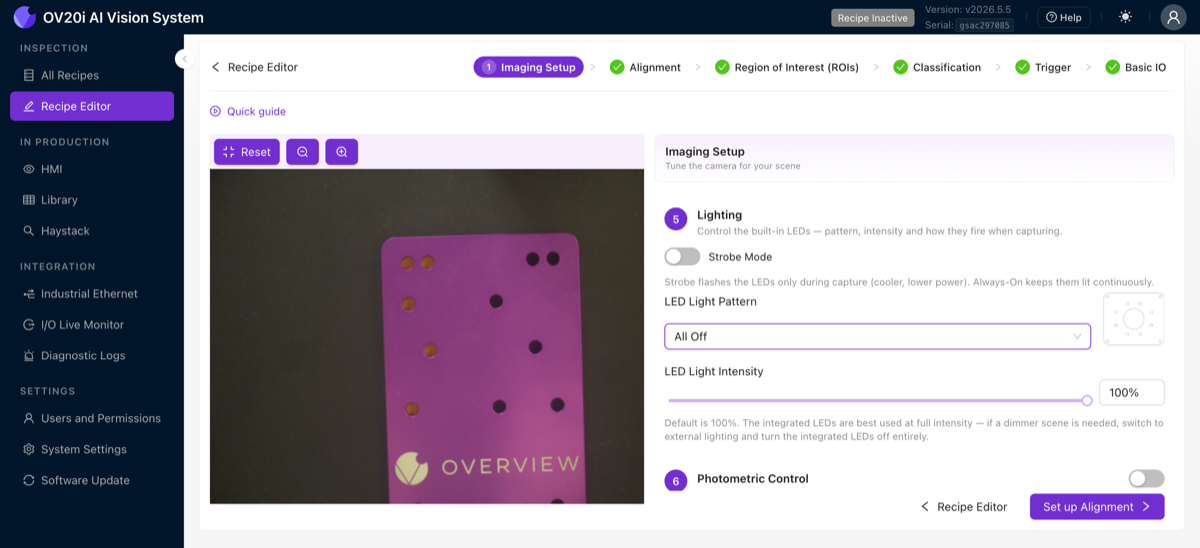

5. Iluminación
Controla el anillo LED integrado.

Modo Estroboscópico
Enciende los LEDs solo durante la captura, lo que funciona a menor temperatura y utiliza menos energía. Déjelo desactivado para mantenerlos encendidos de forma continua.
Patrón de Luz LED
Selecciona qué LEDs se encienden. Los patrones laterales proyectan luz rasante sobre una superficie para eliminar el brillo en piezas brillantes.
| Patrón | Qué ilumina |
|---|---|
| Todos Encendidos | Todos los LEDs, para iluminación uniforme |
| Todos Apagados | Ningún LED (cambie a iluminación externa) |
| Izquierda y Derecha | Los dos bancos laterales |
| Arriba y Abajo | Los bancos superior e inferior |
| Solo Izquierda / Arriba / Derecha / Abajo | Un solo banco, para proyectar luz rasante desde una sola dirección |
Intensidad de la Luz LED
Varía de 0 a 100%. Los LEDs integrados funcionan mejor a plena intensidad. Si necesita una escena más tenue, cambie a iluminación externa y apague los LEDs integrados.
6. Control Fotométrico
Captura varios cuadros con los LEDs iluminando desde diferentes ángulos y los combina. Actívelo para revelar defectos sutiles en la superficie de piezas reflectantes.
Referencia rápida
| Configuración | Qué hace | Cuándo ajustar |
|---|---|---|
| Balance de Blancos | Ajusta la temperatura de color | Automático para iluminación variable, manual para configuraciones consistentes |
| Gamma | Ajusta el brillo de los tonos medios | Cuando la imagen está muy oscura en las sombras pero las luces altas están bien |
| Rotación de Imagen | Rota la imagen 0 o 180 grados | Cuando la cámara está montada al revés |
| Control Fotométrico | Múltiples capturas con diferentes ángulos de LED, combinadas | Para detectar defectos sutiles en superficies de piezas reflectantes |
Si cambia la configuración de imagen después de capturar una plantilla, debe recapturar la plantilla y rehacer la alineación. Sus regiones de interés (ROIs) y el modelo entrenado también pueden necesitar actualizarse. Ajuste correctamente la configuración de imagen antes de continuar.
Verifique antes de continuar
La configuración de imagen se guarda automáticamente, así que no hay un botón de guardar por separado. Antes de hacer clic en Set up Alignment, capture algunas imágenes de prueba y confirme que cada una sea:
- Nítida, sin desenfoque
- Bien iluminada, sin áreas oscuras ni puntos de brillo excesivo
- Consistente de una captura a otra
- Ocupada en su mayoría por la pieza
Si no puede ver claramente el defecto o característica en la imagen de la cámara, la AI no podrá aprenderlo. Acerque el zoom a las áreas que planea inspeccionar y confirme que el detalle sea visible antes de continuar.
Si los defectos son raros y están ralentizando su recolección de datos, use el Defect Creator Studio para generar imágenes sintéticas fotorrealistas de defectos a partir de una sola imagen de una pieza buena. Ajustar primero la configuración de imagen correctamente garantiza que las imágenes sintéticas coincidan con sus condiciones reales de producción.
Lista de verificación de configuración de imagen
Antes de continuar, confirme:
- El enfoque es nítido: los bordes se ven definidos en la vista previa en vivo
- La exposición está ajustada: la imagen está correctamente iluminada sin desenfoque por movimiento
- La ganancia es mínima: el brillo proviene de la iluminación, no del aumento digital
- La corrección de distorsión del lente coincide con su lente (si usa un lente gran angular)
- Iluminación configurada: sin reflejos ni puntos de brillo excesivo
- Las imágenes capturadas se ven consistentes de toma a toma
Luego haga clic en Set up Alignment para continuar.
¿La imagen se ve bien? Pase al Paso 2: Alineación.
