Especificaciones Técnicas del OV20i
Esta página proporciona especificaciones técnicas completas para la cámara inteligente OV20i, incluyendo capacidades de hardware, parámetros de rendimiento, diagramas de pines y requisitos ambientales.
Visión General del Sistema
Modelo: Cámara de Visión con AI Industrial OV20i
Aplicación: Visión artificial avanzada con capacidades de AI integradas
Especificaciones Físicas
| Parámetro | Especificación | Notas |
|---|---|---|
| Altura | 123 mm (4.85") | |
| Ancho | 82 mm (3.25") | |
| Profundidad | 63 mm (2.5") | |
| Peso | 700 g (~1.5 lbs.) | |
| Montaje | 4x M4 (frontal o posterior) | Consulte la documentación de montaje |
| Grado de Protección | IP54 | Protección contra polvo y humedad |
| Certificaciones | CE/FCC | Cumplimiento industrial |
Especificaciones de Alimentación
| Parámetro | Especificación | Notas |
|---|---|---|
| Voltaje de Entrada | 19-24 VDC | Estándar industrial |
| Potencia Máxima | 18W | Consumo pico |
| Potencia Típica | 15W | Operación normal |
| Consumo de Corriente | ~1A @ 24V | Aproximado |
Especificaciones Ambientales
| Parámetro | Especificación | Notas |
|---|---|---|
| Temperatura de Operación | 0-45°C | Entorno industrial |
| Temperatura de Almacenamiento | -20 a +70°C | Sin operación |
| Humedad | 10-90% HR | Sin condensación |
| Resistencia a Vibraciones | Grado industrial | Adecuada para líneas de producción |
Especificaciones del Sensor de Imagen
| Parámetro | Especificación | Notas |
|---|---|---|
| Modelo del Sensor | Sony IMX296 | Grado industrial |
| Resolución | 1.6 MP | 1408 x 1080 píxeles |
| Velocidad de Cuadros | 60 fps | Máximo |
| Tamaño del Sensor | 1/2.9" | |
| Tipo de Obturador | Global Shutter | Inmunidad al movimiento |
| Color/Mono | Color | Sensor de color RGB |
| Tamaño de Píxel | 3.45 μm x 3.45 μm |
Especificaciones del Sistema del Procesador
Módulo de Cómputo NVIDIA Xavier NX
| Componente | Especificación | Detalles |
|---|---|---|
| CPU | NVIDIA Carmel ARM® v8.2 de 6 núcleos, 64-bit | Frecuencia máxima: 1.9GHz |
| Caché | 6MB L2 + 4MB L3 | |
| GPU | GPU NVIDIA Volta de 384 núcleos | |
| Aceleración de AI | 48 Tensor Cores | Optimización de deep learning |
| Memoria | 8 GB LPDDR4 de 128-bit | Memoria del sistema |
| Almacenamiento | 16 GB eMMC | Almacenamiento interno |
Especificaciones del Sistema Óptico
Sistema de Lentes
| Parámetro | Especificación | Notas |
|---|---|---|
| Tipo de Montura | S-Mount (M12) | Roscado estándar |
| Lente Estándar | Distancia focal variable de 12mm | Predeterminado de fábrica |
| Opciones Disponibles | 6mm, 8mm, 16mm, 25mm | Lentes opcionales |
| Tipo de Enfoque | Enfoque variable motorizado | Programable |
| Apertura | Automática/Manual | Controlada por software |
Sistema de Iluminación
| Parámetro | Especificación | Notas |
|---|---|---|
| Cantidad de LEDs | 8 x LEDs blancos PWM | Intensidad programable |
| Método de Control | PWM (Modulación por Ancho de Pulso) | Control preciso |
| Tipo de LED | LED blanco | Iluminación neutra en color |
| Gestión de Energía | Control térmico integrado | Gestión de calor |
Especificaciones de Conectividad
Puertos Externos
| Puerto # | Tipo | Conector | Descripción |
|---|---|---|---|
| 1 | HDMI | HDMI 2.0 | No se usa en OV20i |
| 2 | USB Tipo-C | USB 3.0 | Adaptador ethernet opcional |
| 3 | Power I/O | M12 A-Coded 17 Pin | Alimentación, I/O Digital, RS485 |
| 4 | Ethernet | M12 X-Coded | Red, comunicación con PLC |
| 5 | Micro USB | Micro USB | Acceso de programación de emergencia |
Especificaciones de Red
| Parámetro | Especificación | Notas |
|---|---|---|
| Ethernet | 10/100/1000 Base-T | Compatible con Gigabit |
| Protocolos | Ethernet/IP, Profinet | Protocolos industriales |
| IP Predeterminada | 192.168.0.100 | Estática por defecto |
| IP de Emergencia | 192.168.55.1 | Acceso Micro-USB |
| Soporte DHCP | Sí | Configurable |
Especificaciones de I/O Digital
| Señal | Pin | Cantidad | Tipo | Especificaciones |
|---|---|---|---|---|
| Trigger Input | 16 | 1 | Entrada Digital | NPN Active Low - Conectar a GND para activar |
| Digital Input 0 | 8 | 1 | Entrada Digital | NPN Active Low - Conectar a GND para activar |
| Digital Input 1 | 9 | 1 | Entrada Digital | NPN Active Low - Conectar a GND para activar |
| Digital Output 0 | 10 | 1 | Salida Digital | NPN Sinking - Máx 100mA, drena a GND cuando está activo |
| Digital Output 1 | 11 | 1 | Salida Digital | NPN Sinking - Máx 100mA, drena a GND cuando está activo |
| Reset | 15 | 1 | Control del Sistema | NPN Active Low - Conectar a GND para reiniciar |
nota
Imagen del cable heredado: este diagrama muestra los colores originales de los conductores libres usados por los cables de 3M y 5M. Si su cable coincide con estos colores, cablee directamente desde él. Si no coincide (cable de 10M, colores sólidos más un conductor Amarillo/Verde en el pin 12), consulte la Wire Color Reference para los colores de los cables de 3M y 5M vs 10M.
Características Eléctricas de I/O
| Parámetro | Especificación | Notas |
|---|---|---|
| Rango de Voltaje de Entrada | 0-24 VDC | |
| Lógica de Entrada | Conectar a GND = Activo | Compatible con NPN |
| Corriente de Salida | 100 mA máximo | Por salida |
| Lógica de Salida | Drenaje a GND | Cuando está activo |
| Estado de Salida | Flotante | Cuando está inactivo |
aviso
- Las salidas digitales (DO0 / DO1) son NPN colector abierto, solo drenaje (sinking). Conectan la línea a GND cuando están activas y no pueden proporcionar +24 V. Se debe proporcionar una resistencia pull-up externa o carga a +24 V para el funcionamiento correcto.
- DIO GND (Pin 7) debe estar conectado a GND para que la funcionalidad de entrada digital funcione
- DIO GND está conectado a GND a través de un fusible térmico
- Al conectar sistemas con diferentes fuentes de alimentación, use DIO GND para unir las tierras
- Reset (Pin 15) - Conectar a GND para reiniciar la cámara (no es necesario para la mayoría de las aplicaciones, mantener flotante para evitar reinicios inesperados)
Diagrama de Pines del Conector M12 A-Coded de 17 Pines
Tabla de Asignación de Pines

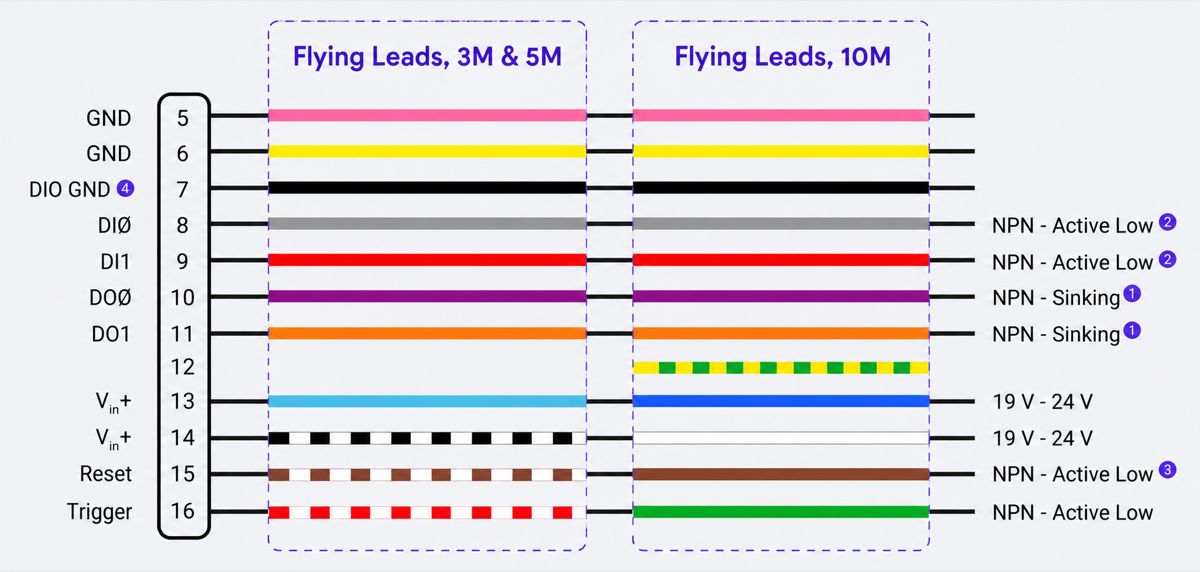

Los colores de los cables del cable Power & I/O de conductores libres (flying-leads) dependen de la longitud del cable. Los cables de 3M y 5M usan colores secundarios rayados, mientras que el cable de 10M usa colores sólidos e incluye un conductor extra en el pin 12. Identifique su cable por su longitud antes de realizar el cableado.
| Pin | Señal | Color del Cable (Cable de 3M y 5M) | Color del Cable (Cable de 10M) | Función |
|---|---|---|---|---|
| 5 | GND | Rosa (PK) | Rosa (PK) | Tierra de Alimentación |
| 6 | GND | Amarillo (YE) | Amarillo (YE) | Tierra de Alimentación |
| 7 | DIO GND | Negro (BK) | Negro (BK) | Tierra de I/O Digital |
| 8 | DI0 | Gris (GY) | Gris (GY) | Entrada Digital 0 - NPN Activo Bajo |
| 9 | DI1 | Rojo (RD) | Rojo (RD) | Entrada Digital 1 - NPN Activo Bajo |
| 10 | DO0 | Violeta (VT) | Violeta (VT) | Salida Digital 0 - NPN Sinking |
| 11 | DO1 | Naranja (OG) | Naranja (OG) | Salida Digital 1 - NPN Sinking |
| 12 | Reservado | Sin conductor | Amarillo/Verde (YEGN) | No conectado internamente |
| 13 | Vin+ | Azul Claro (LTBU) | Azul (BU) | Entrada de Alimentación Positiva (19-24V) |
| 14 | Vin+ | Negro/Blanco (BKWH) | Blanco (WH) | Entrada de Alimentación Positiva (19-24V) |
| 15 | Reset | Café/Blanco (BNWH) | Café (BN) | Reinicio del Sistema - NPN Activo Bajo |
| 16 | Trigger | Rojo/Blanco (RDWH) | Verde (GN) | Entrada de Trigger - NPN Activo Bajo |
| 1,2,3,4,17 | Reservado | - | - | No conectado |
precaución
En el cable de 10M, el conductor Amarillo/Verde en el pin 12 no es un conductor de tierra de protección, y el conductor Verde sólido en el pin 16 es la entrada de Trigger. No realice el cableado basándose únicamente en la convención de colores. Deje el conductor del pin 12 sin conectar.
Conexiones de Alimentación
Diseño de Entrada de Alimentación Dual:
- Los pines 13 y 14 son ambos Vin+ (19-24V positivo) dentro de la cámara
- Los pines 5 y 6 son ambos GND de alimentación
- Debido a que cada par es internamente común, conectar un pin de cada par es suficiente para hacer funcionar la cámara
- Cablear ambos pares duplica la sección transversal del conductor, lo que reduce la caída de voltaje en tramos largos de cable
nota
Si la cámara no arranca o se apaga bajo carga, conecte la alimentación de 24V a ambos pines Vin+ (13 y 14) y ambas tierras (5 y 6) en lugar de una sola terminal cada uno. Los dos cables de tierra pueden compartir la misma terminal en su fuente de alimentación o bloque de terminales.
Procesamiento de Señal de Imagen
| Característica | Capacidad | Notas |
|---|---|---|
| Debayering de Color | Acelerado por hardware | Procesamiento en tiempo real |
| Control de Nitidez | Ajustable | Configurable por software |
| Balance de Blancos | Automático/Manual | Corrección CCM |
| Reducción de Ruido | Corrección de ruido oscuro | Rendimiento en baja luminosidad |
| Control de Brillo | Ajustable por software | Compensación de exposición |
| Corrección de Distorsión de Lente | Basado en software | Específico para la distancia focal |
Especificaciones de Procesamiento AI
| Parámetro | Especificación | Notas |
|---|---|---|
| Framework de AI | NVIDIA DeepStream SDK | Optimizado para Xavier NX |
| Tipos de Modelos | Clasificación, Segmentación | Inspección basada en AI |
| Modos de entrenamiento | Rápido, Preciso/Producción | Solo Clasificación |
| Velocidad de Inferencia | Tiempo real | Capaz de 60 fps |
| Almacenamiento de Modelos | Local en el dispositivo | 16 GB eMMC |
Sincronización y Disparo
| Modo | Tipo | Descripción |
|---|---|---|
| Disparador de Hardware | Entrada Digital | Disparo por señal externa |
| Disparador de Software | Red/Manual | Disparo por PLC o manual |
| Disparador del alineador | Software | Disparo basado en plantilla |
| Disparador por Intervalo | Basado en temporizador | Disparo periódico |
Especificaciones de Rendimiento
| Parámetro | Especificación | Notas |
|---|---|---|
| Velocidad de Procesamiento | Tiempo real @ 60 fps | Depende de la complejidad del modelo AI |
| Latencia | <100 ms | Del disparo al resultado (típico) |
| Precisión | Depende del modelo | Basada en la calidad del entrenamiento |
| Rendimiento | Hasta 3600 inspecciones/minuto | A 60 fps |
Contenido del Paquete Estándar
| Artículo | Cantidad | Descripción |
|---|---|---|
| Cámara OV20i | 1 | Unidad principal de la cámara |
| Placa de Montaje | 1 | Hardware incluido |
| Cable de Alimentación I/O | 1 | Conector M12 con bloque de terminales |
| Cable Ethernet | 1 | M12 a RJ45 |
| Documentación | 1 juego | Guía de inicio rápido |
Cumplimiento y Normas
| Norma | Cumplimiento | Descripción |
|---|---|---|
| Marcado CE | Sí | Conformidad europea |
| FCC | Sí | Compatibilidad electromagnética de EE. UU. |
| Grado IP | IP54 | Protección contra polvo y agua |
| IEC 704-1:1982 | Sí | Presión sonora ≤ 70 dB(A) |
| Normas Industriales | Múltiples | Ethernet/IP, Profinet |
🔗 Consulte También
- Guía de Instalación Rápida del OV20i
- Tabla de Lente + FOV
- Guía de Cableado de Alimentación + M12
- Especificaciones Eléctricas
Soporte Técnico
Para asistencia técnica:
- Soporte de Overview: support@overview.ai
- Documentación: Disponible en este manual
Las especificaciones están sujetas a cambios sin previo aviso. Para las especificaciones más actualizadas, consulte la documentación más reciente.
