Paso 3: Regiones de Interés (ROIs)

Ahora que su alineación está funcionando, es momento de indicarle a la cámara dónde mirar. Esto se hace dibujando Regiones de Interés (ROIs): rectángulos en la imagen que definen las áreas que la AI analizará.

Buena alineación = ROIs más pequeñas = mejor precisión

El alineador mueve dinámicamente sus cuadros de inspección para seguir la pieza a medida que se desplaza y rota. Esto significa que no necesita agregar relleno adicional a sus ROIs para compensar el movimiento de la pieza. Puede dibujarlas ajustadas alrededor de la característica, lo que le da a la AI una vista más limpia y enfocada, y requiere menos datos de entrenamiento. Si sus ROIs parecen demasiado grandes o su AI tiene dificultades, regrese y revise primero su configuración de alineación.

Terminología clave

• Tipo de Inspección: Una categoría con un conjunto de datos y clases compartidas. Ejemplo: "Tornillos" con las clases "presente" y "ausente"
• Región de Interés (ROI): Una ubicación específica en la pieza. Ejemplo: "Tornillo_1", "Tornillo_2", "Tornillo_3", todos compartiendo el tipo de inspección "Tornillos"

Puede tener múltiples tipos de inspección en una sola imagen. Por ejemplo: "Tornillos" (10 ROIs) y "Conectores" (2 ROIs), cada uno con sus propias clases y datos de entrenamiento.

Por qué importa el tamaño de la ROI

Esta es la segunda mayor fuente de frustración para los clientes (después de la alineación). Vamos a explicar por qué.

El límite de 512x512 píxeles

Crítico: las ROIs mayores de 512x512 píxeles pierden información

Cada ROI se recorta de la imagen completa y se alimenta al modelo de AI individualmente. El tamaño máximo que acepta el modelo de AI es de 512 x 512 píxeles. Si su ROI es más grande que eso, la cámara la reduce para que encaje, y usted pierde detalle permanentemente.

Piénselo como tomar una foto de alta resolución y reducirla a una miniatura. Los detalles finos desaparecen.

Más pequeño es mejor, y aquí está el porqué

Imagine que está buscando un tornillo faltante. Podría dibujar una ROI gigante que cubra toda la placa, o una ROI pequeña que solo cubra el área del tornillo.

Con una ROI pequeña:

• El tornillo domina el recorte, por lo que es obvio para la AI lo que está buscando
• Necesita menos imágenes de entrenamiento (la relación señal-ruido es alta)
• El procesamiento es más rápido
• Si la ROI es menor a 512x512, no se pierde información

Con una ROI grande:

• El tornillo es un detalle diminuto en un mar de fondo
• La AI necesita más datos para aprender lo que importa
• Si la ROI excede 512x512, el recorte se reduce y el tornillo se vuelve aún más pequeño
• El procesamiento toma más tiempo

La técnica de cuadrícula para inspección de imagen completa

¿Qué pasa si necesita inspeccionar la imagen completa en busca de pequeños defectos (como rayones en una superficie)? No use una ROI gigante. En su lugar, organice en mosaico múltiples ROIs pequeñas en un patrón de cuadrícula:

Cada ROI pequeña conserva la resolución completa. Si alguna ROI individual falla, la inspección completa puede fallar. Obtiene lo mejor de ambos mundos: cobertura completa con detalle completo.

Configurando sus ROIs

¿Qué versión de la interfaz tiene?

La interfaz web del OV20i fue rediseñada en v2026.5. Verifique la versión de su software en la esquina superior derecha de la UI de la cámara y seleccione la pestaña correspondiente. Su elección se mantendrá en cada página de este flujo de configuración.

Versiones anteriores

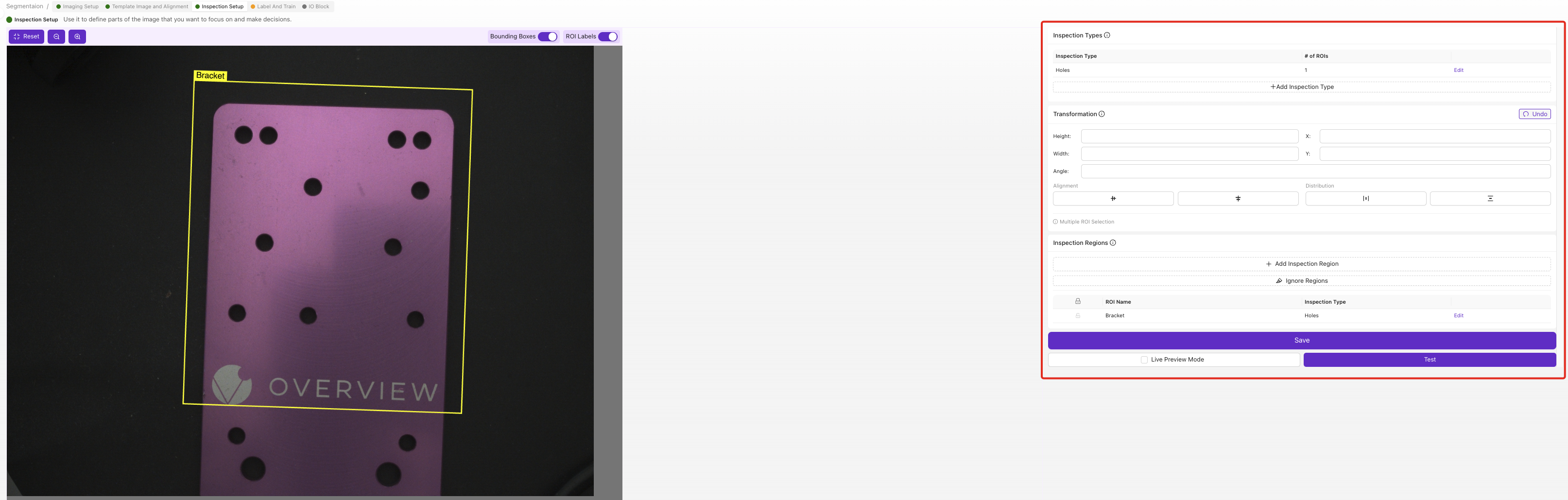

Navegue a Inspection Setup en su editor de recetas, luego dibuje sus regiones en la pieza.

1. Cree un Tipo de Inspección. Renombre "Inspection Type 1" a algo significativo, como "Screws", "Surface_Quality" o "Connector_Check". Este nombre importa porque aparece en sus datos de salida y flujos de Node-RED.

2. Dibuje sus ROIs.

Haga clic en + Add Region of Interest (ROI). Aparece un rectángulo amarillo en la imagen. Arrástrelo a su posición, redimensiónelo arrastrando las esquinas, hágalo lo suficientemente grande para contener la característica, y renómbrelo de "New ROI" a algo descriptivo (por ejemplo, "Screw_Top_Left").

3. Repita para cada ubicación. Si está inspeccionando 10 tornillos, cree 10 ROIs, una por cada ubicación de tornillo. Todas comparten el mismo Tipo de Inspección y conjunto de datos.

Atajo de copiar y pegar

Nombre su primera ROI "Connector 1" y haga clic en copiar. Automáticamente crea "Connector 2", "Connector 3", etc. con nombres autoincrementados. Mucho más rápido que crear cada una desde cero.

Mejor práctica: dé a cada ROI un nombre único

Nombre cada ROI a medida que la agrega, y haga que cada nombre sea único, no solo descriptivo: "Screw_Top_Left" y "Screw_Bottom_Right", nunca dos regiones ambas llamadas "Screw". Los nombres únicos son la forma en que distingue las regiones en los resultados, los datos de salida guardados y los flujos de Node-RED, por lo que cuando una ROI falla, sabe exactamente qué ubicación revisar.

4. Verifique con Vista Previa en Vivo. Active el modo de Vista Previa en Vivo y confirme que todas las ROIs se posicionan correctamente en la pieza, se mueven con la alineación, contienen completamente la característica que desea inspeccionar y no son más grandes de lo necesario.

v2026.5 y más nuevas

En el editor de recetas, abra Paso 3: Región de Interés (ROIs). Está dividido en cinco sub-pestañas: About, Inspection Types, Classes, ROIs y Live Preview. Recórralas de izquierda a derecha.

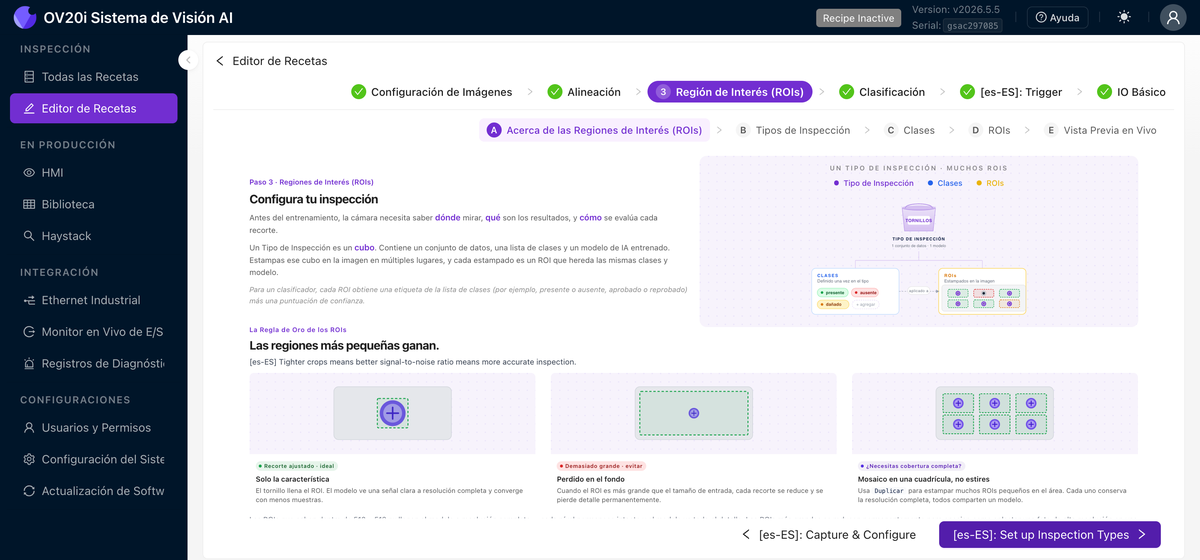

Acerca de

Un repaso de conceptos. Explica cómo encajan un Tipo de Inspección (el contenedor que alberga un conjunto de datos, clases y modelo), sus Clases y los ROIs que las comparten, e ilustra la regla de oro de que los recortes más ajustados ganan.

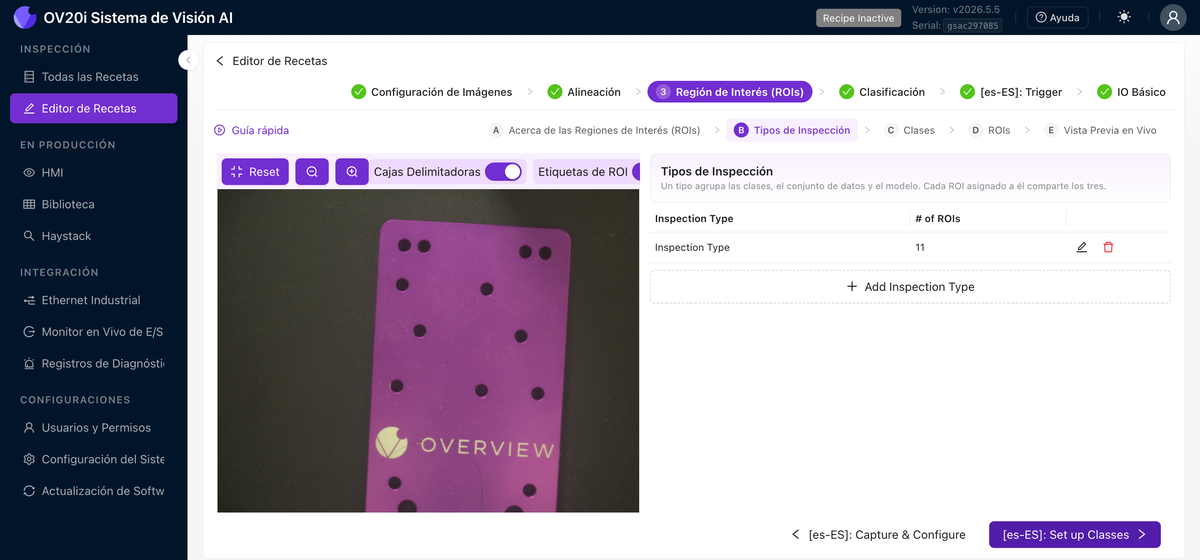

Tipos de Inspección

Un Tipo de Inspección agrupa las clases, el conjunto de datos y el modelo. Cada ROI asignado a él comparte los tres. Haga clic en Agregar Tipo de Inspección para crear uno, y use el ícono de editar para renombrarlo (por ejemplo, "Tornillos", "Calidad_Superficie" o "Verificación_Conector"). El nombre aparece en sus datos de salida y flujos de Node-RED. La tabla muestra cuántos ROIs están asignados a cada tipo.

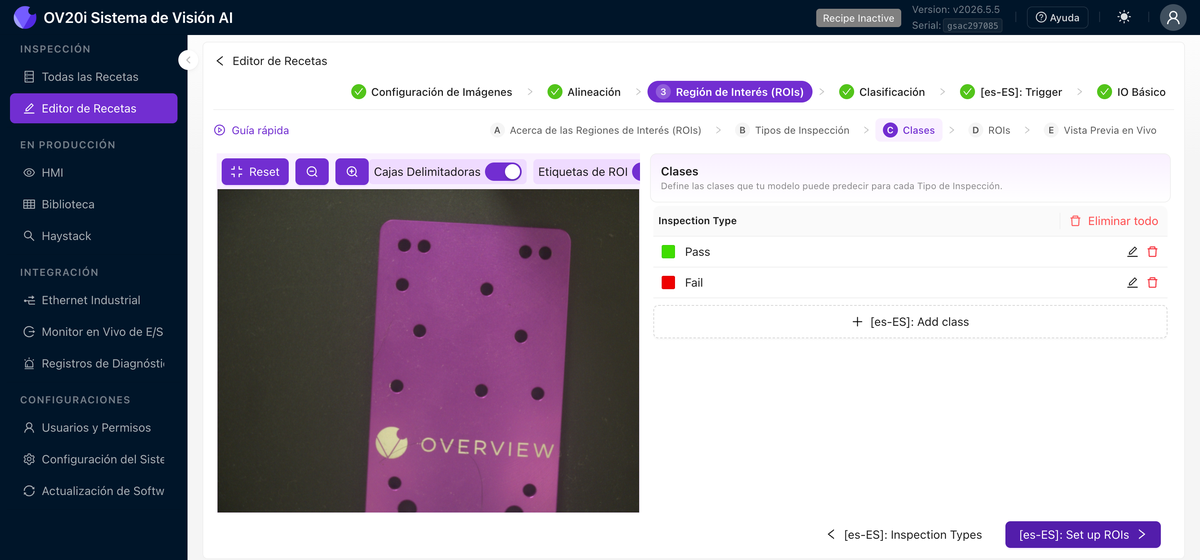

Clases

Defina las clases que su modelo puede predecir para cada Tipo de Inspección. Haga clic en Agregar clase y dele a cada una un nombre y un color. Para una verificación simple de aprobado/rechazado eso es un Aprobar verde y un Fallar rojo; para clasificación podría ser Bueno / Rayado / Agrietado. Estas son las etiquetas que aplicará a cada ROI cuando entrene en el Paso 4.

Clases para un segmentador

Para un segmentador, cada clase es un defecto o característica que desea encontrar y localizar, por ejemplo Agujero, Rayón o Mancha. Las agrega de la misma manera y elige un color para cada una. Ese color se convierte en el pincel con el que pinta cuando etiqueta en el Paso 4.

ROIs

Aquí es donde dibuja y organiza las regiones en la captura de referencia:

• Agregar ROI coloca una nueva región en la imagen. Arrástrela a su posición y cambie su tamaño desde las esquinas. Cada fila en la tabla de ROI tiene sus propios controles de editar (renombrar y asignar un Tipo de Inspección), eliminar y bloqueo, y Eliminar todo los borra de una sola vez.

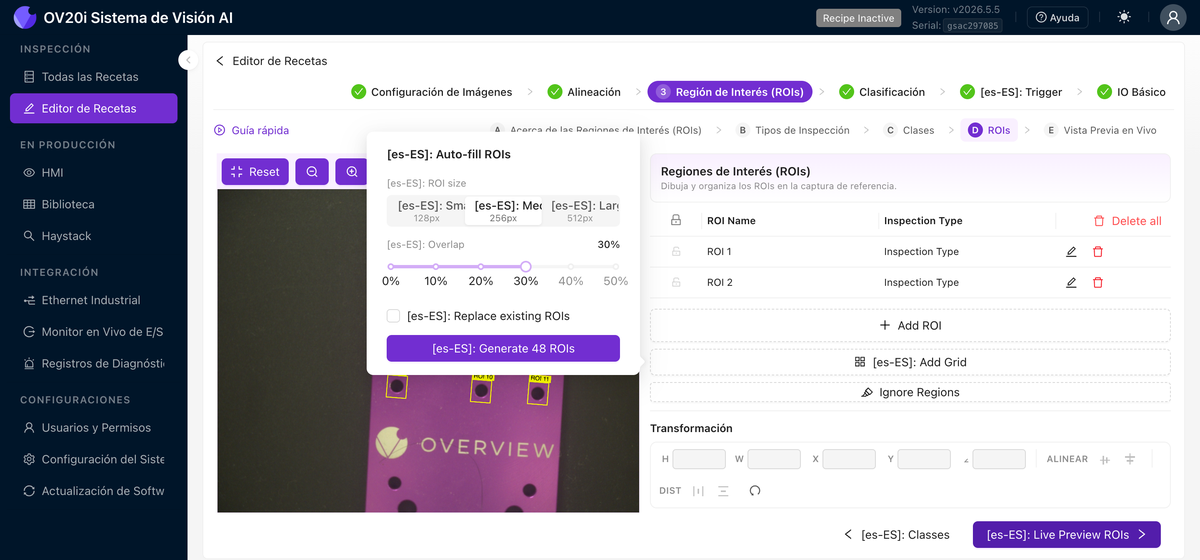

• Agregar Cuadrícula llena automáticamente la imagen con una cuadrícula de ROIs de igual tamaño. Elija un tamaño de mosaico (Pequeño (128px), Mediano (256px) o Grande (512px)), establezca un porcentaje de Superposición, opcionalmente active Reemplazar ROIs existentes, luego haga clic en Generar. Esta es la forma más rápida de construir la cuadrícula en mosaico descrita anteriormente para inspección de superficie completa.
• Haga clic en Ignorar Regiones, luego pinte sobre las áreas que la inspección debe omitir por completo.
• El panel de Transformación proporciona control numérico preciso sobre la altura (H), el ancho (W), la posición (X/Y) y el ángulo de un ROI seleccionado, con herramientas de alinear y distribuir para ordenar filas de ROIs. Los interruptores Cuadros Delimitadores y Etiquetas de ROI en la parte superior muestran u ocultan las superposiciones en la imagen.

Mosaico rápido con Agregar Cuadrícula

Para inspección de superficie completa, Agregar Cuadrícula en Grande (512px) estampa una cuadrícula completa de ROIs de máxima resolución con un solo clic, mucho más rápido que colocar cada mosaico a mano, y cada mosaico se mantiene dentro del límite de 512x512.

Mejor práctica: dele a cada ROI un nombre único

A medida que agrega ROIs, dele a cada uno un nombre único y descriptivo en la tabla de ROI (use el ícono de editar), por ejemplo "Tornillo_Sup_Izq" y "Tornillo_Inf_Der", nunca dos regiones ambas llamadas "Tornillo". Los nombres únicos son la manera en que distingue las regiones en los resultados, los datos de salida guardados y los flujos de Node-RED, así que cuando un ROI falla sabe exactamente qué ubicación verificar.

Vista Previa en Vivo

Active Vista Previa en Vivo para ver cómo sus ROIs siguen la pieza en el feed en vivo. Confirme que cada ROI esté sobre la característica correcta, se mueva con la alineación, contenga completamente lo que desea inspeccionar y no sea más grande de lo necesario.

Guías para el tamaño de los ROIs

Propósito del ROI	Recomendación de tamaño
Característica única (tornillo, conector, etiqueta)	Solo lo suficientemente grande para contener la característica con un pequeño margen
Área de superficie para defectos	Cuadrícula de mosaicos pequeños, cada uno menor a 512x512 píxeles
Característica grande que necesita detalle	Use un segmentador en lugar de un clasificador
Verificación de presencia/ausencia	Pequeño; la característica está presente o no

Cuándo usar muchos ROIs

No tema usar muchos ROIs. Puede usar docenas o incluso cientos. Beneficios:

• Datos de entrenamiento compartidos. Todos los ROIs del mismo tipo de inspección comparten un conjunto de datos. 10 ROIs de tornillos significan 10 veces más datos de entrenamiento por captura.
• Procesamiento más rápido. Muchos recortes pequeños se procesan más rápido que uno grande.
• Mejor precisión. Cada recorte pequeño tiene una alta relación señal-ruido.
• Reportes granulares. Puede ver exactamente cuál ROI falló.

Cuándo los ROIs necesitan ser grandes

Si realmente necesita un ROI grande para encontrar defectos pequeños (como rayones diminutos en una superficie grande), considere usar un segmentador en lugar de un clasificador. Los segmentadores están diseñados para la detección a nivel de píxel y manejan mejor las áreas grandes.

Lista de verificación de Regiones de Interés (ROIs)

Antes de continuar, confirme:

• Tipos de inspección creados con nombres significativos
• ROIs dibujados, solo lo suficientemente grandes para contener la característica
• ROIs nombrados de manera descriptiva (p. ej., "Tornillo_Superior_Izquierdo")
• Todos los ROIs se mueven correctamente con la alineación en Vista Previa en Vivo
• Ningún ROI excede los 512x512 píxeles (verifique las advertencias de reducción de escala)

¿Listo para enseñarle a la IA? Continúe al Paso 4: Entrene su IA.
