Instalación del OV20i
Ya abrió la caja. Vamos a configurar físicamente la cámara y dejarla lista para usar.
OV20i
Contenido de la caja
Su envío incluye:
Cámara OV20i
Placa de montaje
Cable de alimentación M12
Cable Ethernet M12
Adaptador de alimentación
Bloque de terminales
| Artículo | Para qué sirve |
|---|---|
| Cámara OV20i | La unidad de cámara propiamente dicha |
| Placa de montaje + tornillería | Asegura la cámara a su soporte |
| Cable de alimentación M12 | Conecta la cámara a la alimentación de 24V DC |
| Cable Ethernet M12 | Conecta la cámara a su red/computadora |
| Adaptador de alimentación (si se incluye) | Proporciona alimentación de 24V DC |
| Lente (puede venir preinstalado) | Captura la imagen |
Encontrará dos cables M12 en la caja: uno para alimentación y otro para Ethernet. Necesita ambos conectados para que la cámara funcione. El cable de alimentación tiene un conector M12 de 17 pines codificado A. El cable Ethernet es un M12 estándar codificado D.

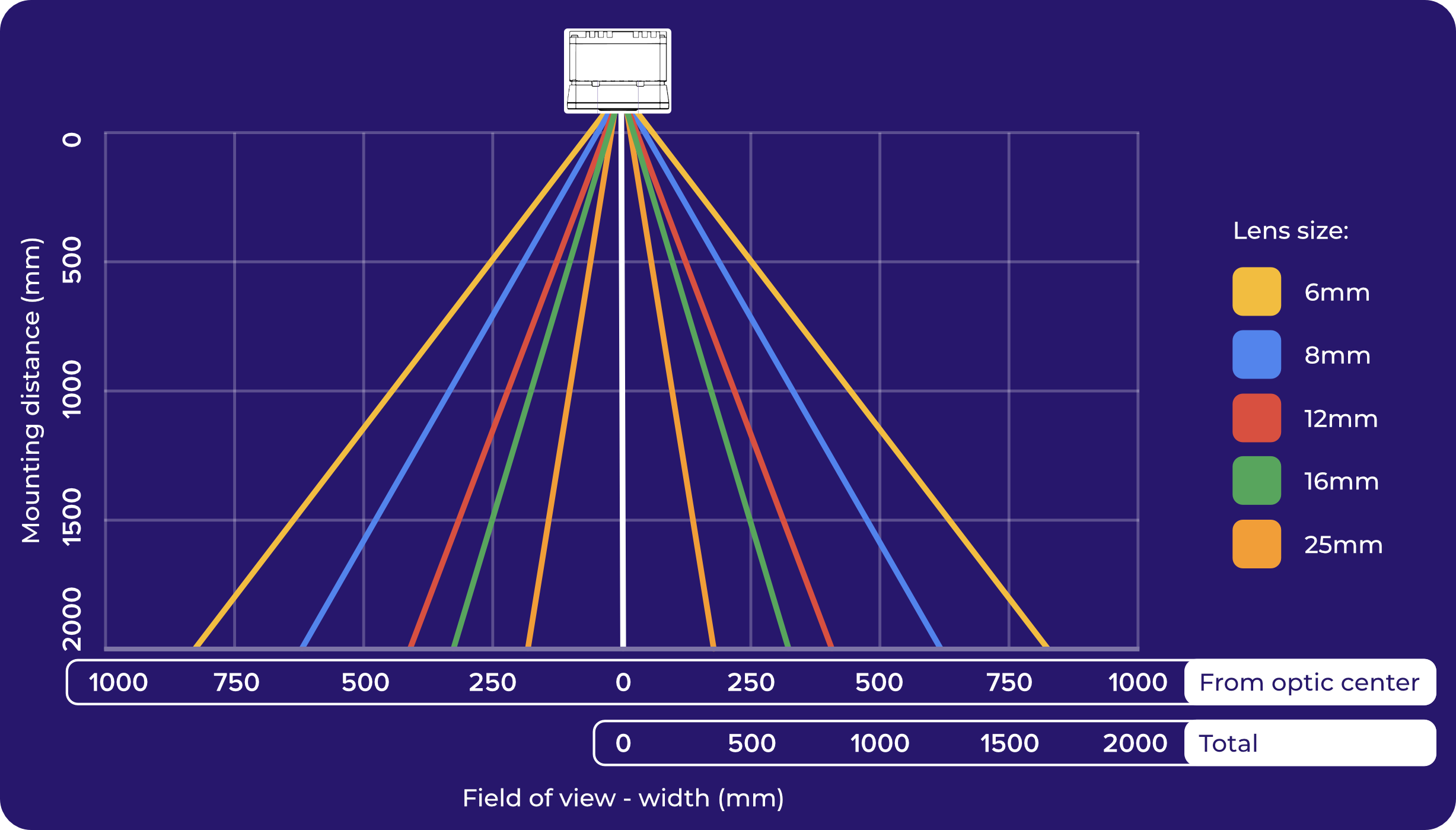

Eligiendo la lente adecuada
La selección de la lente normalmente la realiza su ingeniero de ventas o de aplicaciones antes de la implementación. La información a continuación se proporciona como referencia en caso de ser necesaria.
La lente determina lo que la cámara ve y cuánto detalle captura. Esta elección impacta directamente todo lo que viene después.
El objetivo: Llenar el cuadro con su pieza tanto como sea posible. Si la pieza solo ocupa una pequeña porción de la imagen, está desperdiciando píxeles, y los píxeles son su resolución.
| Tipo de lente | Mejor para | Tener en cuenta |
|---|---|---|
| Distancia focal corta (4-6mm) | Piezas grandes, distancia de trabajo corta | Más distorsión en los bordes (efecto barril/ojo de pez) |
| Distancia focal media (8-12mm) | La mayoría de las aplicaciones | Buen equilibrio entre campo de visión y distorsión |
| Distancia focal larga (16mm+) | Piezas pequeñas, distancia de trabajo larga | Campo de visión más estrecho |
El OV20i viene con lentes S-mount integradas y enfoque motorizado controlado por software. Puede ajustar el enfoque desde la interfaz del navegador sin tocar físicamente la cámara.
Si usa una lente de gran angular (distancia focal corta), la imagen tendrá distorsión de barril. Las líneas rectas aparecerán curvas, especialmente en los bordes. Esto impacta directamente en la precisión de la alineación más adelante. Puede corregirlo en software (corrección de distorsión de lente), pero necesita saber que su lente causa distorsión. Cubriremos esto en el paso de configuración de imagen.
Use la Calculadora de Óptica para determinar su campo de visión exacto, la distancia de montaje recomendada y el tamaño mínimo detectable de defecto antes de instalar la cámara. Configurar la óptica correctamente en esta etapa previene costosos retrabajos más adelante.
Configurando su iluminación
Los requisitos de iluminación normalmente los determina su ingeniero de ventas o de aplicaciones como parte del diseño del sistema. La información a continuación se proporciona como referencia en caso de ser necesaria.
La iluminación es un problema físico que no se puede resolver en software. La AI solo puede trabajar con lo que la cámara ve, y lo que la cámara ve depende enteramente de cómo se ilumina la pieza.
Una buena iluminación significa:
- Uniforme: sin puntos brillantes ni sombras oscuras en la pieza
- Repetible: la misma iluminación cada vez (evite cambios de luz ambiental desde ventanas, luces superiores que se ciclan, variación día/noche)
- Revela sus defectos: si está buscando rayones, una iluminación angular los hace visibles. Si está buscando diferencias de color, una iluminación difusa uniforme funciona mejor
El OV20i tiene iluminación LED integrada con intensidad y patrones ajustables. Puede configurarlos en software más adelante. Los LED integrados funcionan bien para inspecciones de corto alcance. Para distancias de trabajo más largas o piezas grandes, aún podría necesitar iluminación externa.
Errores comunes de iluminación:
- Depender de las luces superiores de la fábrica (cambian a lo largo del día)
- Crear reflejos en superficies brillantes o reflectantes
- Iluminación insuficiente, de modo que la imagen queda oscura y ruidosa
Paso 1: Montar la cámara
Esto es más importante de lo que parece. La cámara debe estar montada de manera estable y no debe moverse. Cualquier vibración o desplazamiento socavará todo lo que sigue: alineación, precisión de inspección, entrenamiento de AI, todo.
- Utilice la placa de montaje y los soportes proporcionados
- Apriete todos los sujetadores por completo
- Si la monta sobre el bastidor de una máquina, verifique que no haya vibraciones. Una cámara que se mueva, aunque sea levemente, producirá resultados inconsistentes
- Considere el ángulo: monte la cámara de manera que mire directamente hacia abajo (o de frente) a la pieza
Una cámara que se mueva incluso 1 o 2 píxeles entre capturas causará desviaciones en la alineación y problemas de precisión de AI que son muy difíciles de diagnosticar posteriormente. Tómese el minuto extra para asegurarse de que el montaje sea totalmente firme.
Dimensiones de montaje y planos 2D
Utilice el plano acotado a continuación para conocer las ubicaciones de los orificios de montaje, el espaciado y la planificación de holguras. Estas dimensiones son críticas para diseñar placas de montaje o soportes personalizados.
Plano acotado 2D de la placa de montaje del OV20i
Paso 2: Conectar los cables
Alimentación M12 de 17 pines (OV20i)
Ethernet M12 a RJ45
- Cable de alimentación: Conecte el cable de alimentación M12 entre la cámara y su fuente de alimentación de 24V DC (19-24 VDC, suministro mínimo de 1A; la cámara consume hasta 18W (típicamente 15W))
- Cable Ethernet: Conecte el cable Ethernet M12 entre la cámara y su computadora, switch o red
Ambos cables deben estar conectados. La cámara necesita alimentación para funcionar y Ethernet para comunicarse.
El OV20i tiene conectores M12 hembra en el cuerpo de la cámara, tanto para alimentación como para Ethernet. Sus cables deben tener extremos M12 macho en el lado de la cámara.
- Voltaje: 19-24 VDC regulado
- Corriente: Mínimo 1A
- Potencia: Típica 15W, máx. 18W
- Pines 13 o 14 = 24V DC (+), Pines 5 o 6 = GND
- No utilice fuentes de alimentación no reguladas; los picos de voltaje pueden dañar la cámara
Paso 3: Encender y verificar
Una vez que ambos cables estén conectados:
- Aplique energía
- Observe los LEDs en la parte superior de la cámara:
- LED de encendido se pone verde fijo: la alimentación está bien
- LED de estado del sistema parpadea lentamente durante el arranque, luego se pone fijo: el sistema está listo
- El arranque tarda aproximadamente 30 segundos
- Si los LEDs no se encienden, revise sus conexiones de alimentación y voltaje
| Estado del LED | Significado |
|---|---|
| LED de encendido verde fijo | Alimentación OK |
| LED de encendido apagado | Sin alimentación; revise cables y suministro |
| LED del sistema parpadeo lento | Arrancando; espere 30 segundos |
| LED del sistema fijo | Cámara lista |
| LED del sistema parpadeo rápido | Error; revise las conexiones |
Los cuatro LEDs se encuentran en la parte superior del OV20i.
Descargar modelos CAD 3D
Se requiere computadora de escritorio para descargas CAD
Los modelos CAD 3D (.STEP, .SLDPRT) están disponibles para descarga al visualizar en una computadora de escritorio. Estos archivos requieren software CAD para abrirse.
Descargue modelos 3D para planificación de integración, diseño de soportes o disposición de montaje:
| Archivo | Formato | Descripción |
|---|---|---|
| Placa de montaje | STEP | Placa de montaje para integración de soporte |
| Cuerpo de la cámara OV20i | STEP | Cuerpo completo de la cámara para planificación de disposición |
| Cuerpo de la cámara OV20i | SolidWorks | Archivo de pieza nativo de SolidWorks |
Estos modelos incluyen todas las dimensiones externas, orificios de montaje y posiciones de conectores. Impórtelos a su software CAD para verificar las holguras antes de la instalación.
Lista de verificación de instalación
Antes de continuar, confirme:
- La cámara está montada de manera estable (haga una prueba de sacudida; no debería moverse)
- El lente es apropiado para su distancia de trabajo y tamaño de pieza
- La iluminación está configurada y es consistente
- Cable de alimentación conectado, LED de encendido en verde
- Cable Ethernet conectado
- El LED del sistema está fijo después del arranque
¿Todo en verde? Diríjase a Abrir el OV20i en su navegador.
