Cài Đặt OV20i
Bạn đã mở hộp. Hãy cùng thiết lập camera về mặt vật lý và sẵn sàng hoạt động.
OV20i
Những gì có trong hộp
Lô hàng của bạn bao gồm:
Camera OV20i
Tấm Gắn
Cáp Nguồn M12
Cáp Ethernet M12
Bộ Chuyển Đổi Nguồn
Terminal Block
| Vật Phẩm | Công Dụng |
|---|---|
| Camera OV20i | Thiết bị camera chính |
| Tấm gắn + phụ kiện | Cố định camera vào giá đỡ của bạn |
| Cáp nguồn M12 | Kết nối camera với nguồn 24V DC |
| Cáp Ethernet M12 | Kết nối camera với mạng/máy tính của bạn |
| Bộ chuyển đổi nguồn (nếu có) | Cung cấp nguồn 24V DC |
| Ống kính (có thể được lắp sẵn) | Chụp ảnh |
Bạn sẽ tìm thấy hai cáp M12 trong hộp: một cho nguồn, một cho Ethernet. Bạn cần kết nối cả hai để camera hoạt động. Cáp nguồn có đầu nối M12 A-coded 17 chân. Cáp Ethernet là loại M12 D-coded tiêu chuẩn.
Lựa chọn ống kính phù hợp
Việc lựa chọn ống kính thường được xử lý bởi Kỹ sư Bán hàng hoặc Kỹ sư Ứng dụng của bạn trước khi triển khai. Thông tin bên dưới được cung cấp để tham khảo khi cần.
Ống kính quyết định những gì camera nhìn thấy và mức độ chi tiết mà nó ghi lại. Lựa chọn này ảnh hưởng trực tiếp đến mọi bước xử lý tiếp theo.
Mục tiêu: Lấp đầy khung hình bằng chi tiết của bạn càng nhiều càng tốt. Nếu chi tiết chỉ chiếm một phần nhỏ của hình ảnh, bạn đang lãng phí pixel, và pixel chính là độ phân giải của bạn.

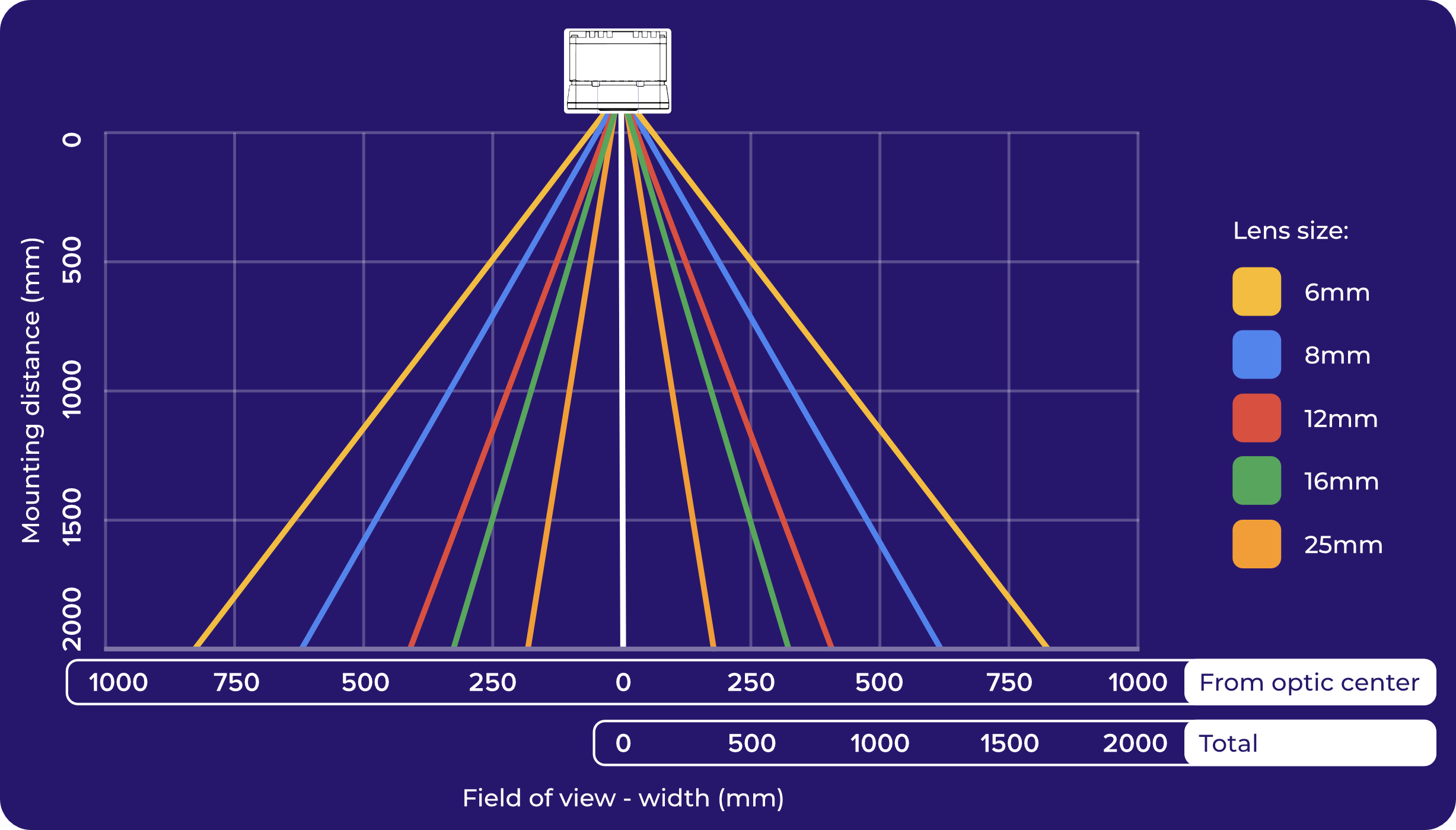

| Loại ống kính | Phù hợp nhất cho | Cần lưu ý |
|---|---|---|
| Tiêu cự ngắn (4-6mm) | Chi tiết lớn, khoảng cách làm việc ngắn | Méo nhiều hơn ở các cạnh (hiệu ứng barrel/fisheye) |
| Tiêu cự trung bình (8-12mm) | Hầu hết các ứng dụng | Cân bằng tốt giữa trường nhìn và độ méo |
| Tiêu cự dài (16mm+) | Chi tiết nhỏ, khoảng cách làm việc dài | Trường nhìn hẹp hơn |
OV20i đi kèm với ống kính S-mount tích hợp sẵn và lấy nét cơ động được điều khiển bằng phần mềm. Bạn có thể điều chỉnh tiêu điểm từ giao diện trình duyệt mà không cần chạm vào camera.
Nếu bạn sử dụng ống kính góc rộng (tiêu cự ngắn), hình ảnh sẽ có độ méo barrel. Các đường thẳng sẽ xuất hiện cong, đặc biệt là ở các cạnh. Điều này ảnh hưởng trực tiếp đến độ chính xác căn chỉnh sau này. Bạn có thể khắc phục bằng phần mềm (hiệu chỉnh méo ống kính), nhưng bạn cần biết rằng ống kính của bạn gây ra độ méo. Chúng tôi sẽ đề cập đến vấn đề này trong bước cài đặt hình ảnh.
Sử dụng Optics Calculator để xác định chính xác trường nhìn, khoảng cách lắp đặt được đề xuất và kích thước khuyết tật nhỏ nhất có thể phát hiện được trước khi lắp đặt camera. Thiết lập đúng quang học ở giai đoạn này sẽ ngăn ngừa việc phải làm lại tốn kém sau này.
Thiết lập hệ thống chiếu sáng
Yêu cầu về chiếu sáng thường được xác định bởi Kỹ sư Bán hàng hoặc Kỹ sư Ứng dụng của bạn như một phần của thiết kế hệ thống. Thông tin bên dưới được cung cấp để tham khảo khi cần.
Chiếu sáng là một vấn đề vật lý không thể giải quyết bằng phần mềm. AI chỉ có thể làm việc với những gì camera nhìn thấy, và những gì camera nhìn thấy phụ thuộc hoàn toàn vào cách chi tiết được chiếu sáng.
Chiếu sáng tốt nghĩa là:
- Đồng đều: không có điểm sáng chói hoặc bóng tối trên chi tiết
- Có thể tái lập: cùng một điều kiện chiếu sáng mỗi lần (tránh thay đổi ánh sáng môi trường từ cửa sổ, đèn trần nhấp nháy, biến đổi ngày/đêm)
- Làm lộ khuyết tật: nếu bạn đang tìm vết xước, chiếu sáng góc nghiêng sẽ làm chúng hiện rõ. Nếu bạn đang tìm sự khác biệt về màu sắc, chiếu sáng khuếch tán đồng đều sẽ hoạt động tốt nhất
OV20i có đèn LED tích hợp sẵn với cường độ và mẫu chiếu có thể điều chỉnh. Bạn có thể cấu hình những thông số này trong phần mềm sau. Đèn LED tích hợp hoạt động tốt cho các kiểm tra ở cự ly gần. Đối với khoảng cách làm việc xa hơn hoặc chi tiết lớn, bạn vẫn có thể cần đến hệ thống chiếu sáng bên ngoài.
Các lỗi chiếu sáng phổ biến:
- Phụ thuộc vào đèn trần của nhà máy (chúng thay đổi trong suốt cả ngày)
- Tạo ra lóa trên các bề mặt bóng hoặc phản chiếu
- Thiếu sáng khiến hình ảnh tối và nhiễu
Bước 1: Lắp đặt camera
Điều này quan trọng hơn nghe có vẻ. Camera phải được lắp đặt ổn định và không được di chuyển. Bất kỳ rung động hoặc dịch chuyển nào cũng sẽ làm suy giảm mọi thứ sau đó: căn chỉnh, độ chính xác kiểm tra, huấn luyện AI, tất cả.

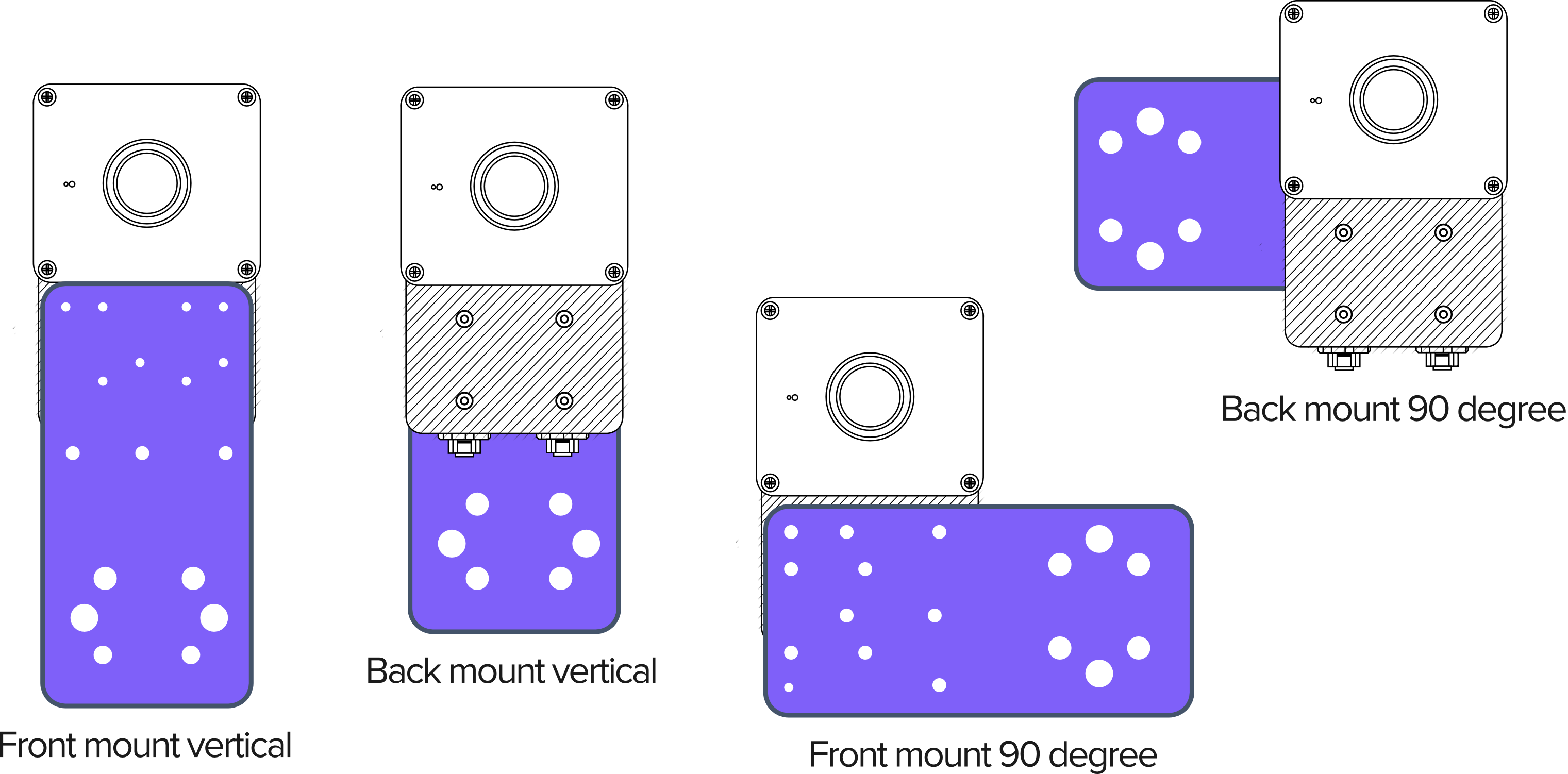

- Sử dụng tấm lắp và giá đỡ được cung cấp
- Siết chặt hoàn toàn tất cả các ốc vít
- Nếu lắp trên khung máy, hãy kiểm tra độ rung. Một camera rung dù chỉ một chút cũng sẽ tạo ra kết quả không nhất quán
- Cân nhắc góc lắp: lắp camera sao cho nó nhìn thẳng xuống (hoặc nhìn thẳng vào) chi tiết cần kiểm tra
Một camera di chuyển dù chỉ 1-2 pixel giữa các lần chụp cũng sẽ gây ra hiện tượng lệch căn chỉnh và các vấn đề về độ chính xác của AI rất khó chẩn đoán sau này. Hãy dành thêm một phút ở đây để đảm bảo việc lắp đặt chắc chắn tuyệt đối.
Kích thước lắp đặt và bản vẽ 2D
Sử dụng bản vẽ có kích thước bên dưới để xác định vị trí lỗ lắp, khoảng cách và lập kế hoạch không gian trống. Các kích thước này rất quan trọng khi thiết kế tấm lắp hoặc giá đỡ tùy chỉnh.

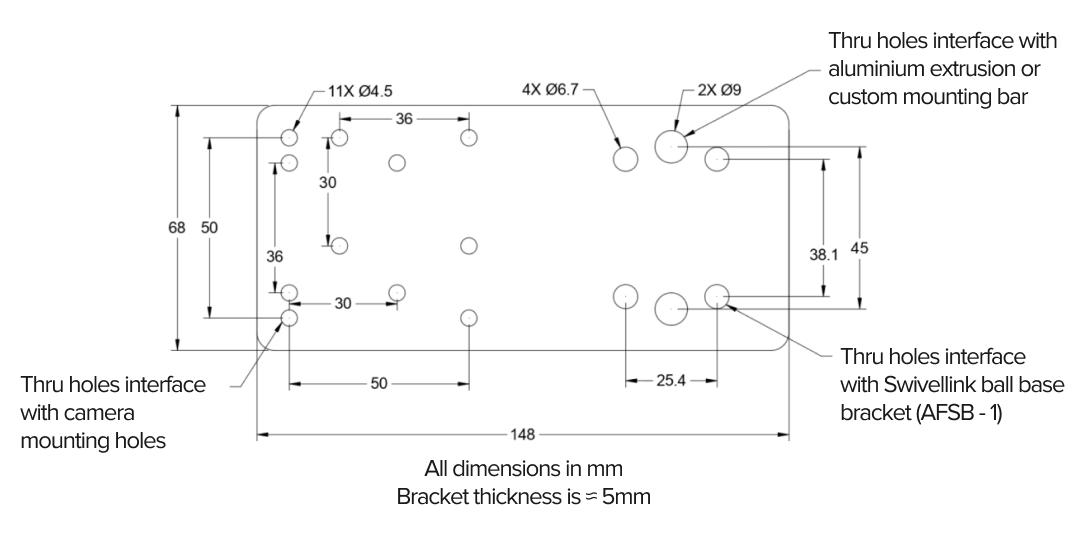

Bản vẽ 2D có kích thước của tấm lắp OV20i
Bước 2: Kết nối cáp
Cáp nguồn M12 17-pin (OV20i)
Cáp Ethernet M12 sang RJ45
- Cáp nguồn: Kết nối cáp nguồn M12 giữa camera và nguồn điện 24V DC (19-24 VDC, tối thiểu 1A, tối đa 18W, điển hình 15W)
- Cáp Ethernet: Kết nối cáp Ethernet M12 giữa camera và máy tính, switch hoặc mạng của bạn
Cả hai cáp đều phải được kết nối. Camera cần nguồn điện để hoạt động và Ethernet để giao tiếp.
OV20i có đầu nối M12 female (cái) trên thân camera cho cả nguồn và Ethernet. Cáp của bạn cần có đầu M12 male (đực) ở phía camera.
- Điện áp: 19-24 VDC đã được điều chỉnh
- Dòng điện: Tối thiểu 1A
- Công suất: Điển hình 15W, tối đa 18W
- Chân 13 hoặc 14 = 24V DC (+), Chân 5 hoặc 6 = GND
- Không sử dụng nguồn điện chưa được điều chỉnh; các xung điện áp có thể làm hỏng camera
Bước 3: Bật nguồn và xác minh
Khi cả hai cáp đã được kết nối:
- Cấp nguồn
- Quan sát các đèn LED trên đỉnh camera:
- Đèn LED nguồn (Power LED) sáng xanh liên tục: nguồn điện tốt
- Đèn LED trạng thái hệ thống (System Status LED) nhấp nháy chậm trong quá trình khởi động, sau đó sáng liên tục: hệ thống đã sẵn sàng
- Quá trình khởi động mất khoảng 30 giây
- Nếu đèn LED không sáng, hãy kiểm tra các kết nối nguồn và điện áp
| Trạng thái LED | Ý nghĩa |
|---|---|
| Power LED sáng xanh liên tục | Nguồn OK |
| Power LED tắt | Không có nguồn; kiểm tra cáp và nguồn cấp |
| System LED nhấp nháy chậm | Đang khởi động; đợi 30 giây |
| System LED sáng liên tục | Camera đã sẵn sàng |
| System LED nhấp nháy nhanh | Lỗi; kiểm tra các kết nối |
Cả bốn đèn LED đều nằm trên đỉnh của OV20i.
Tải Xuống Mô Hình 3D CAD
Yêu cầu máy tính để bàn để tải xuống CAD
Các mô hình 3D CAD (.STEP, .SLDPRT) có thể được tải xuống khi xem trên máy tính để bàn. Các tệp này yêu cầu phần mềm CAD để mở.
Tải xuống các mô hình 3D để lập kế hoạch tích hợp, thiết kế đồ gá, hoặc bố trí lắp đặt:
| Tệp | Định Dạng | Mô Tả |
|---|---|---|
| Mounting Plate | STEP | Tấm lắp dùng để tích hợp giá đỡ |
| OV20i Camera Body | STEP | Thân camera đầy đủ để lập kế hoạch bố trí |
| OV20i Camera Body | SolidWorks | Tệp part gốc của SolidWorks |
Các mô hình này bao gồm toàn bộ kích thước bên ngoài, lỗ lắp đặt, và vị trí đầu nối. Nhập chúng vào phần mềm CAD của bạn để kiểm tra khoảng hở trước khi lắp đặt.
Danh Sách Kiểm Tra Lắp Đặt
Trước khi tiếp tục, hãy xác nhận:
- Camera được lắp đặt ổn định (hãy thử lắc kiểm tra; camera không được xê dịch)
- Ống kính phù hợp với khoảng cách làm việc và kích thước vật thể
- Ánh sáng được thiết lập và ổn định
- Cáp nguồn đã kết nối, đèn LED Power sáng màu xanh lá
- Cáp Ethernet đã kết nối
- Đèn LED System sáng liên tục sau khi khởi động
Tất cả đều xanh? Chuyển đến Mở OV20i Trong Trình Duyệt Của Bạn.
