Thông Số Kỹ Thuật OV20i
Trang này cung cấp thông số kỹ thuật toàn diện cho camera thông minh OV20i, bao gồm khả năng phần cứng, các thông số hiệu năng, sơ đồ chân và yêu cầu môi trường.
Tổng Quan Hệ Thống
Model: OV20i Industrial AI Vision Camera
Ứng Dụng: Machine vision tiên tiến với tích hợp khả năng AI
Thông Số Vật Lý
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Chiều Cao | 123 mm (4.85") | |
| Chiều Rộng | 82 mm (3.25") | |
| Chiều Sâu | 63 mm (2.5") | |
| Trọng Lượng | 700 g (~1.5 lbs.) | |
| Lắp Đặt | 4x M4 (mặt trước hoặc mặt sau) | Xem tài liệu lắp đặt |
| Cấp Bảo Vệ Vỏ | IP54 | Chống bụi và ẩm |
| Chứng Nhận | CE/FCC | Tuân thủ tiêu chuẩn công nghiệp |
Thông Số Nguồn Điện
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Điện Áp Đầu Vào | 19-24 VDC | Tiêu chuẩn công nghiệp |
| Công Suất Tối Đa | 18W | Mức tiêu thụ đỉnh |
| Công Suất Điển Hình | 15W | Vận hành bình thường |
| Dòng Điện Tiêu Thụ | ~1A @ 24V | Xấp xỉ |
Thông Số Môi Trường
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Nhiệt Độ Vận Hành | 0-45°C | Môi trường công nghiệp |
| Nhiệt Độ Bảo Quản | -20 đến +70°C | Không vận hành |
| Độ Ẩm | 10-90% RH | Không ngưng tụ |
| Khả Năng Chống Rung | Cấp công nghiệp | Phù hợp với dây chuyền sản xuất |
Thông Số Cảm Biến Hình Ảnh
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Model Cảm Biến | Sony IMX296 | Cấp công nghiệp |
| Độ Phân Giải | 1.6 MP | 1408 x 1080 pixels |
| Tốc Độ Khung Hình | 60 fps | Tối đa |
| Kích Thước Cảm Biến | 1/2.9" | |
| Loại Màn Trập | Global Shutter | Không bị nhòe do chuyển động |
| Màu/Đơn Sắc | Màu | Cảm biến màu RGB |
| Kích Thước Pixel | 3.45 μm x 3.45 μm |
Thông Số Hệ Thống Bộ Xử Lý
Module Điện Toán NVIDIA Xavier NX
| Thành Phần | Đặc Tả | Chi Tiết |
|---|---|---|
| CPU | 6-core NVIDIA Carmel ARM® v8.2 64-bit | Tần số tối đa: 1.9GHz |
| Cache | 6MB L2 + 4MB L3 | |
| GPU | 384-core NVIDIA Volta GPU | |
| Tăng Tốc AI | 48 Tensor Cores | Tối ưu hóa deep learning |
| Bộ Nhớ | 8 GB 128-bit LPDDR4 | Bộ nhớ hệ thống |
| Bộ Nhớ Lưu Trữ | 16 GB eMMC | Lưu trữ nội bộ |
Thông Số Hệ Thống Quang Học
Hệ Thống Ống Kính
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Loại Ngàm | S-Mount (M12) | Ren tiêu chuẩn |
| Ống Kính Tiêu Chuẩn | Tiêu cự thay đổi 12mm | Mặc định từ nhà máy |
| Tùy Chọn Có Sẵn | 6mm, 8mm, 16mm, 25mm | Ống kính tùy chọn |
| Loại Lấy Nét | Lấy nét thay đổi bằng động cơ | Có thể lập trình |
| Khẩu Độ | Tự động/Thủ công | Điều khiển bằng phần mềm |
Hệ Thống Chiếu Sáng
| Thông Số | Đặc Tả | Ghi Chú |
|---|---|---|
| Số Lượng LED | 8 x LED trắng PWM | Cường độ có thể lập trình |
| Phương Pháp Điều Khiển | PWM (Pulse Width Modulation) | Điều khiển chính xác |
| Loại LED | LED trắng | Chiếu sáng trung tính về màu |
| Quản Lý Nguồn | Điều khiển nhiệt tích hợp | Quản lý nhiệt |
Thông Số Kết Nối

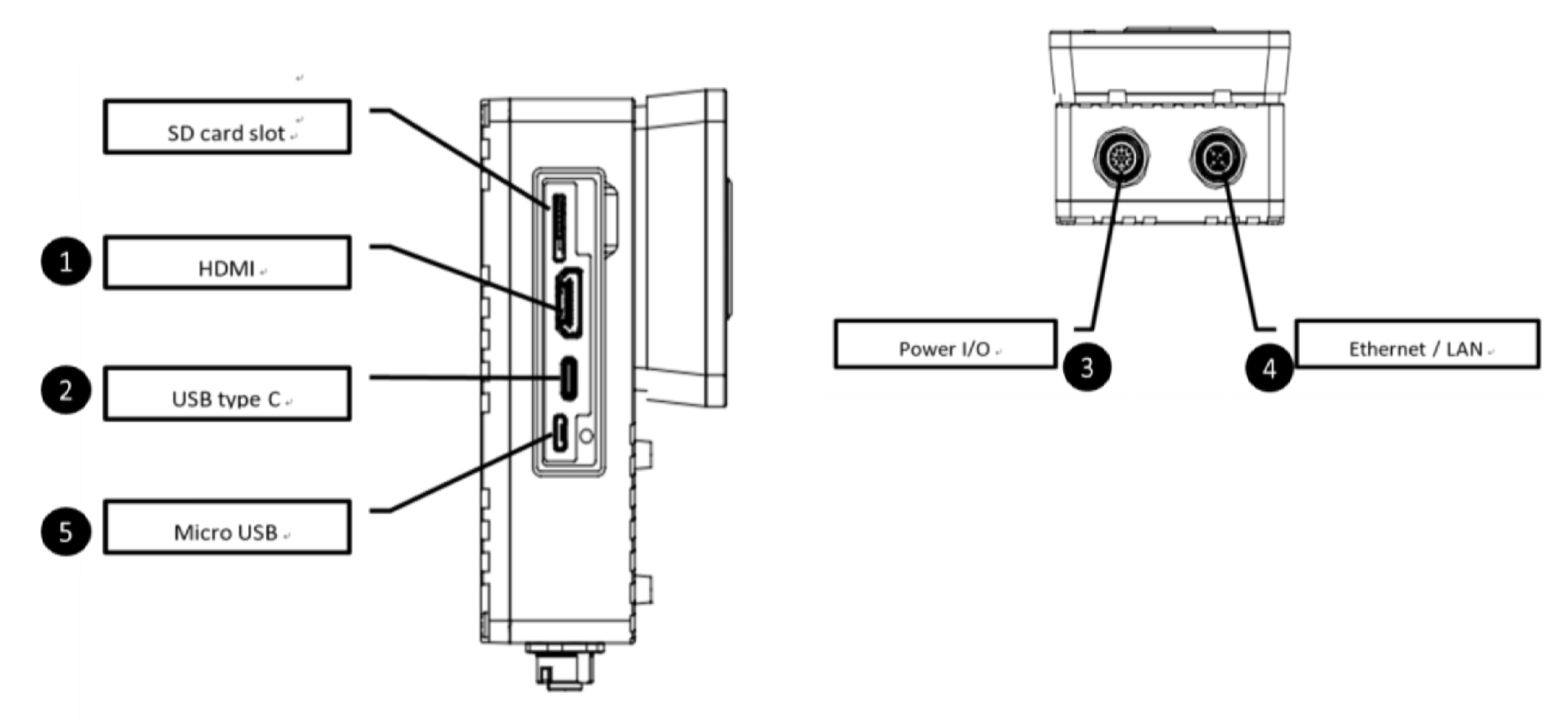

Cổng Bên Ngoài
| Cổng # | Loại | Đầu Nối | Mô Tả |
|---|---|---|---|
| 1 | HDMI | HDMI 2.0 | Không sử dụng trên OV20i |
| 2 | USB Type-C | USB 3.0 | Dongle ethernet tùy chọn |
| 3 | Power I/O | M12 A-Coded 17 Pin | Nguồn, Digital I/O, RS485 |
| 4 | Ethernet | M12 X-Coded | Mạng, giao tiếp PLC |
| 5 | Micro USB | Micro USB | Truy cập lập trình khẩn cấp |
Thông Số Mạng
| Tham Số | Thông Số Kỹ Thuật | Ghi Chú |
|---|---|---|
| Ethernet | 10/100/1000 Base-T | Hỗ trợ Gigabit |
| Giao Thức | Ethernet/IP, Profinet | Giao thức công nghiệp |
| IP Mặc Định | 192.168.0.100 | Static mặc định |
| IP Khẩn Cấp | 192.168.55.1 | Truy cập qua Micro-USB |
| Hỗ Trợ DHCP | Có | Có thể cấu hình |
Thông Số Digital I/O
| Tín Hiệu | Pin | Số Lượng | Loại | Thông Số Kỹ Thuật |
|---|---|---|---|---|
| Trigger Input | 16 | 1 | Digital Input | NPN Active Low - Kéo về GND để kích hoạt |
| Digital Input 0 | 8 | 1 | Digital Input | NPN Active Low - Kéo về GND để kích hoạt |
| Digital Input 1 | 9 | 1 | Digital Input | NPN Active Low - Kéo về GND để kích hoạt |
| Digital Output 0 | 10 | 1 | Digital Output | NPN Sinking - Tối đa 100mA, sinks về GND khi active |
| Digital Output 1 | 11 | 1 | Digital Output | NPN Sinking - Tối đa 100mA, sinks về GND khi active |
| Reset | 15 | 1 | Điều Khiển Hệ Thống | NPN Active Low - Kéo về GND để khởi động lại |
ghi chú

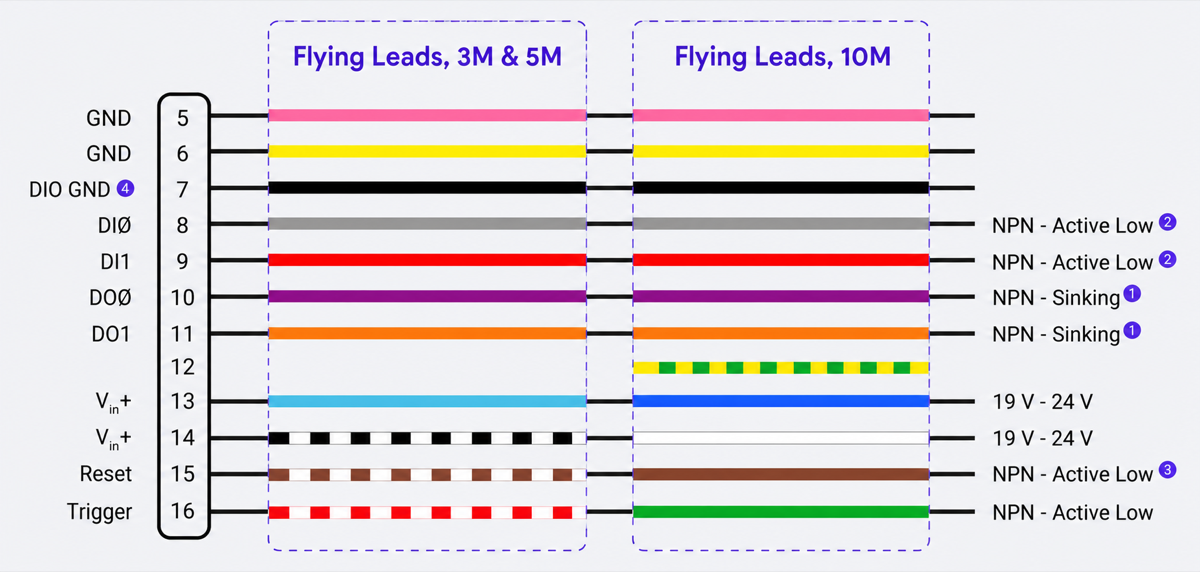

Hình cáp cũ: sơ đồ này thể hiện màu dây flying-leads gốc được sử dụng bởi cáp 3M & 5M. Nếu cáp của bạn khớp với các màu này, hãy đấu dây trực tiếp từ đó. Nếu không khớp (cáp 10M, màu đặc cộng với dây Vàng/Xanh lá trên pin 12), xem Wire Color Reference để biết màu sắc của cáp 3M & 5M so với 10M.
Đặc Tính Điện Của I/O
| Tham Số | Thông Số Kỹ Thuật | Ghi Chú |
|---|---|---|
| Dải Điện Áp Đầu Vào | 0-24 VDC | |
| Logic Đầu Vào | Kéo về GND = Active | Tương thích NPN |
| Dòng Đầu Ra | Tối đa 100 mA | Mỗi đầu ra |
| Logic Đầu Ra | Sinking về GND | Khi active |
| Trạng Thái Đầu Ra | Floating | Khi không active |
cảnh báo
- Digital outputs (DO0 / DO1) là NPN open-collector, chỉ sinking. Chúng kéo đường tín hiệu về GND khi active và không thể sourcing +24 V. Phải cung cấp một điện trở pull-up hoặc tải ngoài đến +24 V để hoạt động đúng.
- DIO GND (Pin 7) phải được kết nối với GND để chức năng digital input hoạt động
- DIO GND được nối với GND thông qua cầu chì nhiệt
- Khi kết nối với các hệ thống có nguồn cấp khác nhau, sử dụng DIO GND để nối các đường GND với nhau
- Reset (Pin 15) - Kéo về GND để khởi động lại camera (không cần thiết cho hầu hết các ứng dụng, giữ floating để tránh khởi động lại ngoài ý muốn)

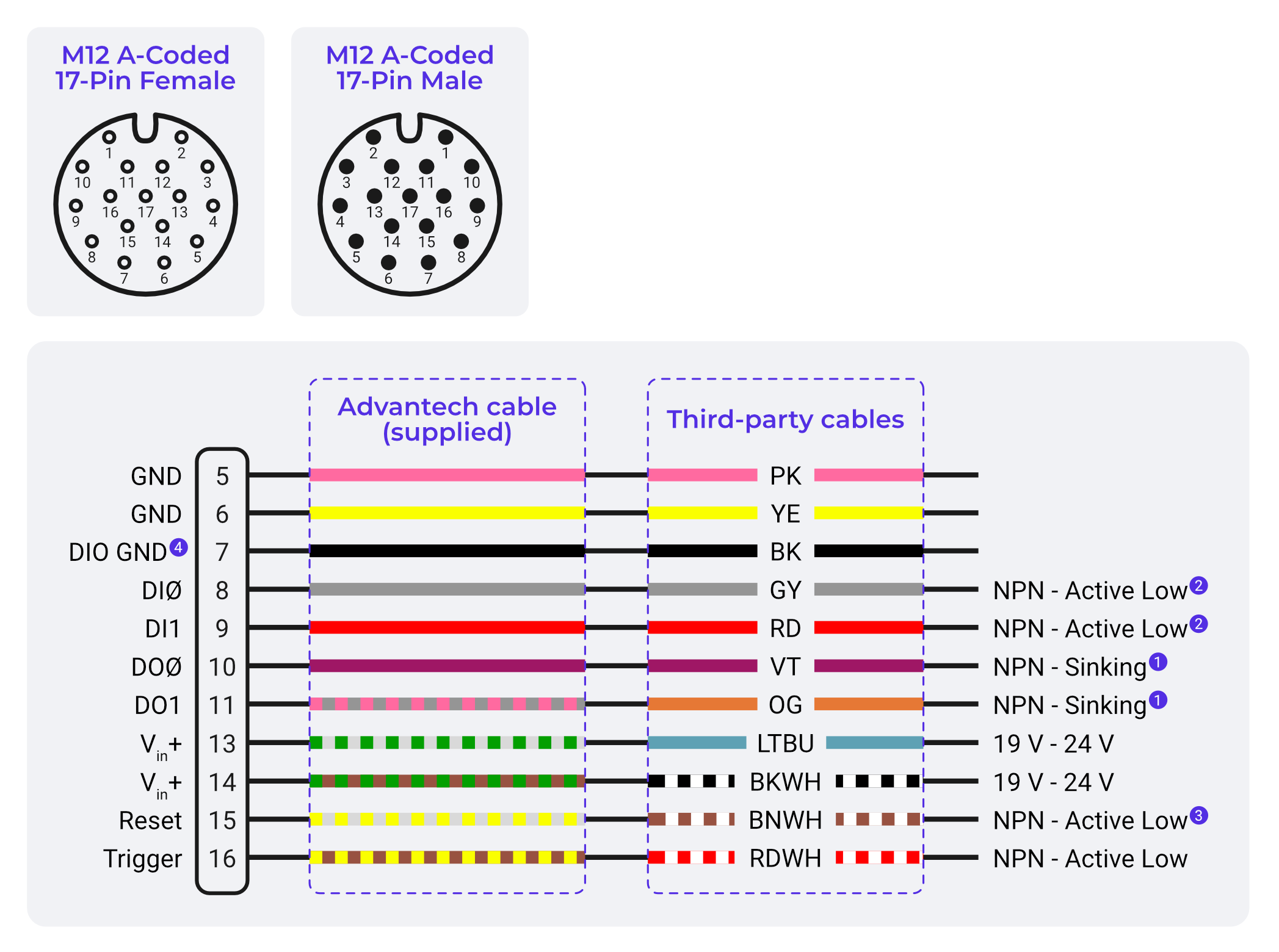

Sơ Đồ Chân Đầu Nối M12 A-Coded 17 Pin
Bảng Phân Bổ Chân
Màu dây của cáp Power & I/O flying-leads phụ thuộc vào chiều dài cáp. Cáp 3M và 5M sử dụng màu phụ có sọc, trong khi cáp 10M sử dụng màu đơn sắc và bao gồm một dây bổ sung ở chân 12. Xác định cáp của bạn theo chiều dài trước khi đấu dây.
| Chân | Tín Hiệu | Màu Dây (Cáp 3M & 5M) | Màu Dây (Cáp 10M) | Chức Năng |
|---|---|---|---|---|
| 5 | GND | Pink (PK) | Pink (PK) | Power Ground |
| 6 | GND | Yellow (YE) | Yellow (YE) | Power Ground |
| 7 | DIO GND | Black (BK) | Black (BK) | Digital I/O Ground |
| 8 | DI0 | Gray (GY) | Gray (GY) | Digital Input 0 - NPN Active Low |
| 9 | DI1 | Red (RD) | Red (RD) | Digital Input 1 - NPN Active Low |
| 10 | DO0 | Violet (VT) | Violet (VT) | Digital Output 0 - NPN Sinking |
| 11 | DO1 | Orange (OG) | Orange (OG) | Digital Output 1 - NPN Sinking |
| 12 | Reserved | Không có dây | Yellow/Green (YEGN) | Không kết nối nội bộ |
| 13 | Vin+ | Light Blue (LTBU) | Blue (BU) | Power Input Positive (19-24V) |
| 14 | Vin+ | Black/White (BKWH) | White (WH) | Power Input Positive (19-24V) |
| 15 | Reset | Brown/White (BNWH) | Brown (BN) | System Reset - NPN Active Low |
| 16 | Trigger | Red/White (RDWH) | Green (GN) | Trigger Input - NPN Active Low |
| 1,2,3,4,17 | Reserved | - | - | Không kết nối |
cẩn trọng
Trên cáp 10M, dây Yellow/Green ở chân 12 không phải là dây tiếp đất bảo vệ, và dây Green đơn sắc ở chân 16 là ngõ vào Trigger. Không đấu dây chỉ theo quy ước màu sắc. Để dây ở chân 12 không kết nối.
Kết Nối Nguồn
Thiết Kế Ngõ Vào Nguồn Kép:
- Chân 13 & 14: Cả hai đều được kết nối với Vin+ (19-24V dương)
- Chân 5 & 6: Cả hai đều được kết nối với GND (power ground)
- Kết nối kép cung cấp dự phòng và đảm bảo điện áp ổn định trên toàn bộ các thành phần
ghi chú
Nếu nguồn không đủ, hãy điều chỉnh đấu dây để đảm bảo rằng nguồn 24V được kết nối với cả hai cổng Vin+ (chân 13 & 14), thay vì chỉ kết nối vào một đầu duy nhất.
Xử Lý Tín Hiệu Hình Ảnh
| Tính Năng | Khả Năng | Ghi Chú |
|---|---|---|
| Color Debayering | Tăng tốc phần cứng | Xử lý thời gian thực |
| Điều Khiển Độ Sắc Nét | Có thể điều chỉnh | Cấu hình bằng phần mềm |
| White Balance | Auto/Manual | Hiệu chỉnh CCM |
| Giảm Nhiễu | Hiệu chỉnh dark noise | Hiệu suất trong điều kiện ánh sáng yếu |
| Điều Khiển Độ Sáng | Điều chỉnh bằng phần mềm | Bù trừ phơi sáng |
| Hiệu Chỉnh Méo Ống Kính | Dựa trên phần mềm | Tùy theo tiêu cự cụ thể |
Thông Số Xử Lý AI
| Tham Số | Thông Số Kỹ Thuật | Ghi Chú |
|---|---|---|
| AI Framework | NVIDIA DeepStream SDK | Tối ưu hóa cho Xavier NX |
| Loại Model | Classification, Segmentation | Kiểm tra dựa trên AI |
| Chế Độ Huấn Luyện | Fast, Accurate/Production | Chỉ dành cho Classification |
| Tốc Độ Inference | Thời gian thực | Có khả năng 60 fps |
| Lưu Trữ Model | Cục bộ trên thiết bị | 16 GB eMMC |
Đồng Bộ Hóa & Kích Hoạt
| Chế Độ | Loại | Mô Tả |
|---|---|---|
| Hardware Trigger | Digital Input | Kích hoạt bằng tín hiệu bên ngoài |
| Software Trigger | Mạng/Thủ công | Kích hoạt bằng PLC hoặc thủ công |
| Aligner Trigger | Phần mềm | Kích hoạt dựa trên template |
| Interval Trigger | Dựa trên bộ đếm thời gian | Kích hoạt định kỳ |
Thông Số Hiệu Năng
| Tham Số | Thông Số Kỹ Thuật | Ghi Chú |
|---|---|---|
| Tốc Độ Xử Lý | Thời gian thực @ 60 fps | Phụ thuộc vào độ phức tạp của model AI |
| Độ Trễ | <100ms | Từ khi trigger đến khi có kết quả (điển hình) |
| Độ Chính Xác | Phụ thuộc vào model | Dựa trên chất lượng huấn luyện |
| Thông Lượng | Lên đến 3600 lần kiểm tra/phút | Ở tốc độ 60 fps |
Nội Dung Gói Tiêu Chuẩn
| Mục | Số Lượng | Mô Tả |
|---|---|---|
| Camera OV20i | 1 | Đơn vị camera chính |
| Tấm Lắp Đặt | 1 | Đã bao gồm phần cứng |
| Cáp Nguồn I/O | 1 | Đầu nối M12 với terminal block |
| Cáp Ethernet | 1 | M12 sang RJ45 |
| Tài Liệu | 1 bộ | Hướng dẫn khởi động nhanh |
Tuân Thủ & Tiêu Chuẩn
| Tiêu Chuẩn | Tuân Thủ | Mô Tả |
|---|---|---|
| Chứng Nhận CE | Có | Phù hợp tiêu chuẩn Châu Âu |
| FCC | Có | Tương thích điện từ của Hoa Kỳ |
| Cấp Bảo Vệ IP | IP54 | Chống bụi và nước |
| IEC 704-1:1982 | Có | Áp suất âm thanh ≤ 70 dB(A) |
| Tiêu Chuẩn Công Nghiệp | Nhiều | Ethernet/IP, Profinet |
🔗 Xem Thêm
- Hướng Dẫn Cài Đặt Nhanh OV20i
- Bảng Ống Kính + FOV
- Hướng Dẫn Đấu Dây Nguồn + M12
- Thông Số Kỹ Thuật Điện
Hỗ Trợ Kỹ Thuật
Để nhận hỗ trợ kỹ thuật:
- Overview Support: support@overview.ai
- Tài Liệu: Có sẵn trong sổ tay này
Thông số kỹ thuật có thể thay đổi mà không cần báo trước. Để có thông số mới nhất, vui lòng tham khảo tài liệu mới nhất.
