Thông Số Điện
Trang này trình bày các thông số điện và các tham số vận hành an toàn cho camera OV20i, bao gồm yêu cầu nguồn điện, hành vi I/O, sơ đồ chân và giới hạn dòng điện.
Yêu Cầu Nguồn Điện
- Điện Áp Đầu Vào: Nguồn cấp điện được điều chỉnh 19–24 VDC
- Dòng Tiêu Thụ: 1 A (điển hình)
- Công Suất Tiêu Thụ: ~10 W điển hình
- Nguồn Cấp Khuyến Nghị: 24 VDC, 1 A (tối thiểu)
Đầu Nối Nguồn:
- Đầu nối đực M12 A-coded, 17 chân
- Chỉ các chân 5, 6 (GND) và 13, 14 (VIN) được sử dụng cho nguồn điện
Thông Số Digital I/O
OV20i hỗ trợ 5 đường digital I/O thông qua đầu nối power I/O:
| Loại | Số Đường | Logic | Định Mức Dòng |
|---|---|---|---|
| Inputs | 3 | Tương thích NPN (sinking logic) | – |
| Outputs | 2 | NPN open collector | 100 mA tối đa mỗi đường |
| Trigger Input | 1 | Kéo về GND để kích hoạt | – |
- Bảo Vệ Đầu Ra: Bảo vệ quá dòng với cầu chì nhiệt bên trong
- DIO GND: Phải được nối với ground của PLC/hệ thống để phát hiện đầu vào đáng tin cậy
Digital outputs (DO0 / DO1) là NPN open-collector, chỉ sinking. Chúng kéo đường tín hiệu về GND khi được kích hoạt và không thể cấp +24 V. Cần cung cấp một điện trở pull-up ngoài hoặc tải đến +24 V để hoạt động đúng cách.

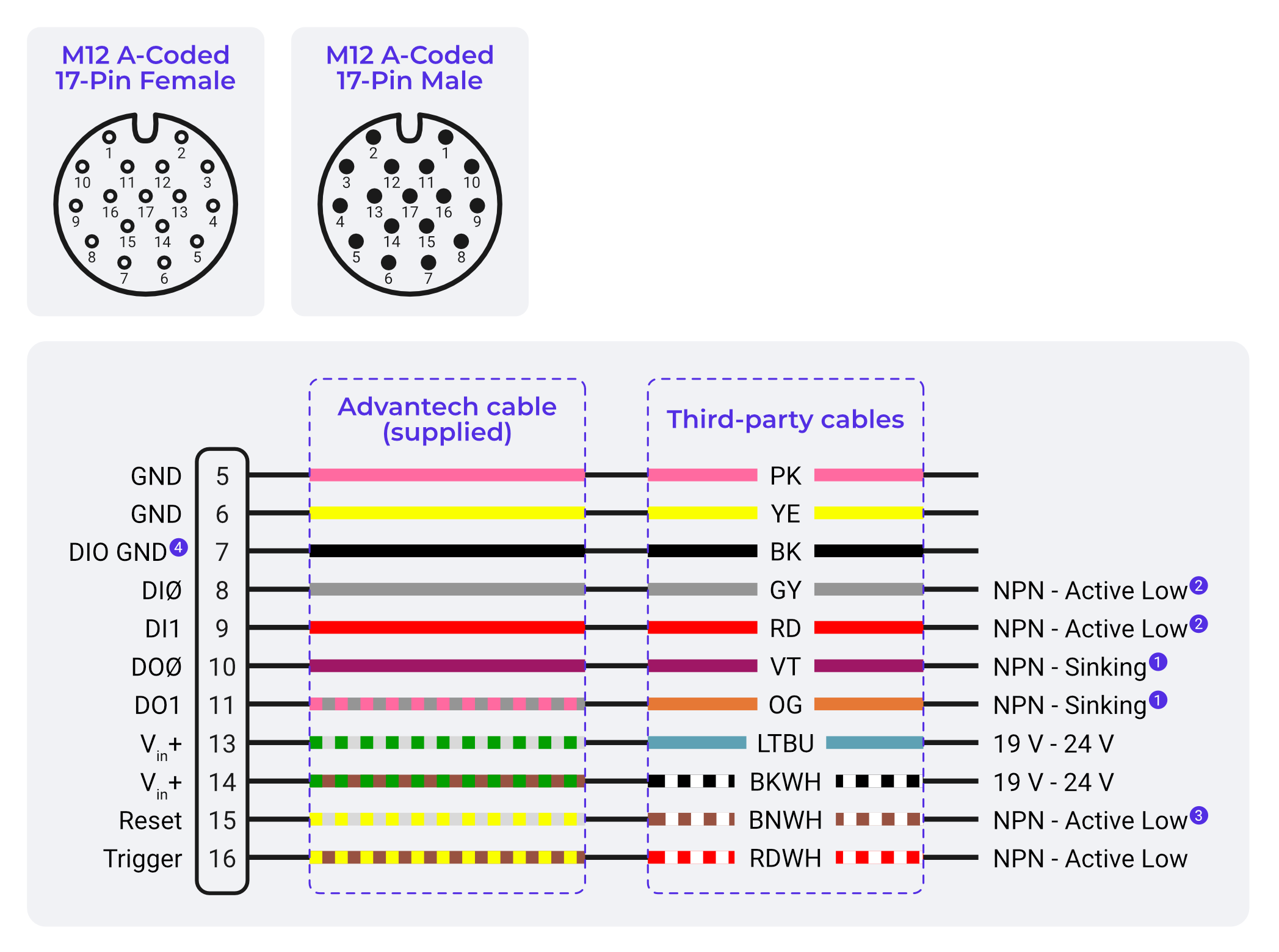

Sơ Đồ Chân Đầu Nối I/O (M12 A-Coded, 17 chân)
Hình ảnh cáp cũ: sơ đồ này hiển thị các màu flying-leads gốc được sử dụng bởi các cáp 3M & 5M. Nếu cáp của bạn khớp với các màu này, hãy đấu dây trực tiếp từ nó. Nếu không khớp (cáp 10M, màu đơn cộng với một dây Vàng/Xanh trên chân 12), hãy xem Tham Khảo Màu Dây để biết màu dây của cáp 3M & 5M so với cáp 10M.
| Chân | Tín Hiệu | Chức Năng |
|---|---|---|
| 5–6 | Power GND | Đường về 0V |
| 7 | DIO GND | Đường về của Digital I/O |
| 8 | Digital Input 0 | Đầu vào từ sensor hoặc PLC (NPN) |
| 9 | Digital Input 1 | Đầu vào từ sensor hoặc PLC (NPN) |
| 10 | Digital Output 0 | Đầu ra NPN open collector |
| 11 | Digital Output 1 | Đầu ra NPN open collector |
| 12 | RS232 RX | Tùy chọn (không thường được sử dụng) |
| 13–14 | Power VIN | Đầu vào nguồn +24 VDC |
| 15 | Reset Input | Kéo xuống thấp để khởi động lại (chỉ khi được hướng dẫn) |
| 16 | Trigger Input | Đầu vào trigger phần cứng chính (NPN/dry) |
| Khác | Dự phòng / Không sử dụng | Không kết nối |
Cổng Giao Tiếp
| Cổng | Loại | Sử Dụng |
|---|---|---|
| RJ45 | M12 X-Coded Ethernet | Giao tiếp mạng Gigabit |
| Micro USB | USB 2.0 | Khôi phục IP khẩn cấp |
- IP Micro USB:
192.168.55.1(tự động khi kết nối với PC) - IP Camera Chính (mặc định):
192.168.0.100
Ghi Chú Thiết Kế Điện
- Sử dụng sensor/relay tương thích NPN khi có thể.
- Kéo về GND để kích hoạt inputs.
- Outputs yêu cầu nguồn 24 V ngoài để điều khiển tải.
- Không vượt quá 100 mA cho mỗi đường output.
- Luôn kết nối DIO GND với GND của hệ thống ngoài để hoạt động đáng tin cậy.
Bảo Vệ & An Toàn
- Cầu chì nhiệt tích hợp bảo vệ đường về DIO GND
- Đảm bảo nối đất đúng cách để tránh inputs bị floating hoặc nhiễu
- Outputs ở trạng thái floating trừ khi được kích hoạt (NPN open collector)
