Cài Đặt Phần Cứng và Kết Nối Lần Đầu

Chuyên đề này cung cấp sự so sánh giữa các camera OV20i và OV80i, tổng quan về yêu cầu nguồn điện, bố trí LED và các chỉ báo trạng thái hệ thống, cũng như các lưu ý khi lắp đặt và các phương pháp tốt nhất.

Video Hướng Dẫn

Xem chủ đề này trong thực tế: Deploy AI Inspection in Minutes

Tổng Quan Chuyên Đề

Mục Tiêu Học Tập

  • Kết Nối → Cấp nguồn và xác minh hoạt động của phần cứng
  • Kích Hoạt → Đưa camera lên mạng và hoạt động
  • Cấu Hình → Thiết lập mạng và cài đặt hệ thống
  • Tạo 2 Recipe → Xây dựng các mô hình classification và segmentation
  • Xây Dựng Logic → Triển khai tự động hóa với Node-RED

Những Gì Bạn Sẽ Nhận Được

  • Kiến thức về thiết bị
  • Sự tự tin về kỹ thuật
  • Kỹ năng xử lý sự cố khi triển khai tại hiện trường
  • Hiểu biết về các flow cơ bản của Node-RED

Kiểm Tra Thiết Bị

  • Camera
  • Bộ chuyển đổi nguồn và cáp nguồn M12 + cáp ethernet
  • Vật mẫu để kiểm tra
  • Tài liệu và thẻ tham khảo nhanh

So Sánh Model Camera

OV20i - Giải Pháp Plug-and-Play

  • Đèn LED tích hợp sẵn với các vùng chiếu sáng được điều khiển bằng phần mềm
  • Lấy nét điều khiển bằng phần mềm - không cần điều chỉnh thủ công
  • 1.6 MP
  • Global shutter

OV80i - Sức Mạnh Tùy Biến

  • Ống kính C-mount linh hoạt - chọn quang học tối ưu cho từng ứng dụng
  • Yêu cầu ánh sáng ngoài - kiểm soát tối đa cho ánh sáng chuyên dụng
  • 8 MP
  • Roller shutter
  • Khả năng xử lý cao hơn - xử lý các kịch bản kiểm tra đa nhiệm và phức tạp
note

Sự khác biệt vật lý chính: Số chân M12 Connector

  • OV20i: M12 17 chân
  • OV80i: M12 12 chân

Cấp Nguồn

Yêu Cầu Nguồn Điện

  • Điện Áp: 19-24 VDC
  • Công Suất Tiêu Thụ:
    • Tối đa: 18W
    • Thông thường: 15W
  • Kết Nối: M12 connector với breakout cable

Kết Nối Nguồn OV20i

  • M12 17-pin connector đến camera
  • Breakout cable cung cấp các kết nối dây riêng lẻ
  • Đầu nối nguồn: Đánh dấu rõ ràng + và - trên breakout

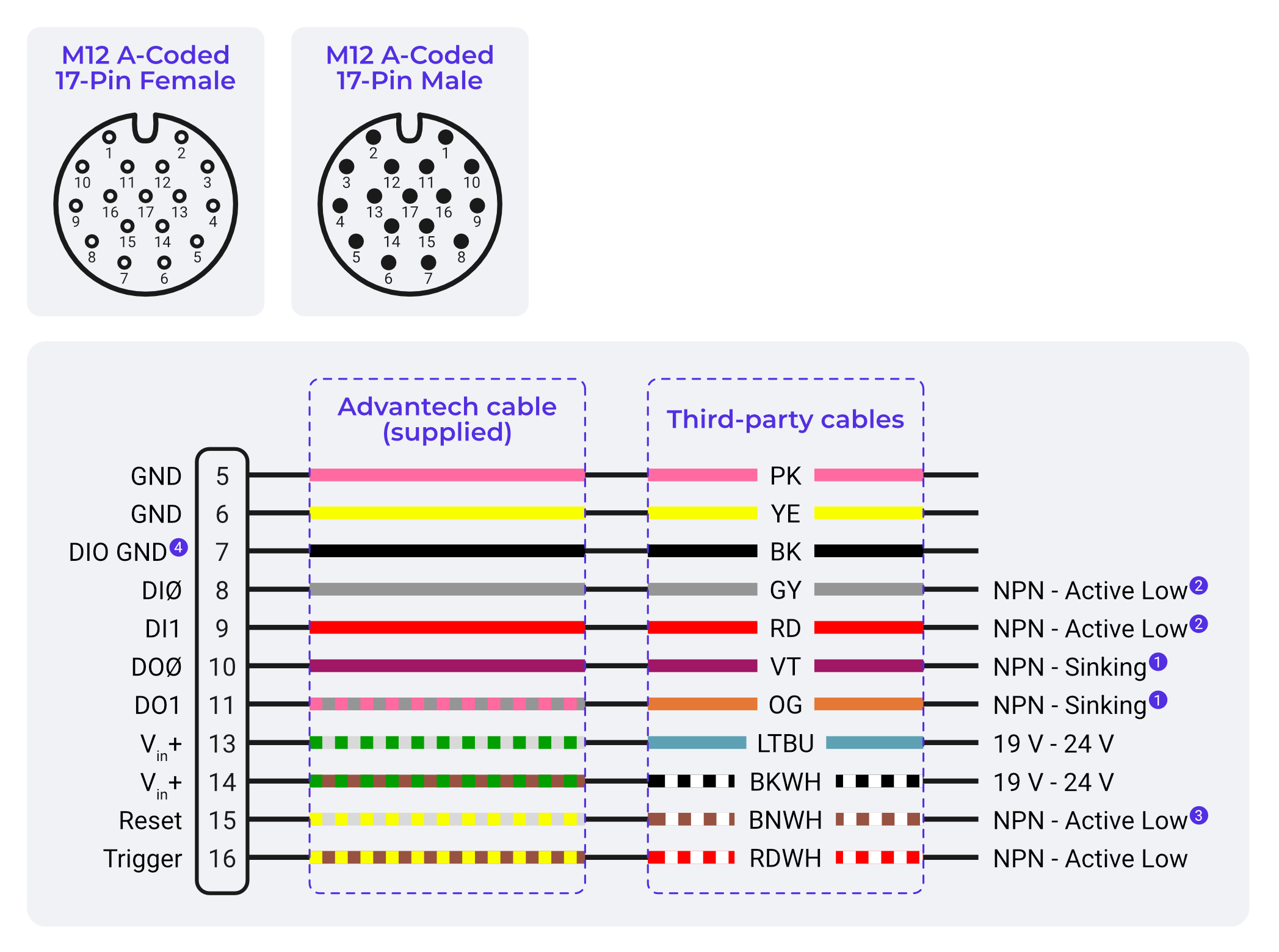

Sơ đồ đấu dây OV20i

Chỉ Báo Trạng Thái LED và Tình Trạng Hệ Thống

Bố Trí LED:

  • LED Nguồn (Xanh lá): Biểu thị camera đang nhận nguồn đúng
  • LED Mạng: Hiển thị trạng thái kết nối Ethernet
  • LED Trạng Thái: Chỉ báo hoạt động của hệ thống

Các Trạng Thái LED Nguồn

  • Xanh Sáng Liên Tục: Nguồn cấp đúng thông số, camera hoạt động
  • Tắt: Không có nguồn hoặc nguồn cấp không đủ
  • Mờ/Nhấp Nháy/Đỏ: Sự cố nguồn cấp - kiểm tra điện áp và khả năng chịu dòng

Chỉ Báo Trạng Thái Hệ Thống

  • Sáng Liên Tục: Hệ thống hoạt động đầy đủ và sẵn sàng
  • Nhấp Nháy Chậm: Hệ thống đang khởi động (bình thường trong 30-60 giây đầu)
  • Nhấp Nháy Nhanh: Lỗi hệ thống hoặc vấn đề cấu hình
  • Tắt: Hệ thống chưa khởi động hoàn toàn hoặc lỗi phần cứng

Sử Dụng LED để Xử Lý Sự Cố

  • Kiểm Tra Đầu Tiên: Luôn xác minh trạng thái LED trước khi xử lý sự cố nâng cao
  • Theo Từng Model: Biết các LED nào hoạt động trên mỗi loại camera
  • Chẩn Đoán Từ Xa: LED có thể quan sát được để kỹ thuật viên hướng dẫn qua điện thoại
  • Tài Liệu: Bao gồm thông tin tham khảo LED trong các quy trình bảo trì

Các Phương Pháp Tốt Nhất Khi Lắp Đặt

Tùy Chọn Lắp Đặt và Lưu Ý

  • Lắp Mặt Trước: Mặt camera dễ tiếp cận
  • Lắp Mặt Sau: Được bảo vệ tốt hơn, phù hợp với môi trường khắc nghiệt
  • Cách Ly Rung Động: Sử dụng vòng đệm cao su hoặc đệm cách ly khi cần
  • Khả Năng Tiếp Cận: Lên kế hoạch cho việc tiếp cận để vệ sinh và bảo trì

Định Tuyến và Quản Lý Cáp

  • Bán Kính Uốn Cong: Tôn trọng bán kính uốn cong tối thiểu cho cáp M12
  • Giảm Căng Dây: Sử dụng cable gland và phụ kiện giảm căng dây
  • Lưu Ý EMI: Định tuyến tránh xa các cáp điện công suất cao khi có thể
  • Độ Linh Hoạt: Cho phép chuyển động cơ học và giãn nở nhiệt

Lưu Ý Về Môi Trường

  • Chuẩn IP: Thân camera được đánh giá cho môi trường công nghiệp
  • Vệ Sinh: Môi trường cấp thực phẩm có thể yêu cầu các lưu ý đặc biệt
  • Ánh Sáng: Lên kế hoạch cho ảnh hưởng của ánh sáng môi trường đến việc kiểm tra
  • Nhiệt Độ: Tính đến lượng nhiệt sinh ra từ camera trong thiết kế
