Hardware-Einrichtung und erste Verbindung

Dieses Deep Dive bietet einen Vergleich zwischen den Kameras OV20i und OV80i, einen Überblick über die Stromversorgungsanforderungen, das LED-Layout und die Systemstatusanzeigen sowie Hinweise zur Installation und Best Practices.

Videoanleitung

Sehen Sie sich dieses Thema in Aktion an: Deploy AI Inspection in Minutes

Deep Dive Übersicht

Lernziele

• Connect → Stromversorgung herstellen und Hardware-Betrieb überprüfen
• Activate → Kameras online und aktiv schalten
• Configure → Netzwerk- und Systemeinstellungen konfigurieren
• Create 2 Recipes → Klassifizierungs- und Segmentierungsmodelle erstellen
• Build Logic → Automatisierung mit Node-RED implementieren

Was Sie mitnehmen

• Kenntnisse über die Hardware
• Technisches Selbstvertrauen
• Fähigkeiten zur Fehlerbehebung bei der Vor-Ort-Inbetriebnahme
• Verständnis grundlegender Node-RED Flows

Ausrüstungsprüfung

• Kamera
• Netzteil und M12-Stromkabel + Ethernet-Kabel
• Musterprüfobjekte
• Dokumentation und Kurzreferenzkarten

Kameramodell-Vergleich

OV20i – Die Plug-and-Play-Lösung

• Integrierte LED-Beleuchtung mit softwaregesteuerten Zonen
• Softwaregesteuerter Fokus – keine manuelle Justierung erforderlich
• 1,6 MP
• Global Shutter

OV80i – Das anpassbare Kraftpaket

• Flexibilität durch C-Mount-Objektive – optimale Optik für die Anwendung wählbar
• Externe Beleuchtung erforderlich – maximale Kontrolle für spezialisierte Beleuchtung
• 8,3 MP
• Rolling Shutter
• Höhere Verarbeitungsleistung – bewältigt komplexe Multi-Inspektionsszenarien

hinweis

Wesentlicher physischer Unterschied: M12-Steckerpolzahl

• OV20i: 17-poliger M12
• OV80i: 12-poliger M12

Stromversorgung

Stromversorgungsanforderungen

• Spannung: 19–24 VDC
• Leistungsaufnahme:
  • Maximum: 18 W
  • Typisch: 15 W
• Anschluss: M12-Stecker mit Breakout-Kabel

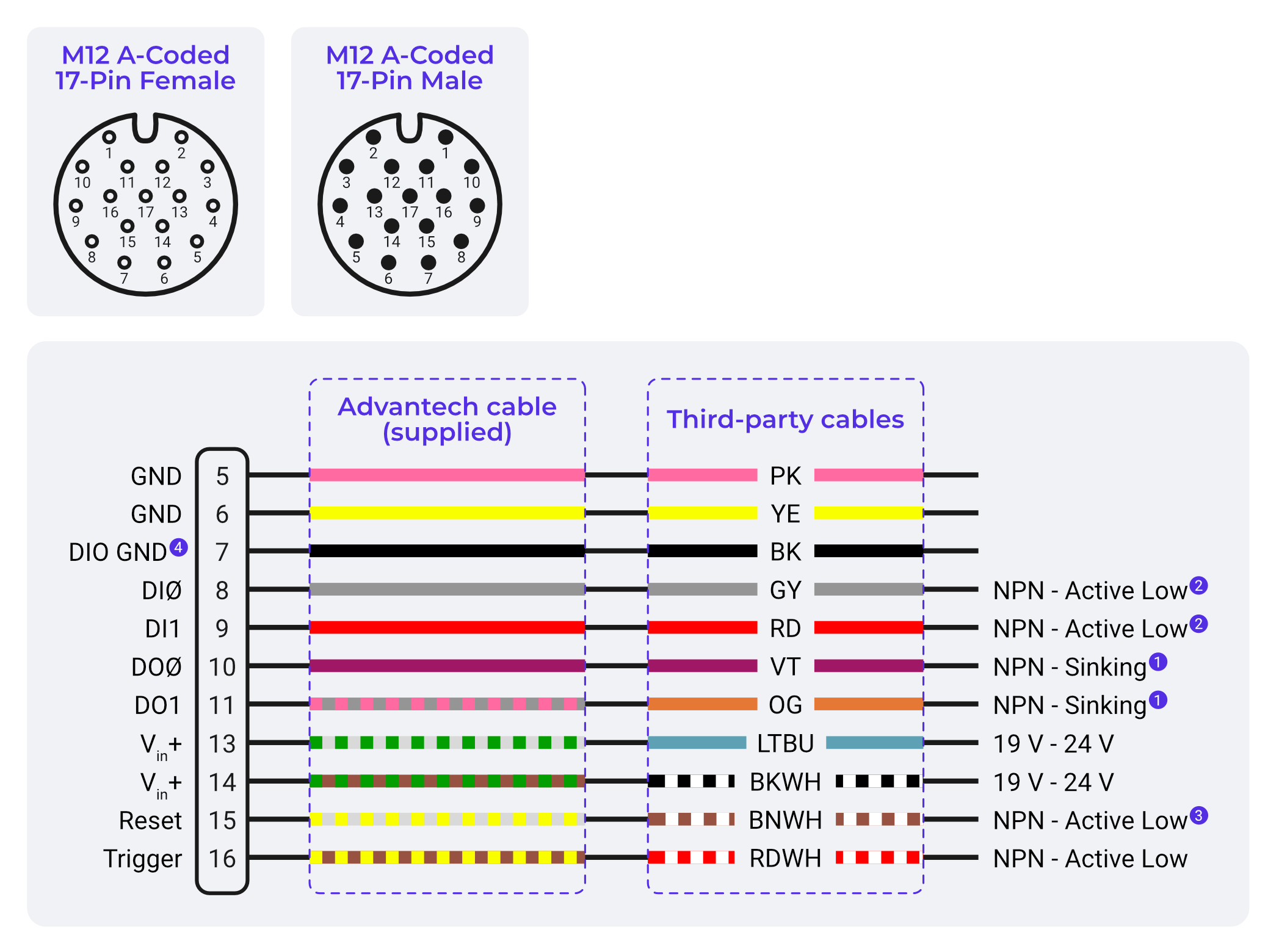

OV20i-Stromanschluss

• M12 17-poliger Stecker an der Kamera
• Breakout-Kabel bietet einzelne Aderanschlüsse
• Stromklemmen: Deutlich mit + und – am Breakout gekennzeichnet

hinweis

Legacy-Kabelbild: Dieses Diagramm zeigt die ursprünglichen Aderfarben der 3M- und 5M-Kabel. Wenn Ihr Kabel diesen Farben entspricht, verdrahten Sie direkt danach. Falls es nicht übereinstimmt (10M-Kabel, Vollfarben plus eine Gelb/Grün-Ader an Pin 12), siehe die Wire Color Reference für den Vergleich der 3M- und 5M- gegenüber den 10M-Kabelfarben.

LED-Statusanzeigen und Systemzustand

LED-Layout:

• Power LED (Grün): Zeigt an, dass die Kamera korrekt mit Strom versorgt wird
• Netzwerk-LED: Zeigt den Status der Ethernet-Verbindung an
• Status-LED: Betriebsanzeige des Systems

Zustände der Power-LED

• Dauerhaft Grün: Stromversorgung innerhalb der Spezifikation, Kamera betriebsbereit
• Aus: Keine oder unzureichende Stromversorgung
• Schwach/Flackernd/Rot: Problem mit der Stromversorgung – Spannung und Strombelastbarkeit prüfen

Systemstatusanzeigen

• Dauerhaft: System vollständig betriebsbereit
• Langsames Blinken: System startet (normal für die ersten 30–60 Sekunden)
• Schnelles Blinken: Systemfehler oder Konfigurationsproblem
• Aus: System nicht vollständig hochgefahren oder Hardware-Problem

LEDs zur Fehlerbehebung nutzen

• Erste Prüfung: Vor einer erweiterten Fehlersuche immer den LED-Status prüfen
• Modellspezifisch: Wissen, welche LEDs bei welchem Kameratyp aktiv sind
• Ferndiagnose: LEDs sind sichtbar, um Techniker telefonisch anzuleiten
• Dokumentation: LED-Referenz in Wartungsprozeduren aufnehmen

Best Practices für die physische Installation

Montageoptionen und Überlegungen

• Frontmontage: Kamerafront zugänglich
• Rückmontage: Besser geschützt, geeignet für raue Umgebungen
• Schwingungsisolierung: Bei Bedarf Gummiunterlegscheiben oder Entkopplungshalterungen verwenden
• Zugänglichkeit: Reinigungs- und Wartungszugang einplanen

Kabelführung und -management

• Biegeradius: Mindestbiegeradius für M12-Kabel einhalten
• Zugentlastung: Kabelverschraubungen und Zugentlastungen verwenden
• EMV-Aspekte: Nach Möglichkeit abseits von Hochleistungskabeln verlegen
• Flexibilität: Mechanische Bewegung und thermische Ausdehnung berücksichtigen

Umgebungsbedingungen

• IP-Schutzart: Kameragehäuse für industrielle Umgebungen ausgelegt
• Reinigung: Lebensmittelumgebungen können besondere Anforderungen stellen
• Beleuchtung: Einflüsse des Umgebungslichts auf die Inspektion berücksichtigen
• Temperatur: Wärmeentwicklung der Kamera in der Konstruktion einplanen
