Grundlegende Systemkonfiguration

Dieser Deep Dive behandelt die Strategien für DHCP versus statische IP, die Konfiguration statischer IP-Adressen, Methoden zum Auffinden der IP-Adresse einer Kamera, Best Practices für das Netzwerkarchitekturdesign bei Mehrkamera-Installationen, die Konfiguration wesentlicher Produktionsparameter (einschließlich Zeit, Sicherheit und Backups) sowie Verfahren zum Herunterladen und Analysieren von Systemprotokollen für Diagnosezwecke.

---

Lernziele

Am Ende dieses Deep Dives werden Sie Folgendes verstehen:

• DHCP- vs. statische IP-Strategien für verschiedene Umgebungen
• wie statische IP-Adressen für Produktionsbereitstellungen konfiguriert werden
• Methoden zum Auffinden von Kameras mit unbekannten IP-Adressen
• wie kritische Produktionseinstellungen (Zeit, Sicherheit, Backups) konfiguriert werden
• wie Systemprotokolle heruntergeladen und analysiert werden
• wie die Netzwerkarchitektur für Installationen mit mehreren Kameras geplant wird

DHCP- vs. statische IP-Strategie

Was ist DHCP?

• Dynamic Host Configuration Protocol: Automatische Zuweisung von IP-Adressen
• Funktionsweise: Netzwerk-Router/-Server weist IP-Adressen automatisch zu
• Dynamische Zuweisung: IP-Adressen können sich beim Neustart des Geräts ändern
• Keine manuelle Konfiguration: Gerät fordert IP an, Server stellt verfügbare Adresse bereit
• Häufig in: Büronetzwerken, Heimnetzwerken, temporären Setups

DHCP-Anwendungsfälle

• Tests und temporäre Setups
• Schnelle Demos und Evaluierungen
• Netzwerke mit automatischer IP-Verwaltung
• Büroumgebungen, in denen der Netzwerkadministrator alle IPs verwaltet

Was ist eine statische IP?

• Feste IP-Adresse: Manuell zugewiesen und unveränderlich
• Funktionsweise: Administrator konfiguriert eine bestimmte IP-Adresse manuell auf dem Gerät
• Permanente Zuweisung: IP-Adresse bleibt bei Neustarts und Stromausfällen gleich
• Manuelle Konfiguration erforderlich: IP, Subnetzmaske und Gateway müssen manuell festgelegt werden
• Häufig in: Produktionssystemen, Servern, Industrieanlagen, PLCs

Anwendungsfälle für statische IP

• Produktionsumgebungen (immer empfohlen)
• PLC-Integration und industrielle Netzwerke
• Installationen mit mehreren Kameras
• Systeme mit bestehenden statischen IP-Schemata
• Produktionsregel: Immer statische IP verwenden, um Netzwerkkonflikte zu vermeiden

DHCP-Konfiguration testen

DHCP-Testverfahren

1. Kamera in den DHCP-Modus umstellen in den Netzwerkeinstellungen
2. Kamera mit Internet-Switch oder Router mit DHCP verbinden
3. Kamera neu starten und vollständigen Hochlauf abwarten
4. Kamera erhält neue IP vom DHCP-Server automatisch

Die neue DHCP-IP-Adresse finden

Methode 1: Micro-USB-Zugriff

1. Verbindung über Micro-USB (immer verfügbar unter 192.168.55.1)
2. Netzwerkeinstellungen prüfen, um die zugewiesene DHCP-IP zu sehen
3. Keine Netzwerkkonfiguration auf Ihrem Computer erforderlich

Methode 2: Remote-Zugriffstools

• Tailscale oder ähnliches VPN: Remote-Zugriff auf die Kamera, sofern konfiguriert
• Router-Admin-Oberfläche: DHCP-Client-Liste prüfen
• Netzwerk-Scan-Tools: Nach neuen Geräten scannen

Was passiert, wenn Sie die IP-Adresse der Kamera nicht kennen?

Szenarien mit verlorener IP-Adresse

• Kamera wurde in ein anderes Netzwerk verschoben
• DHCP-Zuweisung hat sich geändert
• Statische IP-Konfiguration vergessen
• Mehrere Kameras mit unbekannten Adressen

Lösung 1: Micro-USB-Methode (funktioniert immer)

• Feste IP-Adresse: 192.168.55.1 (ändert sich nie)
• Keine Netzwerkadapter-Konfiguration erforderlich
• Direkte USB-Verbindung zur Kamera
• Vollzugriff auf die Oberfläche zur Überprüfung der Netzwerkeinstellungen
• Vorteil: Immer eine Backup-Zugriffsmethode verfügbar

Lösung 2: Netzwerk-Discovery-Tools

Wireshark-Netzwerkanalyse:

• Netzwerkverkehr erfassen, um Kamera-Kommunikation zu identifizieren
• Filtern nach MAC-Adresse (sofern vom Etikett bekannt)
• DHCP-Anfragen und -Antworten überwachen
• Professionelle Netzwerk-Fehlersuche möglich

IP-Planung für mehrere Kameras

Netzwerkarchektur-Planung

Konfliktvermeidung:

• Jede Kamera benötigt eine eindeutige IP-Adresse
• IP-Bereiche vor der Installation planen
• Zuweisungen in einer Netzwerktabelle dokumentieren

Vorteile der Netzwerksegmentierung:

• Trennung des Kameraverkehrs vom Büronetzwerk
• Verbesserte Sicherheit durch Isolation
• Bessere Leistung durch dedizierte Bandbreite
• Einfachere Fehlersuche und Wartung

Beispiele für Produktionsnetzwerkschemata

Schema 1: Funktionsbasierte Segmentierung

• Produktionskameras: 192.168.1.100-120
• Qualitätskameras: 192.168.1.150-170
• Steuerungssysteme: 192.168.2.X-Netzwerk
• Büronetzwerk: 192.168.10.X-Netzwerk

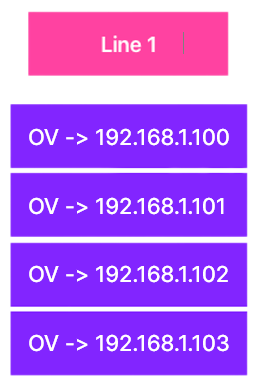

Schema 2: Linienbasierte Segmentierung

• Linie 1 Kameras: 192.168.1.100-110
• Linie 2 Kameras: 192.168.1.120-130
• Linie 3 Kameras: 192.168.1.140-150
• Infrastruktur: 192.168.1.200-220

Zeit- und Datumskonfiguration

NTP-Synchronisationseinrichtung

Vorteile des Network Time Protocol:

• Wesentlich für Rückverfolgbarkeit: Genaue Zeitstempel auf allen Inspektionen
• Automatische Zeitsynchronisation: Keine manuellen Zeitanpassungen erforderlich
• Zeitzoneneinstellungen: Anpassung an Produktionsschichtpläne
• Backup-Zeitquelle: Sekundärer NTP-Server für Zuverlässigkeit konfigurieren

Konfigurationsschritte:

• Primärer NTP-Server: Unternehmens-NTP-Server oder öffentliche Server verwenden
• Zeitzonenauswahl: Korrekte Zeitzone für den Produktionsstandort festlegen
• Synchronisationsfrequenz: Automatische Synchronisationsintervalle
• Zeitvalidierung: Genaue Zeitanzeige überprüfen

Systemsicherung und Diagnose

Backup-Strategie und Komponenten

Kritische Backup-Elemente:

• Rezeptkonfigurationen: Alle AI-Modelle und Inspektionseinstellungen
• Node-RED-Flows: Benutzerdefinierte Automatisierungslogik und Workflows
• Systemeinstellungen: Netzwerk-, Sicherheits- und Benutzerkonfigurationen
• Kalibrierungsdaten: Kameraspezifische Einstellungen und Ausrichtungen

Backup-Verfahren:

• Automatisierte Exporte: Regelmäßige Backup-Vorgänge planen
• Versionskontrolle: Konfigurationsänderungen im Zeitverlauf verfolgen
• Remote-Speicherung: Backup an Netzwerkspeicherort oder externe Systeme
• Wiederherstellungstests: Backup-Integrität und Wiederherstellungsverfahren überprüfen

Systemprotokolle und Diagnose

Protokollkategorien:

• Systemereignisse: Start, Herunterfahren, Fehlerbedingungen
• Inspektionsergebnisse: Pass/Fail-Daten mit detaillierten Zeitstempeln
• Netzwerkaktivität: Kommunikationsprotokolle und Konnektivitätsprobleme
• Benutzeraktionen: Konfigurationsänderungen und Zugriffsaufzeichnungen

Protokollverwaltung:

• Download-Funktion: Protokolle für Offline-Analyse exportieren
• Protokollrotation: Automatische Bereinigung alter Protokolldateien
• Remote-Überwachung: Integration mit Kunden-Monitoring-Systemen
• Fehlersuche: Protokolle zur systematischen Problemdiagnose nutzen
