基本系統配置

本深入探討涵蓋了 DHCP 與靜態 IP 策略、靜態 IP 地址的配置、查詢相機 IP 地址的方法、多相機部署中的網路架構設計最佳實踐、基本生產引數的配置（包括時間、安全性和備份），以及下載和分析系統日誌以進行診斷的程式。

學習目標​

透過本次深入探討，您將瞭解：

  • 不同環境下的 DHCP 與靜態 IP 策略
  • 如何為生產部署配置靜態 IP 地址
  • 查詢未知 IP 地址的相機的方法
  • 如何配置關鍵生產設定（時間、安全性、備份）
  • 如何下載和分析系統日誌
  • 如何規劃多個相機安裝的網路架構

DHCP 與靜態 IP 策略​

什麼是 DHCP？​

  • 動態主機配置協議：自動分配 IP 地址
  • 工作原理：網路路由器/伺服器自動分配 IP 地址
  • 動態分配：裝置重啟時 IP 地址可能會更改
  • 無需手動配置：裝置請求 IP，伺服器提供可用地址
  • 常見於：辦公室網路、家庭網路、臨時設定

DHCP 使用案例​

  • 測試和臨時設定
  • 快速演示和評估
  • 自動 IP 管理的網路
  • 網路管理員管理所有 IP 的辦公室環境

什麼是靜態 IP？​

  • 固定 IP 地址：手動分配且永不更改
  • 工作原理：管理員手動在裝置上配置特定 IP 地址
  • 永久分配：IP 地址在重啟和斷電後保持不變
  • 需要手動配置：必須手動設定 IP、子網掩碼、閘道器
  • 常見於：生產系統、伺服器、工業裝置、PLC

靜態 IP 使用案例​

  • 生產環境（始終推薦）
  • PLC 整合和工業網路
  • 多相機安裝
  • 具有現有靜態 IP 方案的系統
  • 生產規則：始終使用靜態 IP 以避免網路衝突

測試 DHCP 配置​

DHCP 測試程式​

  1. 在網路設定中將相機更改為 DHCP 模式
  2. 將相機連線到具有 DHCP 的網際網路交換機或路由器
  3. 重啟相機，等待完全啟動
  4. 相機自動從 DHCP 伺服器接收新 IP

查詢新的 DHCP IP 地址​

方法 1：Micro USB 訪問

  1. 透過 micro USB 連線（始終可用的地址為 192.168.55.1）
  2. 檢查網路設定以檢視分配的 DHCP IP
  3. 您的計算機無需網路配置

方法 2：遠端訪問工具

  • Tailscale 或類似的 VPN：如果已配置，遠端訪問相機
  • 路由器管理介面：檢查 DHCP 客戶端列表
  • 網路掃描工具：掃描新裝置

如果您不知道相機的 IP 地址，會發生什麼？​

丟失 IP 地址的場景​

  • 相機移動到不同的網路
  • DHCP 分配發生變化
  • 忘記靜態 IP 配置
  • 多個相機地址未知

解決方案 1：Micro USB 方法（始終有效）​

  • 固定 IP 地址：192.168.55.1（永不更改）
  • 無需網路介面卡配置
  • 直接 USB 連線到相機
  • 訪問完整介面以檢查網路設定
  • 好處：始終有備用訪問方法

解決方案 2：網路發現工具​

Wireshark 網路分析：

  • 捕獲網路流量以識別相機通訊
  • 按 MAC 地址過濾（如果從標籤上已知）
  • 監控 DHCP 請求和響應
  • 專業網路故障排除能力

多個相機的 IP 規劃​

網路架構規劃​

衝突避免：

  • 每個相機需要唯一的 IP 地址
  • 安裝前規劃 IP 範圍
  • 在網路表中記錄分配

網路分段的好處：

  • 將相機流量與辦公網路分開
  • 透過隔離提高安全性
  • 透過專用頻寬改善效能
  • 更容易進行故障排除和維護

示例生產網路方案​

方案 1：基於功能的分段

  • 生產相機：192.168.1.100-120
  • 質量相機：192.168.1.150-170
  • 控制系統：192.168.2.X 網路
  • 辦公網路：192.168.10.X 網路

方案 2：基於生產線的分段

  • 第 1 線相機：192.168.1.100-110
  • 第 2 線相機：192.168.1.120-130
  • 第 3 線相機：192.168.1.140-150
  • 基礎設施：192.168.1.200-220

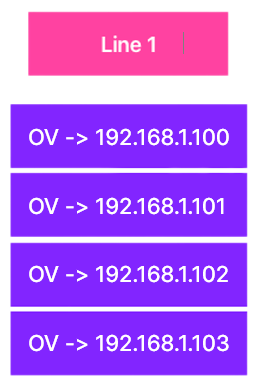

基於生產線的分段網路示例

時間和日期配置​

NTP 同步設定​

網路時間協議的好處：

  • 對可追溯性至關重要：所有檢查的準確時間戳
  • 自動時間同步：無需手動調整時間
  • 時區設定：與生產班次時間表匹配
  • 備用時間源：配置二級 NTP 伺服器以提高可靠性

配置步驟：

  • 主 NTP 伺服器：使用公司 NTP 伺服器或公共伺服器
  • 時區選擇：為生產地點設定正確的時區
  • 同步頻率：自動同步間隔
  • 時間驗證：驗證準確的時間顯示

系統備份和診斷​

備份策略和元件​

關鍵備份專案：​

  • 配方配置：所有 AI 模型和檢查設定
  • Node-RED 流：自定義自動化邏輯和工作流
  • 系統設定：網路、安全和使用者配置
  • 校準資料：特定於相機的設定和對齊

備份程式：​

  • 自動匯出：定期安排備份操作
  • 版本控制：跟蹤配置隨時間的變化
  • 遠端儲存：備份到網路位置或外部系統
  • 恢復測試：驗證備份完整性和恢復程式

系統日誌與診斷​

日誌類別：​

  • 系統事件：啟動、關閉、錯誤條件
  • 檢查結果：合格/不合格資料及詳細時間戳
  • 網路活動：通訊日誌和連線問題
  • 使用者操作：配置更改和訪問記錄

日誌管理：​

  • 下載功能：匯出日誌以便離線分析
  • 日誌輪換：自動清理舊日誌檔案
  • 遠端監控：與客戶監控系統的整合
  • 故障排除：使用日誌進行系統性問題診斷
