第 5 步：設定輸出

您的 AI 模型已訓練完成。現在決定相機如何處理每個透過/失敗結果，以及將結果傳送到何處。

需要回答兩個問題：

1. 如何計算透過/失敗？ 基本模式（規則）或高階模式（Node-RED）。
2. 結果傳送到哪裡？ 獨立模式（僅相機 UI）、傳送到 PLC，或傳送到物理數字輸出。

這兩個問題相互獨立。請在下方選擇您需要的場景，以確定所需的模式和目標組合，然後詳細閱讀相關章節。

What are you trying to do?

Pick your scenario — see exactly which mode and destination you need

The page below covers everything in detail. This picker is a shortcut to the right combination for your line.

Operators read pass/fail from the screen. No PLC, no external wiring beyond power and Ethernet to a laptop or HMI.

Logic: Basic modeDestination: Standalone

What to do

1. Configure pass/fail rules in the IO Block (Basic mode).
2. Done — results show on Live Preview and saved captures.

您使用的是哪個介面版本？

OV20i Web 介面在 v2026.5 中進行了重新設計。請在相機 UI 的右上角檢視您的軟體版本，並選擇匹配的選項卡。您的選擇將貫穿此設定流程的每個頁面。

舊版本

在舊介面中，觸發設定和 IO模組共同位於此輸出步驟。您可以在同一螢幕上選擇觸發模式並設定透過/失敗邏輯。

觸發

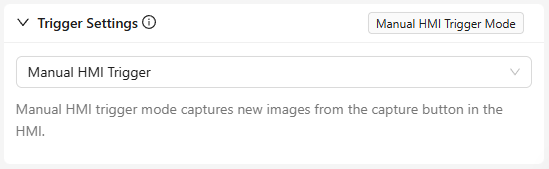

從 Trigger Settings 下拉選單中選擇捕獲的方式（Manual、Hardware、PLC、Aligner 或 Interval）。

IO模組（基本模式）

為每個 ROI 新增規則（例如，類別必須等於 "pass"，或畫素計數小於 N），並將它們組合成整體的透過/失敗。對於超出單個 ROI 規則的任何情況，請單擊 Advanced Mode 開啟 Node-RED。

本頁其餘部分的概念（邏輯模式、輸出目標、PLC 整合、觸發模式和部署）均適用於此介面。

v2026.5 及更新版本

此階段分為兩個步驟：第 5 步：觸發和第 6 步：IO模組。

第 5 步：觸發

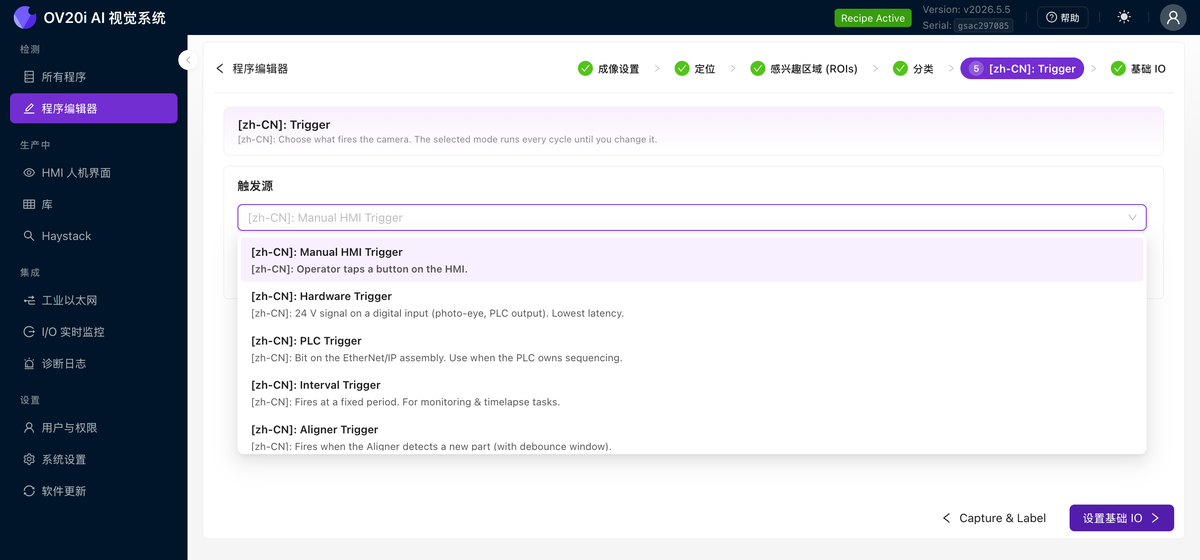

在程式編輯器中，開啟第 5 步：觸發，並從 Trigger source 下拉選單中選擇觸發相機的方式。每種模式都有說明，所選模式的任何引數都會直接顯示在下拉選單下方。

觸發源	觸發條件	最適用於
Manual HMI Trigger	操作員點選 HMI 上的按鈕時	測試和設定（無引數）
Hardware Trigger	24 V 訊號到達數字輸入（光電眼、PLC 輸出）時	自動化生產線上的最低延遲
PLC Trigger	EtherNet/IP 裝配上的某個位翻轉時	PLC 掌控時序時
Interval Trigger	固定時間段過去時	監控和延時任務
Aligner Trigger	對齊器檢測到新零件時（帶去抖視窗）	零件到達時間不可預測時

第 6 步：IO模組

IO模組是您為訓練模型分配透過/失敗規則和邏輯的地方，然後將該結果從相機傳送出去，傳送到 PLC，或進入生產線中的下一步。它以基本模式開啟。標題欄有一個 Save 操作、一個 Swap to Advanced Mode 按鈕（用 Node-RED 編輯器替換整個模組），以及兩個選項卡：Rules & Outputs 和 Save Images。

規則的形式取決於您的模型型別，請在下方選擇匹配的選項卡。（此切換與第 4 步中的切換保持同步。）

分類器

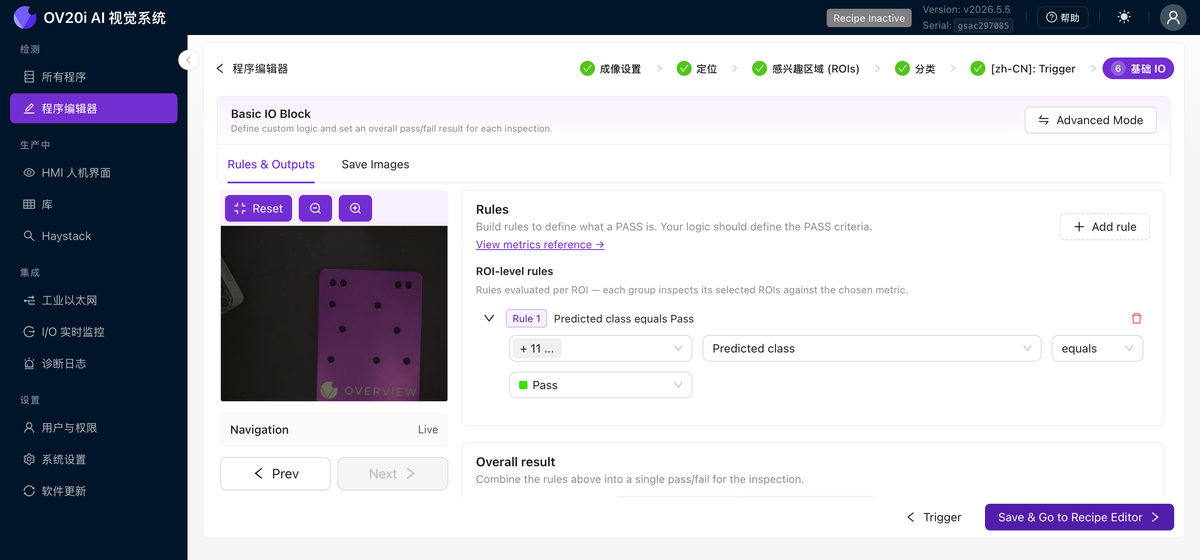

規則。 規則定義什麼算作 PASS。單擊 Add rule 新增規則。每個 ROI 級規則從左到右閱讀，包含四個部分：

1. 規則覆蓋哪些 ROI。 開啟選擇器以選擇檢測型別，一次選中其所有 ROI（例如顯示為 "+ 11 ..."），或深入選擇特定 ROI。
2. 指標。 Predicted class 或 Confidence。
3. 運算子。 對於類別：equals、not equals、contains 或 doesn't contain。對於置信度：與閾值的數值比較。
4. 值。 例如，Predicted class equals Pass。

分割器

對於分割器，沒有單一的 ROI 級類別可供測試，因此規則改為對模型產生的缺陷掩碼設定閾值。規則被組織到規則組中（每個組同時評估一組 ROI），Add rule 構建一個包含五個部分的規則，從左到右閱讀：

1. 類別。 規則關注哪個分割類別，例如 Hole。
2. 指標。 該類別的斑塊（blob）的幾何測量。下拉選單（也位於 View metrics reference 下）涵蓋 Pixel Count、Perimeter、Major Axis Length、Minor Axis Length、Center X / Y、Centroid X / Y 和 Angle，每個都有一個 Global 變體，用於在完整影象座標中測量，而不是在 ROI 內部測量。
3. 聚合。 指標如何跨所有找到的斑塊進行組合：Any、All、None、Highest、Lowest 或 Sum。
4. 運算子。 數值比較：大於、小於、等於等。
5. 值。 要比較的閾值。

從頭到尾閱讀，像 Hole / Pixel Count / All / > / 100 這樣的規則表示"如果所有檢測到的 Hole 斑塊都大於 100 畫素則失敗"。這就是分割器能夠根據缺陷的大小、形狀、數量或位置（而不僅僅是其存在與否）來判定零件失敗的原因。

測試和參考控制元件。 規則列表旁邊有幾個輔助工具：

• View metrics reference 列出您可以構建規則的每個欄位。
• Capture & test rules 抓取一幀並顯示您的規則如何針對實時捕獲進行評估。
• Prev / Next 逐幀瀏覽捕獲，以便您在部署前對邏輯進行合理性檢查。

總體結果。 將您的規則組合成相機報告的單一透過/失敗。選擇 All rules pass (AND) 或 Any rule passes (OR)。該單一全域性透過/失敗就是傳送到 PLC、HMI 和數字輸出的內容。

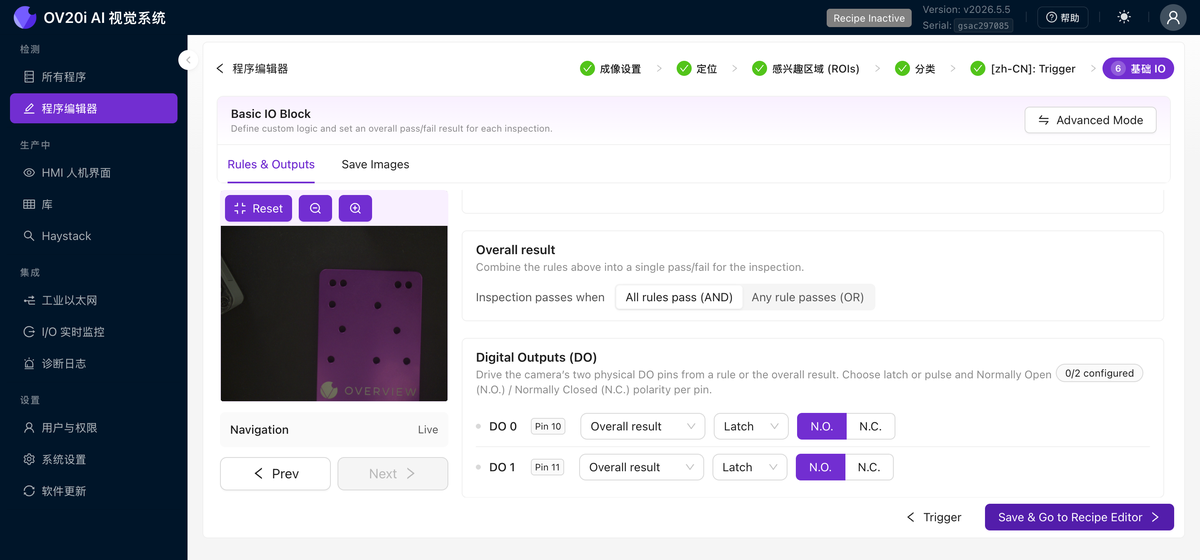

數字輸出 (DO)。 直接從基本 IO 模組驅動相機的兩個物理輸出引腳，無需 Node-RED。狀態行顯示兩個引腳中有多少已配置。對於每個引腳 **DO0（引腳 10）**和 DO1（引腳 11），設定三項內容：

• Source。 Overall result 或 Specific rule。
• Behavior。 Latch 保持狀態直到下一個結果；Pulse 短暫觸發，適用於一次性剔除電磁閥。
• Polarity。 N.O.（常開）或 N.C.（常閉）。

這就是接通一個透過綠色、失敗紅色的訊號燈柱或剔除閘門所需的全部操作。

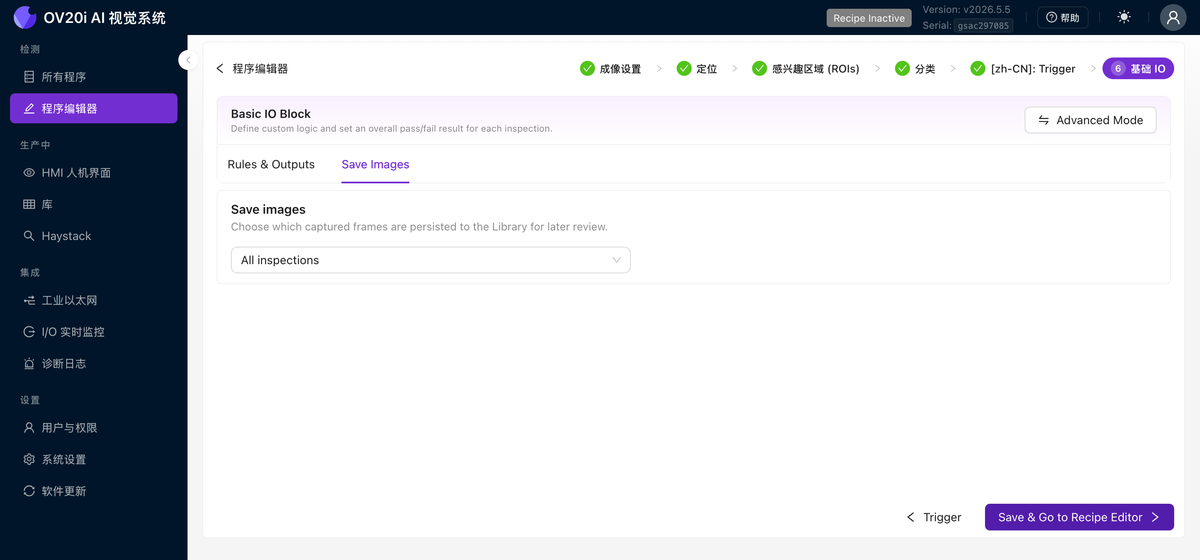

儲存影象。 Save Images 選項卡選擇哪些捕獲的幀寫入庫以供後續檢視：All inspections、Fail only（推薦用於重新訓練）、Pass only（適用於黃金樣品審計）或 None。

高階模式。 當您的邏輯超出單個 ROI 規則時（例如時間序列檢查、自定義 PLC 資料、路由到 MQTT、MES 或 FTP，或電子郵件和 Teams 警報），單擊 Swap to Advanced Mode 開啟下方介紹的完整 Node-RED 編輯器。

全域性透過/失敗

每次捕獲都會產生單一的二元結果：透過或失敗。即使您有 50 個感興趣區域 (ROI) 進行復雜的分析，最終都歸結為一個答案：這個零件是好是壞？

這個單一的全域性透過/失敗結果就是傳送到您的 PLC、HMI、訊號燈、剔除閘門或任何其他系統的訊號。相機在每次捕獲時都會計算它；Basic 模式和 Advanced 模式之間的區別在於如何表達生成該結果的規則。

選擇邏輯模式

Basic 模式：何時使用

當您的透過/失敗規則是每個 ROI 結果的簡單組合時，請使用 Basic 模式。示例：

• "所有 ROI 的類別必須為 'pass' 才能獲得全域性透過"
• "ROI 1 和 ROI 2 必須都等於 'present'，ROI 3 必須等於 'aligned'"
• "主類別的缺陷畫素數低於 N"

如果您可以用一句話透過 AND / OR / 閾值來描述您的規則，Basic 模式就可以處理。無需程式碼，無需流程編輯器。

設定方法： 在 IO模組中，為每個 ROI 新增一條規則（例如，預測類別等於 Pass，或置信度/畫素數閾值），然後選擇規則如何組合成整體透過/失敗（所有規則都必須透過，或任一規則透過即可）。相機會在每次捕獲時計算透過/失敗結果。有關您介面中的具體操作路徑，請參閱上方版本選項卡中的 IO模組 演練。

到達物理 DO 引腳取決於您的版本

在 v2026.5 及更新版本中，Basic IO 模組可以將 DO0 / DO1 直接對映到某條規則或整體結果（第 6 步中的數字輸出 (DO) 部分），無需 Node-RED。在較舊版本中，Basic 模式僅產生 PLC 和相機 UI 讀取的透過/失敗訊號；要驅動物理引腳，您需要使用 Advanced 模式。請參閱下方的數字輸出 (DO0 / DO1)。

Advanced 模式：何時使用

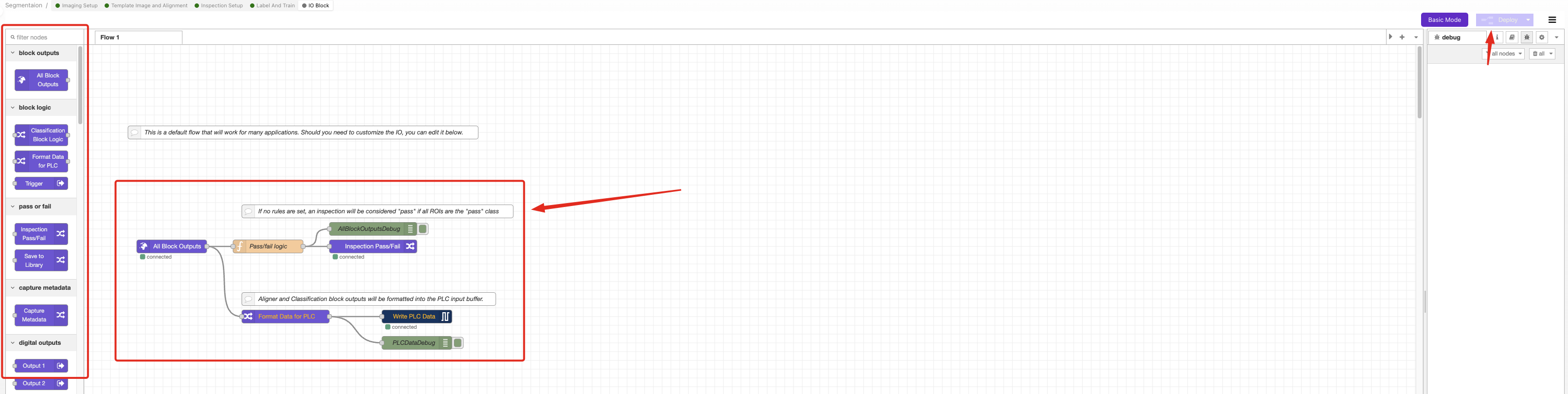

在 IO模組 中點選 Advanced Mode 以進入 Node-RED，這是一個視覺化程式設計環境。

在以下情況下使用 Advanced 模式：

• 透過/失敗規則需要超出每個 ROI 閾值的邏輯，例如"如果總缺陷面積佔零件面積的 X%，且至少有 N 個缺陷，且平均置信度高於 80%，則失敗"
• 您需要時間序列邏輯，例如"如果最近 10 個零件中有 7 個失敗則報警"
• 您需要驅動物理數字輸出（DO0 / DO1）以控制訊號燈、剔除閘門或繼電器
• 您需要向 PLC 傳送標準透過/失敗 + ROI 負載之外的自定義資料（例如 PROFINET User Data - 64 bytes 模組，或額外的 EtherNet/IP assembly 欄位）
• 您需要將資料路由到任何外部系統，如 MQTT、MES、FTP、REST API、電子郵件、Teams、資料庫

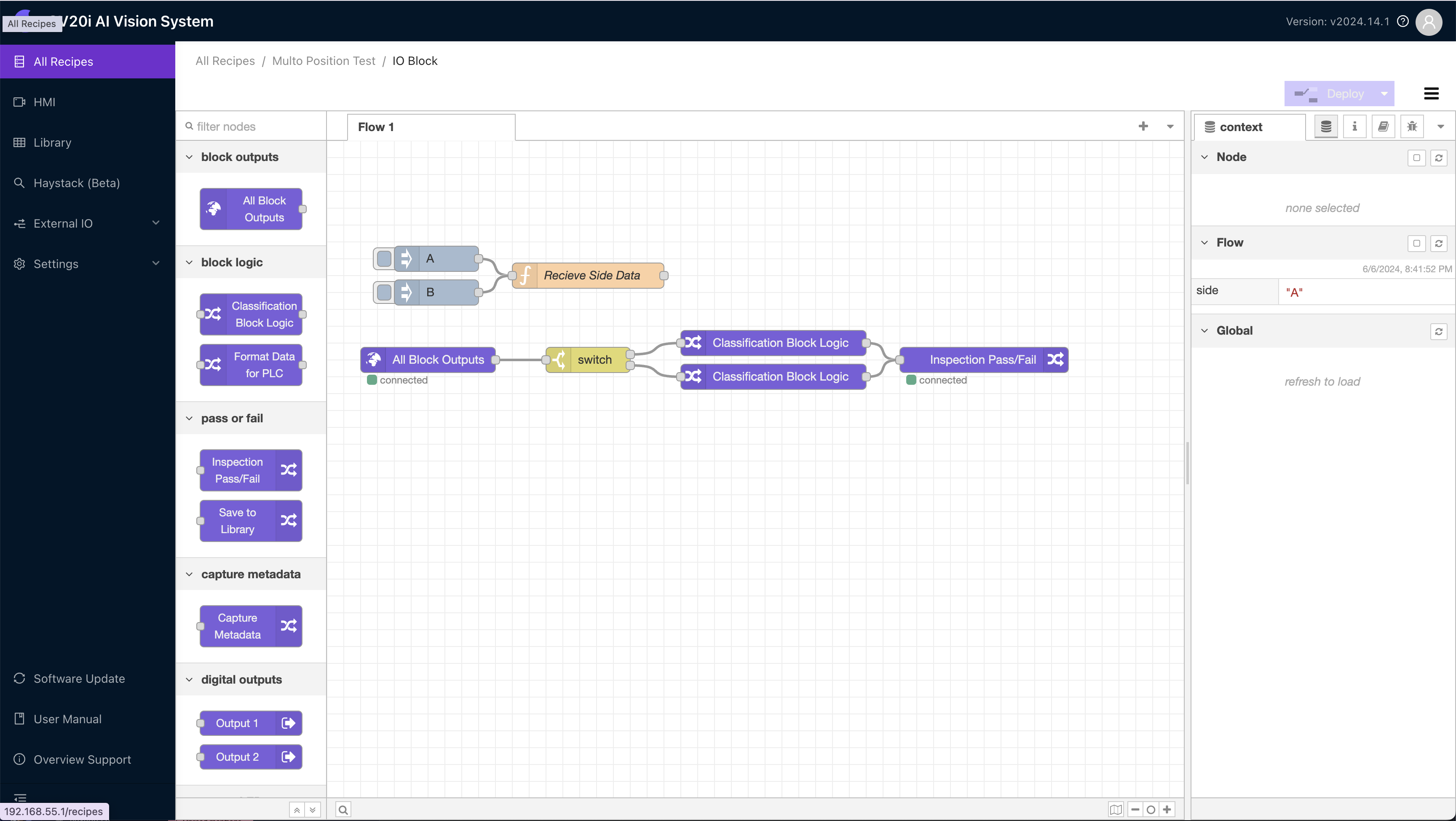

每次捕獲都會啟動一個新的流程。"All Blocks Output" 節點將捕獲中的所有後設資料作為 JSON 物件公開，包括類別、置信度、畫素數、面積、ROI 名稱、時間戳，因此任何下游節點都可以基於任何欄位進行分支。

您可以構建的內容：

• 結合多個 ROI 欄位的自定義透過/失敗邏輯
• 訊號燈、剔除閘門和繼電器控制（數字輸出）
• 時間序列分析（"最近 10 個零件中是否有 7 個失敗？通知主管"）
• 自定義儀表板：帕累託圖、趨勢視覺化、生產指標
• 資料路由到 FTP、MES 系統、資料庫
• 條形碼整合，將檢測結果與零件序列號關聯
• 條件影象儲存（例如，僅在失敗時儲存）
• 電子郵件 / Teams / Slack 通知
• 通訊協議：RS232、RS485、MQTT、HTTP/HTTPS、OPC-UA

匯入和匯出流

您可以將 Node-RED 流以 JSON 格式匯入和匯出。這允許您備份邏輯、在相機之間共享流，或部署由 Auto-Integration Builder 生成的流。

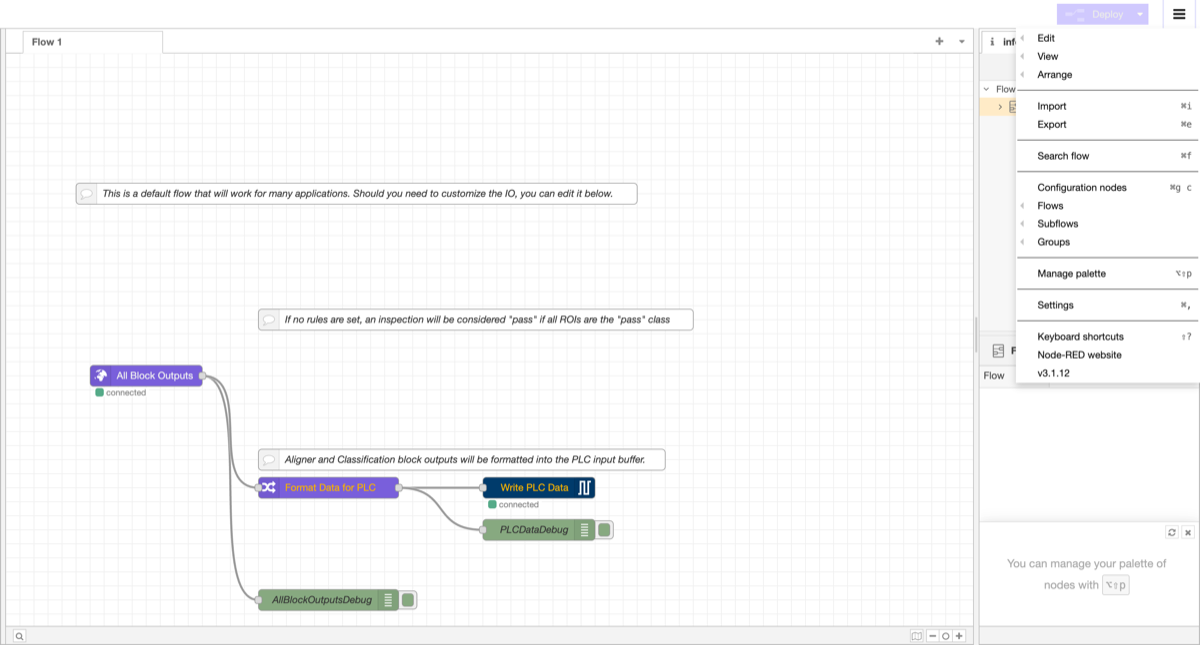

要訪問匯入/匯出功能，請單擊 Node-RED 編輯器右上角的漢堡選單（三條水平線）：

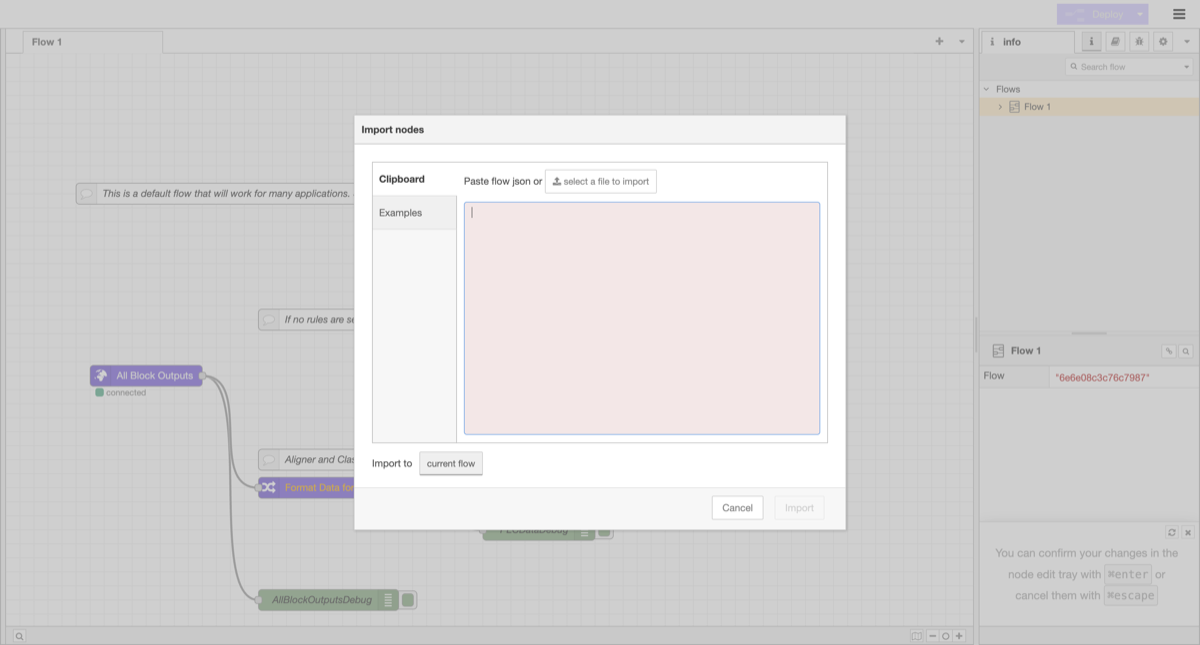

要匯入流： 從選單中選擇匯入。將流 JSON 貼上到文字區域，或單擊"select a file to import"上傳 JSON 檔案。選擇匯入到當前流還是新流，然後單擊匯入。

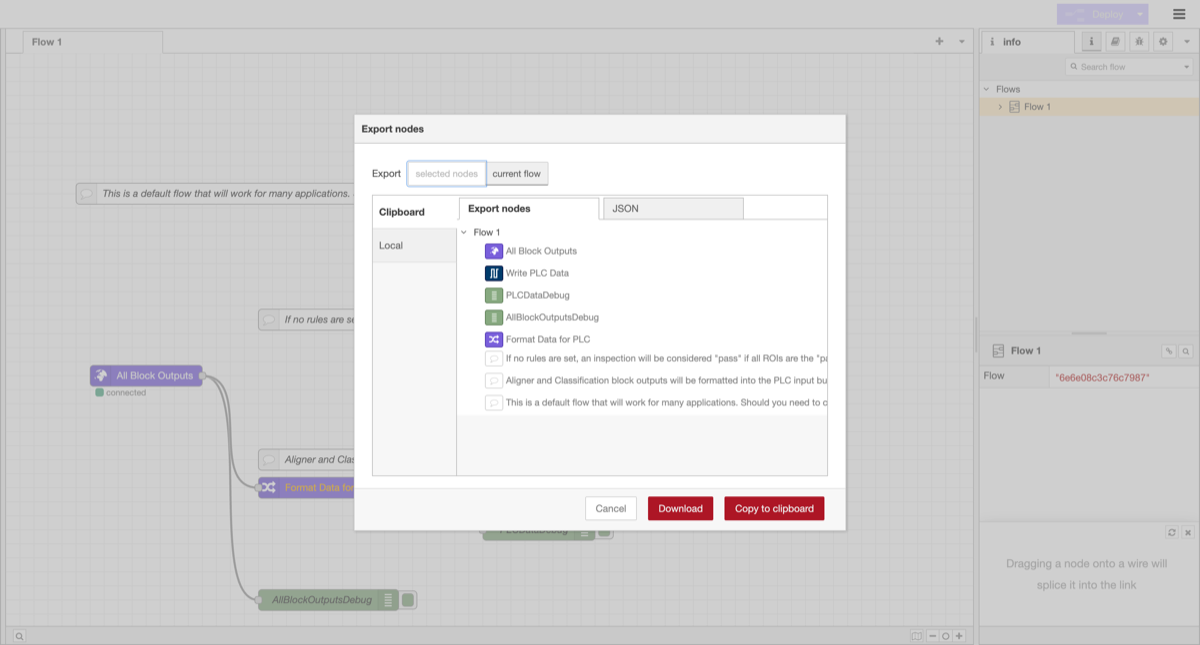

要匯出流： 從選單中選擇匯出。選擇要匯出的節點（所選節點或當前流），然後單擊下載將其儲存為檔案，或單擊複製到剪貼簿以貼上到其他位置。

使用 Auto-Integration Builder 即時構建流

無需從零開始學習 Node-RED。位於 tools.overview.ai 的 OV Auto-Integration Builder 可以根據簡單的英文描述生成可用於生產的 Node-RED 流。

工作原理：

1. 開啟 tools.overview.ai 並選擇 Auto-Integration Builder
2. 用簡單的英文描述您想要的內容。例如："Send an email when 3 failures happen in a row" 或 "Save fail images to an FTP server with the part serial number"
3. AI 使用 50 多種可用的節點型別生成完整的 Node-RED 流
4. 檢視流，一鍵將其部署到您的相機

支援：

• 通訊協議： MQTT、Modbus TCP、OPC-UA、HTTP/HTTPS、RS232、RS485
• 資料路由： FTP、資料庫、MES 系統、雲端儲存
• 邏輯： 時間序列分析、條件分支、聚合
• 通知： 電子郵件、Microsoft Teams、Slack、webhook
• 硬體 I/O： 狀態指示燈、剔除裝置、傳送帶、PLC

您還可以使用 Modify Mode：貼上現有流並描述您想要更改的內容。構建器將在保留現有邏輯的同時更新流。

無需 Node-RED 經驗

即使您從未使用過 Node-RED，Auto-Integration Builder 也可以讓您在幾分鐘內完成複雜的整合設定。描述您想要的內容，檢視生成的流，然後部署。

輸出目的地

您已經決定了如何計算透過/失敗。現在決定結果傳送到何處。有三種目的地，每種目的地都有不同的要求：

目的地	所需的邏輯模式	使用場景
獨立 （僅相機 UI/已儲存影象）	Basic 或 Advanced	操作員從螢幕上讀取透過/失敗結果；沒有其他系統需要該結果
PLC （EtherNet/IP、PROFINET）	Basic 或 Advanced	PLC 驅動生產線並需要檢測結果
數字輸出 （DO0 / DO1）	Basic (v2026.5+) 或 Advanced	I/O 聯結器上的狀態指示燈、剔除裝置、繼電器或任何物理裝置

您可以同時使用多個目的地，例如，透過 EtherNet/IP 將透過/失敗結果傳送到 PLC（PLC 讀取的資料塊）同時透過 DO0 驅動狀態指示燈。

獨立執行

如果相機就是整個系統，沒有 PLC，除了電源和連線到膝上型電腦或 HMI 的乙太網之外沒有其他外部接線，則除了配置 IO模組 之外無需做任何事情。透過/失敗結果會顯示在 實時預覽 介面以及已儲存的捕獲歷史記錄中。基本模式和高階模式均可使用；根據您的邏輯複雜度進行選擇。

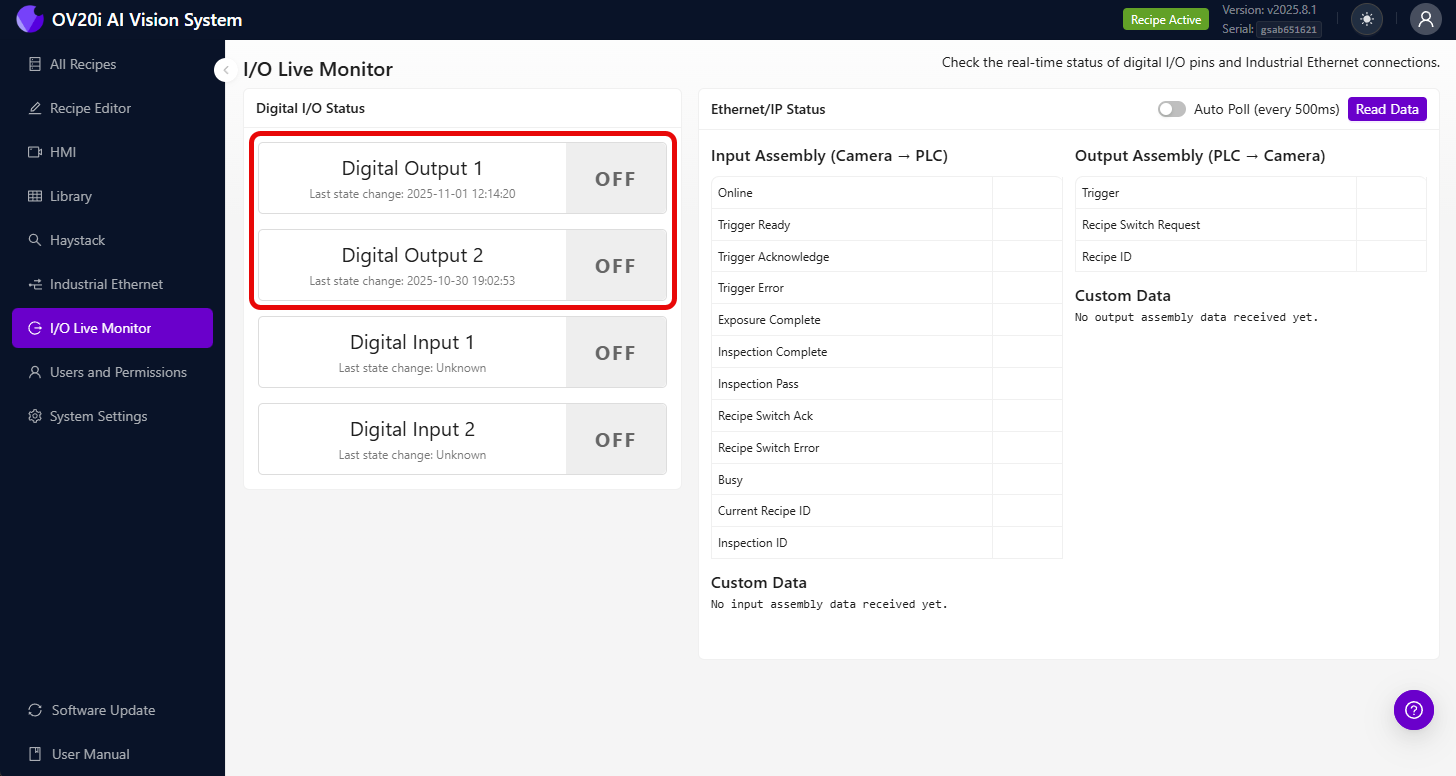

您可以在 I/O Live Monitor 頁面監控數字 I/O 引腳和 EtherNet/IP 連線的實時狀態：

PLC (EtherNet/IP 和 PROFINET)

OV20i 原生支援 EtherNet/IP 和 PROFINET，因此 標準的透過/失敗結果 + 每個 ROI 的結果負載可以直接傳送到您的 PLC，無需任何 Node-RED。您匯入我們提供的 EDS 或 GSDML 檔案（連結位於本頁底部），將 PLC 指向相機的 IP，相機的標準 assembly / module 就會直接暴露結果欄位。

什麼時候 需要使用 Node-RED 進行 PLC 整合呢？當標準負載不足時，例如您希望傳送額外的 ROI 欄位、自定義缺陷程式碼、計算值，或來自條碼讀取器的序列號。這種情況下：

• EtherNet/IP：透過 Node-RED 流程寫入自定義欄位來擴充套件 assembly
• PROFINET：在 TIA Portal 裝置配置中新增 User Data - 64 bytes 和 User Results - 64 bytes 自定義模組，並透過 Node-RED 流程寫入

有關接線、檔案和分步設定，請參閱 連線到 PLC (EtherNet/IP 和 PROFINET)。

數字輸出 (DO0 / DO1)

OV20i 在 M12 聯結器上有 兩個數字輸出，DO0（引腳 10，紫色）和 DO1（引腳 11，橙色），每個均為 NPN 漏型（輸出將訊號線拉至地），每路額定 100 mA。可用於驅動訊號塔燈、剔除閘門、繼電器、指示 LED，或任何由 24V 漏型訊號觸發的裝置。

備註

線色因電纜長度而異。如果您電纜上的線色不匹配，請參閱 線色參考 檢視 3M 和 5M 與 10M 電纜的線色對照。

舊版本：驅動物理 DO 引腳需要高階模式

在 v2026.5 之前 的版本中，基本模式下沒有原生的"將透過傳送到 DO0"開關，因此您需要一個 高階模式 的 Node-RED 流程，將 Digital Output 節點連線到檢測結果。在 v2026.5 及更新版本中，您可以直接從基本 IO模組 對映 DO0 / DO1（鎖存/脈衝、常開/常閉），無需 Node-RED。

最簡單的"透過亮綠燈、失敗亮紅燈"流程使用兩個 Digital Output 節點連線到透過/失敗分支。有關分步接線和 Node-RED 設定，請參閱 設定數字輸出邏輯。

一旦引腳接線完成且流程就位，您就可以編碼比單純的透過/失敗更豐富的訊號，不同的缺陷類別可以對映到不同的引腳組合，或者您可以對某個引腳脈衝 N 毫秒，以驅動一次性剔除電磁閥。

觸發模式

配置捕獲的觸發方式。兩種介面版本中的五種觸發模式相同：

觸發方式	描述	最適用場景
手動	在相機 UI 上按鍵觸發	測試和設定
硬體（數字輸入）	來自感測器的電訊號	配備接近感測器的自動化產線
PLC	來自工業控制器的指令	需要精確時序的完全自動化
對齊器	檢測到部件對齊時自動觸發	部件到達時間不可預測的場景
間隔	按設定的時間間隔進行捕獲	連續監控

在部署到生產環境前請測試 IO 接線

I/O 聯結器上的錯誤接線可能會損壞相機的輸出電路或所連線的裝置。在連線到生產裝置之前，請務必使用萬用表驗證接線並進行臺架測試。

數字輸出電流限制

相機的數字輸出具有最大電流額定值。在連線電磁閥、繼電器或電機等大功率裝置之前，請查閱硬體規格。如果負載超過額定輸出電流，請使用中間繼電器或驅動板。

部署

1. 啟用 程式
2. 設定觸發模式
3. 執行測試部件，驗證透過/失敗輸出是否符合預期
4. 檢查邊緣情況，尤其是最難分類的部件
5. 在第一小時內進行監控以確保一致性

下載 PLC 整合檔案

如果您要與 PLC 整合，請下載配置檔案和示例程式碼：

EtherNet/IP (Allen-Bradley)

檔案	描述
OV20i EDS 檔案	用於 Studio 5000 (ControlLogix/CompactLogix) 的電子資料表
程式切換例程	用於透過 PLC 切換程式的梯形邏輯
相機觸發例程	用於觸發檢測和處理結果的梯形邏輯

PROFINET (Siemens)

檔案	描述
OV20i GSDML 檔案	用於 TIA Portal 的裝置描述檔案

提示

在配置連線之前，請將 EDS 或 GSDML 檔案匯入您的 PLC 程式設計環境。L5X 例程是即用型梯形邏輯，可直接匯入 Studio 5000。

輸出檢查清單

在上線之前，請確認：

• 已配置 IO 規則（透過/失敗邏輯符合您的要求）
• 已設定觸發模式（手動、硬體、PLC、對齊器或間隔）
• 已啟用程式
• 已執行測試部件（透過/失敗輸出符合預期）
• 已測試邊緣情況（最難的部件分類正確）

您的 AI 檢測已上線。有關持續最佳化，請參閱 改進您的模型。
