硬體設定與首次連線

本深度指南提供 OV20i 與 OV80i 攝像頭的對比、電源要求概覽、LED 佈局與系統狀態指示器，以及安裝注意事項和最佳實踐。

影片指南

觀看本主題的實際演示：數分鐘內部署 AI 檢測

深度指南概覽

學習目標

• 連線 → 通電並驗證硬體執行
• 啟用 → 使攝像頭上線並處於活動狀態
• 配置 → 設定網路與系統引數
• 建立 2 個程式 → 構建分類與分割模型
• 構建邏輯 → 使用 Node-RED 實現自動化

您將獲得

• 裝置相關知識
• 技術自信
• 現場部署的故障排除技能
• 對基本 Node-RED 流程的理解

裝置檢查清單

• 攝像頭
• 電源介面卡與 M12 電源電纜 + 乙太網電纜
• 示例檢測物件
• 文件與快速參考卡片

攝像頭型號對比

OV20i - 即插即用解決方案

• 內建 LED 照明，支援軟體控制的分割槽
• 軟體控制對焦 - 無需手動調節
• 1.6 MP
• 全域性快門

OV80i - 可定製的強大機型

• C 口鏡頭靈活性 - 可為應用選擇最佳光學配置
• 需要外部照明 - 為專業照明提供最大控制
• 8.3 MP
• 捲簾快門
• 更高的處理能力 - 可處理複雜的多重檢測場景

備註

關鍵物理差異：M12 聯結器針腳數

• OV20i：17 針 M12
• OV80i：12 針 M12

通電

電源要求

• 電壓： 19-24 VDC
• 功耗：
  • 最大：18W
  • 典型：15W
• 連線： M12 聯結器配分線電纜

OV20i 電源連線

• M12 17 針聯結器 連線至攝像頭
• 分線電纜 提供獨立線纜連線
• 電源端子： 分線端清晰標有 + 與 -

備註

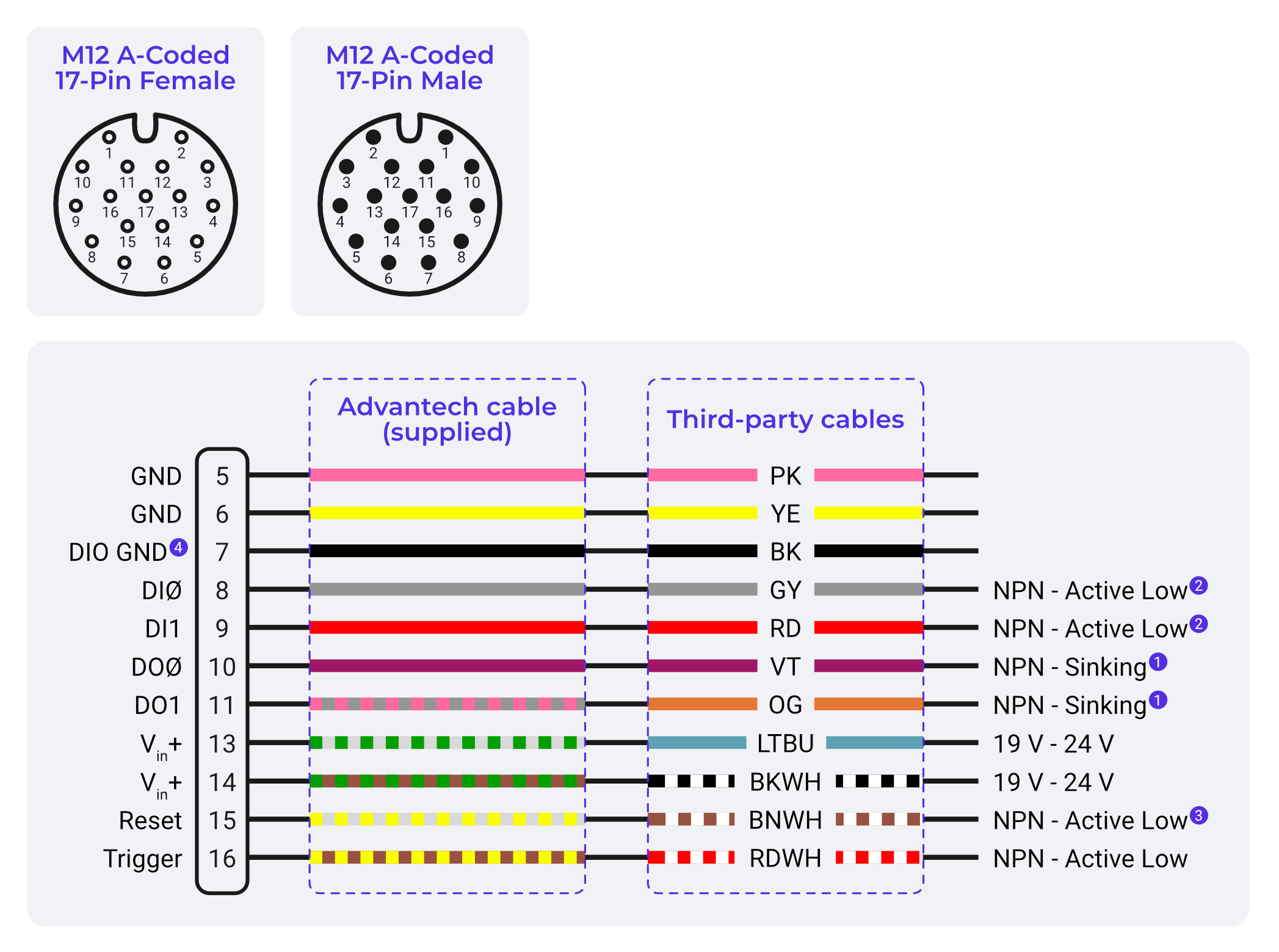

舊版電纜圖： 此圖顯示 3M 和 5M 電纜使用的原始飛線顏色。如果您的電纜顏色與此匹配，可直接按圖接線。如果不匹配（10M 電纜，純色加上第 12 針的黃/綠導線），請參閱 線纜顏色參考 瞭解 3M 和 5M 與 10M 電纜的顏色差異。

LED 狀態指示器與系統健康

LED 佈局：

• 電源 LED（綠色）：指示攝像頭接收到正確的電源
• 網路 LED：顯示乙太網連線狀態
• 狀態 LED：系統執行指示器

電源 LED 狀態

• 常亮綠色：電源供應在規格範圍內，攝像頭正常執行
• 熄滅：無電源或電源供應不足
• 暗淡/閃爍/紅色： 電源問題 - 檢查電壓與電流容量

系統狀態指示燈

• 常亮：系統完全執行並就緒
• 慢閃：系統正在啟動（前 30-60 秒為正常現象）
• 快閃：系統錯誤或配置問題
• 熄滅：系統未完全啟動或存在硬體問題

使用 LED 進行故障排除

• 首要檢查：進行高階故障排除之前，務必先確認 LED 狀態
• 型號差異：瞭解每種攝像頭型號上哪些 LED 處於活動狀態
• 遠端診斷：LED 可見，便於技術人員透過電話進行指導
• 文件記錄：在維護流程中包含 LED 參考說明

物理安裝最佳實踐

安裝選項與注意事項

• 前部安裝：攝像頭正面易於操作
• 後部安裝：防護性更好，適合惡劣環境
• 減振：必要時使用橡膠墊圈或隔振安裝件
• 可及性：預留清潔和維護通道

電纜走線與管理

• 彎曲半徑：遵守 M12 電纜的最小彎曲半徑
• 應力釋放：使用電纜密封套和應力釋放接頭
• EMI 注意事項：儘可能遠離大功率電纜佈線
• 柔性：允許機械運動和熱膨脹

環境注意事項

• IP 防護等級：攝像頭本體符合工業環境使用要求
• 清潔：食品級環境可能需要特殊考慮
• 照明：設計時應考慮環境光對檢測的影響
• 溫度：在設計中考慮攝像頭的發熱
