HMI 介面
本頁介紹 OV20i 的人機介面（HMI）——用於實時檢測操作與結果監控的生產介面。
HMI 概覽

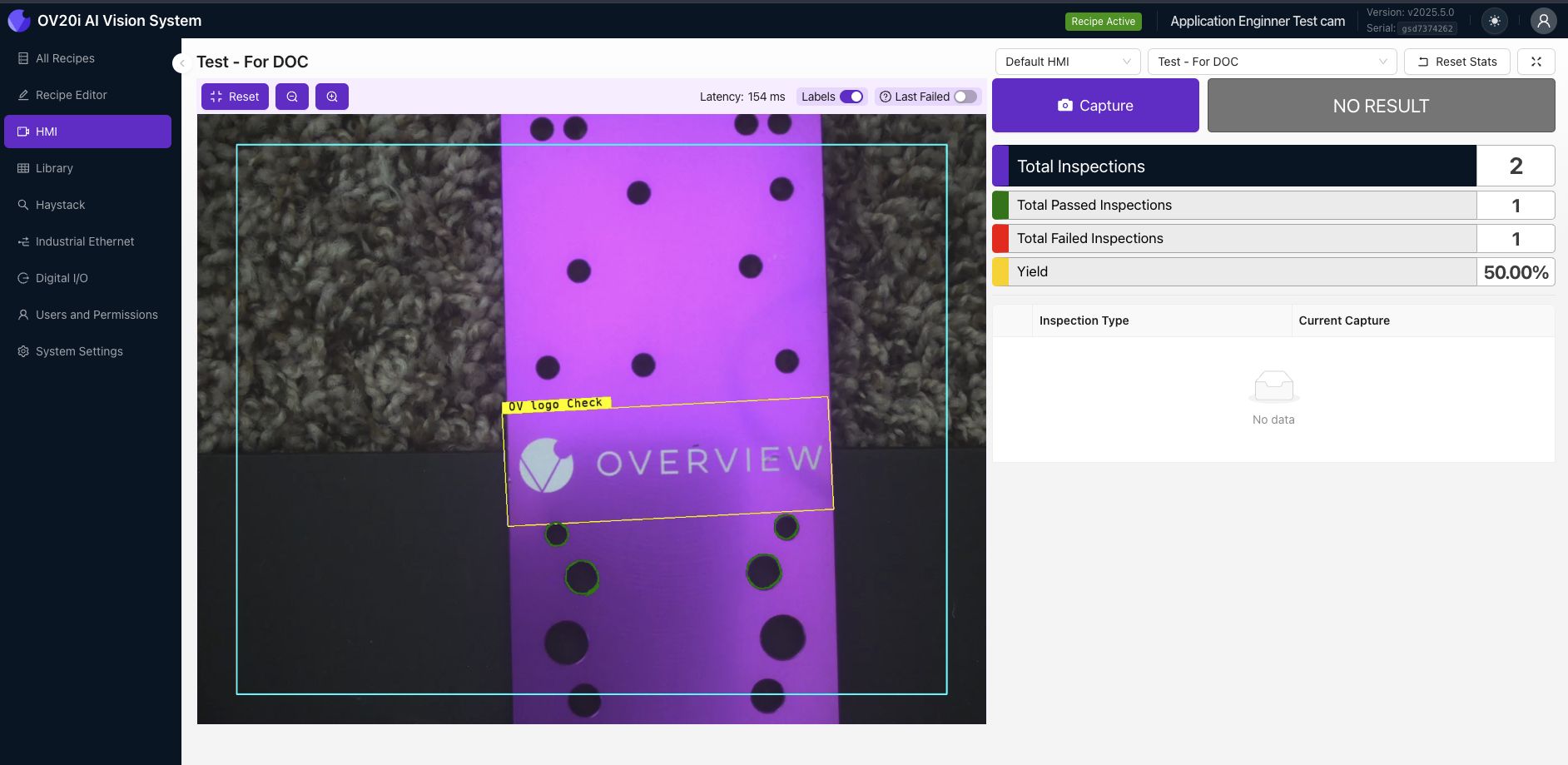

訓練完成後，模型將自動部署並進入生產就緒狀態。開啟 HMI 頁面時，將看到如下螢幕：
生產就緒狀態：
- 模型已自動訓練並部署
- HMI 介面可訪問
- 預設行為是在未配置前對所有捕獲返回 FAIL
HMI 訪問要求
如果尚未訓練模型，HMI 將不可訪問，且會彈出對話方塊提示你返回到 All Recipes 或訓練 Active Recipe 的模型。
前提條件：
- Active Recipe 的模型必須已訓練
- 未訓練的模型將阻止 HMI 訪問
- 彈出對話方塊將重定向至 All Recipes 或訓練工作流
結果顯示系統
右上角顯示 NO RESULT，直到進行捕獲為止。所有捕獲的預設行為為 FAIL。要更改此標籤的行為，需要在 IO Block 中配置 Global Pass/Fail。
結果狀態：
- NO RESULT - 捕獲前的初始狀態
- FAIL - 所有捕獲的預設行為（直到配置完成）
- PASS - 需要在 IO Block 中配置 Global Pass/Fail
- Last Result - 顯示最近一次捕獲的結果

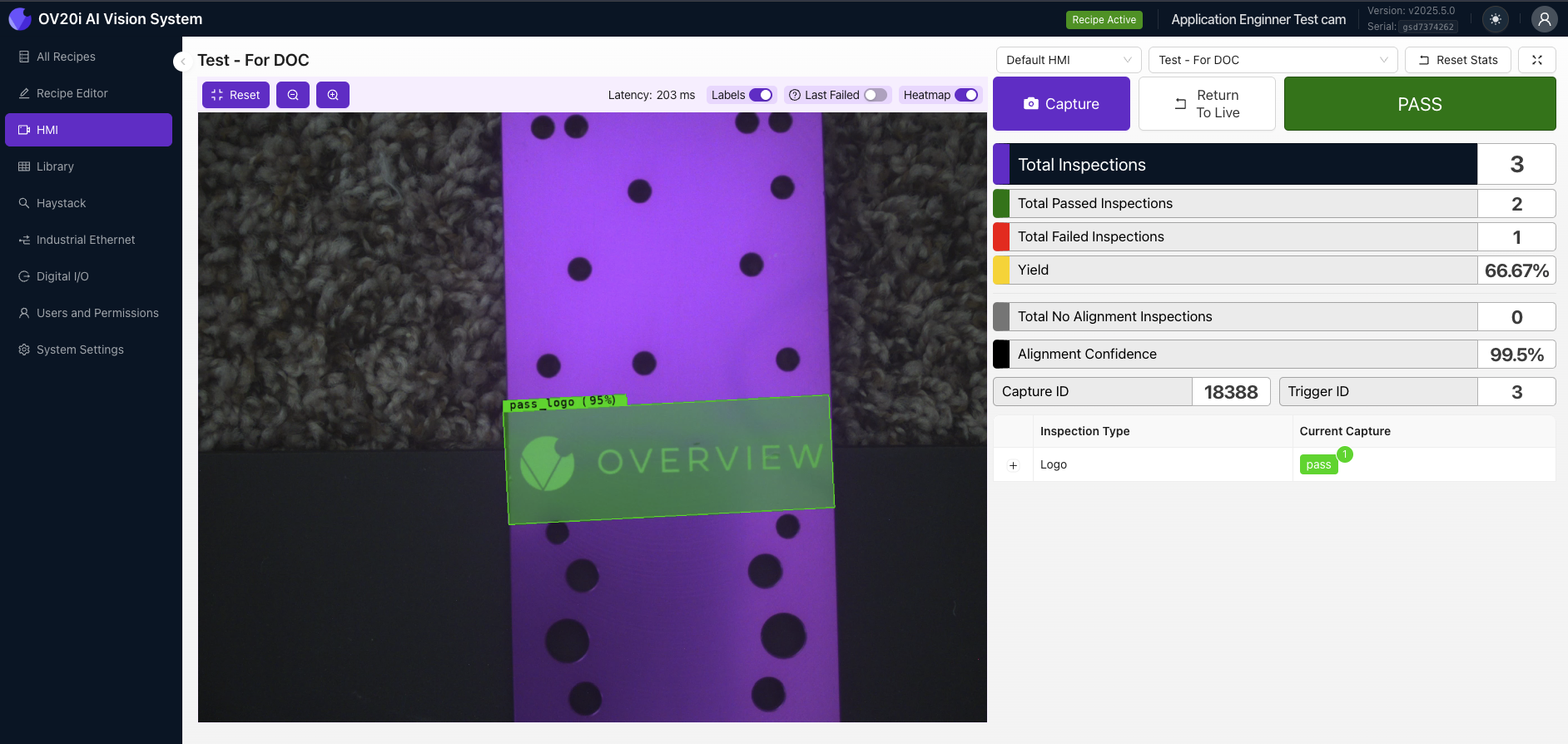

HMI 介面控制元件
| 控制元件 | 功能 | 描述 |
|---|---|---|
| 標籤 | 切換以顯示/隱藏 ROI 標籤 | 控制實時影象上 ROI 標籤的可見性 |
| 最近一次失敗 | 切換以檢視 HMI 會話中的最近一次失敗結果 | |
| 捕獲 | 點選以手動觸發捕獲 | 手動檢測觸發 |
| NO RESULT | 顯示最近一次捕獲的結果 | 實時結果指示 |
| + | 點選以檢視 Inspection Type 中的單獨 ROI 及其對應結果 | 詳細 ROI 細分與結果 |
| Switch Recipe | 從下拉選單選擇另一個 Recipe。此操作將停止當前 Recipe 並啟用所選 Recipe | 配方管理與切換 |
| Full Screen | 點選進入全屏模式——在較小螢幕上聚焦實時影象和檢測結果的理想選擇 | 最佳化生產環境的顯示，提升操作員的可見性 |
配方管理

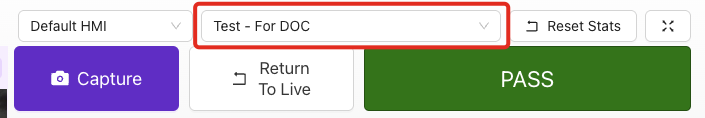

Switch Recipe 功能：
- 從下拉選單選擇另一個 Recipe
- 這將停止當前 Recipe 並啟用所選 Recipe
- 在不同檢查配置之間實現無縫切換
顯示模式

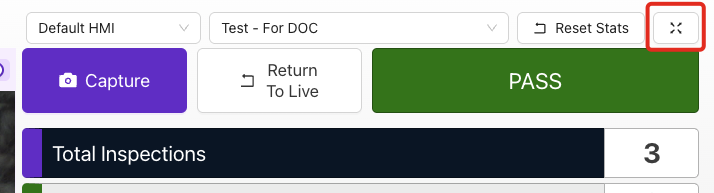

Full Screen Mode：
- 點選進入全屏模式
- 在較小螢幕上聚焦實時影象和檢測結果的理想選擇
- 針對生產環境的最佳化顯示
- 提升操作員的可見性

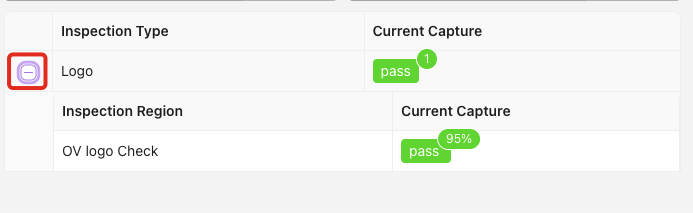

ROI 分析
詳細檢查檢視：
- 點選 + 按鈕以展開 ROI 詳細資訊
- 檢視單獨的 ROI 及其對應結果
- 分析 Inspection Type 中的特定區域
- 按區域對失敗的檢測進行故障排除
