數字 I/O 邏輯：NPN 與 PNP
本頁解釋了 OV20i 的數字 I/O 配置，以及如何正確連線 NPN 和 PNP 裝置到相機的 M12 A 編碼 17 針聯結器。
OV20i 數字 I/O 概述
硬體配置
OV20i 透過 M12 A 編碼 17 針電源 I/O 聯結器提供 5 條數字 I/O 線路：
I/O 分佈：
- 1 個觸發輸入 - 主要觸發訊號輸入
- 2 個數字輸入 - 額外的感測器輸入
- 2 個數字輸出 - 狀態和結果輸出
電氣規格
- 工作電壓： 19-24 VDC 輸入
- 輸出電流： 每個輸出最大 100mA
- 輸入邏輯： 拉至 GND 以啟用輸入
- 輸出邏輯： 當啟用時，輸出接地（NPN 相容）
- 熱保護： DIO GND 透過熱熔斷器連線
理解 NPN 與 PNP 邏輯
NPN（下拉）邏輯
NPN 裝置在啟用時將電流引向地面。
特性：
- 啟用狀態： 裝置將訊號連線到 GND（0V）
- 非啟用狀態： 訊號保持浮動或拉高
- 電流流動： 從正電源 → 透過負載 → 到裝置 → 到地面
- 常見用途： 大多數現代工業感測器和 PLC
PNP（上拉）邏輯
PNP 裝置在啟用時從正電源引出電流。
特性：
- 啟用狀態： 裝置將訊號連線到正電源（+24V）
- 非啟用狀態： 訊號保持浮動或拉低
- 電流流動： 從裝置 → 透過負載 → 到地面
- 常見用途： 一些歐洲工業裝置
OV20i 數字輸入配置
原生輸入邏輯：NPN 相容
OV20i 輸入設計為 NPN（下拉）裝置。
輸入啟用： 拉至 GND 以啟用輸入
連線 NPN 感測器（直接連線）

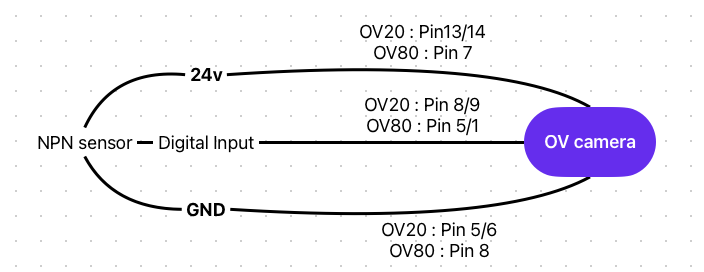

NPN 感測器的接線：
操作：
- 感測器非啟用： 輸入浮動高（非啟用）
- 感測器啟用： 感測器將輸入拉至 GND（啟用）
連線 PNP 感測器（需要下拉電阻）

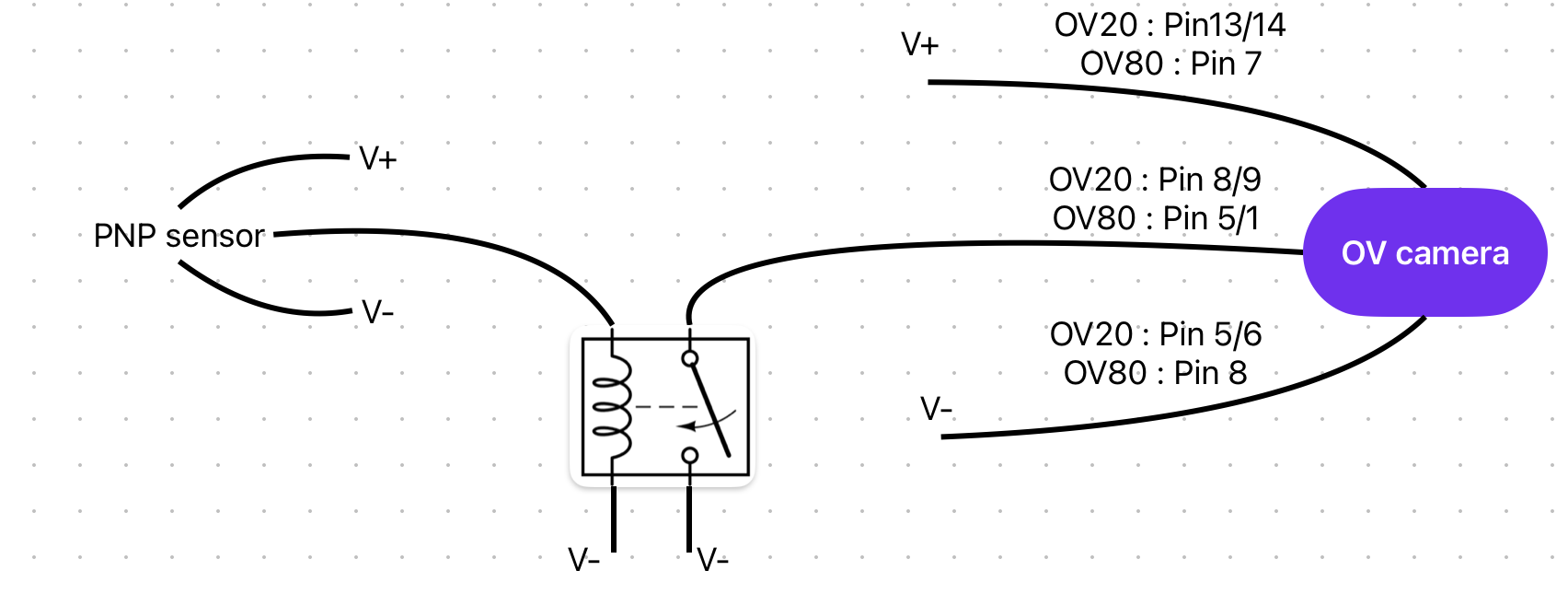

PNP 感測器的接線：
下拉電阻： 通常為 10kΩ，連線在輸入和 GND 之間
操作：
- 感測器非啟用： 下拉電阻將輸入保持在 GND（非啟用）
- 感測器啟用： 感測器克服下拉電阻，提高輸入電壓（可能無法可靠啟用）
重要
PNP 感測器需要額外的介面電路，以確保與 OV20i 輸入的可靠操作。
OV20i 數字輸出配置
原生輸出邏輯：NPN（下拉）
OV20i 輸出為 NPN 相容的下拉輸出。
輸出行為：
- 啟用： 輸出接地（0V）
- 非啟用： 輸出浮動（高阻抗）
- 最大電流： 每個輸出 100mA
- 需要外部電源： 輸出需要外部電源供應
注意
數字輸出 DO0 / DO1 為 NPN 開路集電極，僅下拉。它們在啟用時將線路拉至 GND，無法提供 +24 V。必須提供外部上拉或負載至 +24 V 以確保正常操作。
介面選項：
- 繼電器模組： 使用輸出驅動繼電器線圈，繼電器觸點切換 PNP 負載
- 電晶體電路： 使用輸出控制 PNP 電晶體進行負載切換
接地和公共參考
關鍵接地要求
DIO GND 必須連線到 GND，以使數字輸入功能正常工作。 DIO GND 透過熱熔斷器與 GND 相連。
多電源系統： 在將 OV20i 的數字 I/O 線路連線到來自不同電源的系統時，請使用此引腳將接地連線在一起。
⚠️ 常見接線問題
接地環路問題
- 症狀： 輸入行為不穩定，誤觸發
- 解決方案： 確保單點接地，正確使用 DIO GND
輸出電流不足
- 症狀： 負載無法可靠啟用
- 解決方案： 驗證負載電流 <100mA，使用繼電器處理更高電流負載
PNP 感測器不相容
- 症狀： 輸入對 PNP 感測器無響應
- 解決方案： 新增下拉電阻或使用介面模組
漂浮輸入
- 症狀： 未連線感測器時隨機觸發
- 解決方案： 透過 10kΩ 電阻將未使用的輸入連線到 DIO GND
最佳實踐
設計指南
- ✅ 儘可能使用 NPN 裝置 以實現直接相容
- ✅ 在通電前驗證接地連線
- ✅ 為工業環境新增保護（熔斷器/浪湧抑制器）
- ✅ 記錄接線 以便於維護和故障排除
測試程式
- 驗證供電電壓（19-24 VDC）
- 檢查接地連線的連續性
- 在連線感測器前用萬用表測試輸入
- 用適當的負載驗證輸出
- 監測電流消耗 以確保每個輸出 <100mA
