從 PLC 向相機傳送自定義資料

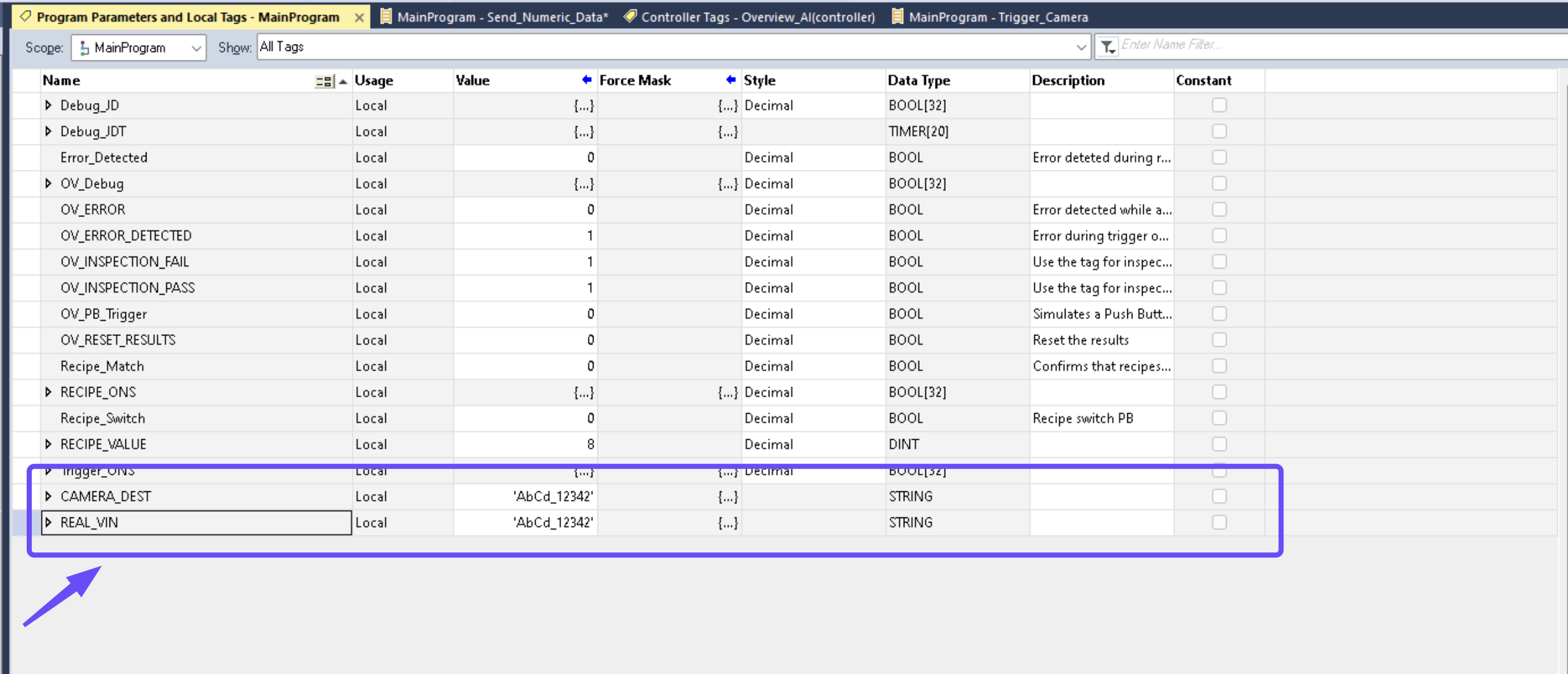

第 1 步：建立並配置自定義資料標籤

從自定義資料標籤開始，建立兩個標籤，一個用於從自定義資料標籤複製資料，另一個用於將資料傳送到相機輸出標籤。這兩個標籤的資料型別都必須為 STRING。

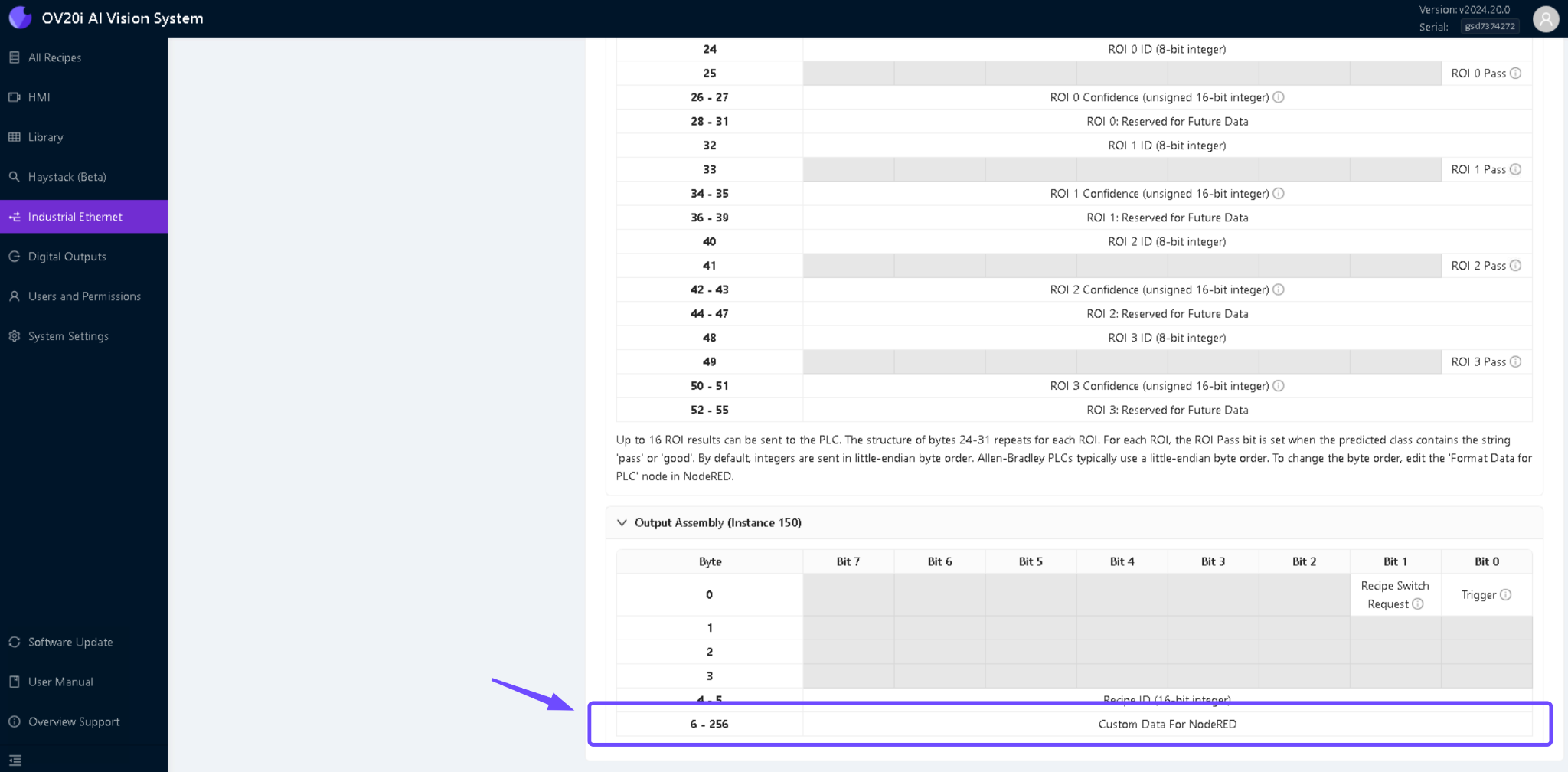

第 2 步：為 Node-RED 定義位元組序

您可以從分配給 Node-RED 的輸出元件中選擇任意位元組序。位元組序指資料的格式化與傳輸方式。

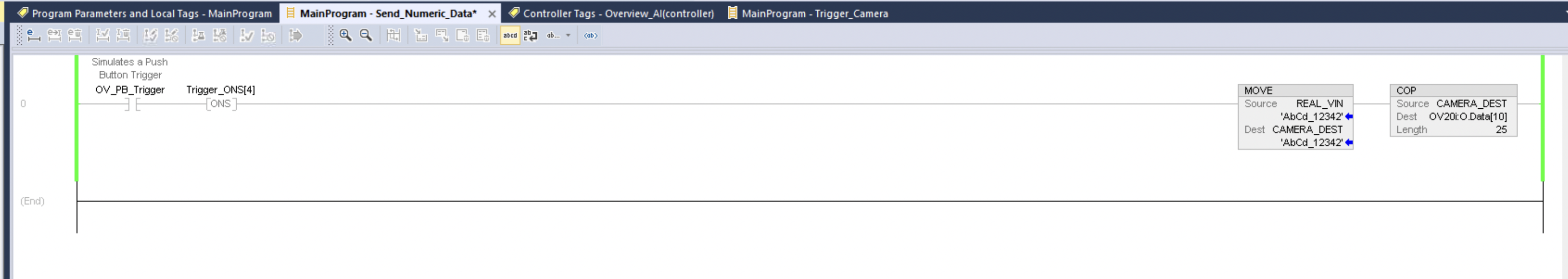

第 3 步：開發觸發邏輯

在建立自定義資料標籤後，使用在 Trigger Using a PLC 中詳細描述的觸發邏輯，建立一組新的邏輯指令。觸發邏輯應能處理相機的啟用，確保在滿足特定條件時捕獲影象。

備註

如果對同一個 VIN 觸發兩次，第二張影象中將不會儲存資料。請在傳送新的資料之前嘗試清除資料。

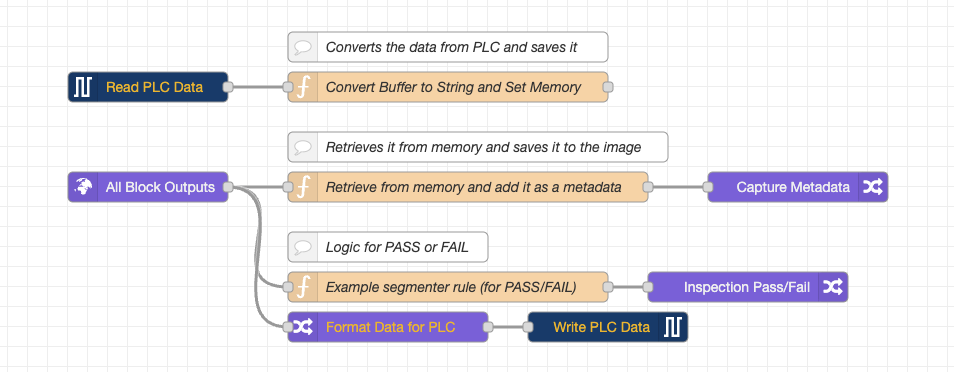

第 4 步：在 Node-RED 中建立 Flow

訪問 Node-RED Flow，並建立一個新的 Flow，使其功能與所需的功能保持一致。

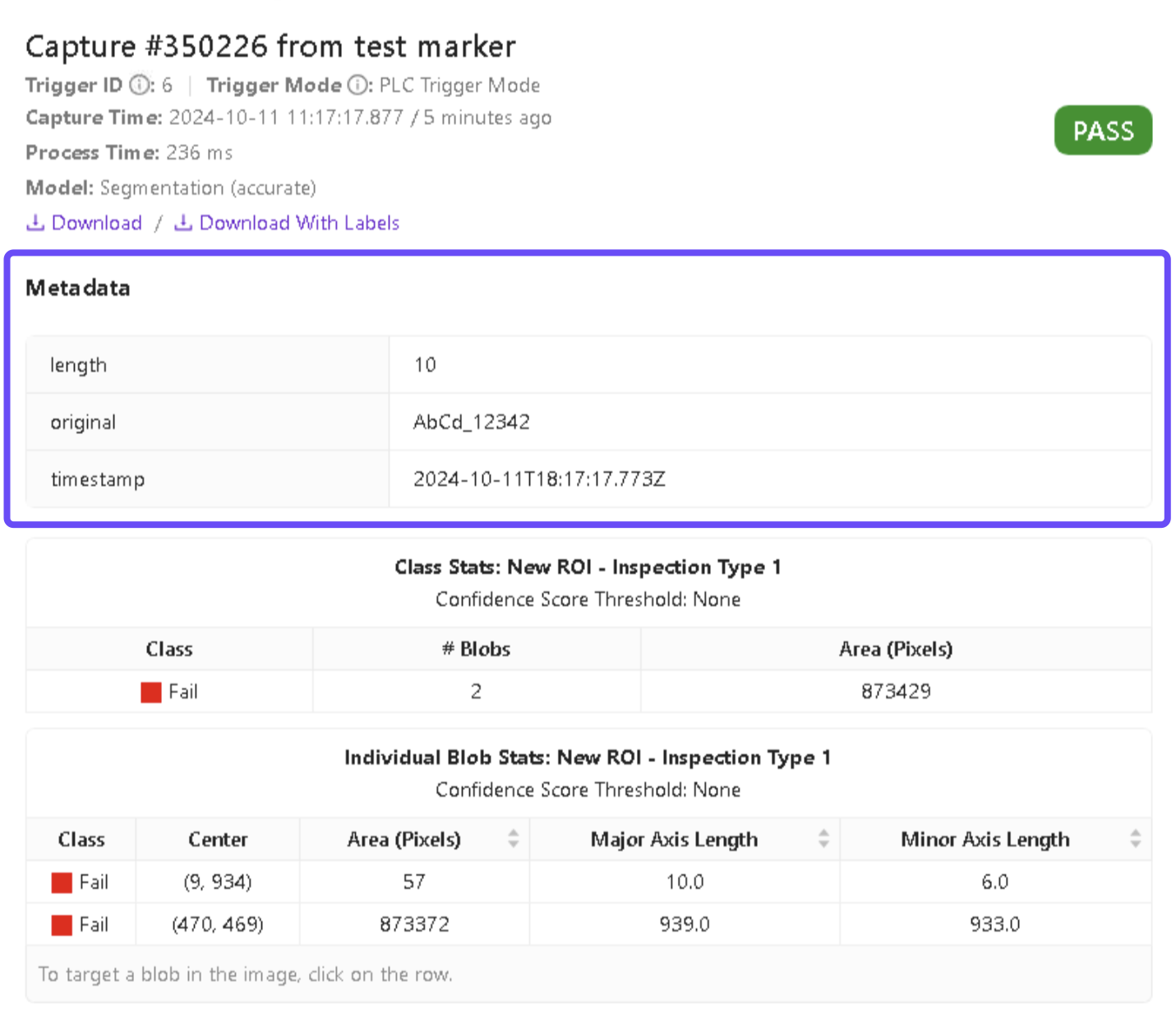

第 5 步：捕獲影象並關聯後設資料

在觸發相機後，驗證影象捕獲過程是否按預期工作。

確保相機拍攝的每張影象都帶有後設資料，包括自定義資料。
