Senden benutzerdefinierter Daten von der SPS an die Kamera

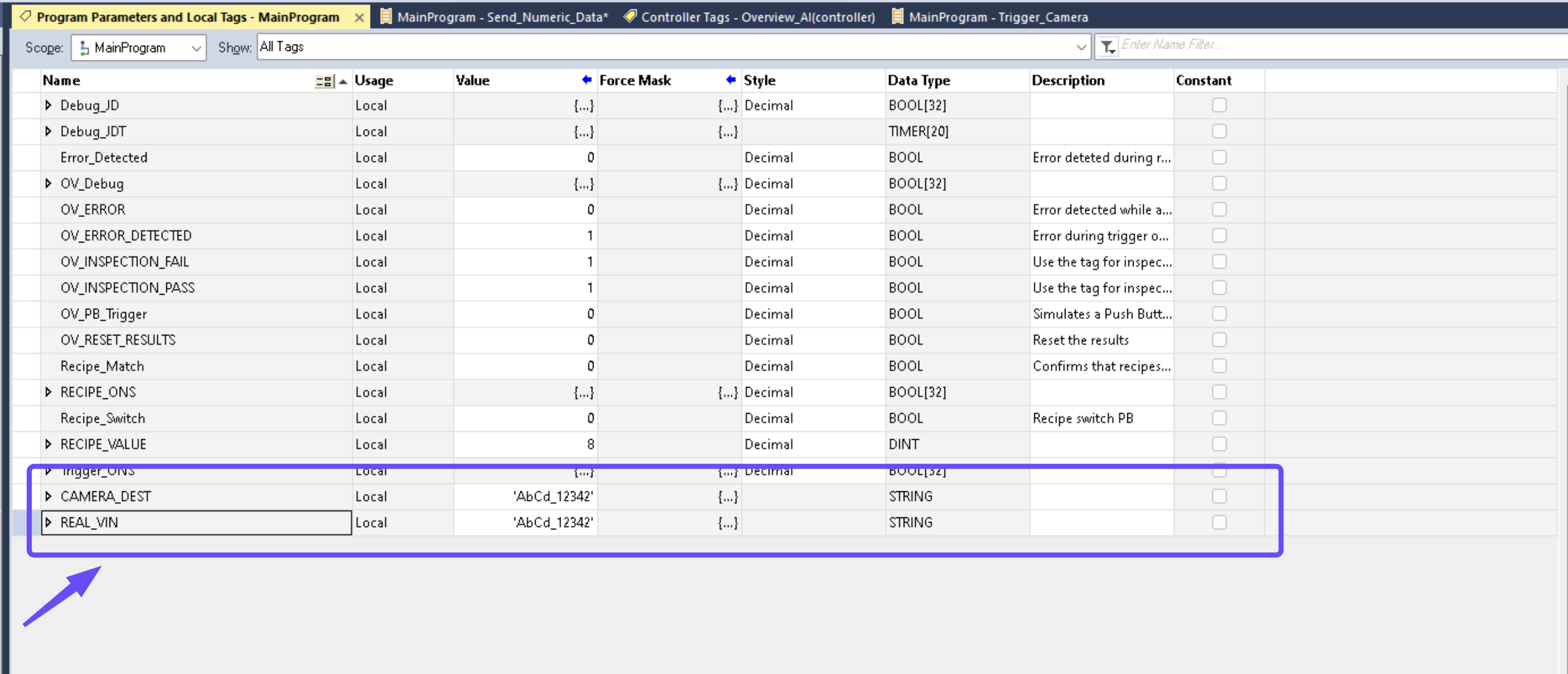

Schritt 1: Custom Data Tag erstellen und konfigurieren

Erstellen Sie zunächst zwei Tags: eines zum Kopieren der Daten aus dem Custom Data Tag und ein weiteres zur Weiterleitung an das Ausgabe-Tag der Kamera. Beide müssen den Datentyp STRING haben.

Schritt 2: Byte-Reihenfolge für Node-RED festlegen

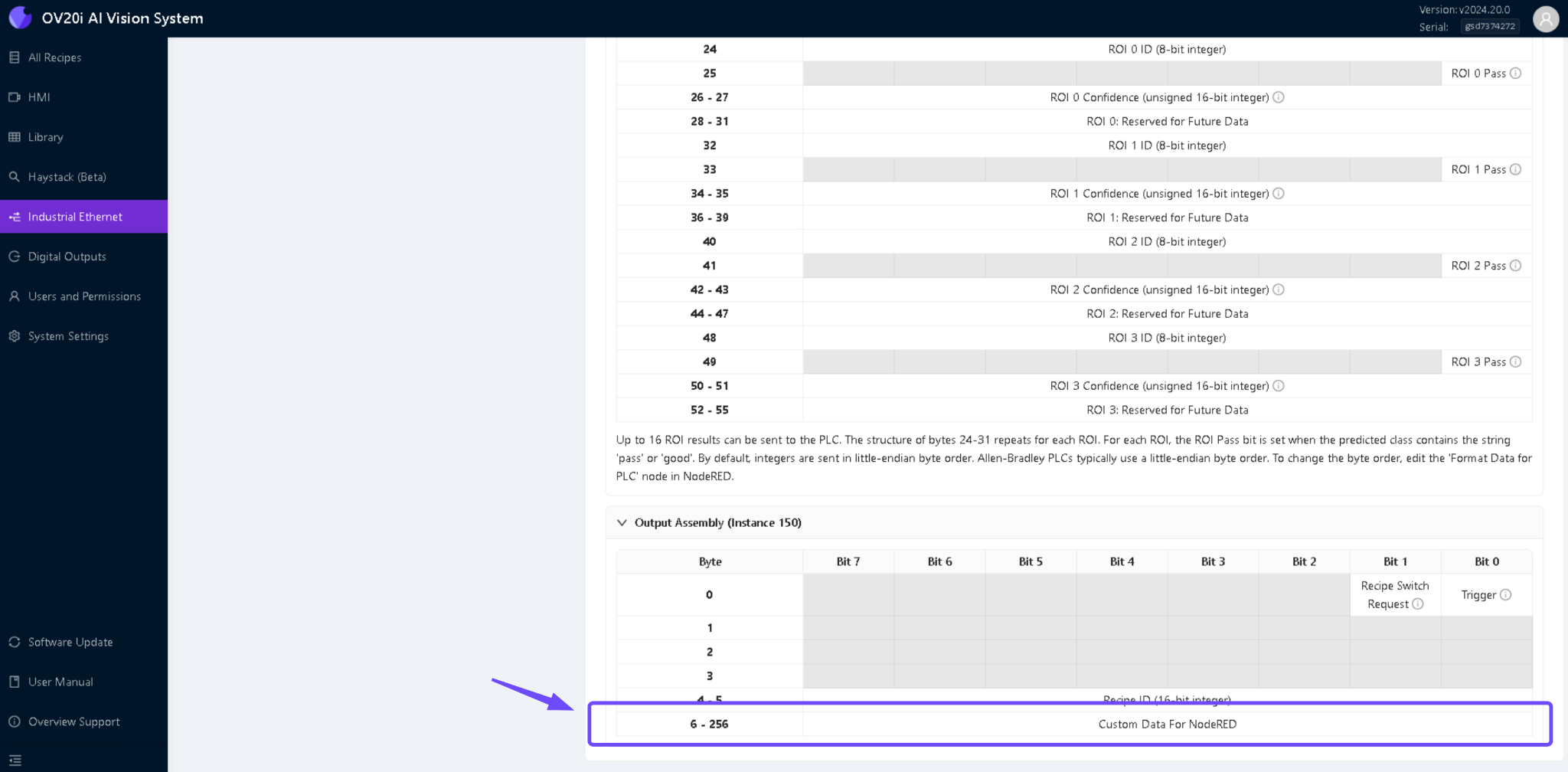

Sie können eine beliebige Byte-Reihenfolge aus der für Node-RED zugewiesenen Output Assembly auswählen. Die Byte-Reihenfolge bezieht sich auf die Art und Weise, wie die Daten formatiert und übertragen werden.

Schritt 3: Trigger-Logik entwickeln

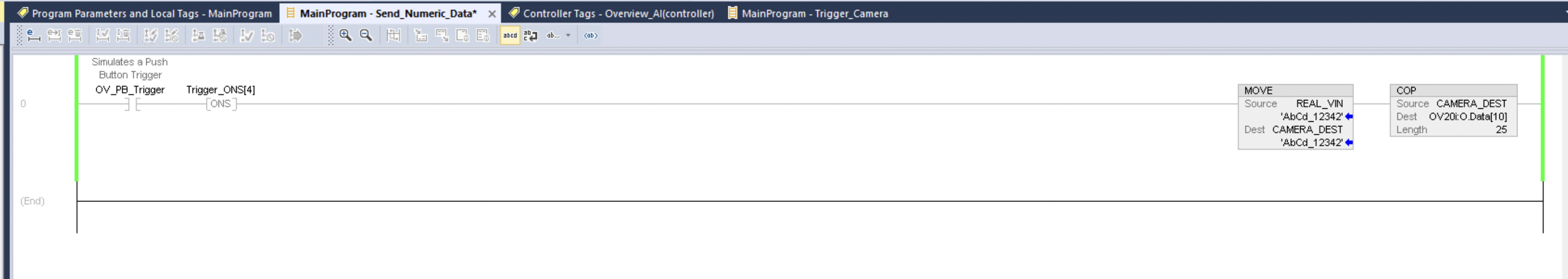

Verwenden Sie nach dem Erstellen des Custom Data Tags die in Trigger Using a PLC beschriebene Trigger-Logik, um einen neuen Satz logischer Anweisungen zu erstellen. Die Trigger-Logik sollte die Aktivierung der Kamera steuern und sicherstellen, dass sie immer dann ein Bild aufnimmt, wenn bestimmte Bedingungen erfüllt sind.

hinweis

Wenn Sie dieselbe VIN zweimal triggern, werden die Daten beim zweiten Bild nicht gespeichert. Versuchen Sie, die Daten zu löschen, bevor Sie die neuen senden.

Schritt 4: Einen Flow in Node-RED erstellen

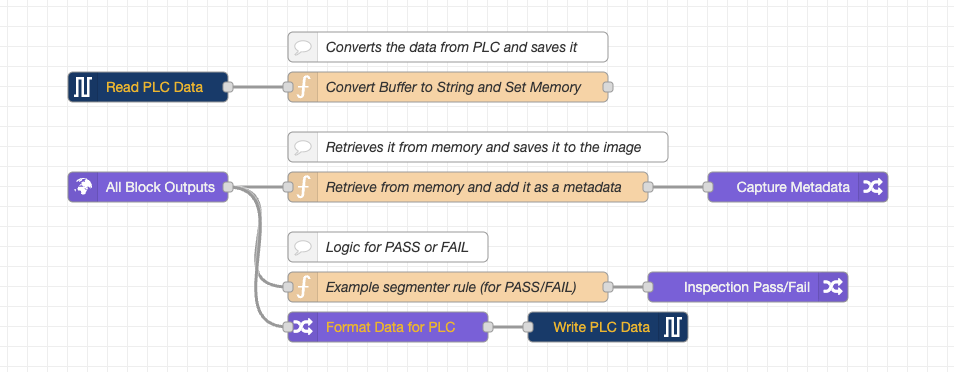

Greifen Sie auf den Node-RED-Flow zu und erstellen Sie einen neuen Flow, der die erforderliche Funktionalität abbildet.

Schritt 5: Bild aufnehmen und Metadaten zuordnen

Überprüfen Sie nach dem Auslösen der Kamera, ob die Bildaufnahme wie erwartet funktioniert.

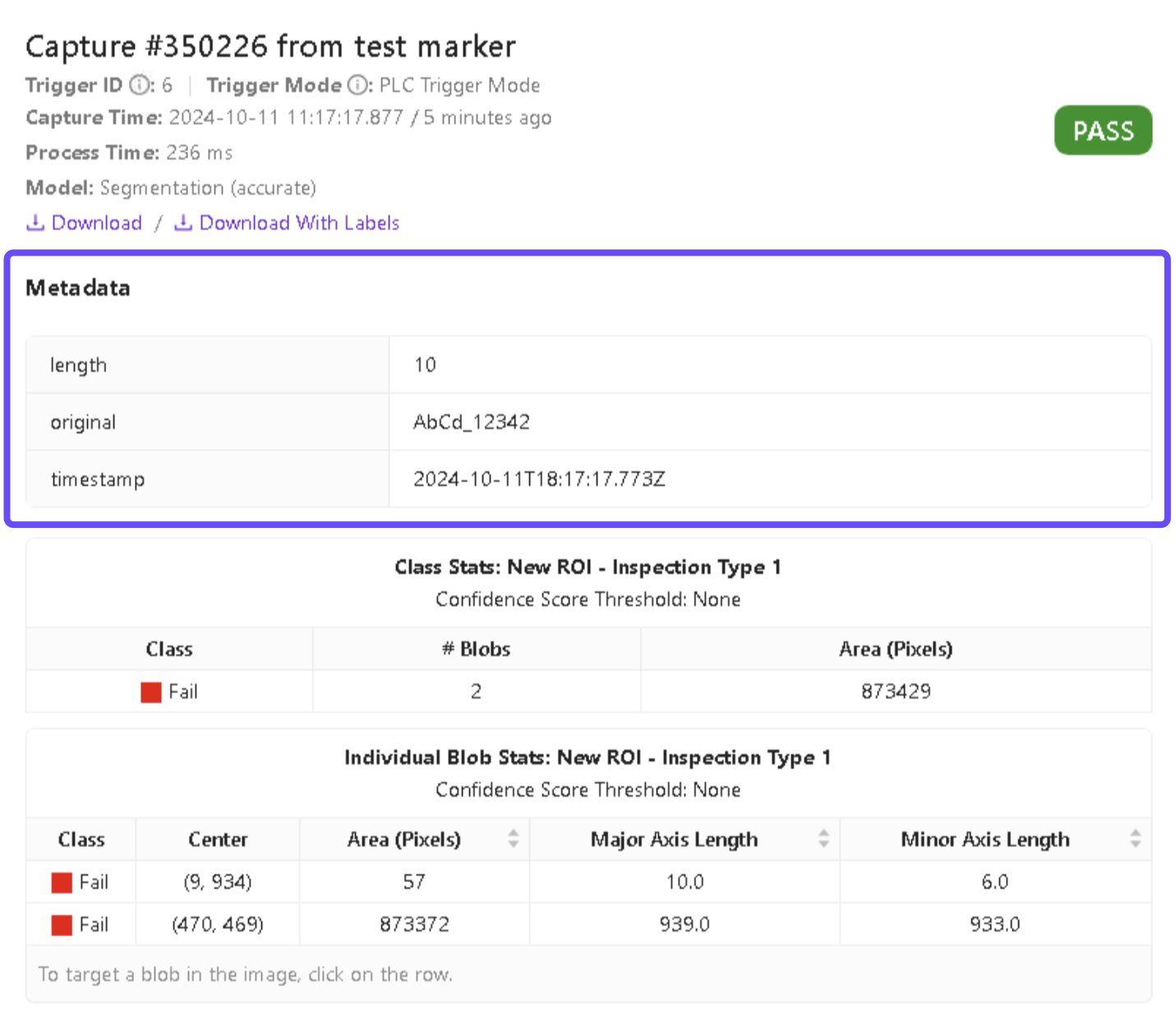

Stellen Sie sicher, dass jedes von der Kamera aufgenommene Bild Metadaten enthält, einschließlich der benutzerdefinierten Daten.
