I/O-Zeitdiagramme

Diese Seite beschreibt die digitalen I/O-Timing-Spezifikationen für das OV20i, einschließlich Triggersignal-Timing, Ausgangslatenz und empfohlener Pulsbreiten.

---

Timing der digitalen Eingänge

Trigger-Eingang Timing (Pin 16)

Parameter	Spezifikation
Eingangsaktivierungstyp	NPN (Pull to GND)
Minimale Pulsbreite	10 ms
Eingangs-Entprellung	~5 ms
Max. Eingangsfrequenz	~20 Hz
Signaltyp	Potentialfreier Kontakt oder Open Collector

Trigger wird einmal pro Puls ausgelöst

Ideal für Sensoren mit sauberen Ausgangsflanken

---

Timing der digitalen Ausgänge

Timing der Ergebnisausgänge (Pins 10 & 11)

Ereignis	Timing
Ausgangsaktivierungsverzögerung	~10–15 ms nach Inferenz
Aktive Ausgangsdauer	Konfigurierbar (Standard 100 ms)
Max. Strom	100 mA
Ausgangslogiktyp	NPN Open Collector (zieht auf GND)

warnung

Die digitalen Ausgänge sind NPN Open Collector und ausschließlich Sinking-Ausgänge. Sie ziehen die Leitung im aktiven Zustand auf GND und können +24 V nicht ausgeben (Sourcing). Für den ordnungsgemäßen Betrieb muss ein externer Pull-up-Widerstand oder eine Last gegen +24 V vorgesehen werden.

---

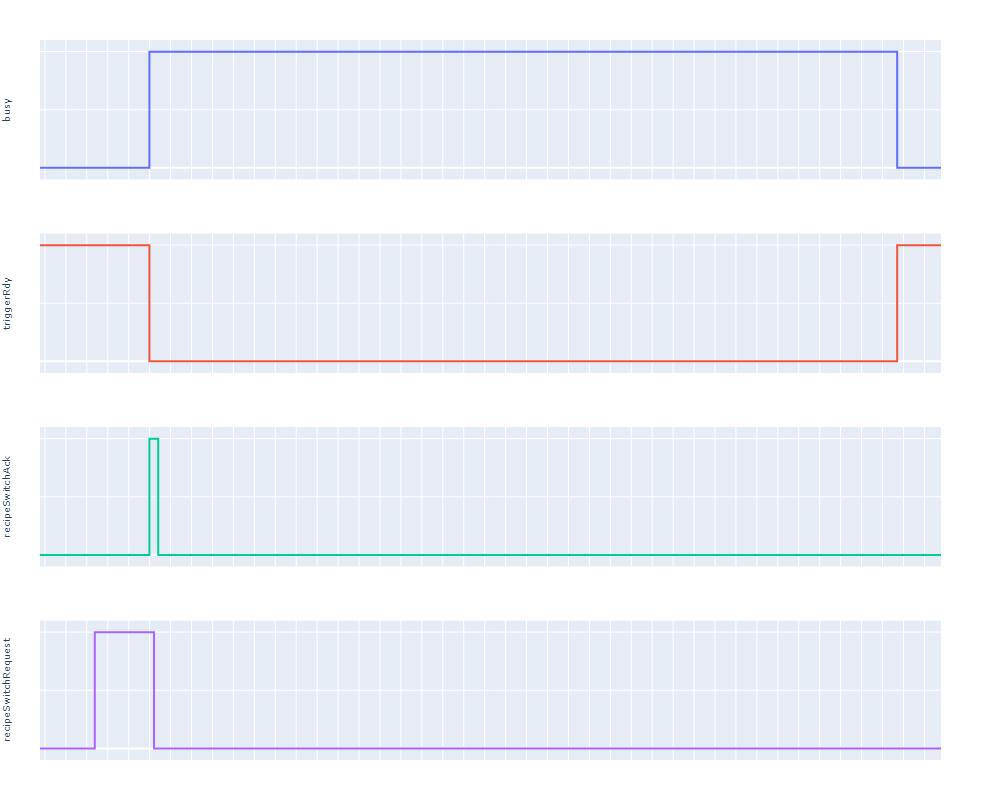

Typische Timing-Sequenz (Digitaler Trigger)

CopyEdit
     Trigger Pulse
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Inference Timing (AI Process)
                      _______________________
                     /
    Result Output __/

        |<-- ~10–15 ms after trigger -->|

---

Empfohlene Konfiguration

• Triggerung über potentialfreien Kontakt, NPN-Sensor oder PLC-Sinking-Ausgang
• Minimale Pulsbreite einstellen: 10–20 ms
• Ausgangsdauer bei Bedarf über UI oder PLC-Tag konfigurieren

---

Best Practices

• Geschirmte Kabel verwenden, um Störungen zu minimieren
• Sicherstellen, dass das Verhalten der steigenden/fallenden Flanke den PLC-Anforderungen entspricht
• Ausgang während der Einrichtung mit einer Prüflampe oder einem Multimeter überprüfen
• Signalprellen durch Verwendung von Sensoren mit integrierter Entprellung vermeiden
