OV20i im Browser öffnen

Die Kamera ist montiert und mit Strom versorgt. Sehen wir uns nun an, was sie sieht.

Der OV20i wird vollständig über einen Webbrowser gesteuert; es muss keine spezielle Software installiert werden. Sie benötigen lediglich einen Computer (oder ein Tablet) im selben Netzwerk wie die Kamera.

Schritt 1: Im selben Netzwerk anmelden

Verbinden Sie Ihren Computer mit demselben Netzwerk wie die Kamera. Dazu gibt es zwei Möglichkeiten:

Option A: Direktverbindung (am einfachsten für die Einrichtung)

Am besten geeignet, wenn Sie die Kamera zum ersten Mal einrichten, an einem Prüfplatz oder einer Teststation arbeiten oder keinen Netzwerk-Switch in der Nähe haben. Dies bietet Ihnen eine private Eins-zu-eins-Verbindung ohne sonstigen Netzwerkverkehr.

• Verbinden Sie ein Ethernet-Kabel direkt von Ihrem Computer zur Kamera
• Stellen Sie die IP-Adresse Ihres Computers auf einen Wert im selben Subnetz wie die Kamera ein (z. B. 192.168.0.50, wenn die Kamera unter 192.168.0.100 erreichbar ist)

Windows: Öffnen Sie Netzwerkverbindungen, klicken Sie mit der rechten Maustaste auf Ihren Ethernet-Adapter, wählen Sie Eigenschaften und legen Sie dann die IPv4-Adresse fest:

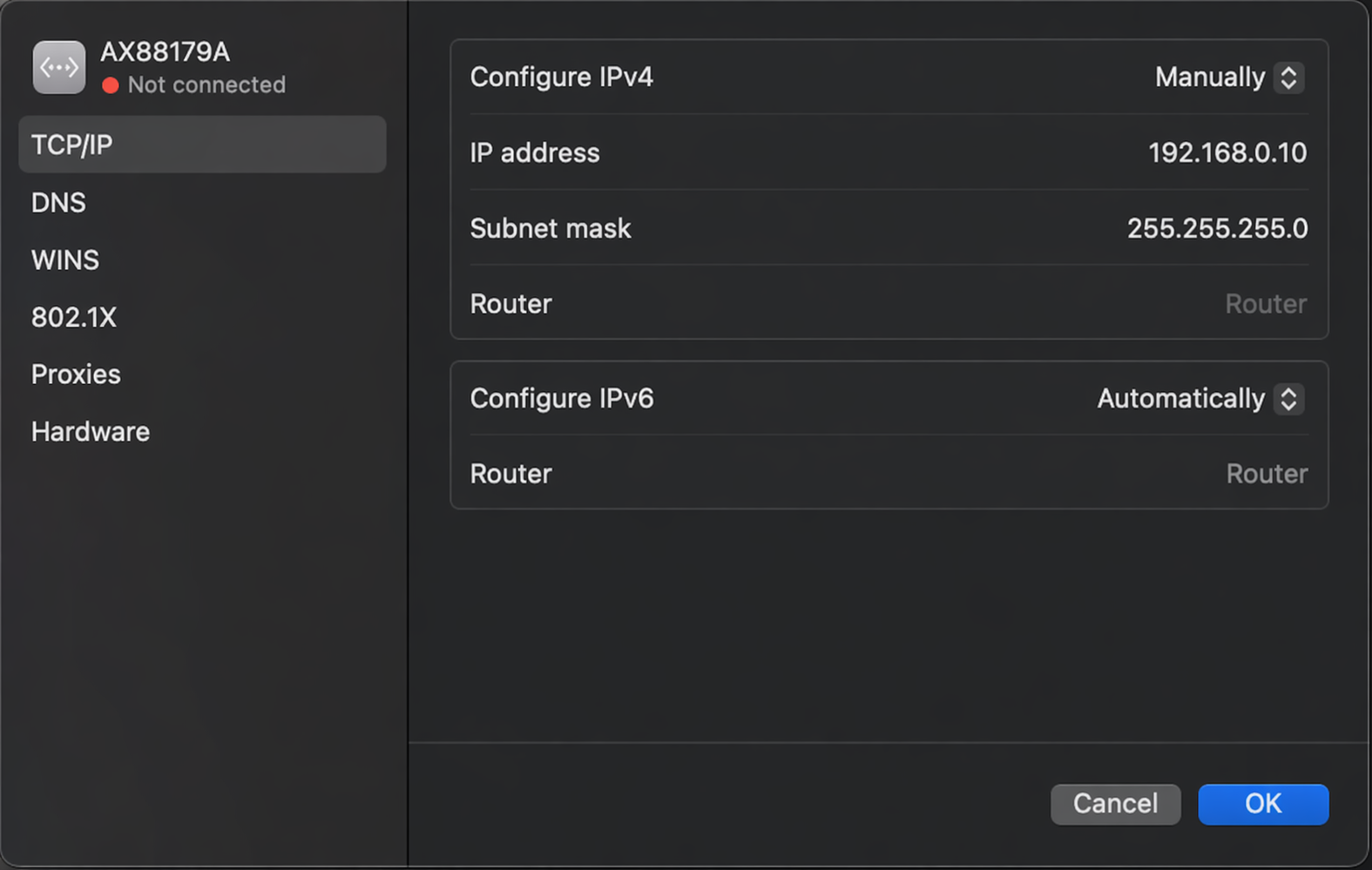

Mac: Öffnen Sie Systemeinstellungen > Netzwerk, wählen Sie Ihren Ethernet-Adapter aus und stellen Sie „IPv4 konfigurieren" auf „Manuell":

Option B: Über einen Netzwerk-Switch

Am besten geeignet, wenn die Kamera bereits in der Produktionslinie installiert ist, wenn mehrere Personen gleichzeitig auf die Kamera zugreifen müssen oder wenn die Kamera mit Ihrem Anlagennetzwerk verbunden bleiben soll.

• Verbinden Sie sowohl die Kamera als auch Ihren Computer mit demselben Switch
• Stellen Sie sicher, dass sie sich im selben Subnetz befinden (192.168.0.X)

Standard-IP-Adresse der Kamera

Der OV20i wird mit der standardmäßigen statischen IP-Adresse 192.168.0.100 ausgeliefert. Wenn Ihr Netzwerk DHCP verwendet, kann die Kamera auch automatisch eine IP-Adresse beziehen, aber für die Ersteinrichtung ist die Verwendung der standardmäßigen statischen IP-Adresse am einfachsten.

Schritt 2: IP-Adresse der Kamera finden

Wenn Sie die Standardeinrichtung verwenden, ist die Kamera unter 192.168.0.100 erreichbar.

Wenn sich die IP-Adresse geändert hat oder Sie DHCP verwenden, finden Sie sie wie folgt:

• Überprüfen Sie die DHCP-Lease-Tabelle Ihres Netzwerks
• Verwenden Sie ein Netzwerk-Scanner-Tool
• Beachten Sie das LED-Muster der Kamera (siehe LED Behavior Matrix in der Referenz)

Schritt 3: Browser öffnen

Öffnen Sie Google Chrome (empfohlen) oder Microsoft Edge und navigieren Sie zu:

http://192.168.0.100

Wenn es sich um eine neue Kamera handelt, wird die Seite Product Activation angezeigt.

Unterstützte Browser: Chrome (empfohlen), Edge oder Safari. Firefox wird nicht unterstützt und kann zu Problemen mit der Benutzeroberfläche oder Funktionalität führen.

Schritt 4: Gerät aktivieren

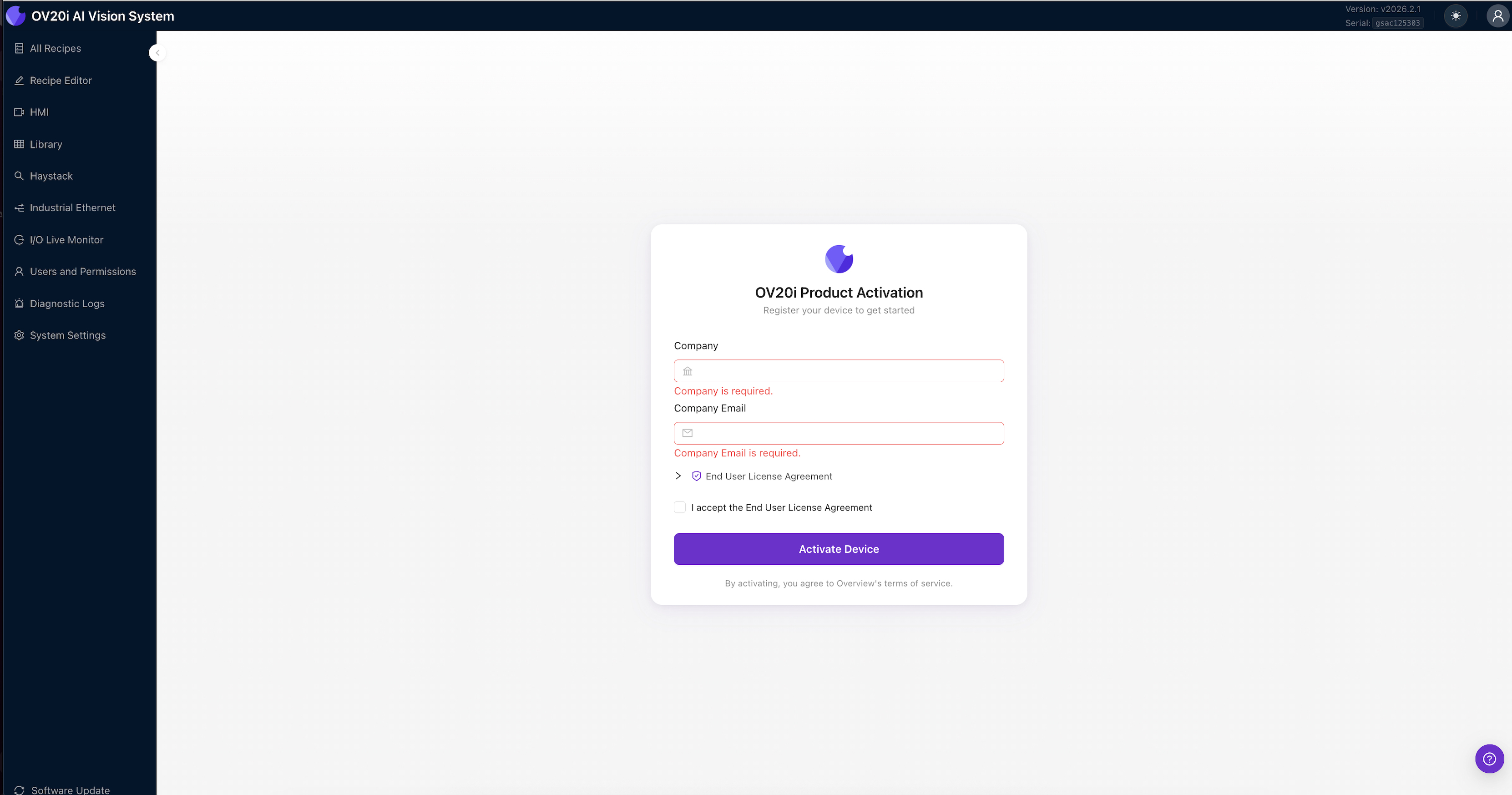

Beim ersten Verbindungsaufbau zeigt die Kamera die Seite Product Activation an. Führen Sie die folgenden Schritte aus, um Ihr Gerät zu aktivieren:

1. Geben Sie den Namen Ihres Company ein
2. Geben Sie Ihre Company Email-Adresse ein
3. Erweitern Sie das End User License Agreement und prüfen Sie es
4. Aktivieren Sie das Kontrollkästchen, um das End User License Agreement zu akzeptieren
5. Klicken Sie auf Activate Device

Nach der Aktivierung wird die Seite All Recipes der Kamera mit einer Navigationsseitenleiste auf der linken Seite angezeigt.

Kein Internet erforderlich

Die Kamera läuft vollständig in Ihrem lokalen Netzwerk. Sie benötigen weder für die Aktivierung, die Konfiguration, die Rezepterstellung noch für die Durchführung von Inspektionen einen Internetzugang.

Schritt 5: Ein Rezept aktivieren

Um mit der Kamera zu arbeiten, benötigen Sie ein aktives Rezept. Wenn Sie bereits eines haben, klicken Sie darauf auf Activate. Wenn es sich um eine neue Kamera handelt, klicken Sie auf + New, um Ihr erstes Rezept zu erstellen.

Sobald ein Rezept aktiv ist, öffnen Sie es, um zum Recipe Editor zu gelangen, in dem Sie Bildeinstellungen, Ausrichtung, Regions of Interest (ROIs) und KI-Training konfigurieren.

Welche Version der Benutzeroberfläche haben Sie?

Overview hat die OV20i-Weboberfläche in v2026.5 neu gestaltet. Prüfen Sie Ihre Softwareversion in der oberen rechten Ecke der Kamera-UI und wählen Sie dann die passende Registerkarte unten. Ihre Auswahl wird auf jeder Seite dieses Einrichtungsablaufs beibehalten.

Ältere Versionen

Die Seite All Recipes listet Ihre Rezepte auf. Klicken Sie bei einem Rezept auf Activate und dann auf Edit, um den Recipe Editor zu öffnen. Der Editor gliedert alles in drei Abschnitte: Imaging Setup, AI Blocks und den IO Block.

v2026.5 und neuer

Die Seite All Recipes ist Ihr Startbildschirm. Jedes Rezept wird als Karte mit Thumbnail, Modelltyp (Classification oder Segmentation), PLC Recipe ID, Triggermodus sowie dem Erstellungs- und letzten Trainingsdatum dargestellt. Die obere Symbolleiste bietet + New zum Erstellen eines Rezepts, Import und Export Recipes zum Übertragen von Rezepten zwischen Kameras, ein Suchfeld, Sortierschaltflächen (Name, Edited at, Created at), einen Type-Filter sowie eine Umschaltung zwischen Raster- und Listenansicht. Auf jeder Karte lädt Activate das jeweilige Rezept als laufende Inspektion der Kamera, Edit öffnet es im Recipe Editor, und die Symbolschaltflächen dienen zum Exportieren oder Löschen. Das aktive Rezept ist mit Active gekennzeichnet und wird zusätzlich in der oberen Leiste als Recipe Active angezeigt.

Durch Klicken auf Edit öffnet sich der Recipe Editor mit einem Übersichtsbildschirm. Oben verläuft ein Fortschrittsanzeiger (Progress Tracker), darunter befindet sich pro Schritt eine Karte: Imaging Setup, Alignment, Region of Interest (ROIs), Classification (oder Segmentation), Trigger und IO Block. Jede Karte zeigt eine Thumbnail-Vorschau und einen einzeiligen Status; ein grünes Häkchen markiert jeden vollständig konfigurierten Schritt. Die Kopfzeile zeigt an, wie viele der sechs Schritte abgeschlossen sind (z. B. „6 of 6, Recipe ready"). Klicken Sie auf einer Karte auf Review oder auf einen Schritt im Tracker, um ihn zu öffnen. Edit details benennt das Rezept um und bearbeitet dessen Beschreibung, und Export speichert es in eine Datei.

Arbeiten Sie die Schritte der Reihe nach durch. Jeder Schritt baut auf dem vorherigen auf (siehe das Wasserfallprinzip). Jeder Schritt verfügt am unteren Rand über die Schaltflächen Back und Next, sodass Sie jederzeit zu einem früheren Schritt zurückkehren können, um Feinabstimmungen vorzunehmen, ohne den Überblick zu verlieren.

Nächster Schritt: Gehen Sie zu Schritt 1: Image Settings, um das Live-Bild Ihrer Kamera zu konfigurieren und zu überprüfen, ob alles richtig aussieht.

Fehlerbehebung bei Verbindungsproblemen

Häufige Verbindungsprobleme und Lösungen

Problem	Was Sie versuchen können
Kamera-IP nicht erreichbar	Überprüfen Sie, ob sich Ihr Computer im selben Subnetz befindet (192.168.0.X). Versuchen Sie ein Ping: ping 192.168.0.100
Seite lädt, aber kein Bild	Die Kamera startet möglicherweise noch. Warten Sie 30 Sekunden und aktualisieren Sie die Seite
Seite lädt überhaupt nicht	Versuchen Sie einen anderen Browser (Chrome empfohlen). Leeren Sie den Cache
Bild ist schwarz	Stellen Sie sicher, dass nichts das Objektiv verdeckt. Überprüfen Sie, ob die Beleuchtung eingeschaltet ist

Notfall-USB-Verbindung

Wenn Sie die Kamera nicht über Ethernet erreichen können, können Sie sich per USB verbinden. Die Notfall-USB-IP-Adresse lautet 192.168.55.1.

Eine ausführlichere Anleitung zur Netzwerkfehlerbehebung finden Sie unter Troubleshooting & FAQ.

Checkliste für die Verbindung

• Browser verbindet sich mit der Kamera-IP (192.168.0.100)
• Seite All Recipes wird geladen
• Rezept aktiviert und Recipe Editor geöffnet

Sie sind verbunden! Als Nächstes: Schritt 1: Image Settings, um das Bild Ihrer Kamera einzustellen.
