I/O 時序圖

本頁詳細介紹 OV20i 的數字 I/O 時序規格，包括觸發訊號時序、輸出延遲和推薦脈寬。

數字輸入時序​

觸發輸入時序（引腳 16）​

引數規格
輸入啟用型別NPN（拉到 GND）
最小脈寬10 ms
輸入去抖動~5 ms
最大輸入頻率~20 Hz
訊號型別幹觸點或開路集電極

觸發在每個脈衝時觸發一次

適用於輸出轉換乾淨的感測器

數字輸出時序​

結果輸出時序（引腳 10 與 11）​

事件時序
輸出啟用延遲推斷後約 10–15 ms
輸出有效持續時間可配置（預設 100 ms）
最大電流100 mA
輸出邏輯型別NPN 開漏（拉到 GND）
注意

數字輸出為 NPN 開漏，僅下拉。啟用時將線路拉至 GND，不能提供 +24 V 的電源。為確保正常工作，需要提供外部上拉至 +24 V 的上拉電阻或負載。

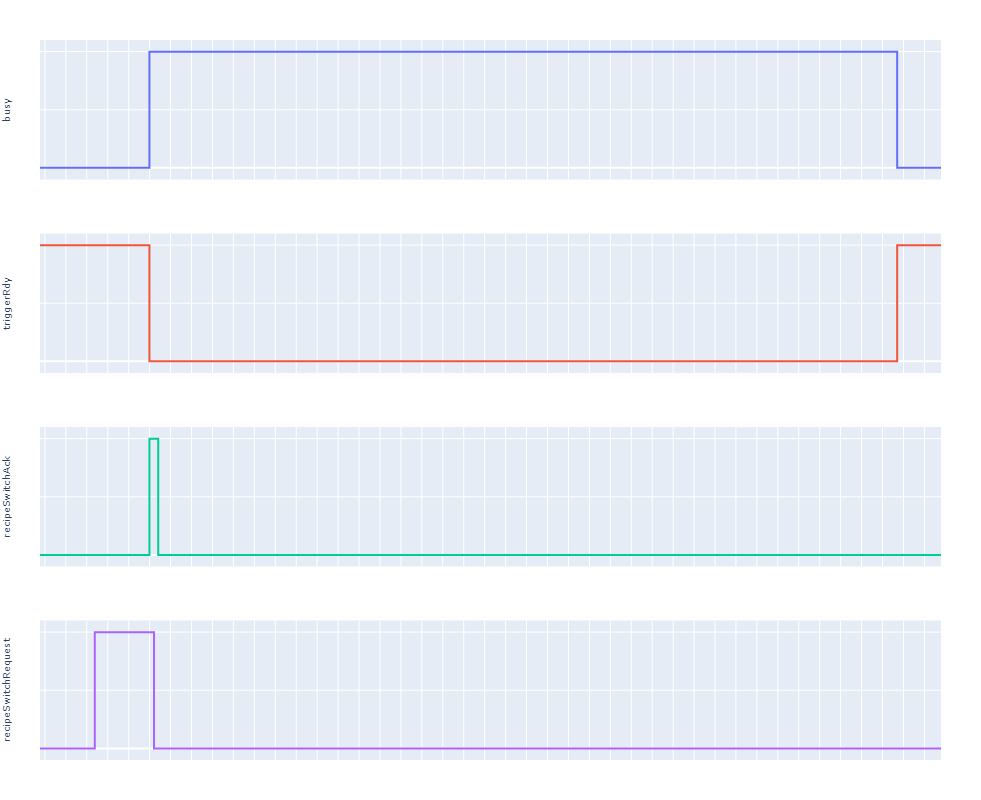

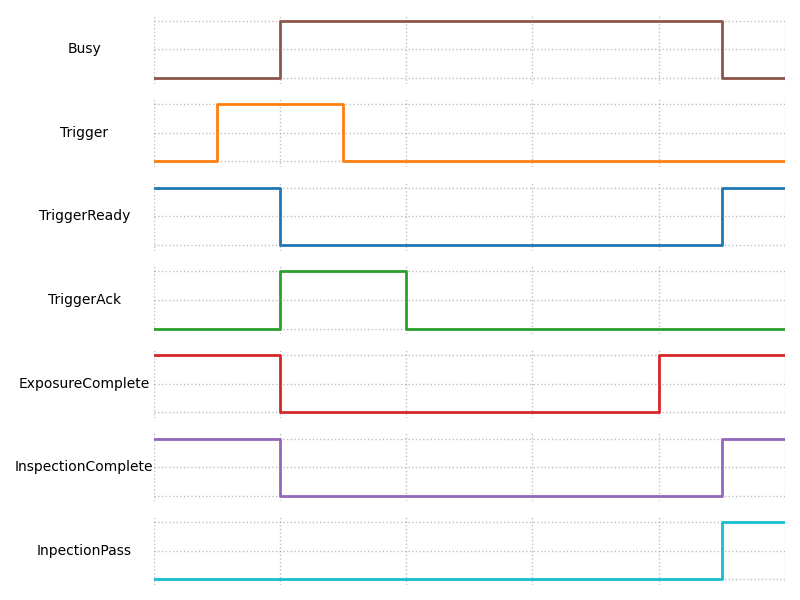

典型時序（數字觸發）​

CopyEdit
     Trigger Pulse
         ___
        |   |____________________
        |
        |<-- 10 ms -->|

     Inference Timing (AI Process)
                      _______________________
                     /
    Result Output __/

        |<-- ~10–15 ms after trigger -->|

建議設定​

  • 透過幹觸點、NPN 感測器，或 PLC 下沉輸出進行觸發
  • 設定最小脈寬：10–20 ms
  • 如有需要，可透過 UI 或 PLC tag 配置輸出持續時間


最佳實踐​


  • 使用遮蔽電纜以降低噪聲
  • 確認上升沿/下降沿行為與 PLC 預期一致
  • 在設定過程中用測試燈或萬用表檢查輸出
  • 透過使用具備內建去抖動的感測器來避免訊號抖動
