Gửi dữ liệu tùy chỉnh từ PLC đến camera

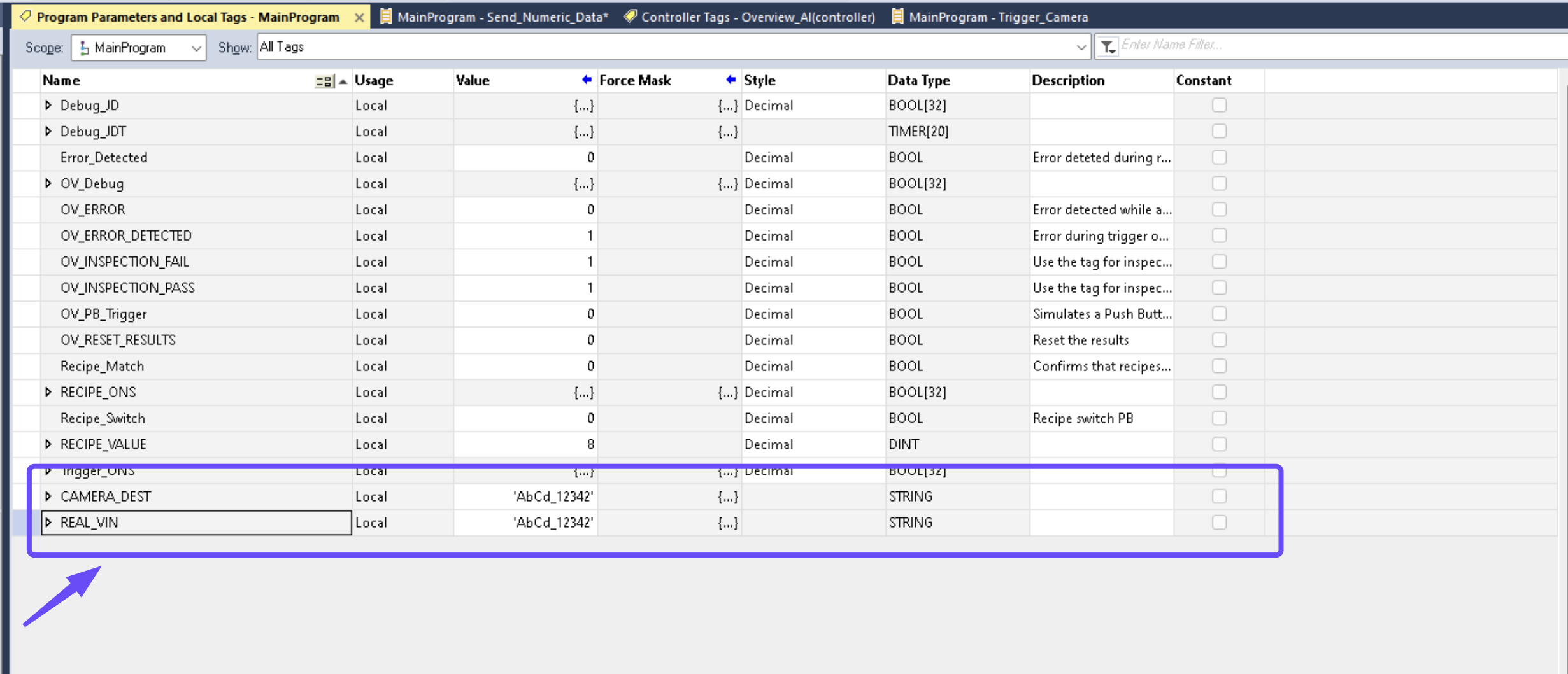

Bước 1: Tạo và cấu hình Custom Data Tag​

Bắt đầu bằng cách tạo hai tag, một để sao chép dữ liệu từ custom data tag và tag còn lại để chuyển dữ liệu đến camera output tag. Cả hai phải có kiểu dữ liệu STRING.

Custom Data Tags

Bước 2: Xác định Byte Order cho Node-RED​

Bạn có thể chọn bất kỳ byte order nào từ output assembly được gán cho Node-RED. Byte order đề cập đến cách dữ liệu được định dạng và truyền đi.

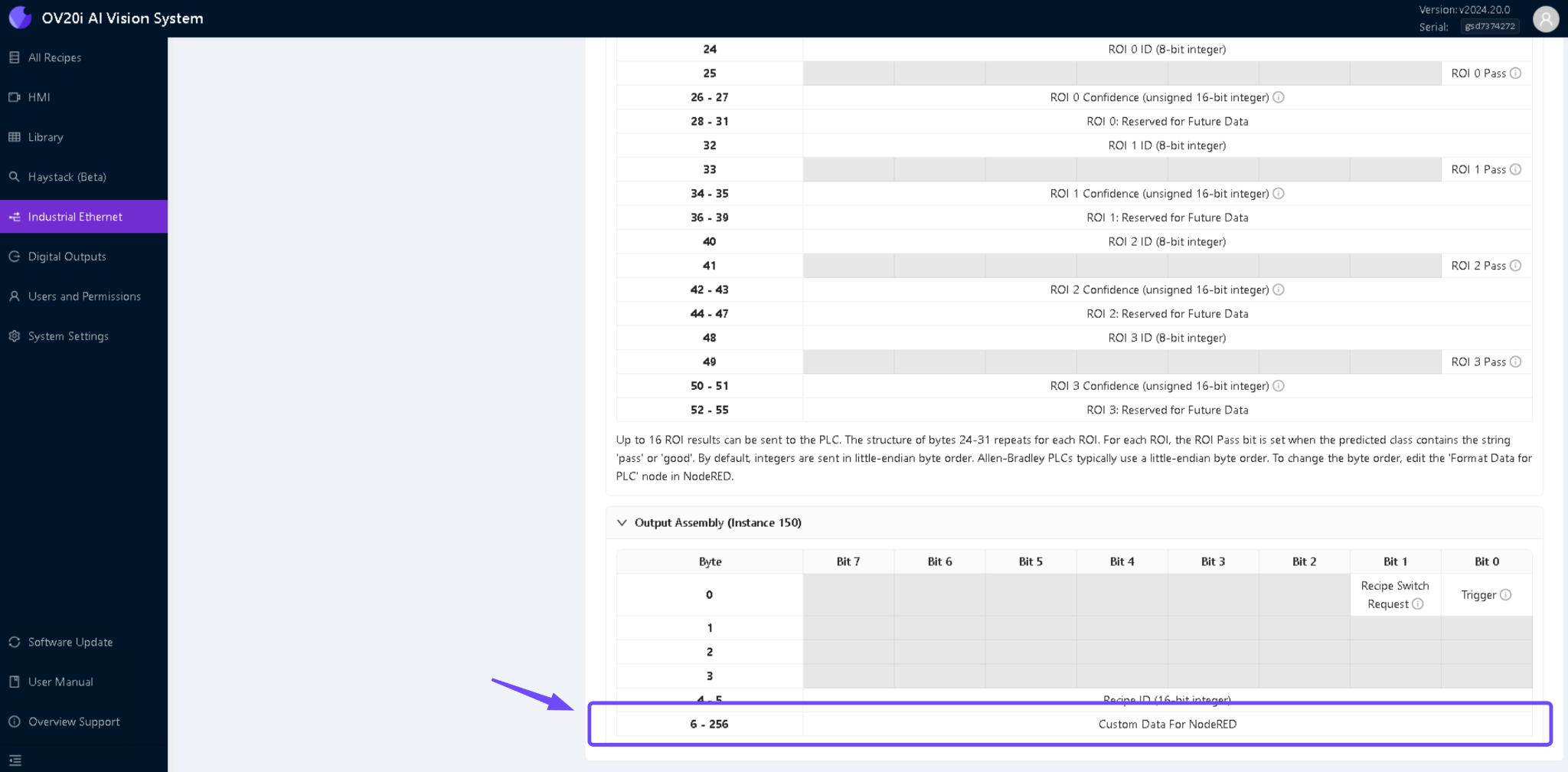

Example of Byte Order Assigned to Custom Data for Node-RED

Bước 3: Xây dựng Trigger Logic​

Sau khi tạo custom data tag, sử dụng trigger logic được trình bày chi tiết trong Trigger Using a PLC để tạo một tập hợp các lệnh logic mới. Trigger logic phải xử lý việc kích hoạt camera, đảm bảo rằng camera chụp ảnh mỗi khi các điều kiện cụ thể được đáp ứng.

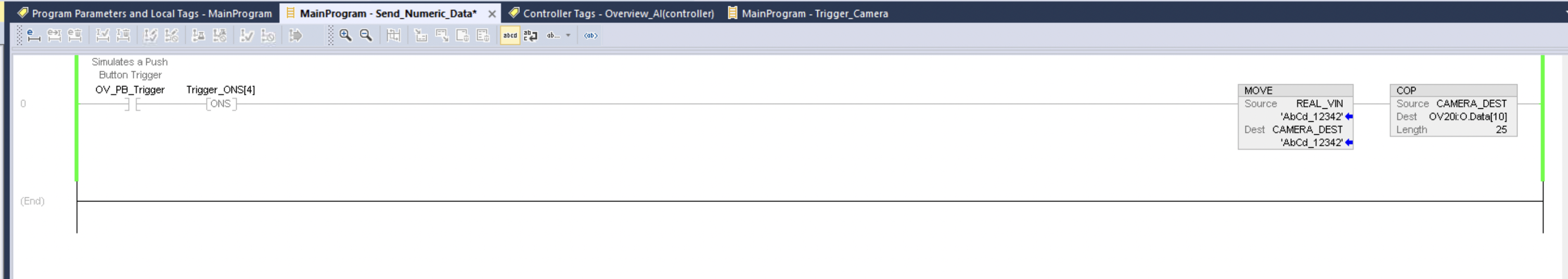

Trigger Logic for Sending Numeric Data

note

Nếu bạn trigger cùng một VIN hai lần, dữ liệu sẽ không được lưu trên ảnh thứ hai. Hãy xóa dữ liệu trước khi gửi dữ liệu mới vào.

Bước 4: Tạo Flow trong Node-RED​

Truy cập Node-RED flow và tạo một flow mới phản ánh đúng chức năng yêu cầu.

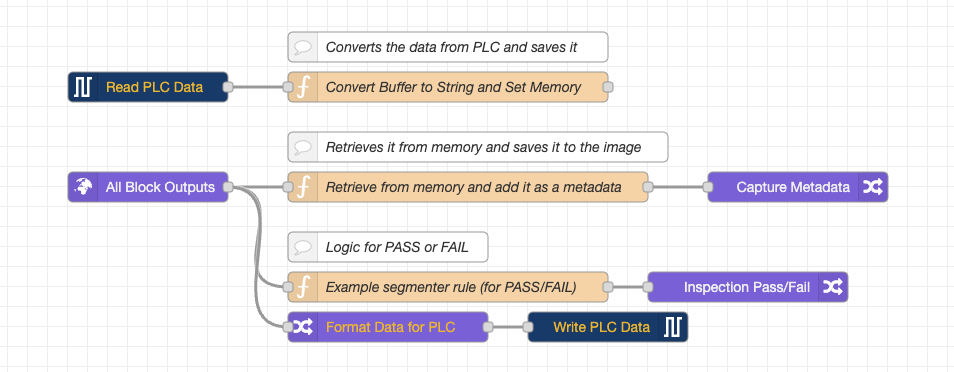

Node-RED Flow Example for Sending Custom Data

Bước 5: Chụp ảnh và liên kết Metadata​

Sau khi trigger camera, hãy xác minh rằng quá trình chụp ảnh đang hoạt động như mong đợi.

Đảm bảo rằng mỗi ảnh do camera chụp đều có metadata, bao gồm cả custom data.

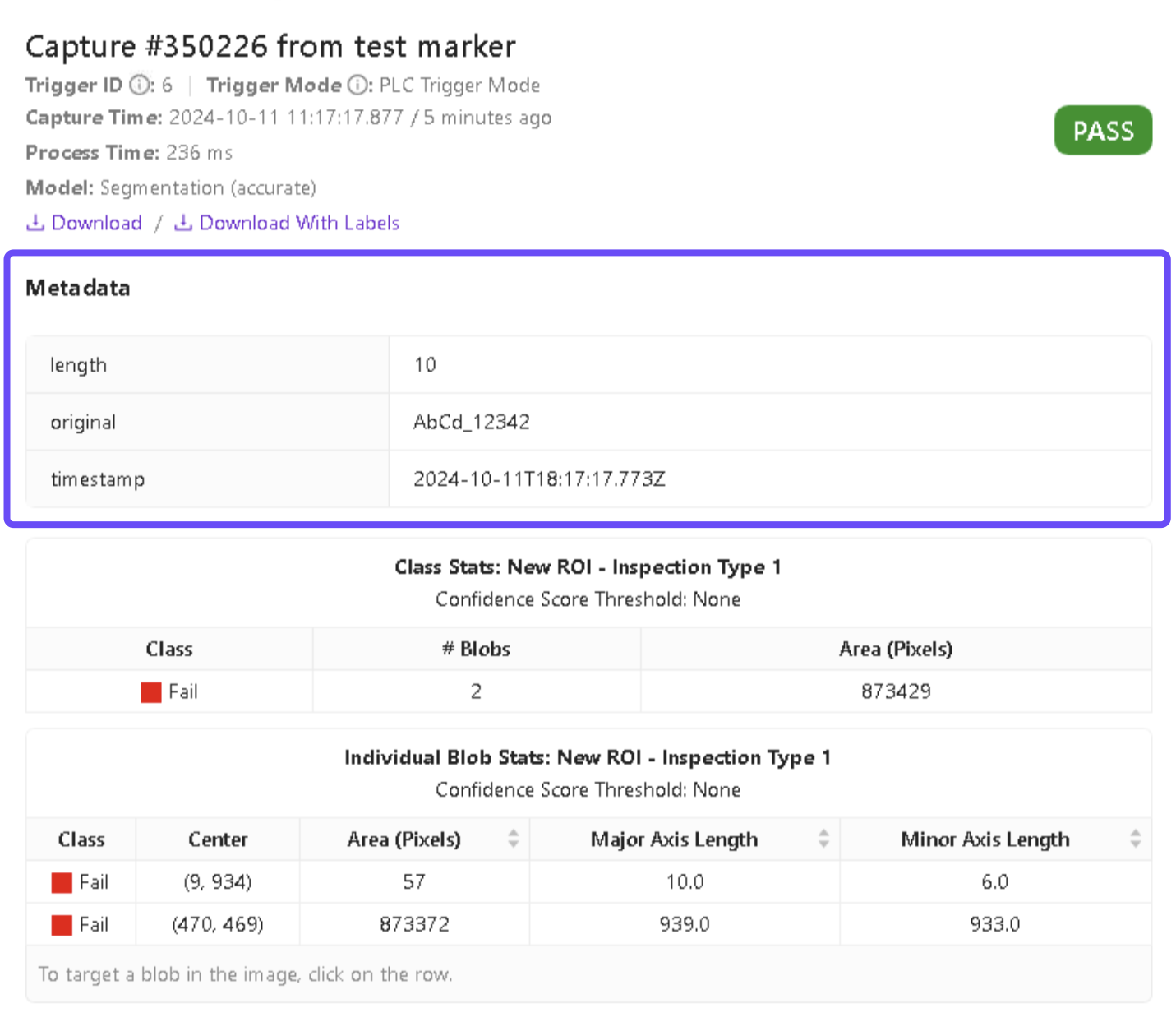

Image Capture with Metadata
