Logic Digital I/O: NPN so với PNP

Trang này giải thích cấu hình I/O digital của OV20i và cách đấu nối đúng các thiết bị NPN và PNP vào đầu nối M12 A-Coded 17 Pin của camera.

Tổng Quan về I/O Digital của OV20i​

Cấu Hình Phần Cứng​

OV20i cung cấp 5 đường I/O digital thông qua đầu nối M12 A-Coded 17 Pin Power I/O:

Phân Bố I/O:

  • 1 Trigger Input - Tín hiệu trigger chính đầu vào
  • 2 Digital Inputs - Đầu vào cảm biến bổ sung
  • 2 Digital Outputs - Đầu ra trạng thái và kết quả

Thông Số Điện​

  • Điện Áp Hoạt Động: 19-24 VDC đầu vào
  • Dòng Đầu Ra: Tối đa 100mA mỗi output
  • Logic Đầu Vào: Kéo xuống GND để kích hoạt input
  • Logic Đầu Ra: Khi active, output sinks xuống GND (tương thích NPN)
  • Bảo Vệ Nhiệt: DIO GND được nối qua cầu chì nhiệt

Hiểu về Logic NPN và PNP​

Logic NPN (Sinking)​

Thiết bị NPN sink dòng xuống ground khi active.

Đặc Điểm:

  • Trạng Thái Active: Thiết bị kết nối tín hiệu xuống GND (0V)
  • Trạng Thái Inactive: Tín hiệu floating hoặc được kéo lên cao
  • Chiều Dòng Điện: Từ nguồn dương → qua tải → đến thiết bị → xuống ground
  • Sử Dụng Phổ Biến: Hầu hết các cảm biến công nghiệp và PLC hiện đại

Logic PNP (Sourcing)​

Thiết bị PNP source dòng từ nguồn dương khi active.

Đặc Điểm:

  • Trạng Thái Active: Thiết bị kết nối tín hiệu với nguồn dương (+24V)
  • Trạng Thái Inactive: Tín hiệu floating hoặc được kéo xuống thấp
  • Chiều Dòng Điện: Từ thiết bị → qua tải → xuống ground
  • Sử Dụng Phổ Biến: Một số thiết bị công nghiệp châu Âu

Cấu Hình Digital Input của OV20i​

Logic Input Gốc: Tương Thích NPN​

Các input của OV20i được thiết kế cho thiết bị NPN (sinking).

Kích Hoạt Input: Kéo xuống GND để kích hoạt input

Kết Nối Cảm Biến NPN (Kết Nối Trực Tiếp)​

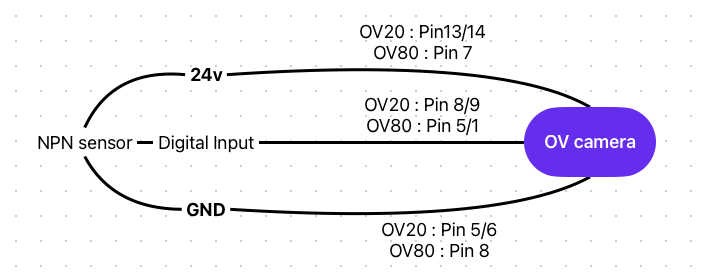

Sơ Đồ Đấu Nối cho Cảm Biến NPN:

NPN

Hoạt Động:

  • Cảm Biến Inactive: Input float lên cao (inactive)
  • Cảm Biến Active: Cảm biến kéo input xuống GND (active)

Kết Nối Cảm Biến PNP (Yêu Cầu Pull-Down)​

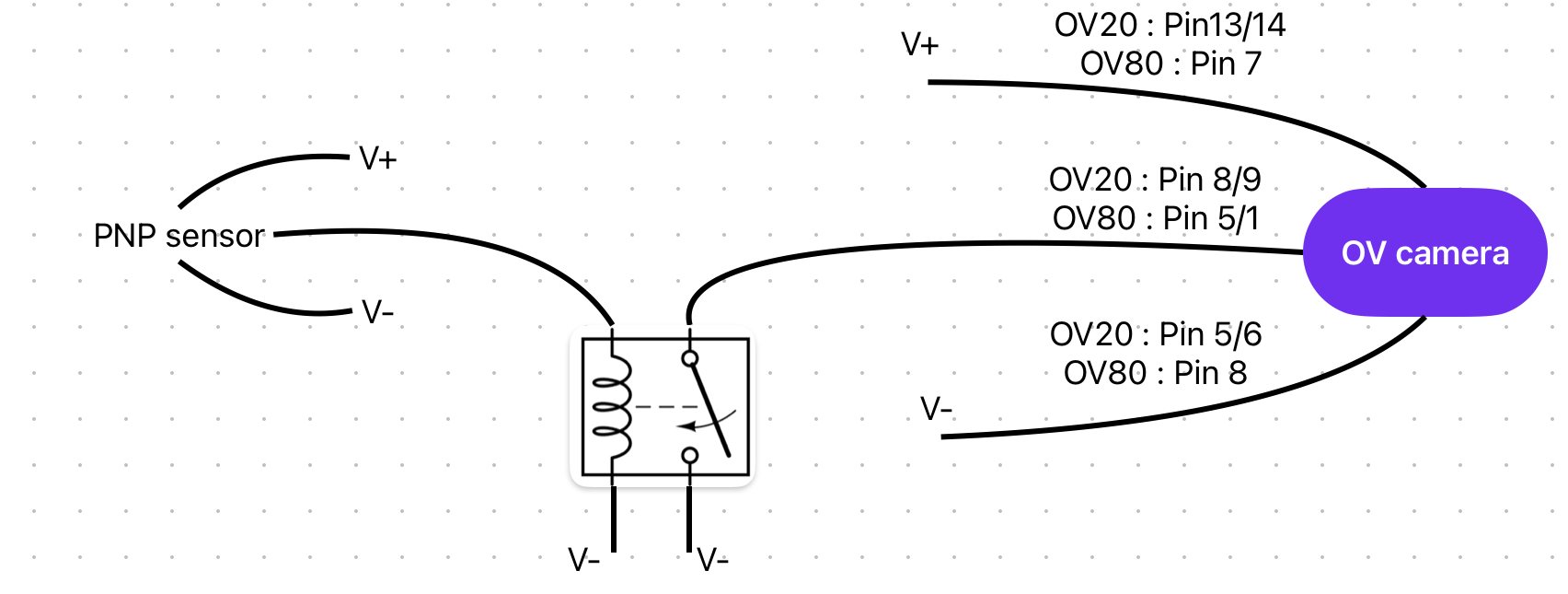

Sơ Đồ Đấu Nối cho Cảm Biến PNP:

NPN

Điện Trở Pull-Down: Thông thường 10kΩ giữa input và GND

Hoạt Động:

  • Cảm Biến Inactive: Điện trở pull-down giữ input ở GND (inactive)
  • Cảm Biến Active: Cảm biến áp đảo pull-down, tăng điện áp input (có thể không kích hoạt đáng tin cậy)
Quan Trọng

Cảm biến PNP yêu cầu mạch giao tiếp bổ sung để hoạt động ổn định với các input của OV20i.

Cấu Hình Digital Output của OV20i​

Logic Output Gốc: NPN (Sinking)​

Các output của OV20i là output sinking tương thích NPN.

Hành Vi Output:

  • Active: Output sinks xuống GND (0V)
  • Inactive: Output floating (trở kháng cao)
  • Dòng Tối Đa: 100mA mỗi output
  • Yêu Cầu Nguồn Ngoài: Output cần nguồn cấp bên ngoài
warning

Digital output DO0 / DO1 là NPN open-collector, chỉ sinking. Chúng kéo đường tín hiệu xuống GND khi active và không thể source +24V. Cần phải có pull-up bên ngoài hoặc tải nối lên +24V để hoạt động đúng.

Các Tùy Chọn Giao Tiếp:

  • Relay Module: Sử dụng output để điều khiển cuộn relay, tiếp điểm relay đóng cắt tải PNP
  • Mạch Transistor: Sử dụng output để điều khiển transistor PNP nhằm đóng cắt tải

Grounding và Tham Chiếu Chung​

Yêu Cầu Grounding Quan Trọng​

DIO GND phải được kết nối với GND để chức năng digital input hoạt động. DIO GND được nối với GND qua cầu chì nhiệt.

Hệ Thống Đa Nguồn: Khi kết nối các đường I/O digital của OV20i vào hệ thống được cấp điện từ nguồn khác, sử dụng chân này để kết nối chung các ground với nhau.

⚠️ Các Vấn Đề Đấu Nối Thường Gặp​

Vấn Đề Ground Loop​

  • Triệu Chứng: Hành vi input thất thường, trigger sai
  • Giải Pháp: Đảm bảo grounding một điểm duy nhất, sử dụng DIO GND đúng cách

Dòng Output Không Đủ​

  • Triệu Chứng: Tải không kích hoạt đáng tin cậy
  • Giải Pháp: Xác minh dòng tải <100mA, sử dụng relay cho tải có dòng cao hơn

Không Tương Thích Cảm Biến PNP​

  • Triệu Chứng: Input không phản hồi với cảm biến PNP
  • Giải Pháp: Thêm điện trở pull-down hoặc sử dụng interface module

Input Floating​

  • Triệu Chứng: Trigger ngẫu nhiên khi không có cảm biến kết nối
  • Giải Pháp: Kết nối các input không sử dụng với DIO GND qua điện trở 10kΩ

Thực Hành Tốt Nhất​

Hướng Dẫn Thiết Kế​

  • ✅ Sử dụng thiết bị NPN khi có thể để tương thích trực tiếp
  • ✅ Xác minh kết nối ground trước khi cấp nguồn
  • ✅ Thêm bảo vệ (cầu chì/chống sét lan truyền) cho môi trường công nghiệp
  • ✅ Ghi tài liệu đấu nối cho bảo trì và khắc phục sự cố

Quy Trình Kiểm Tra​

  1. Xác minh điện áp nguồn (19-24 VDC)
  2. Kiểm tra tính liên tục của các kết nối ground
  3. Kiểm tra input bằng đồng hồ vạn năng trước khi kết nối cảm biến
  4. Xác thực output với tải phù hợp
  5. Giám sát dòng tiêu thụ để đảm bảo <100mA mỗi output
