電氣規格
本頁概述 OV20i 攝像頭的電氣規格和安全執行引數，包括電源要求、I/O 行為、引腳分配和電流限制。
電源要求
- 輸入電壓： 19–24 VDC 穩壓電源
- 電流消耗： 1 A（典型值）
- 功率消耗： ~10 W 典型值
- 推薦電源： 24 VDC，1 A（最小）
電源聯結器：
- M12 A 型編碼，17 針公頭聯結器
- 僅引腳 5、6（GND）和 13、14（VIN）用於供電
數字 I/O 規格
OV20i 透過電源 I/O 聯結器支援 5 條數字 I/O 線：
| 型別 | 線數 | 邏輯 | 電流額定值 |
|---|---|---|---|
| 輸入 | 3 | NPN 相容（吸入型邏輯） | – |
| 輸出 | 2 | NPN 開集電極 | 每線最大 100 mA |
| 觸發輸入 | 1 | 拉至 GND 啟用 | – |
- 輸出保護： 具備內部熱熔斷器的過流保護
- DIO GND： 必須連線到 PLC/系統地，以確保可靠的輸入檢測
注意
數字輸出（DO0 / DO1） 為 NPN 開集電極，僅吸入型。啟用時將線路拉至 GND，無法輸出 +24 V 電壓。必須提供外部上拉電阻或至 +24 V 的負載才能正常工作。

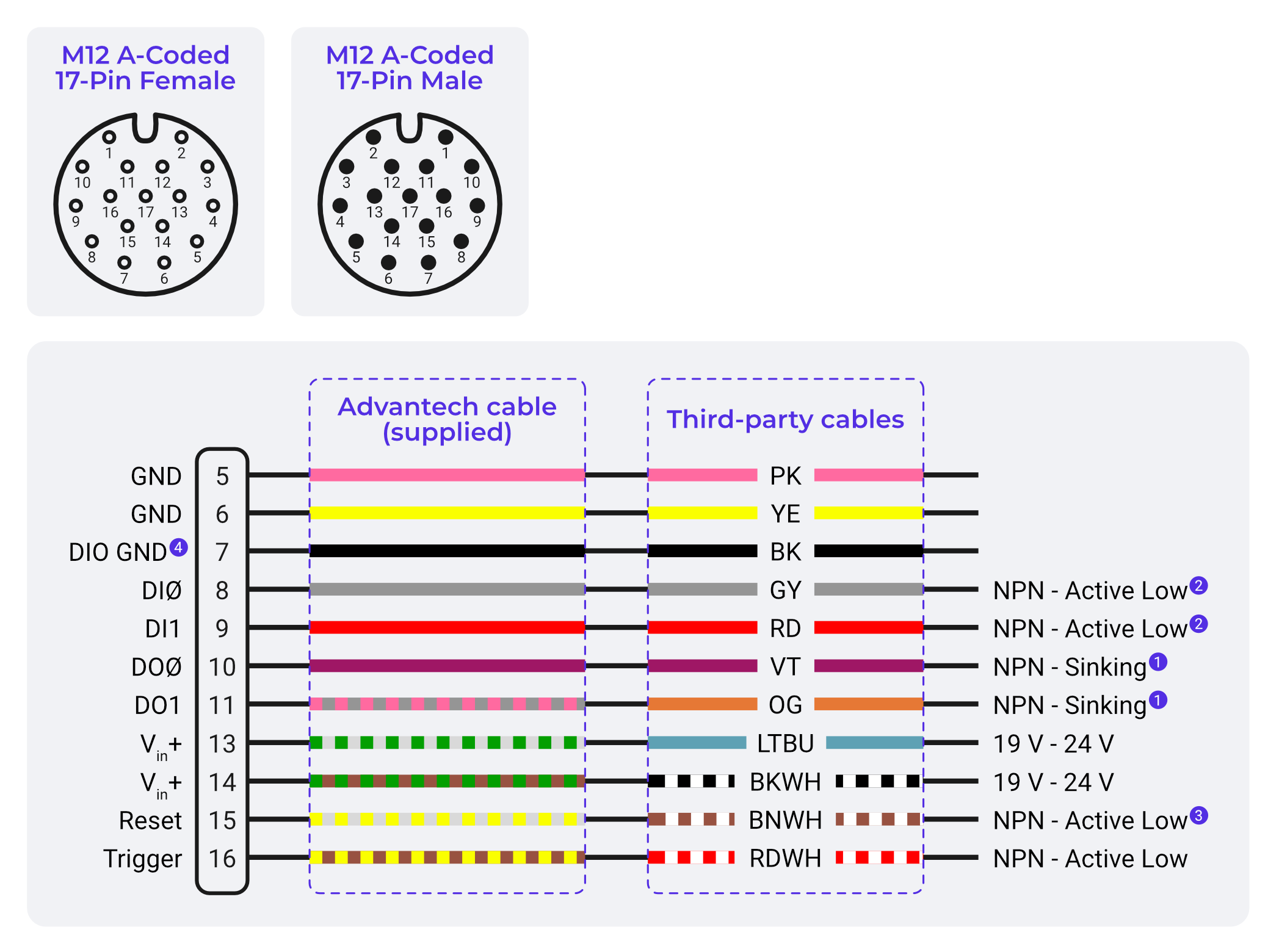

I/O 聯結器引腳定義 (M12 A 型編碼，17 針)
備註
舊版電纜圖： 該圖顯示了 3M 和 5M 電纜原有的飛線顏色。如果您的電纜顏色與此匹配，請直接按圖接線。如果不匹配（10M 電纜，純色加引腳 12 上的黃/綠線），請參閱 線色參考 檢視 3M 和 5M 與 10M 電纜的顏色對照。
| 引腳 | 訊號 | 功能 |
|---|---|---|
| 5–6 | Power GND | 0V 迴路 |
| 7 | DIO GND | 數字 I/O 迴路 |
| 8 | Digital Input 0 | 感測器或 PLC 輸入（NPN） |
| 9 | Digital Input 1 | 感測器或 PLC 輸入（NPN） |
| 10 | Digital Output 0 | NPN 開集電極輸出 |
| 11 | Digital Output 1 | NPN 開集電極輸出 |
| 12 | RS232 RX | 可選（不常用） |
| 13–14 | Power VIN | +24 VDC 電源輸入 |
| 15 | Reset Input | 拉低以重啟（僅在指示時使用） |
| 16 | Trigger Input | 主硬體觸發輸入（NPN/幹接點） |
| 其他 | 保留 / 未使用 | 無連線 |
通訊埠
| 埠 | 型別 | 用途 |
|---|---|---|
| RJ45 | M12 X 型編碼乙太網 | 千兆網路通訊 |
| Micro USB | USB 2.0 | 緊急 IP 恢復 |
- Micro USB IP：
192.168.55.1（連線到 PC 時自動分配） - 主相機 IP（預設）：
192.168.0.100
電氣設計注意事項
- 儘可能使用 NPN 相容的感測器/繼電器。
- 拉至 GND 以啟用輸入。
- 輸出需要外部 24 V 才能驅動負載。
- 每個輸出線不得超過 100 mA。
- 始終將 DIO GND 連線到外部系統 GND 以確保可靠執行。
保護與安全
- 內建熱熔斷器保護 DIO GND 迴路
- 確保良好接地，防止輸入浮空或噪聲
- 輸出在未啟用時呈浮空狀態（NPN 開集電極）
