LED 行為矩陣
本頁說明 OV20i 相機上每個 LED 指示燈的行為及用途，基於顏色和功能。
備註
在設定、檢查和排障過程中，請將其作為快速視覺參考。

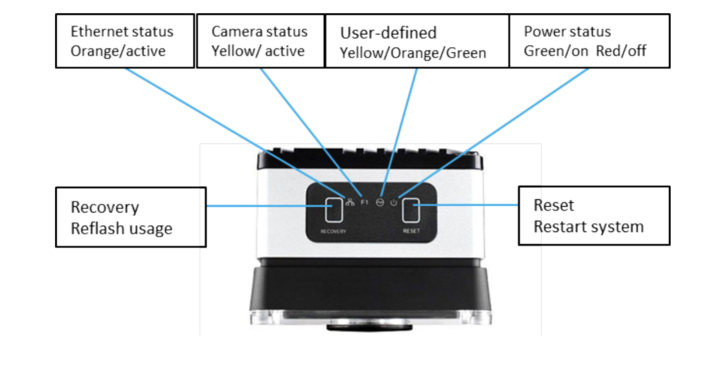

LED 位置與含義
OV20i 在裝置頂面板上包含 4 盞 LED 指示燈，每盞燈具有不同用途：
| LED 標籤 | 顏色 | 功能 |
|---|---|---|
| 乙太網狀態 | 🟠 橙色（Active） | 指示網路鏈路或活動 |
| 相機狀態 | 🟡 黃色（Active） | 指示影象捕獲或流式傳輸狀態 |
| 使用者自定義 | 🟡/🟠/🟢 黃色、橙色、綠色 | 保留給軟體定義的行為 |
| 電源狀態 | 🟢 綠色（On）/ 🔴 紅色（Off） | 指示系統供電與健康狀態 |
按鈕功能
| 按鈕 | 功能 | 備註 |
|---|---|---|
| 恢復（Recovery） | 重新刷寫（僅限支援） | 客戶請勿使用 |
| 復位（Reset） | 重新啟動系統（安全重啟） | 相機無響應時使用 |
LED 快速參考表
| LED | 狀態 | 含義 |
|---|---|---|
| 乙太網 (🟠) | 常亮或閃爍 | 網路鏈路存在且處於活動狀態 |
| 相機 (🟡) | 常亮或閃爍 | 相機正在執行或捕獲影象 |
| 使用者自定義 | 變化中 (🟢🟡🟠) | 保留用於內部診斷或軟體對映 |
| 電源 (🟢/🔴) | 綠色 = 開啟 | 系統處於供電並執行狀態 |
| 紅色 = 關閉 | 未檢測到電源（請檢查電源輸入與線纜） |
現場使用注意事項
- 乙太網 LED 未點亮？ → 檢查網線插座、交換機狀態，或靜態 IP 衝突
- 電源 LED 紅色/關閉？ → 確認 24 VDC 輸入與 M12 聯結器就位
- 觸發時相機 LED 關閉？ → 確保相機處於硬體觸發模式
- 使用者自定義 LED 仍為橙色？ → 可能表示回退或未就緒狀態
