鏡頭 + 視場表
本頁面提供適用於 OV20i 智慧攝像系統、使用 S-mount（M12）鏡頭的全面鏡頭規格、視場計算與相容性資訊。
備註
OV20i 使用 S-mount (M12 × 0.5) 鏡頭，搭載 Sony IMX296 感測器（1/2.9" 格式，1440×1080 畫素，3.45μm 畫素尺寸）。所有視場計算均基於 4:3 寬高比。
相機系統規格
感測器特性
| 引數 | 規格 |
|---|---|
| 感測器型號 | Sony IMX296 |
| 解析度 | 1440 × 1080 畫素 (1.6 MP) |
| 感測器尺寸 | 1/2.9" (4.97 × 3.73 mm) |
| 畫素尺寸 | 3.45 × 3.45 μm |
| 寬高比 | 4:3 |
| 對角線 | 6.2 mm |
| 快門型別 | Global shutter |
鏡頭卡口規格
| 引數 | 規格 |
|---|---|
| 卡口型別 | S-mount (M12) |
| 螺紋 | M12 × 0.5 mm |
| 對焦方式 | 手動（旋轉） |
| 後焦距 | 可變（無固定法蘭距離） |
| 濾鏡螺紋 | 無（整合光學元件） |

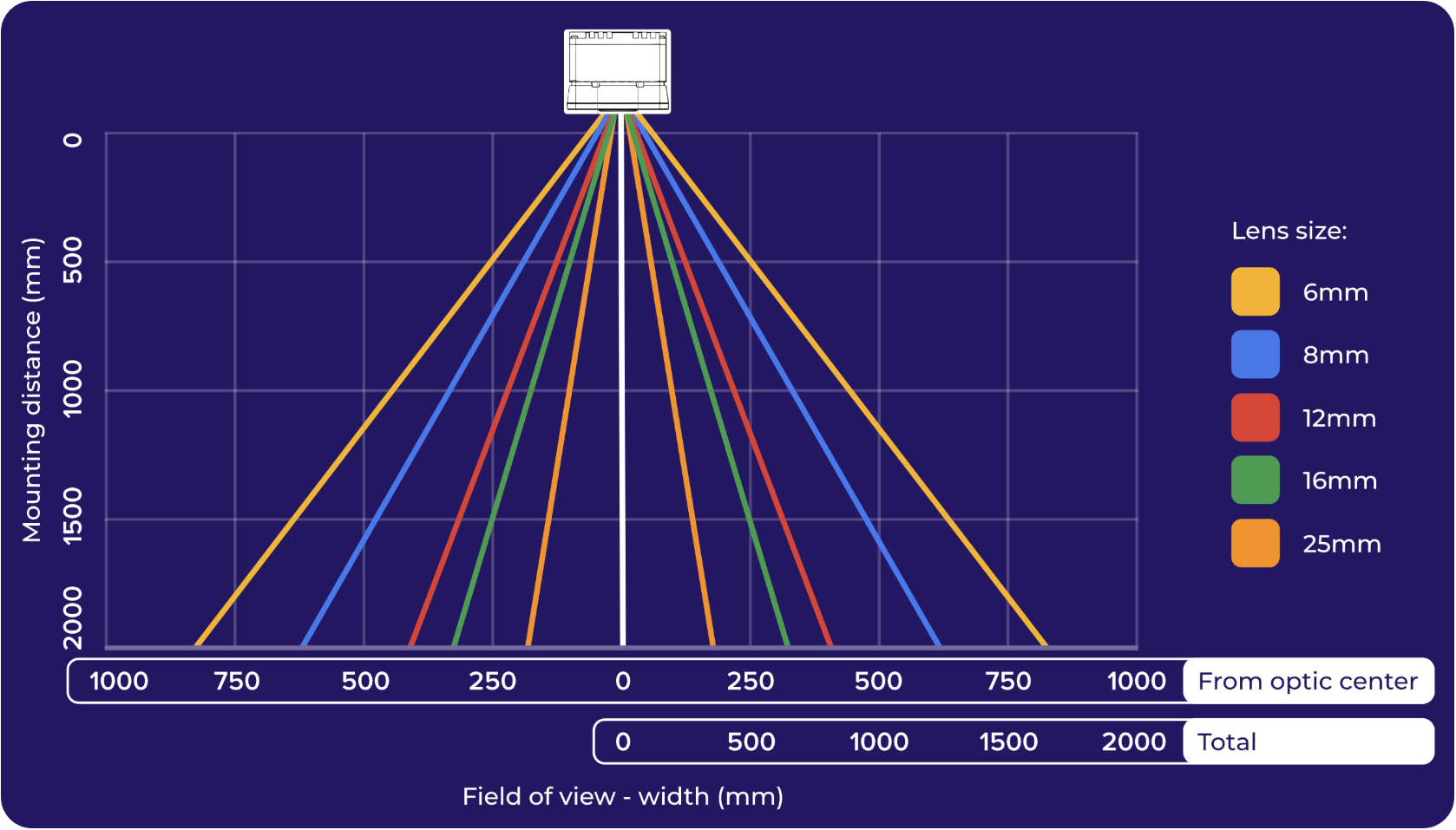

可用鏡頭選項與視場表
標準鏡頭範圍（6mm - 16mm）
| 焦距 | 在 100mm 時的水平視場 | 在 1m 時的水平視場 | 在 2m 時的水平視場 | 在 1m 時的垂直視場 | 在 1m 時的對角視場 | 備註 |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | 超廣角 |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | 廣角 |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | 標準（出廠） |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | 窄角 |
擴充套件焦距鏡頭（25mm）
| 焦距 | 在 100mm 時的水平視場 | 在 1m 時的水平視場 | 在 2m 時的水平視場 | 在 1m 時的垂直視場 | 在 1m 時的對角視場 | 備註 |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | 遠攝 - 需要 spacer kit |
備註
25mm 鏡頭需要額外的 15mm 面板墊片和 M3×22 螺釘。購買前請聯絡 Overview 支援。
視場計算公式
基本視場公式
水平視場 = 2 × arctan(sensor_width / (2 × focal_length)) × distance
其中：
- sensor width = 4.97 mm（水平）
- sensor height = 3.73 mm（垂直）
- distance = 鏡頭到目標的工作距離
實用計算
| 公式 | 應用 |
|---|---|
| FOV_width = (4.97 × distance) / focal_length | 快速水平視場估算 |
| FOV_height = FOV_width × 0.75 | 從水平估算垂直 |
| Diagonal_FOV = FOV_width × 1.25 | 對角視場近似值 |
| Angular_FOV = 2 × arctan(4.97 / (2 × focal_length)) | 水平角（弧度） |
鏡頭選擇指南
按應用型別
| 應用 | 推薦焦距 | 典型工作距離 | 視場覆蓋範圍 | 使用場景 |
|---|---|---|---|---|
| 廣域檢測 | 6mm - 8mm | 200-500mm | 大件/裝配件 | PCB 檢查、包裝 |
| 通用用途 | 12mm（標準） | 300-800mm | 中等件 | 元件檢查、對準 |
| 精密/細節 | 16mm | 400-1200mm | 小特徵 | 缺陷檢測、測量 |
| 顯微/細微細節 | 25mm | 500-2000mm | 極小特徵 | 表面檢測、文字讀取 |
按視場需求
| 所需水平視場 | 工作距離 | 推薦鏡頭 | 取捨 |
|---|---|---|---|
| >400mm | 1m | 6mm | 更高畸變、覆蓋範圍大 |
| 200-400mm | 1m | 8mm | 平衡良好，畸變中等 |
| 150-250mm | 1m | 12mm | 標準選擇，畸變最小 |
| 100-180mm | 1m | 16mm | 清晰細節，覆蓋窄 |
| <120mm | 1m | 25mm | 最大細節，需要套件 |
鏡頭效能特性
按焦距的光學質量
| 焦距 | 畸變水平 | 解析度 | 光量聚集能力 | 景深 | 最佳用途 |
|---|---|---|---|---|---|
| 6mm | 高桶形畸變 | 良好 | 優秀（f/2.0） | 深 | 廣域監控 |
| 8mm | 中等 | 良好 | 非常好（f/2.0） | 深 | 通用檢查 |
| 12mm | 低 | 非常好 | 良好（f/2.8） | 中等 | 精密工作 |
| 16mm | 最小 | 優秀 | 中等（f/2.8） | 淺 | 細節檢測 |
| 25mm | 最小 | 優秀 | 有限（f/2.8） | 非常淺 | 顯微工作 |
光圈規格
| 焦距 | 最大光圈 | 最小光圈 | 在 f/2.8 下的景深 | 低光效能 |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | 優秀 |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | 非常好 |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | 良好 |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | 中等 |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | 有限 |
安裝要求
標準鏡頭（6mm - 16mm）
| 要求 | 規格 |
|---|---|
| 所需工具 | 十字頭螺絲刀 |
| 安裝時間 | 5-10 分鐘 |
| 標定 | 手動對焦調整 |
| 附加部件 | 無 |
25mm 遠攝鏡頭
| 元件 | 件號 | 描述 |
|---|---|---|
| M12 25mm 鏡頭 | 聯絡 Overview | 遠攝鏡頭 |
| 15mm 面板墊片 | 配套套件 | 前端延長 |
| ** Spacer 環** | 各類厚度 | 對焦調整 |
| M3×22 螺釘 | 4 件 | 安裝用硬體 |
工作距離指南
資訊
沒有硬性最大檢測距離 Overview 攝像頭的實際工作距離取決於鏡頭選擇、需要檢測的特徵尺寸，以及該特徵在相機視場中的佔比。距離越遠，每個畫素覆蓋的面積越大，因此越小的缺陷越難以檢測。以下距離基於典型應用的實用指南，而非硬性極限。
最小對焦距離
| 焦距 | 最近對焦 | 最佳範圍 | 最大有用距離 |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |
FOV 與距離計算器
在任意距離快速估算視場：
| 鏡頭 | FOV 因子 | 計算公式 |
|---|---|---|
| 6mm | 0.828 | FOV = Distance × 0.828 |
| 8mm | 0.621 | FOV = Distance × 0.621 |
| 12mm | 0.414 | FOV = Distance × 0.414 |
| 16mm | 0.311 | FOV = Distance × 0.311 |
| 25mm | 0.199 | FOV = Distance × 0.199 |
鏡頭採購資訊
推薦供應商
| 焦距 | 主要供應商 | 備選來源 | 典型交貨期 |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/Various | 1-2 周 |
| 8mm | Edmund Optics | Amazon/Various | 1-2 周 |
| 12mm | Factory installed | Overview support | 不適用 |
| 16mm | Edmund Optics | Amazon/Various | 1-2 周 |
| 25mm | Overview support | Edmund Optics | 2-4 周 |
質量等級
| 等級 | 描述 | 價格區間 | 應用場景 |
|---|---|---|---|
| Industrial | 高精度，低畸變 | $$$ | 生產線檢測 |
| Security | 價效比高的良好效能 | $$ | 通用監控 |
| Consumer | 基本效能 | $ | 僅用於原型開發 |
鏡頭選擇注意事項
光學侷限
- 桶形畸變（Barrel Distortion）：焦距越短越明顯（6mm-8mm）
- 色差（Chromatic Aberration）：在鏡頭邊緣更明顯，尤其在廣角端
- 暈影（Vignetting）：感測器覆蓋與鏡頭不匹配時，影象角落可能變暗
- 對焦一致性（Focus Uniformity）：廣角鏡頭在視場上可能存在對焦變化
環境因素
- 溫度穩定性（Temperature Stability）：建議使用 ±40°C 工作溫度的工業級鏡頭
- 抗振性（Vibration Resistance）：對遠攝鏡頭（16mm 及以上）需要穩固安裝
- 防塵（Dust Protection）：無密封系統 - 選型時需考慮環境
系統整合
- 標定需求（Calibration Requirements）：更廣的鏡頭需要更多畸變校正
- 處理負載（Processing Load）：畸變越大，計算開銷越高
- 儲存需求（Storage Requirements）：更大的視場意味著每次檢測的資料量更大
🔗 參見
鏡頭規格和可用性可能隨時變化。有關當前相容性和技術支援，請聯絡 Overview 支援。
