Objektiv- + FOV-Tabelle

Diese Seite enthält umfassende Objektivspezifikationen, Berechnungen des Sichtfelds und Kompatibilitätsinformationen für das OV20i-Smart-Kamerasystem mit S-Mount-Objektiven (M12).

hinweis

Das OV20i verwendet S-Mount-Objektive (M12 x 0,5) mit dem Sony IMX296-Sensor (Format 1/2,9", 1408 × 1080 Pixel, 3,45 μm Pixelgröße). Alle FOV-Berechnungen basieren auf dem Seitenverhältnis 4:3.

Spezifikationen des Kamerasystems

Sensoreigenschaften

Parameter	Spezifikation
Sensormodell	Sony IMX296
Auflösung	1408 × 1080 Pixel (1,6 MP)
Sensorgröße	1/2,9" (4,97 × 3,73 mm)
Pixelgröße	3,45 × 3,45 μm
Seitenverhältnis	4:3
Diagonale	6,2 mm
Verschlusstyp	Global Shutter

Objektivanschluss-Spezifikationen

Parameter	Spezifikation
Anschlusstyp	S-Mount (M12)
Gewinde	M12 × 0,5 mm
Fokussiermethode	Manuell (Drehung)
Auflagemaß	Variabel (kein festes Flanschmaß)
Filtergewinde	Keines (integrierte Optik)

Verfügbare Objektivoptionen und FOV-Tabelle

Standard-Objektivbereich (6 mm - 16 mm)

Brennweite	Horizontales FOV @ 100 mm	Horizontales FOV @ 1 m	Horizontales FOV @ 2 m	Vertikales FOV @ 1 m	Diagonales FOV @ 1 m	Hinweise
6 mm	45,6 mm	456 mm	912 mm	342 mm	570 mm	Ultraweitwinkel
8 mm	34,2 mm	342 mm	684 mm	257 mm	428 mm	Weitwinkel
12 mm	22,8 mm	228 mm	456 mm	171 mm	285 mm	Standard (werkseitig)
16 mm	17,1 mm	171 mm	342 mm	128 mm	214 mm	Schmaler Winkel

Objektiv mit erweitertem Bereich (25 mm)

Brennweite	Horizontales FOV @ 100 mm	Horizontales FOV @ 1 m	Horizontales FOV @ 2 m	Vertikales FOV @ 1 m	Diagonales FOV @ 1 m	Hinweise
25 mm	11,0 mm	110 mm	220 mm	82 mm	138 mm	Teleobjektiv - erfordert Spacer-Kit

hinweis

Das 25-mm-Objektiv erfordert einen zusätzlichen 15-mm-Frontplatten-Spacer und M3×22-Schrauben. Kontaktieren Sie den Overview-Support vor dem Kauf.

Formeln zur Berechnung des Sichtfelds

Grundlegende FOV-Formel

Horizontales FOV = 2 × arctan(Sensorbreite / (2 × Brennweite)) × Entfernung

Wobei:

• Sensorbreite = 4,97 mm (horizontal)
• Sensorhöhe = 3,73 mm (vertikal)
• Entfernung = Arbeitsabstand vom Objektiv zum Objekt

Praktische Berechnungen

Formel	Anwendung
FOV_Breite = (4,97 × Entfernung) / Brennweite	Schnelle horizontale FOV-Abschätzung
FOV_Höhe = FOV_Breite × 0,75	Vertikales FOV aus horizontalem
Diagonal_FOV = FOV_Breite × 1,25	Annäherung des diagonalen FOV
Winkel_FOV = 2 × arctan(4,97 / (2 × Brennweite))	Horizontaler Winkel im Bogenmaß

Leitfaden zur Objektivauswahl

Nach Anwendungstyp

Anwendung	Empfohlene Brennweite	Typischer Arbeitsabstand	FOV-Abdeckung	Anwendungsfälle
Großflächige Inspektion	6 mm - 8 mm	200-500 mm	Große Teile/Baugruppen	PCB-Inspektion, Verpackung
Allzweck	12 mm (Standard)	300-800 mm	Mittelgroße Teile	Komponenteninspektion, Ausrichtung
Präzision/Details	16 mm	400-1200 mm	Kleine Merkmale	Defekterkennung, Messungen
Mikroskopisch/Feinste Details	25 mm	500-2000 mm	Sehr kleine Merkmale	Oberflächeninspektion, Textlesung

Nach FOV-Anforderungen

Erforderliches horizontales FOV	Arbeitsabstand	Empfohlenes Objektiv	Abwägungen
>400 mm	1 m	6 mm	Höhere Verzerrung, breite Abdeckung
200-400 mm	1 m	8 mm	Gute Balance, mäßige Verzerrung
150-250 mm	1 m	12 mm	Standardwahl, minimale Verzerrung
100-180 mm	1 m	16 mm	Scharfe Details, schmale Abdeckung
<120 mm	1 m	25 mm	Maximale Details, erfordert Kit

Optische Leistungsmerkmale der Objektive

Optische Qualität nach Brennweite

Brennweite	Verzerrungsgrad	Auflösung	Lichtstärke	Schärfentiefe	Geeignet für
6 mm	Starke Tonnenverzerrung	Gut	Ausgezeichnet (f/2.0)	Tief	Weiträumige Überwachung
8 mm	Mäßig	Gut	Sehr gut (f/2.0)	Tief	Allgemeine Inspektion
12 mm	Gering	Sehr gut	Gut (f/2.8)	Mittel	Präzisionsarbeit
16 mm	Minimal	Ausgezeichnet	Mäßig (f/2.8)	Gering	Detailinspektion
25 mm	Minimal	Ausgezeichnet	Begrenzt (f/2.8)	Sehr gering	Mikroskopische Arbeiten

Blendenspezifikationen

Brennweite	Maximale Blende	Minimale Blende	Schärfentiefe @ f/2.8	Schwachlichtleistung
6 mm	f/2.0	f/16	50 mm - ∞	Ausgezeichnet
8 mm	f/2.0	f/16	30 mm - ∞	Sehr gut
12 mm	f/2.8	f/16	15 mm - 200 mm	Gut
16 mm	f/2.8	f/16	10 mm - 100 mm	Mäßig
25 mm	f/2.8	f/16	5 mm - 50 mm	Begrenzt

Installationsanforderungen

Standardobjektive (6 mm - 16 mm)

Anforderung	Spezifikation
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher
Installationszeit	5-10 Minuten
Kalibrierung	Manuelle Fokusjustierung
Zusätzliche Teile	Keine

25-mm-Teleobjektiv

Komponente	Teilenummer	Beschreibung
M12 25-mm-Objektiv	Overview kontaktieren	Teleobjektiv
15-mm-Frontplatten-Spacer	Im Kit enthalten	Frontverlängerung
Distanzringe	Verschiedene Stärken	Fokusjustierung
M3×22-Schrauben	4 Stück	Befestigungsmaterial

Richtlinien zum Arbeitsabstand

Keine feste maximale Inspektionsentfernung

Es gibt keine absolute maximale Inspektionsentfernung für Overview-Kameras. Der effektive Arbeitsabstand hängt von der Wahl des Objektivs, der Größe des zu erkennenden Merkmals und dem prozentualen Anteil ab, den dieses Merkmal im Sichtfeld der Kamera einnimmt. Mit zunehmender Entfernung deckt jedes Pixel einen größeren Bereich ab, sodass kleinere Defekte schwerer zu erkennen sind. Die folgenden Entfernungen sind praktische Richtlinien basierend auf typischen Anwendungen und keine festen Grenzen.

Minimale Fokusentfernungen

Brennweite	Mindestfokus	Optimaler Bereich	Maximal nutzbare Entfernung
6 mm	50 mm	100-300 mm	1000 mm
8 mm	80 mm	150-500 mm	1500 mm
12 mm	120 mm	200-800 mm	2000 mm
16 mm	160 mm	300-1200 mm	3000 mm
25 mm	250 mm	500-2000 mm	5000 mm

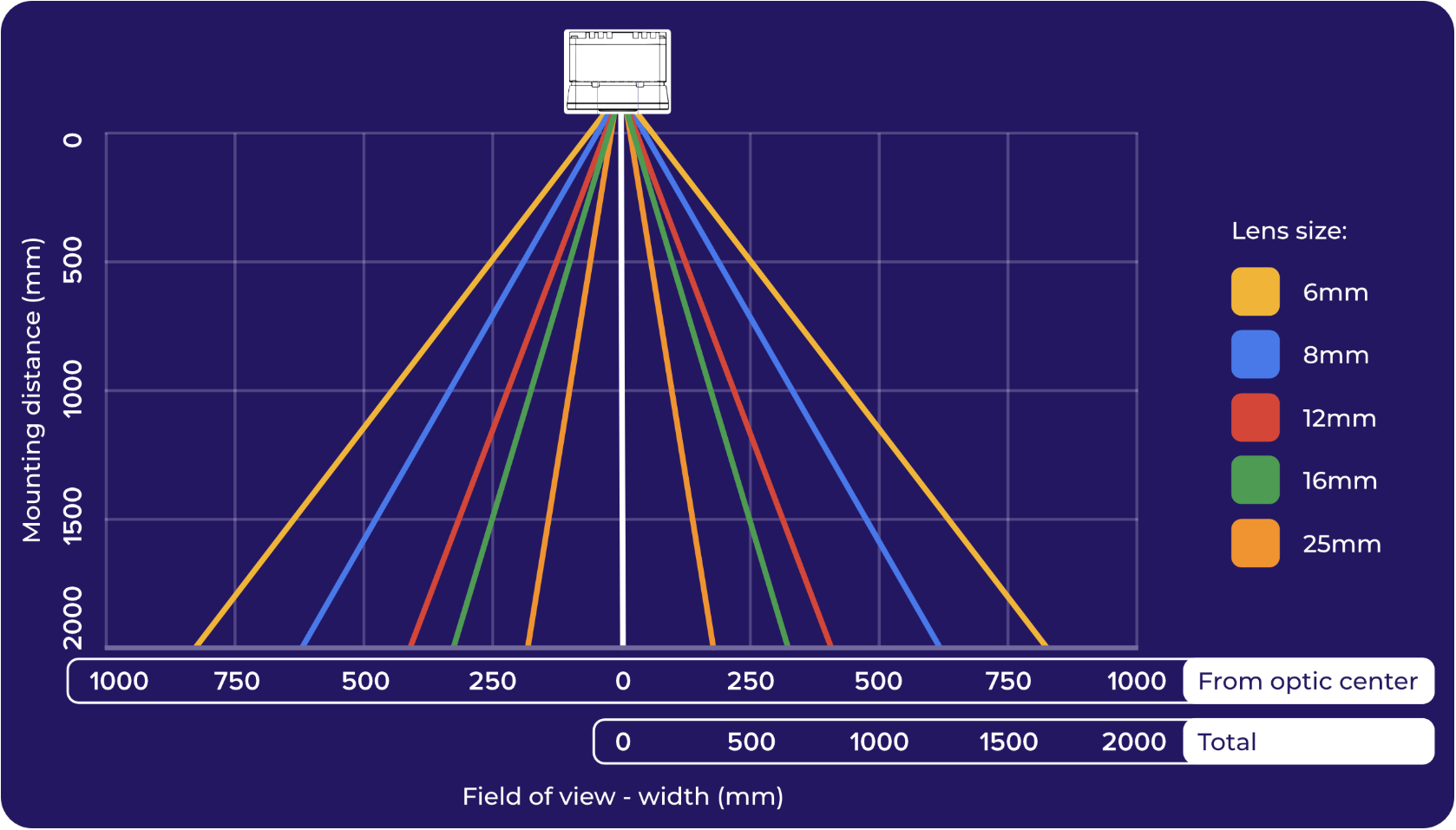

FOV vs. Entfernung-Rechner

Für schnelle Sichtfeld-Abschätzungen bei jeder Entfernung:

Objektiv	FOV-Faktor	Berechnung
6 mm	0,828	FOV = Entfernung × 0,828
8 mm	0,621	FOV = Entfernung × 0,621
12 mm	0,414	FOV = Entfernung × 0,414
16 mm	0,311	FOV = Entfernung × 0,311
25 mm	0,199	FOV = Entfernung × 0,199

Informationen zur Objektivbeschaffung

Empfohlene Lieferanten

Brennweite	Hauptlieferant	Alternative Quelle	Typische Lieferzeit
6 mm	Edmund Optics	Amazon/Verschiedene	1-2 Wochen
8 mm	Edmund Optics	Amazon/Verschiedene	1-2 Wochen
12 mm	Werkseitig installiert	Overview-Support	N/A
16 mm	Edmund Optics	Amazon/Verschiedene	1-2 Wochen
25 mm	Overview-Support	Edmund Optics	2-4 Wochen

Qualitätsstufen

Stufe	Beschreibung	Preisbereich	Anwendungen
Industriell	Hohe Präzision, geringe Verzerrung	$$$	Produktionsinspektion
Security	Gute Leistung, kostengünstig	$$	Allgemeine Überwachung
Consumer	Grundlegende Leistung	$	Nur Prototyping

Überlegungen zur Objektivauswahl

Optische Einschränkungen

• Tonnenverzerrung: Nimmt bei kürzeren Brennweiten (6 mm-8 mm) zu
• Chromatische Aberration: An den Objektivrändern stärker spürbar, insbesondere bei Weitwinkel
• Vignettierung: Mögliche Abdunkelung an den Bildecken bei nicht passender Sensorabdeckung
• Fokusgleichmäßigkeit: Weitwinkelobjektive können Fokusabweichungen über das Sichtfeld aufweisen

Umgebungsfaktoren

• Temperaturstabilität: Objektive in Industriequalität empfohlen für Betrieb bei ±40 °C
• Vibrationsbeständigkeit: Sichere Montage kritisch für Teleobjektive (16 mm+)
• Staubschutz: Kein abgedichtetes System - Umgebung bei der Auswahl berücksichtigen

Systemintegration

• Kalibrierungsanforderungen: Weitwinkelobjektive benötigen mehr Verzerrungskorrektur
• Verarbeitungslast: Höhere Verzerrung = mehr Rechenaufwand
• Speicheranforderungen: Größeres FOV = mehr Daten pro Inspektion

🔗 Siehe auch

• Objektivauswahl & Installation
• Kabelspezifikationen & Teilenummern

---

Objektivspezifikationen und Verfügbarkeit können sich ändern. Kontaktieren Sie den Overview-Support für aktuelle Kompatibilität und technische Unterstützung.
