Belichtung, Gain & Verarbeitungsgeschwindigkeit
Diese Seite erläutert, wie die Einstellungen für Belichtung, Gain und Gamma die Bildaufnahmequalität und die Inspektionsleistung im OV20i-System beeinflussen. Eine sachgemäße Abstimmung kann Geschwindigkeit, Helligkeit und Modellgenauigkeit ausbalancieren.
Belichtung
Die Belichtungszeit ist die Dauer, in der der Bildsensor Licht für ein Bild aufnimmt.
| Einstellung | Auswirkung |
|---|---|
| Kurze Belichtung | Dunkleres Bild, schärfere Bewegungserfassung |
| Lange Belichtung | Helleres Bild, Risiko von Bewegungsunschärfe |
Die Belichtungszeit beeinflusst direkt die Zykluszeit.

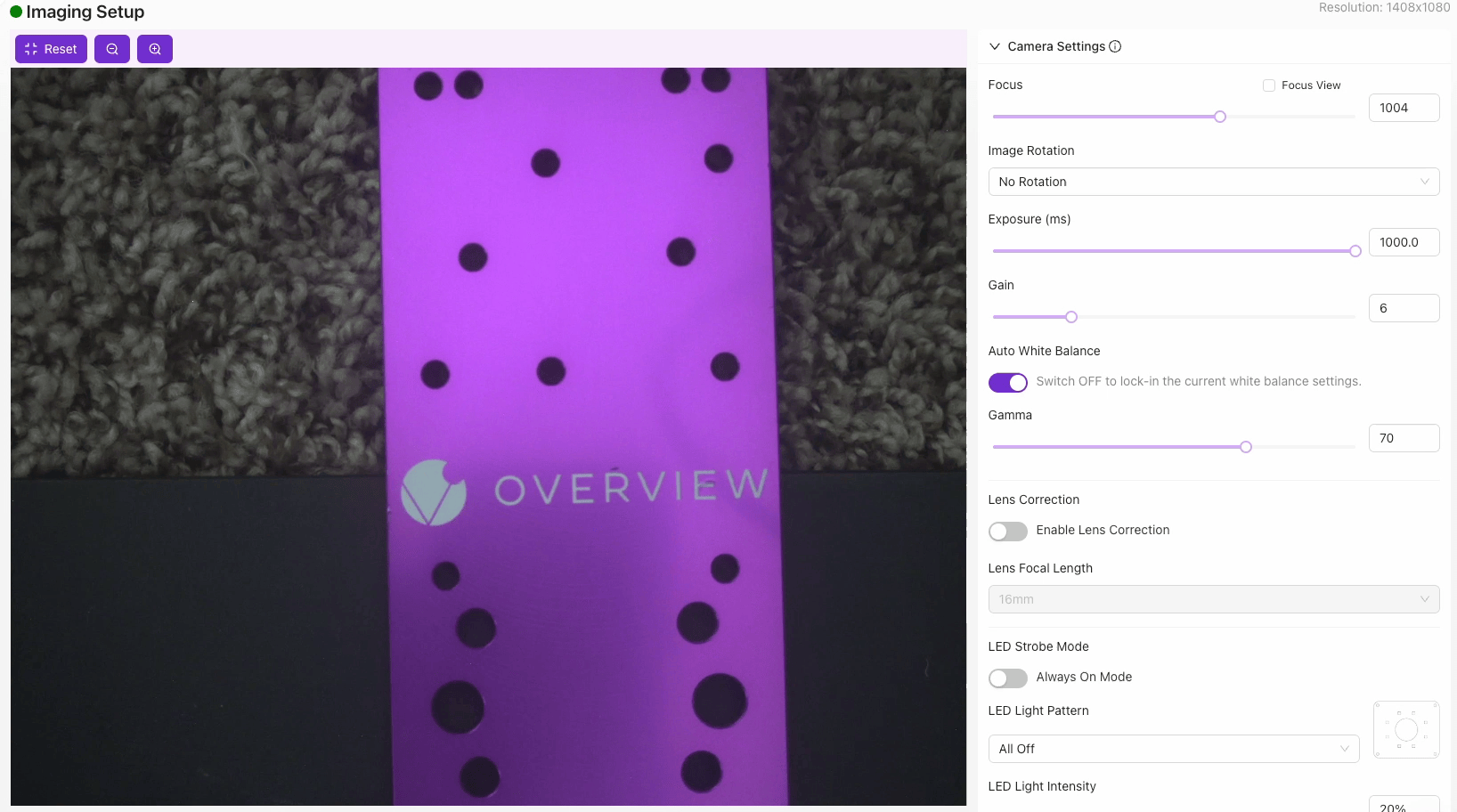

Gain
Gain ist ein digitaler Verstärker, der das Bild nach der Lichtaufnahme aufhellt – ähnlich wie ISO bei einer DSLR.
| Einstellung | Auswirkung |
|---|---|
| Niedriger Gain | Sauberes Bild, möglicherweise zu dunkel |
| Hoher Gain | Helleres Bild, fügt Körnung/Rauschen hinzu |
Verwenden Sie Gain, um die Helligkeit zu erhöhen, ohne die Belichtung zu verlängern.
warnungZu viel Gain kann die Klassifikator-Genauigkeit aufgrund von Rauschen beeinträchtigen.
Gamma
Gamma passt die Helligkeitskurve des Bildes an – und verbessert dabei Kontrast und Mitteltöne.
| Einstellung | Auswirkung |
|---|---|
| Niedriger Gamma (<1) | Hebt Schatten an, reduziert Lichter |
| Hoher Gamma (>1) | Hebt Lichter an, flacht Schatten ab |
| Gamma = 1 | Lineare Kurve (keine Korrektur) |
Verwenden Sie Gamma zur Feinabstimmung des Kontrasts, nachdem Beleuchtung und Belichtung stabil sind.
Auswirkung auf die Verarbeitungsgeschwindigkeit
| Einstellung | Beeinflusst die Geschwindigkeit? | Warum? |
|---|---|---|
| Belichtung | ✅ Ja | Längere Belichtungen = verzögerte Aufnahme |
| Gain | ❌ Nein | Anpassung nach der Aufnahme |
| Gamma | ❌ Nein | Bildverarbeitungsschritt, minimaler Einfluss |
Nur die Belichtung verzögert direkt die Bildaufnahme und die gesamte Zykluszeit.
Timing-Beispiele
| Bedingung | Belichtung | Gain | Gesamte Zykluszeit |
|---|---|---|---|
| Helle Beleuchtung | 2 ms | 5 dB | ~60 ms |
| Schwache Beleuchtung (Niedriger Gain) | 6 ms | 0 dB | ~90 ms |
| Schwache Beleuchtung (Hoher Gain) | 2 ms | 15 dB | ~60 ms |
| Hoher Kontrast mit Gamma | 3 ms | 5 dB | ~65 ms |
✅ Best Practices
- ✅ Beginnen Sie mit niedriger Belichtung und moderatem Gain
- ✅ Verwenden Sie Test Image im HMI, um Beleuchtungseffekte zu visualisieren
- ✅ Wenn Teile unscharf sind, reduzieren Sie die Belichtung, bevor Sie den Gain ändern
- ✅ Vermeiden Sie übermäßigen Gain – halten Sie das Rauschen niedrig für bessere KI-Genauigkeit
- ✅ Gamma wird am besten zur visuellen Abstimmung verwendet, nicht zur Helligkeitskorrektur
