LED-Verhaltensmatrix
Diese Seite erläutert das Verhalten und den Zweck jeder LED-Anzeige an der OV20i-Kamera anhand von Farbe und Funktion.
hinweis
Verwenden Sie diese Übersicht als schnelle visuelle Referenz bei Einrichtung, Inspektion und Fehlersuche.

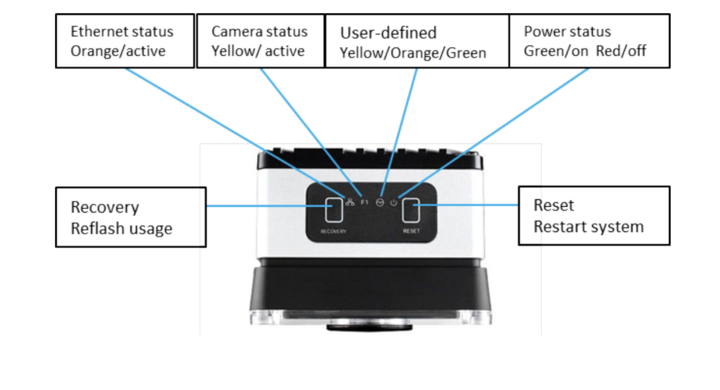

LED-Positionen & Bedeutungen
Die OV20i verfügt über 4 LED-Anzeigen auf der Oberseite des Geräts, die jeweils einen bestimmten Zweck erfüllen:
| LED-Bezeichnung | Farbe | Funktion |
|---|---|---|
| Ethernet Status | 🟠 Orange (aktiv) | Zeigt Netzwerkverbindung oder -aktivität an |
| Camera Status | 🟡 Gelb (aktiv) | Zeigt Bilderfassung oder Streaming-Status an |
| User-defined | 🟡/🟠/🟢 Gelb, Orange, Grün | Reserviert für softwaredefinierte Funktionen |
| Power Status | 🟢 Grün (Ein) / 🔴 Rot (Aus) | Zeigt Systemstromversorgung und Betriebszustand an |
Tastenfunktionen
| Taste | Funktion | Hinweise |
|---|---|---|
| Recovery | Neuflashen (nur Support) | Nicht für Kundennutzung vorgesehen |
| Reset | System neu starten (sicherer Neustart) | Verwenden, wenn die Kamera nicht reagiert |
LED-Kurzreferenztabelle
| LED | Zustand | Bedeutung |
|---|---|---|
| Ethernet (🟠) | Dauerhaft oder blinkend | Netzwerkverbindung vorhanden und aktiv |
| Camera (🟡) | Dauerhaft oder blinkend | Kamera läuft oder erfasst Bilder |
| User-defined | Variabel (🟢🟡🟠) | Reserviert für interne Diagnose oder Software-Mapping |
| Power (🟢/🔴) | Grün = Ein | System ist mit Strom versorgt und betriebsbereit |
| Rot = Aus | Keine Stromversorgung erkannt (Stromeingang und Kabel prüfen) |
Hinweise zur Anwendung im Feld
- Ethernet-LED leuchtet nicht? → Kabelsitz, Switch-Status oder statischen IP-Konflikt prüfen
- Power-LED rot/aus? → 24 VDC-Eingang und Sitz des M12-Steckers überprüfen
- Camera-LED bei Trigger aus? → Sicherstellen, dass die Kamera im Hardware-Trigger-Modus ist
- User-defined-LED bleibt orange? → Kann auf Fallback- oder Nicht-Bereit-Zustand hinweisen
