Elektrische Spezifikationen
Diese Seite beschreibt die elektrischen Spezifikationen und sicheren Betriebsparameter der OV20i-Kamera, einschließlich Stromversorgungsanforderungen, I/O-Verhalten, Pin-Belegungen und Stromgrenzwerten.
Stromversorgungsanforderungen
- Eingangsspannung: 19–24 VDC geregelte Stromversorgung
- Stromaufnahme: 1 A (typisch)
- Leistungsaufnahme: ~10 W typisch
- Empfohlenes Netzteil: 24 VDC, 1 A (mindestens)
Stromanschluss:
- M12 A-kodierter, 17-poliger Stecker
- Nur die Pins 5, 6 (GND) und 13, 14 (VIN) werden für die Stromversorgung verwendet
Digitale I/O-Spezifikationen
Der OV20i unterstützt 5 digitale I/O-Leitungen über den Power-I/O-Anschluss:
| Typ | Leitungen | Logik | Strombelastbarkeit |
|---|---|---|---|
| Eingänge | 3 | NPN-kompatibel (sinking logic) | – |
| Ausgänge | 2 | NPN Open Collector | max. 100 mA pro Leitung |
| Trigger-Eingang | 1 | Auf GND ziehen zum Aktivieren | – |
- Ausgangsschutz: Überstromschutz mit interner Thermosicherung
- DIO GND: Muss mit PLC-/Systemmasse verbunden sein, um eine zuverlässige Eingangserkennung zu gewährleisten
Digitale Ausgänge (DO0 / DO1) sind NPN Open Collector, nur sinking. Sie ziehen die Leitung im aktiven Zustand auf GND und können +24 V nicht liefern (sourcing). Für den ordnungsgemäßen Betrieb muss ein externer Pull-up-Widerstand oder eine Last gegen +24 V vorgesehen werden.
I/O-Anschlussbelegung (M12 A-kodiert, 17-polig)

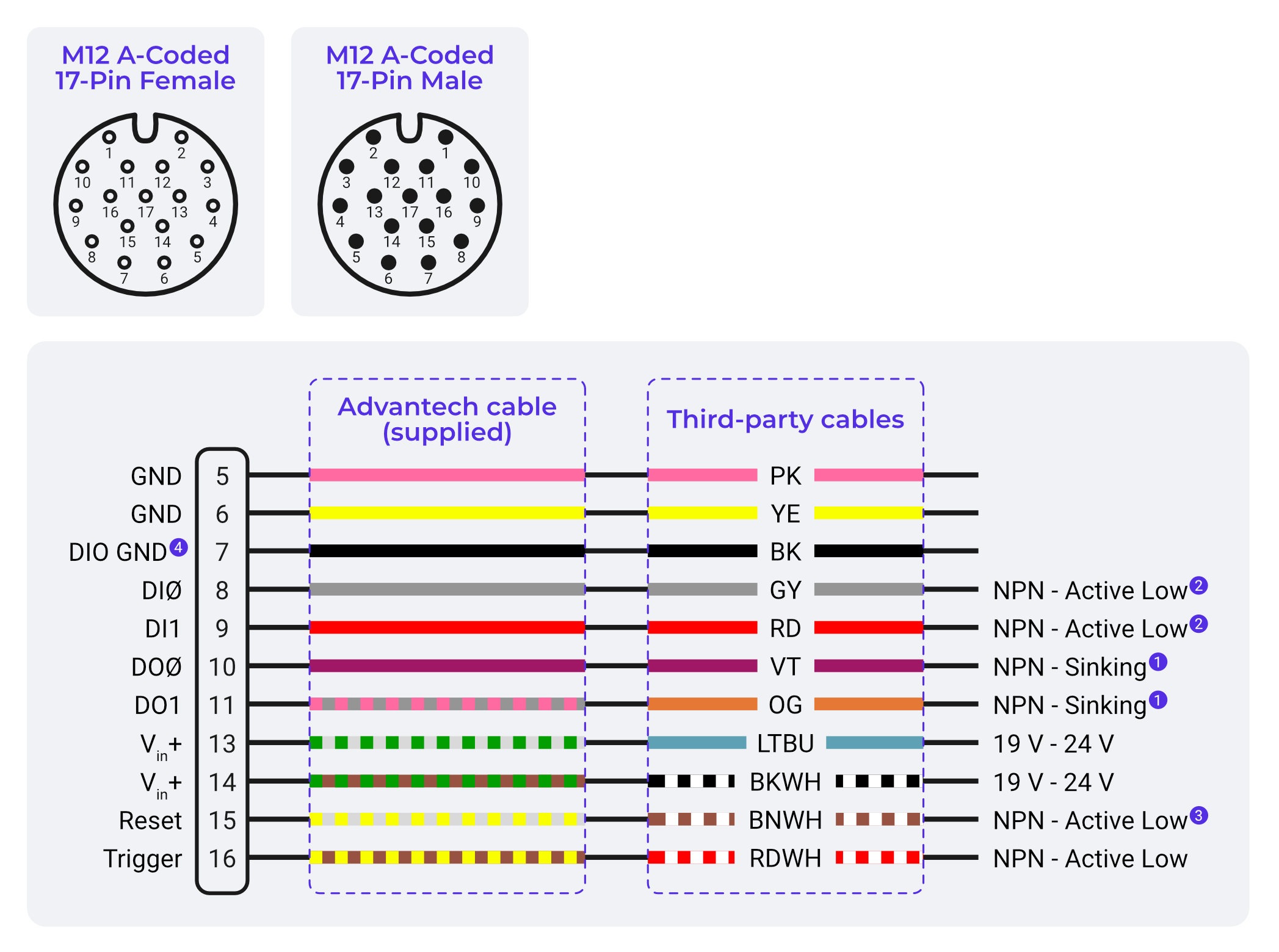

Legacy-Kabelabbildung: Dieses Diagramm zeigt die ursprünglichen Aderfarben der offenen Enden der 3M- und 5M-Kabel. Wenn Ihr Kabel diesen Farben entspricht, verdrahten Sie direkt danach. Falls es nicht übereinstimmt (10M-Kabel, einfarbige Adern plus eine gelb/grüne Ader an Pin 12), siehe Aderfarben-Referenz für die Farben der 3M- und 5M- gegenüber den 10M-Kabeln.
| Pin | Signal | Funktion |
|---|---|---|
| 5–6 | Power GND | 0V-Rückleitung |
| 7 | DIO GND | Rückleitung für digitale I/O |
| 8 | Digital Input 0 | Sensor- oder PLC-Eingang (NPN) |
| 9 | Digital Input 1 | Sensor- oder PLC-Eingang (NPN) |
| 10 | Digital Output 0 | NPN Open Collector Ausgang |
| 11 | Digital Output 1 | NPN Open Collector Ausgang |
| 12 | RS232 RX | Optional (selten verwendet) |
| 13–14 | Power VIN | +24 VDC Versorgungseingang |
| 15 | Reset Input | Auf Low ziehen zum Neustart (nur wenn angewiesen) |
| 16 | Trigger Input | Hauptsächlicher Hardware-Trigger-Eingang (NPN/dry) |
| Andere | Reserviert / Nicht verwendet | Keine Verbindung |
Kommunikationsschnittstellen
| Port | Typ | Verwendung |
|---|---|---|
| RJ45 | M12 X-kodiert Ethernet | Gigabit-Netzwerkkommunikation |
| Micro USB | USB 2.0 | Notfall-IP-Wiederherstellung |
- Micro USB IP:
192.168.55.1(automatisch bei Verbindung mit einem PC) - Haupt-Kamera-IP (Standard):
192.168.0.100
Hinweise zum elektrischen Design
- Verwenden Sie nach Möglichkeit NPN-kompatible Sensoren/Relais.
- Auf GND ziehen, um Eingänge zu aktivieren.
- Ausgänge benötigen externe 24 V, um Lasten zu schalten.
- Überschreiten Sie nicht 100 mA pro Ausgangsleitung.
- Verbinden Sie stets DIO GND mit der externen Systemmasse (GND) für einen zuverlässigen Betrieb.
Schutz & Sicherheit
- Integrierte Thermosicherung schützt die DIO-GND-Rückleitung
- Sorgen Sie für eine ordnungsgemäße Erdung, um schwebende Eingänge oder Störungen zu vermeiden
- Ausgänge sind im inaktiven Zustand potentialfrei (NPN Open Collector)
