Ma Trận Hành Vi LED
Trang này giải thích hành vi và mục đích của mỗi đèn LED chỉ báo trên camera OV20i, dựa theo màu sắc và chức năng.
note
Sử dụng làm tài liệu tham khảo trực quan nhanh trong quá trình cài đặt, kiểm tra và xử lý sự cố.

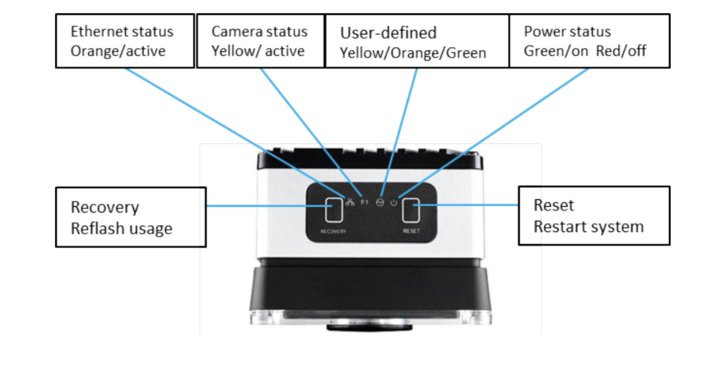

Vị Trí & Ý Nghĩa Các Đèn LED
OV20i bao gồm 4 đèn LED chỉ báo trên mặt trên của thiết bị, mỗi đèn có mục đích riêng biệt:
| Nhãn LED | Màu | Chức Năng |
|---|---|---|
| Ethernet Status | 🟠 Cam (Hoạt động) | Cho biết liên kết mạng hoặc hoạt động mạng |
| Camera Status | 🟡 Vàng (Hoạt động) | Cho biết trạng thái thu ảnh hoặc streaming |
| User-defined | 🟡/🟠/🟢 Vàng, Cam, Xanh lá | Dành riêng cho các hành vi được định nghĩa bởi phần mềm |
| Power Status | 🟢 Xanh lá (Bật) / 🔴 Đỏ (Tắt) | Cho biết trạng thái nguồn và tình trạng hệ thống |
Chức Năng Nút Bấm
| Nút | Chức Năng | Ghi Chú |
|---|---|---|
| Recovery | Dùng để reflash (Chỉ dành cho bộ phận Support) | Không dành cho khách hàng sử dụng |
| Reset | Khởi động lại hệ thống (Safe reboot) | Sử dụng khi camera không phản hồi |
Bảng Tham Khảo Nhanh LED
| LED | Trạng Thái | Ý Nghĩa |
|---|---|---|
| Ethernet (🟠) | Sáng liên tục hoặc nhấp nháy | Liên kết mạng tồn tại và đang hoạt động |
| Camera (🟡) | Sáng liên tục hoặc nhấp nháy | Camera đang chạy hoặc đang thu ảnh |
| User-defined | Thay đổi (🟢🟡🟠) | Dành riêng cho chẩn đoán nội bộ hoặc ánh xạ phần mềm |
| Power (🟢/🔴) | Xanh lá = Bật | Hệ thống đã được cấp nguồn và đang hoạt động |
| Đỏ = Tắt | Không phát hiện nguồn (kiểm tra đầu vào nguồn và cáp) |
Ghi Chú Sử Dụng Thực Tế
- Đèn LED Ethernet không sáng? → Kiểm tra cáp cắm, trạng thái switch, hoặc xung đột IP tĩnh
- Đèn LED Power đỏ/tắt? → Xác nhận đầu vào 24 VDC và đầu nối M12 được cắm chắc
- Đèn LED Camera tắt khi trigger? → Đảm bảo camera đang ở chế độ hardware trigger
- Đèn LED User-defined vẫn ở màu cam? → Có thể chỉ báo trạng thái fallback hoặc chưa sẵn sàng
