Bảng Ống Kính + FOV
Trang này cung cấp đầy đủ thông số kỹ thuật ống kính, các phép tính trường nhìn (field of view) và thông tin tương thích cho hệ thống smart camera OV20i với ống kính S-mount (M12).
note
OV20i sử dụng ống kính S-mount (M12 x 0.5) với cảm biến Sony IMX296 (định dạng 1/2.9", 1440×1080 pixel, kích thước pixel 3.45μm). Tất cả các phép tính FOV đều dựa trên tỷ lệ khung hình 4:3.
Thông Số Kỹ Thuật Hệ Thống Camera
Đặc Tính Cảm Biến
| Thông số | Đặc tả |
|---|---|
| Model cảm biến | Sony IMX296 |
| Độ phân giải | 1440 × 1080 pixel (1.6 MP) |
| Kích thước cảm biến | 1/2.9" (4.97 × 3.73 mm) |
| Kích thước pixel | 3.45 × 3.45 μm |
| Tỷ lệ khung hình | 4:3 |
| Đường chéo | 6.2 mm |
| Loại màn trập | Global shutter |
Thông Số Kỹ Thuật Ngàm Ống Kính
| Thông số | Đặc tả |
|---|---|
| Loại ngàm | S-mount (M12) |
| Ren | M12 × 0.5 mm |
| Phương pháp lấy nét | Thủ công (xoay) |
| Khoảng cách tiêu cự sau | Thay đổi (không có khoảng cách flange cố định) |
| Ren kính lọc | Không có (tích hợp quang học) |
Các Tùy Chọn Ống Kính & Bảng FOV
Dải Ống Kính Tiêu Chuẩn (6mm - 16mm)
| Tiêu cự | FOV ngang @ 100mm | FOV ngang @ 1m | FOV ngang @ 2m | FOV dọc @ 1m | FOV đường chéo @ 1m | Ghi chú |
|---|---|---|---|---|---|---|
| 6mm | 45.6 mm | 456 mm | 912 mm | 342 mm | 570 mm | Góc siêu rộng |
| 8mm | 34.2 mm | 342 mm | 684 mm | 257 mm | 428 mm | Góc rộng |
| 12mm | 22.8 mm | 228 mm | 456 mm | 171 mm | 285 mm | Tiêu chuẩn (mặc định từ nhà máy) |
| 16mm | 17.1 mm | 171 mm | 342 mm | 128 mm | 214 mm | Góc hẹp |
Ống Kính Dải Mở Rộng (25mm)
| Tiêu cự | FOV ngang @ 100mm | FOV ngang @ 1m | FOV ngang @ 2m | FOV dọc @ 1m | FOV đường chéo @ 1m | Ghi chú |
|---|---|---|---|---|---|---|
| 25mm | 11.0 mm | 110 mm | 220 mm | 82 mm | 138 mm | Telephoto - yêu cầu bộ spacer kit |
note
Ống kính 25mm yêu cầu thêm một faceplate spacer 15mm và vít M3×22. Vui lòng liên hệ với bộ phận hỗ trợ của Overview trước khi mua.
Công Thức Tính Trường Nhìn (FOV)
Công Thức FOV Cơ Bản
FOV ngang = 2 × arctan(sensor_width / (2 × focal_length)) × distance
Trong đó:
- Sensor width = 4.97 mm (chiều ngang)
- Sensor height = 3.73 mm (chiều dọc)
- Distance = khoảng cách làm việc từ ống kính đến vật thể
Tính Toán Thực Tế
| Công thức | Ứng dụng |
|---|---|
| FOV_width = (4.97 × distance) / focal_length | Ước tính nhanh FOV ngang |
| FOV_height = FOV_width × 0.75 | FOV dọc từ FOV ngang |
| Diagonal_FOV = FOV_width × 1.25 | Xấp xỉ FOV đường chéo |
| Angular_FOV = 2 × arctan(4.97 / (2 × focal_length)) | Góc ngang tính bằng radian |
Hướng Dẫn Chọn Ống Kính
Theo Loại Ứng Dụng
| Ứng dụng | Tiêu cự khuyến nghị | Khoảng cách làm việc điển hình | Phạm vi FOV | Trường hợp sử dụng |
|---|---|---|---|---|
| Kiểm tra diện rộng | 6mm - 8mm | 200-500mm | Linh kiện/cụm lắp ráp lớn | Kiểm tra PCB, đóng gói |
| Mục đích chung | 12mm (tiêu chuẩn) | 300-800mm | Linh kiện trung bình | Kiểm tra linh kiện, căn chỉnh |
| Độ chính xác/Chi tiết | 16mm | 400-1200mm | Chi tiết nhỏ | Phát hiện lỗi, đo lường |
| Vi mô/Chi tiết rất nhỏ | 25mm | 500-2000mm | Chi tiết rất nhỏ | Kiểm tra bề mặt, đọc chữ |
Theo Yêu Cầu FOV
| FOV ngang yêu cầu | Khoảng cách làm việc | Ống kính khuyến nghị | Đánh đổi |
|---|---|---|---|
| >400mm | 1m | 6mm | Méo cao hơn, phạm vi rộng |
| 200-400mm | 1m | 8mm | Cân bằng tốt, méo vừa phải |
| 150-250mm | 1m | 12mm | Lựa chọn tiêu chuẩn, méo tối thiểu |
| 100-180mm | 1m | 16mm | Chi tiết sắc nét, phạm vi hẹp |
| <120mm | 1m | 25mm | Chi tiết tối đa, yêu cầu bộ kit |
Đặc Tính Hiệu Suất Ống Kính
Chất Lượng Quang Học Theo Tiêu Cự
| Tiêu cự | Mức độ méo | Độ phân giải | Khả năng thu sáng | Độ sâu trường ảnh | Phù hợp nhất cho |
|---|---|---|---|---|---|
| 6mm | Méo barrel cao | Tốt | Xuất sắc (f/2.0) | Sâu | Giám sát diện rộng |
| 8mm | Vừa phải | Tốt | Rất tốt (f/2.0) | Sâu | Kiểm tra tổng quát |
| 12mm | Thấp | Rất tốt | Tốt (f/2.8) | Trung bình | Công việc chính xác |
| 16mm | Tối thiểu | Xuất sắc | Vừa phải (f/2.8) | Nông | Kiểm tra chi tiết |
| 25mm | Tối thiểu | Xuất sắc | Hạn chế (f/2.8) | Rất nông | Công việc vi mô |
Thông Số Khẩu Độ
| Tiêu cự | Khẩu độ tối đa | Khẩu độ tối thiểu | Độ sâu trường ảnh @ f/2.8 | Hiệu suất thiếu sáng |
|---|---|---|---|---|
| 6mm | f/2.0 | f/16 | 50mm - ∞ | Xuất sắc |
| 8mm | f/2.0 | f/16 | 30mm - ∞ | Rất tốt |
| 12mm | f/2.8 | f/16 | 15mm - 200mm | Tốt |
| 16mm | f/2.8 | f/16 | 10mm - 100mm | Vừa phải |
| 25mm | f/2.8 | f/16 | 5mm - 50mm | Hạn chế |
Yêu Cầu Lắp Đặt
Ống Kính Tiêu Chuẩn (6mm - 16mm)
| Yêu cầu | Đặc tả |
|---|---|
| Công cụ cần thiết | Tua vít Phillips |
| Thời gian lắp đặt | 5-10 phút |
| Hiệu chuẩn | Điều chỉnh lấy nét thủ công |
| Phụ kiện bổ sung | Không có |
Ống Kính Telephoto 25mm
| Thành phần | Mã linh kiện | Mô tả |
|---|---|---|
| Ống kính M12 25mm | Liên hệ Overview | Ống kính telephoto |
| Faceplate Spacer 15mm | Đi kèm với kit | Phần mở rộng phía trước |
| Spacer Rings | Các độ dày khác nhau | Điều chỉnh lấy nét |
| Vít M3×22 | 4 chiếc | Phần cứng lắp đặt |
Hướng Dẫn Về Khoảng Cách Làm Việc
Không có khoảng cách kiểm tra tối đa cứng
Không có khoảng cách kiểm tra tối đa tuyệt đối cho các camera Overview. Khoảng cách làm việc hiệu quả phụ thuộc vào lựa chọn ống kính, kích thước của đặc điểm cần phát hiện và tỷ lệ phần trăm trường nhìn của camera mà đặc điểm đó chiếm. Khi khoảng cách tăng lên, mỗi pixel sẽ bao phủ một diện tích lớn hơn, do đó các lỗi nhỏ hơn sẽ khó phát hiện hơn. Các khoảng cách bên dưới là hướng dẫn thực tế dựa trên các ứng dụng điển hình, không phải giới hạn cứng.
Khoảng Cách Lấy Nét Tối Thiểu
| Tiêu cự | Lấy nét tối thiểu | Phạm vi tối ưu | Khoảng cách sử dụng tối đa |
|---|---|---|---|
| 6mm | 50mm | 100-300mm | 1000mm |
| 8mm | 80mm | 150-500mm | 1500mm |
| 12mm | 120mm | 200-800mm | 2000mm |
| 16mm | 160mm | 300-1200mm | 3000mm |
| 25mm | 250mm | 500-2000mm | 5000mm |

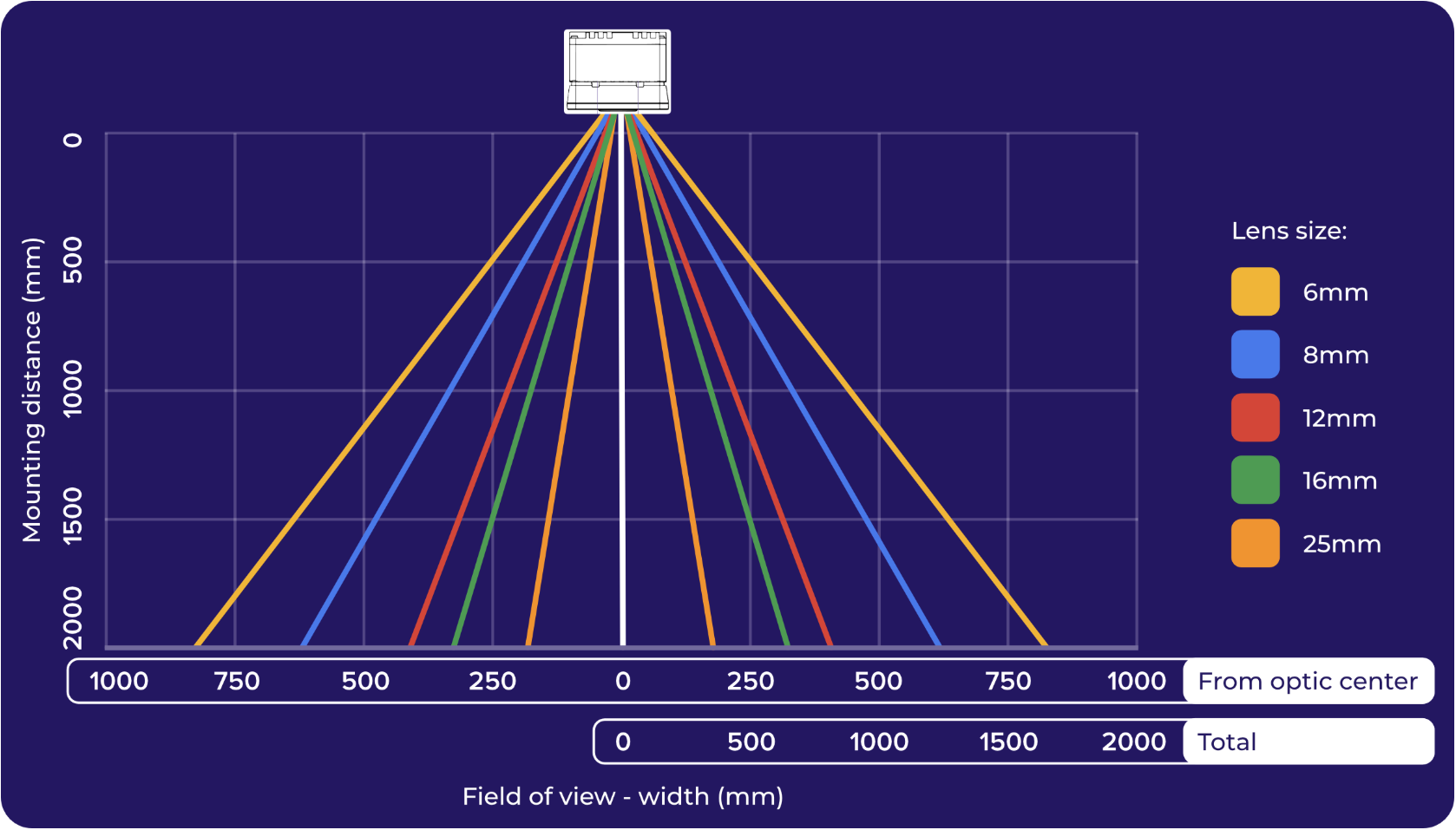

Máy Tính FOV theo Khoảng Cách
Để ước tính nhanh trường nhìn ở bất kỳ khoảng cách nào:
| Ống kính | Hệ số FOV | Cách tính |
|---|---|---|
| 6mm | 0.828 | FOV = Distance × 0.828 |
| 8mm | 0.621 | FOV = Distance × 0.621 |
| 12mm | 0.414 | FOV = Distance × 0.414 |
| 16mm | 0.311 | FOV = Distance × 0.311 |
| 25mm | 0.199 | FOV = Distance × 0.199 |
Thông Tin Mua Sắm Ống Kính
Nhà Cung Cấp Khuyến Nghị
| Tiêu cự | Nhà cung cấp chính | Nguồn thay thế | Thời gian giao hàng điển hình |
|---|---|---|---|
| 6mm | Edmund Optics | Amazon/Khác | 1-2 tuần |
| 8mm | Edmund Optics | Amazon/Khác | 1-2 tuần |
| 12mm | Lắp đặt từ nhà máy | Hỗ trợ Overview | N/A |
| 16mm | Edmund Optics | Amazon/Khác | 1-2 tuần |
| 25mm | Hỗ trợ Overview | Edmund Optics | 2-4 tuần |
Cấp Chất Lượng
| Cấp | Mô tả | Khoảng giá | Ứng dụng |
|---|---|---|---|
| Industrial | Độ chính xác cao, méo thấp | $$$ | Kiểm tra sản xuất |
| Security | Hiệu suất tốt, hiệu quả về chi phí | $$ | Giám sát tổng quát |
| Consumer | Hiệu suất cơ bản | $ | Chỉ dành cho prototyping |
Các Lưu Ý Khi Chọn Ống Kính
Hạn Chế Quang Học
- Méo Barrel (Barrel Distortion): Tăng lên khi tiêu cự ngắn hơn (6mm-8mm)
- Sai lệch sắc (Chromatic Aberration): Dễ nhận thấy hơn ở các cạnh ống kính, đặc biệt là ở góc rộng
- Vignetting: Có thể xuất hiện tối ở các góc ảnh khi phạm vi cảm biến không tương thích
- Độ đồng đều lấy nét: Ống kính góc rộng có thể có sự thay đổi lấy nét trên toàn trường
Yếu Tố Môi Trường
- Độ ổn định nhiệt độ: Khuyến nghị sử dụng ống kính cấp industrial để hoạt động ở ±40°C
- Khả năng chống rung: Việc lắp đặt chắc chắn rất quan trọng đối với ống kính telephoto (16mm+)
- Chống bụi: Không có hệ thống kín - hãy xem xét môi trường khi lựa chọn
Tích Hợp Hệ Thống
- Yêu cầu hiệu chuẩn: Ống kính rộng hơn cần hiệu chỉnh méo nhiều hơn
- Tải xử lý: Méo càng cao = chi phí tính toán càng nhiều
- Yêu cầu lưu trữ: FOV càng lớn = dữ liệu mỗi lần kiểm tra càng nhiều
🔗 Xem Thêm
Thông số kỹ thuật và tính sẵn có của ống kính có thể thay đổi. Liên hệ với bộ phận hỗ trợ của Overview để biết thông tin tương thích hiện tại và được hỗ trợ kỹ thuật.
