Hướng Dẫn Cài Đặt Nhanh
Thực hiện các bước sau để lắp đặt vật lý và cấp nguồn cho camera OV10i / OV20i của bạn lần đầu tiên.
Các Thành Phần Trong Hộp
 |  |  |  |  |
|---|---|---|---|---|
| Smart Camera OV10i / OV20i | Tấm hoặc Giá đỡ Lắp đặt (nếu đặt hàng) | Cáp M12 17-Pin A-Coded (Pigtail hoặc Mở rộng) | Cáp M12 8-Pin X-Coded to RJ45 Ethernet | Terminal Block hoặc Bộ Chuyển Đổi Nguồn (tùy chọn) |
Công Cụ Cần Thiết
 |  |  |
|---|---|---|
| Lục giác 4 mm (cho giá đỡ) | Tua vít dẹt nhỏ (để đấu dây Terminal Block) | Nguồn 24 V DC (tối thiểu 1 A đầu ra) |
Kết Nối Điện
Xác nhận sơ đồ chân (pinout) trước khi cấp nguồn. Đấu dây sai có thể làm hỏng camera. Để biết chi tiết đầy đủ về đấu dây, xem Hướng Dẫn Đấu Dây Nguồn + M12.
OV20i sử dụng đầu nối M12 A-coded 17 chân cho tất cả nguồn điện, I/O và giao tiếp.
- Chân Nguồn:
- Chân 13 hoặc 14 = 24 V DC (+)
- Chân 5 hoặc 6 = GND (−)
Bạn có thể:
- Sử dụng cáp pigtail được đấu trực tiếp với nguồn 24 V DC được điều chỉnh (tối thiểu 1 A đầu ra).
- Hoặc kết nối qua M12 to Terminal Block Base, cho phép truy cập tất cả các chân.
Lắp Đặt Camera
Camera nóng khi chạm vào lúc được cấp nguồn là bình thường. Đối với môi trường nhiệt độ cao, hãy sử dụng các điểm lắp phía trước.
- Sử dụng tấm/giá đỡ lắp đặt kèm theo hoặc khung tùy chỉnh.
- Đảm bảo camera ổn định và chắc chắn.
- Đặt camera ở khoảng cách làm việc được chỉ định cho ống kính của bạn.
Cần máy tính để bàn để tải CAD
Các mô hình 3D CAD có sẵn khi xem trên máy tính để bàn.
- OV20i sử dụng ống kính S-mount với tiêu cự cố định (ví dụ: 12 mm, 25 mm).
- Camera bao gồm lấy nét bằng motor để điều chỉnh tinh, nhưng không có zoom quang học.
- Sử dụng thông số kỹ thuật của ống kính để thiết lập khoảng cách chính xác từ vật thể.
Để có kết quả tốt nhất, tránh chói sáng, bóng đổ hoặc ánh sáng ngược.
Thiết Lập Mạng
- Kết nối cổng Ethernet với laptop hoặc switch.
- Đặt máy tính của bạn vào subnet
192.168.0.Xđể có thể giao tiếp.
Camera xuất xưởng với:
- Static IP:
192.168.0.100 - DHCP: Tắt mặc định (có thể bật trong cài đặt)
Sử dụng cổng micro-USB debug để truy cập khẩn cấp (192.168.55.1).
Thông Số Kỹ Thuật Mạng
Camera Overview.ai (ví dụ: OV20i, OV80i) là các hệ thống AI vision công nghiệp thường đáp ứng các thông số mạng sau:
| Tính năng | Giá trị điển hình |
|---|---|
| Giao tiếp | 1 Gbps Ethernet |
| Giao thức | TCP/IP (thường kèm FTP/MQTT/REST/API) |
| Băng thông sử dụng điển hình | ~15–50 Mbps mỗi camera (tùy thuộc độ phân giải hình ảnh, tần suất và mô hình AI) |
| Băng thông đỉnh | Có thể tăng đột biến ngắn hạn lên đến 100–200 Mbps trong quá trình tải lên hình ảnh hoặc truyền dồn |
Quy tắc thực tế (mỗi camera):
- Tốc độ cổng tối thiểu: 1 Gbps
- Bộ đệm mỗi cổng được khuyến nghị: >100 KB để xử lý truyền dồn
- Dung lượng uplink/backbone: Nếu tổng hợp các camera vào một switch, uplink phải xử lý được ~200–300 Mbps mỗi camera (tính đến phần chi phí overhead)
Kiểm Tra Khởi Động
Khi được cấp nguồn:
- Cả 4 đèn LED trên đỉnh camera sẽ sáng lên.
- Nếu chỉ có 3 đèn hoặc ít hơn sáng, hãy kiểm tra điện áp và căn chỉnh chân cắm.
- Quá trình khởi động hoàn tất trong khoảng 30 giây.
Sẵn Sàng Sử Dụng
Trong Chrome hoặc Edge, mở http://192.168.0.100 để truy cập giao diện web của camera.
Thích xem hơn đọc? Xem các hướng dẫn video trên trang chủ để có hướng dẫn trực quan từng bước về tạo recipe, thiết lập inspection và tích hợp.
🔗 Xem Thêm
Bản Vẽ 2D

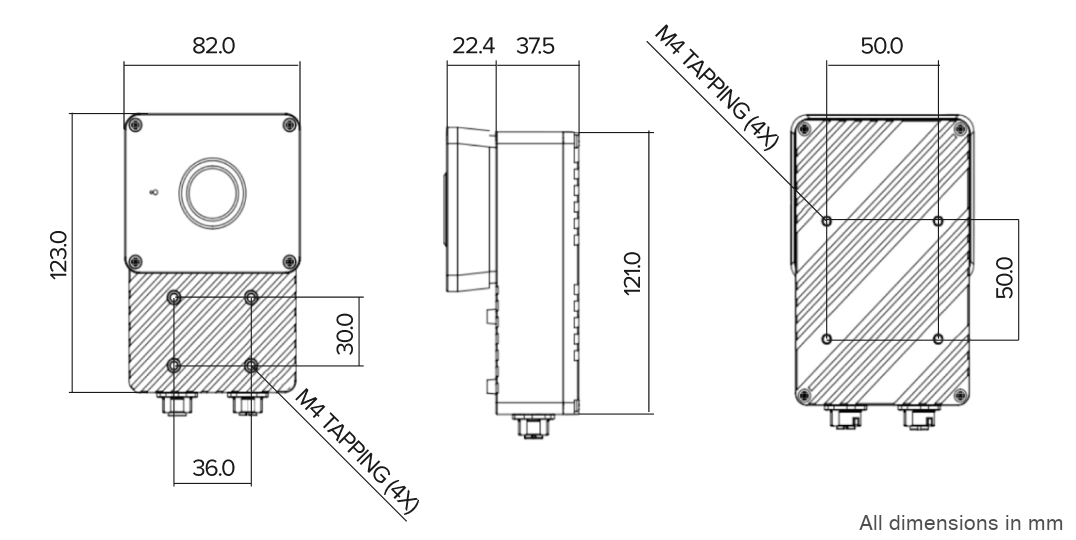

Kích Thước OV10i/OV20i (mm):
Sơ Đồ Lắp Đặt OV10i/OV20i:
Tấm Lắp Đặt OV10i/OV20i:
Tải Xuống Mô Hình 3D
Tải xuống các mô hình 3D CAD cho tấm lắp đặt, giá đỡ và thân camera để lên kế hoạch tích hợp:
OV10i/OV20i:
