Schnellinstallationsanleitung

Befolgen Sie diese Schritte, um Ihre OV10i / OV20i Kamera zum ersten Mal physisch zu installieren und in Betrieb zu nehmen.

Lieferumfang

OV20i Smart CameraMounting PlateM12 17-Pin CableM12 8-Pin to RJ45 CableTerminal Block or Power Supply Adapter
OV10i / OV20i Smart CameraMontageplatte oder Halterung (falls bestellt)M12 17-Pin A-codiertes Kabel (Pigtail oder Verlängerung)M12 8-Pin X-codiert auf RJ45 Ethernet-KabelKlemmenblock oder Netzteiladapter (optional)

Benötigte Werkzeuge

Hex KeyFlathead Screwdriver24VDC Power
4 mm Inbusschlüssel (für Halterungen)Kleiner Schlitzschraubendreher (für Klemmenblockverdrahtung)24 V DC Spannungsversorgung (mindestens 1 A Ausgang)

Elektrische Anschlüsse

warnung

Überprüfen Sie die Pinbelegung vor dem Einschalten. Eine falsche Verdrahtung kann die Kamera beschädigen. Vollständige Verdrahtungsdetails finden Sie im Power + M12 Wiring Guide.

Der OV20i verwendet einen 17-poligen M12 A-codierten Stecker für Stromversorgung, I/O und Kommunikation.

  • Power-Pins:
    • Pins 13 oder 14 = 24 V DC (+)
    • Pins 5 oder 6 = GND (−)

Sie können:

  • Ein Pigtail-Kabel verwenden, das direkt mit einer geregelten 24 V DC Spannungsversorgung (mindestens 1 A Ausgang) verdrahtet ist.
  • Oder über eine M12-auf-Klemmenblock-Basis anschließen, die alle Pins zugänglich macht.

Montage der Kamera

warnung

Die Kamera wird während des Betriebs warm. Dies ist normal. Verwenden Sie in Hochtemperaturumgebungen die vorderen Montagepunkte.

  1. Verwenden Sie die mitgelieferte Montageplatte/-halterung oder eine kundenspezifische Vorrichtung.
  2. Stellen Sie sicher, dass die Kamera stabil und sicher befestigt ist.
  3. Positionieren Sie die Kamera im Arbeitsabstand, der für Ihr Objektiv vorgesehen ist.

Desktop erforderlich für CAD-Downloads

3D-CAD-Modelle sind beim Aufruf von einem Desktop-Computer verfügbar.

Für die CAD-Integration laden Sie 3D-Modelle herunter: Mounting Plate (STEP) | Camera Body (STEP) | Camera Body (SLDPRT)
hinweis
  • Der OV20i verwendet S-Mount-Objektive mit festen Brennweiten (z. B. 12 mm, 25 mm).
  • Die Kamera verfügt über einen motorisierten Fokus zur Feineinstellung, jedoch kein optisches Zoom.
  • Verwenden Sie die Objektivspezifikationen, um den korrekten Abstand zum Bauteil einzustellen.
tipp

Vermeiden Sie für beste Ergebnisse Blendung, Schatten oder Gegenlicht.


Netzwerkeinrichtung

  1. Verbinden Sie den Ethernet-Port mit einem Laptop oder Switch.
  2. Stellen Sie Ihren Computer auf das Subnetz 192.168.0.X ein, um zu kommunizieren.
hinweis

Die Kamera wird ausgeliefert mit:

  • Statische IP: 192.168.0.100
  • DHCP: Standardmäßig deaktiviert (kann in den Einstellungen aktiviert werden)

Verwenden Sie den Micro-USB-Debug-Port für den Notfallzugriff (192.168.55.1).


Netzwerkspezifikationen

Overview.ai-Kameras (z. B. OV20i, OV80i) sind industrielle KI-Bildverarbeitungssysteme, die typischerweise die folgenden Netzwerkspezifikationen erfüllen:

MerkmalTypischer Wert
Schnittstelle1 Gbps Ethernet
ProtokollTCP/IP (oft mit FTP/MQTT/REST/API)
Typische Bandbreitennutzung~15–50 Mbps pro Kamera (variiert je nach Bildauflösung, Frequenz und KI-Modell)
SpitzenbandbreiteKann während Bild-Uploads oder Bursts kurzzeitig auf 100–200 Mbps ansteigen

Faustregel (pro Kamera):

  • Mindest-Portgeschwindigkeit: 1 Gbps
  • Empfohlener Puffer pro Port: >100 KB, um Bursts zu bewältigen
  • Uplink-/Backbone-Kapazität: Bei Aggregation mehrerer Kameras an einem Switch sollte der Uplink ~200–300 Mbps pro Kamera bewältigen können (unter Berücksichtigung des Overheads)

Power-Up-Prüfung

Nach dem Einschalten:

  • Alle 4 LEDs auf der Oberseite der Kamera sollten leuchten.
  • Wenn nur 3 oder weniger leuchten, überprüfen Sie Spannung und Pinbelegung.
  • Der Bootvorgang ist nach ca. 30 Sekunden abgeschlossen.

Startbereit

Öffnen Sie in Chrome oder Edge http://192.168.0.100, um auf die Weboberfläche der Kamera zuzugreifen.


Video Walkthroughs

Lieber zuschauen statt lesen? Sehen Sie sich unsere video walkthroughs auf der Startseite an für Schritt-für-Schritt-Anleitungen zur Rezepterstellung, Inspektionseinrichtung und Integration.

🔗 Siehe auch

2D-Zeichnungen

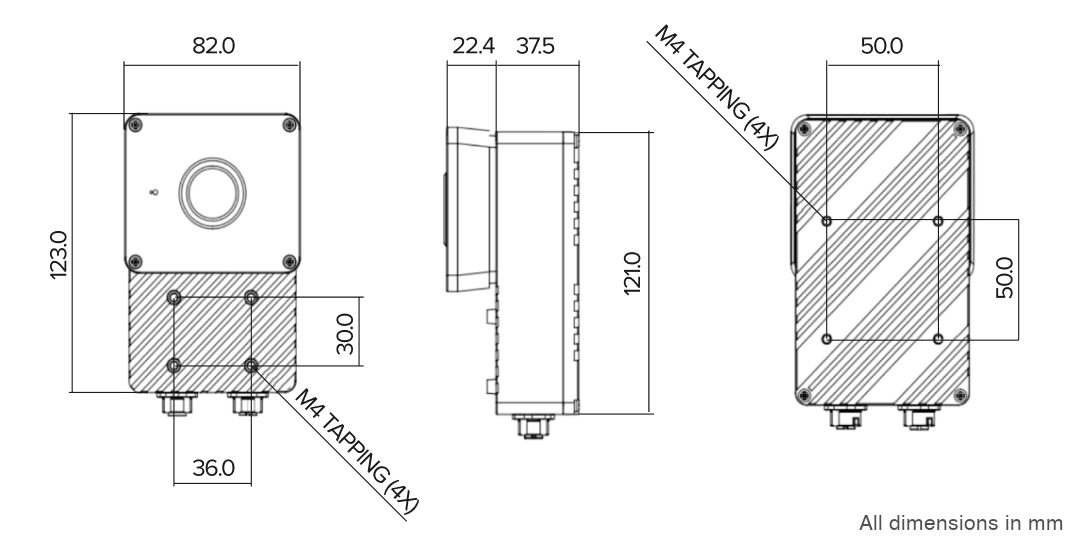

OV10i/OV20i Abmessungen (mm):

OV10i/OV20i 2D Drawing

OV10i/OV20i Montageanordnungen:

OV10i/OV20i Mounting Arrangements

OV10i/OV20i Montageplatte:

OV10i/OV20i Mounting Plate

3D-Modelle herunterladen

Laden Sie 3D-CAD-Modelle für Montageplatte, Halterung und Kameragehäuse zur Integrationsplanung herunter:

OV10i/OV20i:
