Guía de instalación rápida

Siga estos pasos para instalar físicamente y encender por primera vez su cámara OV10i / OV20i.

Contenido de la caja

Cámara inteligente OV20iPlaca de montajeCable M12 17-PinesCable M12 de 8 pines a RJ45Bloque terminal o Adaptador de fuente de alimentación
Cámara inteligente OV10i / OV20iPlaca de montaje o soporte (si se solicitó)Cable M12 17-Pines A-Codificado (Pigtail o Extensión)Cable Ethernet M12 de 8 Pines X-Codificado a RJ45Bloque terminal o Adaptador de fuente de alimentación (opcional)

Herramientas necesarias

Llave AllenDestornillador de pala planaFuente 24VDC
Llave Allen de 4 mm (para montajes)Destornillador de cabeza plana pequeño (para cableado del Bloque Terminal)Fuente de alimentación 24 V DC (salida mínima de 1 A)

Conexiones eléctricas

aviso

Confirme el pinout antes de encender. Un cableado incorrecto puede dañar la cámara. Para detalles completos del cableado, consulte Guía de Alimentación + Cableado M12.

El OV20i utiliza un conector M12 de 17 pines A-coded para toda la alimentación, E/S y comunicación.

  • ** Pines de alimentación:**
    • Pines 13 o 14 = 24 V DC (+)
    • Pines 5 o 6 = GND (−)

Puede:

  • Utilizar un cable pigtail conectado directamente a una fuente de alimentación regulada de 24 V DC (salida mínima de 1 A).
  • O conectar mediante una Base M12 a Terminal Block, que expone todos los pines.

Montaje de la cámara

aviso

Es normal que la cámara se caliente al tacto cuando está encendida. Para entornos de alta temperatura, use los puntos de montaje frontales.

  1. Utilice la placa/soporte de montaje incluido o una configuración de montaje personalizada.
  2. Asegúrese de que la cámara esté estable y segura.
  3. Coloque la cámara a la distancia de trabajo especificada para su lente.

Descargas CAD requieren un equipo de escritorio

Los modelos 3D de CAD están disponibles al visualizar en un ordenador de escritorio.

Para la integración CAD, descargue modelos 3D: Placa de Montaje (STEP) | Cuerpo de la Cámara (STEP) | Cuerpo de la Cámara (SLDPRT)
nota
  • The OV20i utiliza lentes S-mount con longitudes focales fijas (p. ej., 12 mm, 25 mm).
  • La cámara incluye un enfoque motorizado para ajustes finos, pero no zoom óptico.
  • Use las especificaciones de la lente para establecer la distancia correcta desde la pieza.
tip

Para obtener los mejores resultados, evite deslumbramientos, sombras o contraluz.


Configuración de la red

  1. Conecte el puerto Ethernet a un portátil o conmutador.
  2. Configure su equipo para la subred 192.168.0.X para comunicarse.
nota

La cámara se envía con:

  • IP estática: 192.168.0.100
  • DHCP: Desactivado por defecto (se puede activar en la configuración)

Utilice el puerto de depuración micro-USB para acceso de emergencia (192.168.55.1).


Especificaciones de red

Las cámaras Overview.ai (p. ej., OV20i, OV80i) son sistemas industriales de visión con IA que típicamente cumplen con las siguientes especificaciones de red:

CaracterísticaValor típico
InterfazEthernet de 1 Gbps
ProtocoloTCP/IP (a menudo con FTP/MQTT/REST/API)
Uso típico de ancho de banda~15–50 Mbps por cámara (varía según resolución de imagen, frecuencia y modelo de IA)
Ancho de banda picoPuede aumentar brevemente hasta 100–200 Mbps durante cargas de imágenes o ráfagas

Regla general (por cámara):

  • Velocidad mínima de puerto: 1 Gbps
  • Tamaño recomendado de búfer por puerto: >100 KB para manejar ráfagas
  • Capacidad de uplink/backbone: Si se agregan cámaras a un switch, el uplink debe manejar ~200–300 Mbps por cámara (teniendo en cuenta la sobrecarga)

Verificación de encendido

Una vez encendida:

  • Las 4 LED en la parte superior de la cámara deben encenderse.
  • Si solo se encienden 3 o menos, verifique el voltaje y la alineación de pines.
  • El inicio completa en ~30 segundos.

Listo para usar

En Chrome o Edge, abra http://192.168.0.100 para acceder a la interfaz web de la cámara.


Guías en video

¿Prefiere ver videos en lugar de leer? Consulte nuestras guías en video en la página de inicio para guías visuales paso a paso sobre la creación de recetas, la configuración de inspección e integración.

🔗 Vea también

Dibujos 2D

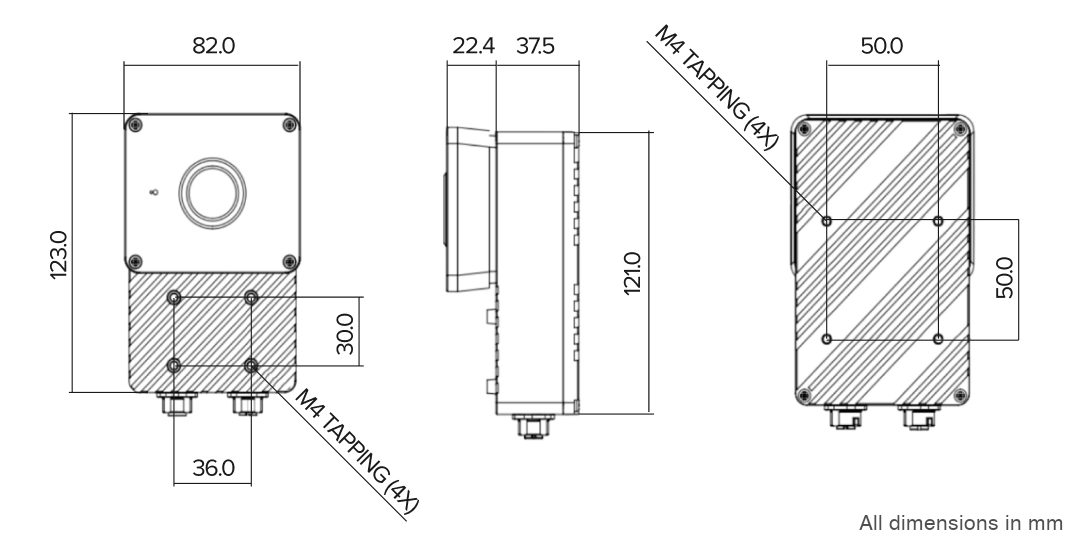

Dimensiones OV10i/OV20i (mm):

Dibujo 2D OV10i/OV20i

Arreglos de Montaje OV10i/OV20i:

Arreglos de Montaje OV10i/OV20i

Placa de Montaje OV10i/OV20i:

Placa de Montaje OV10i/OV20i

Descargar modelos 3D

Descargue modelos 3D de CAD para la placa de montaje, soporte y cuerpo de la cámara para la planificación de integración:

OV10i/OV20i:
