快速安裝指南
按照以下步驟首次物理安裝並通電啟動您的 OV10i / OV20i 相機。
包裝清單
 |  |  |  |  |
|---|---|---|---|---|
| OV10i / OV20i 智慧相機 | 安裝板或支架（如已訂購） | M12 17 針 A 編碼電纜（帶尾線或延長線） | M12 8 針 X 編碼轉 RJ45 乙太網電纜 | 接線端子或電源介面卡（可選） |
所需工具
 |  |  |
|---|---|---|
| 4 mm 內六角扳手（用於安裝件） | 小型一字螺絲刀（用於接線端子佈線） | 24 V DC 電源（最低 1 A 輸出） |
電氣連線
注意
通電前請確認引腳定義。錯誤佈線可能損壞相機。完整佈線詳情請參閱電源 + M12 佈線指南。
OV20i 使用一個 17 針 M12 A 編碼聯結器用於所有電源、I/O 和通訊。
- 電源引腳：
- 第 13 或 14 針 = 24 V DC (+)
- 第 5 或 6 針 = GND (−)
您可以：
- 使用帶尾線的電纜直接連線到穩壓24 V DC 電源（最低 1 A 輸出）。
- 或透過 M12 轉接線端子底座進行連線，該底座會引出所有引腳。
安裝相機
注意
相機在執行過程中會發熱，這是正常現象。在高溫環境中，請使用前部安裝點。
- 使用隨附的安裝板/支架或自定義夾具。
- 確保相機穩定且牢固。
- 將相機放置在鏡頭規定的工作距離處。
需要桌面端下載 CAD 檔案
3D CAD 模型僅在桌面計算機上檢視時可用。
備註
- OV20i 使用S-mount 鏡頭，配有固定焦距（如 12 mm、25 mm）。
- 相機包括用於精細調節的電動對焦，但不具備光學變焦。
- 請使用鏡頭規格來設定與零件的正確距離。
提示
為獲得最佳效果，請避免眩光、陰影或背光。
網路設定
- 將乙太網埠連線到膝上型電腦或交換機。
- 將您的計算機設定為
192.168.0.X子網以進行通訊。
備註
相機出廠設定：
- 靜態 IP：
192.168.0.100 - DHCP：預設關閉（可在設定中啟用）
使用 micro-USB 除錯埠進行緊急訪問（192.168.55.1）。
網路規格
Overview AI 相機（如 OV20i、OV80i）是工業 AI 視覺系統，通常符合以下網路規格：
| 特性 | 典型值 |
|---|---|
| 介面 | 1 Gbps 乙太網 |
| 協議 | TCP/IP（通常帶有 FTP/MQTT/REST/API） |
| 典型頻寬使用 | 約 15–50 Mbps 每相機（因影象解析度、頻率和 AI 模型而異） |
| 峰值頻寬 | 在影象上傳或突發期間可短暫飆升至 100–200 Mbps |
經驗法則（每臺相機）：
- 最低埠速度：1 Gbps
- 推薦每埠緩衝區：>100 KB以應對突發
- 上行鏈路/骨幹容量：如果將多臺相機匯聚到交換機，上行鏈路應能處理每相機約 200–300 Mbps（考慮開銷）
通電檢查
通電後：
- 相機頂部的所有 4 個 LED 應該點亮。
- 如果只有 3 個或更少的 LED 點亮，請檢查電壓和引腳對位。
- 啟動約需 30 秒完成。
準備就緒
在 Chrome 或 Edge 瀏覽器中開啟 http://192.168.0.100 以訪問相機的 Web 介面。
影片演示
喜歡觀看影片而非閱讀？請檢視主頁上的影片演示，瞭解程式建立、檢測設定和整合的分步視覺化指南。
🔗 另請參閱
2D 圖紙

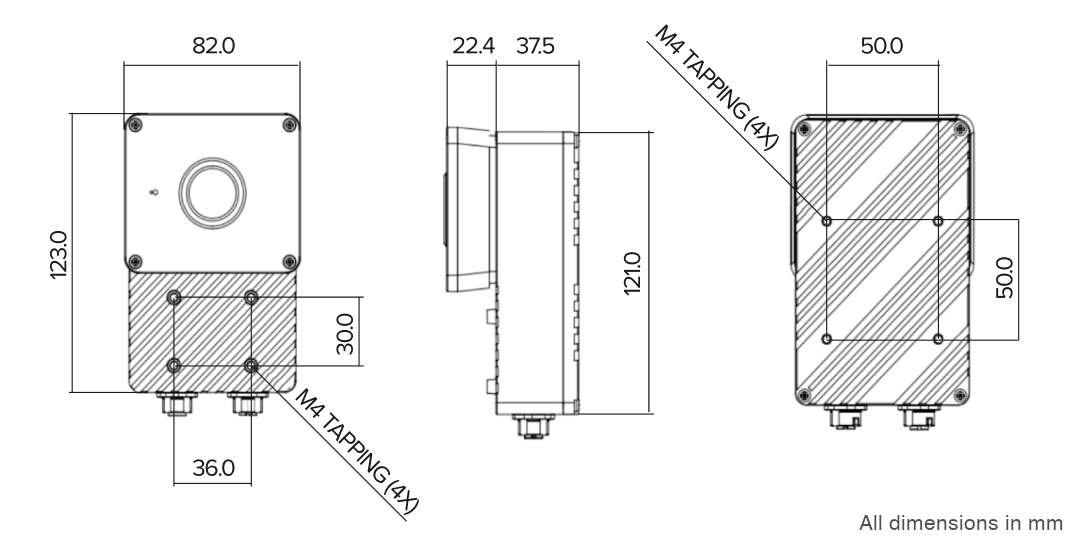

OV10i/OV20i 尺寸 (mm)：
OV10i/OV20i 安裝佈置：
OV10i/OV20i 安裝板：
下載 3D 模型
下載用於整合規劃的安裝板、支架和相機本體的 3D CAD 模型：
OV10i/OV20i：
