快速安装指南
Follow these steps to physically install and power up your OV10i / OV20i camera for the first time.
What's in the Box
 |  |  |  |  |
|---|---|---|---|---|
| OV10i / OV20i 智能摄像头 | 安装板或支架（如有订购） | M12 17 针 A-Coded 电缆（尾线或延长线） | M12 8 针 X-Coded 转 RJ45 以太网线 | 端子块或电源适配器（可选） |
Required Tools
 |  |  |
|---|---|---|
| 4 mm Hex Key（用于安装） | 小型平头螺丝刀（用于端子块接线） | 24 V DC 电源（最小输出 1 A） |
Electrical Connections
上电前请确认针脚分布。接线错误可能会损坏摄像头。有关完整的接线细节，请参阅 Power + M12 Wiring Guide.
OV20i 使用 17 针 M12 A-coded 连接器，用于所有电源、I/O 与通信。
- 电源针脚：
- 针脚 13 或 14 = 24 V DC (+)
- 针脚 5 或 6 = GND (−)
您可以：
- 使用直接接到一个受控 24 V DC 电源（最小输出 1 A） 的 尾线电缆（pigtail cable）。
- 或通过一个 M12 转 Terminal Block Base 连接，该连接暴露所有针脚。
Mounting the Camera
在供电时，相机表面发热是正常现象。对于高温环境，请使用前置安装点。
- 使用随附的安装板/支架，或自定义支架。
- 确保相机稳定牢固。
- 将相机放置在镜头所规定的工作距离处。
桌面端用于 CAD 下载
在桌面计算机查看时，可获取 3D CAD 模型。
- OV20i 使用 S-mount 镜头，焦距为定焦（例如 12 mm、25 mm）。
- 相机具备用于微调的 电动对焦（motorized focus），但 没有光学变焦。
- 根据镜头规格设定与工件之间的正确距离。
为获得最佳效果，请避免眩光、阴影或逆光。
Network Setup
- 将以太网端口连接到笔记本电脑或交换机。
- 将计算机设置为
192.168.0.X子网以实现通信。
相机随附：
- 静态 IP：
192.168.0.100 - DHCP：默认关闭（可在设置中启用）
用于紧急访问，请使用 micro-USB 调试端口（192.168.55.1）。
Network Specifications
Overview.ai 摄像头（如 OV20i、OV80i）是工业 AI vision 系统，通常符合以下网络规格：
| Feature | Typical Value |
|---|---|
| Interface | 1 Gbps 以太网 |
| Protocol | TCP/IP（通常包含 FTP/MQTT/REST/API） |
| Typical Bandwidth Usage | ~15–50 Mbps 每摄像头（取决于图像分辨率、频率和 AI 模型） |
| Peak Bandwidth | 在图像上传或突发情况下，带宽可短时冲击至 100–200 Mbps |
Rule of Thumb (per camera):
- 最小端口速率：1 Gbps
- 每端口缓冲建议：>100 KB 以应对突发
- 上行/骨干容量：如将摄像头聚合到交换机，上行应能处理 约 200–300 Mbps/摄像头（含开销）
Power-Up Check
一旦上电：
- 摄像头顶部的 4 颗 LED 应全部点亮。
- 如果只有 3 颗或更少点亮，请核对电压和针脚对齐。
- 启动完成约 30 秒。
Ready to Go
在 Chrome 或 Edge 中，打开 http://192.168.0.100 以访问摄像头的网页界面。
Prefer watching over reading? Check out our video walkthroughs on the homepage for step-by-step visual guides on recipe creation, inspection setup, and integration.
🔗 See Also
2D Drawings

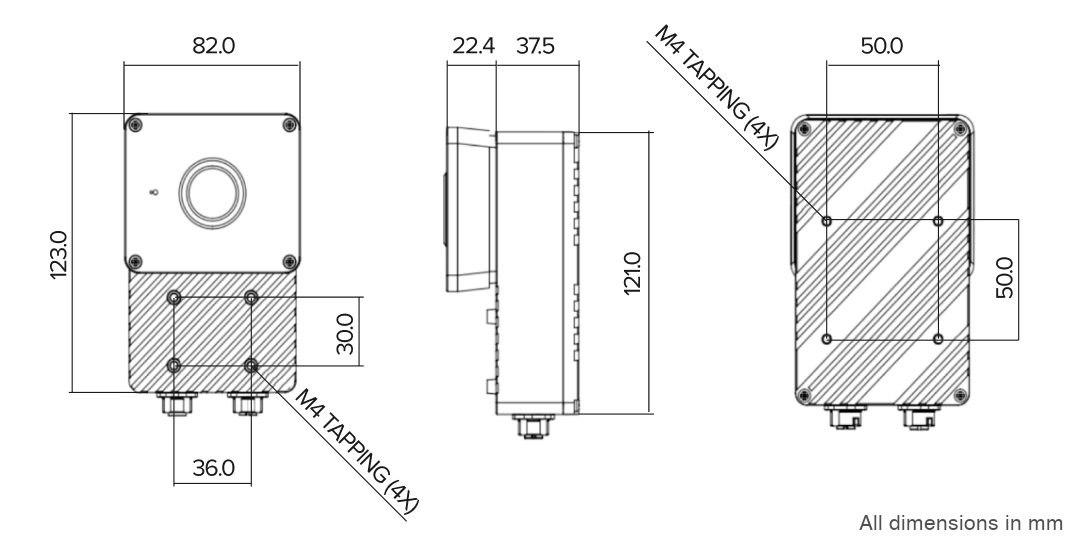

OV10i/OV20i Dimensions (mm):
OV10i/OV20i Mounting Arrangements:
OV10i/OV20i Mounting Plate:
Download 3D Models
Download 3D CAD models for the mounting plate, bracket, and camera body for integration planning:
OV10i/OV20i:
