第一步:图像设置 (OV20i)
在 AI 开始检测之前,相机需要捕获一张清晰、一致的图像。此步骤配置相机拍摄照片的方式。
记住瀑布流原则: 下游的一切都依赖于这些设置。如果您稍后更改图像设置,则需要重新捕获模板图像、重做对齐,并可能需要重新训练 AI 模型。现在就把它设置正确。
OV20i 的 Web 界面已在 v2026.5 中重新设计。请在相机 UI 的右上角查看软件版本,并选择对应的选项卡。您的选择会在此设置流程的每个页面中保留,下面的整个页面也会相应切换。
- 旧版本
- v2026.5 and newer
打开图像设置
在程序编辑器中,点击 Configure Imaging。将零件放入相机的视野范围内。您将看到应用了当前设置的相机实时画面。

触发设置
在旧版本中,触发器在此处(图像设置中)设置,而不是在 IO模块中设置。从 Trigger Settings 下拉菜单中选择捕获方式(Manual、Hardware、PLC、Aligner 或 Interval)。当前模式也会显示在程序编辑器中的图像设置卡片上。

对焦
OV20i 具有软件控制的电动对焦功能。通过图像面板中的滑块进行调整,直到边缘看起来清晰锐利。使用带有清晰边缘的目标(如尺子或零件本身)作为参考。

曝光 (ms)
每次捕获时传感器暴露于光线下的时长。

- 曝光越高 = 图像越亮,但如果零件在运动则运动模糊越多
- 曝光越低 = 图像越清晰,但越暗(可能需要更多光照)
- 从中间值开始调整,直到图像看起来光照合适且无模糊
增益
数字亮度增强(类似于普通相机上的 ISO)。
- 增益越高 = 越亮但噪点越多(颗粒感)
- 增益越低 = 越干净但需要良好的物理光照
- 经验法则: 首先通过光照和曝光来解决亮度问题。将增益作为最后的手段。
镜头畸变校正

广角镜头(尤其是 4-6mm)会使画面边缘附近的直线弯曲。此设置可校正该畸变,使 AI 看到准确的几何形状。
何时使用: 当您使用广角镜头 (4-6mm) 并需要精确对齐或边缘检测时。对齐器(第二步)依赖于直线边缘,因此未校正的畸变可能导致对齐不可靠。
何时跳过: 当您使用更长焦距的镜头 (12mm+),其桶形畸变极小,直线在画面边缘附近已经显得笔直时。
如果您现在跳过此步骤而稍后再启用,则需要重做对齐以及之后的所有操作。
LED 设置
OV20i 配备内置 LED 照明,您可以直接从图像面板控制:
- 频闪模式: 关闭(持续)或打开(仅在捕获时闪光,可减少发热并节省功耗)
- 灯光模式: 哪些 LED 处于活动状态。调整以减少光亮表面的眩光
- 灯光强度: 从低开始,逐渐增加,直到图像光照良好且无高光点
其他实用设置
| 设置 | 作用 | 何时调整 |
|---|---|---|
| 白平衡 | 调整色温 | 可变光照下使用自动,稳定环境下使用手动 |
| 伽马 | 调整中间色调亮度 | 当阴影区过暗但高光区正常时 |
| 图像旋转 | 将图像旋转 0 度或 180 度 | 相机倒装时 |
| 光度控制 | 使用不同 LED 角度进行多次捕获并合成 | 用于检测反光部件表面的细微缺陷 |
一条经验法则:如果您在相机图像中无法清晰看到缺陷或特征,AI 也无法学习它。放大您计划检查的区域,确认细节可见后再继续。
如果缺陷罕见且拖慢了您的数据收集进度,请使用 Defect Creator Studio 从单张良品图像生成逼真的合成缺陷图像。先正确配置图像设置可确保合成图像与您的实际生产条件相匹配。
如果在捕获模板后更改图像设置,您必须重新捕获模板并重做对齐。您的感兴趣区域(ROI)和已训练模型可能也需要更新。请在继续之前正确配置图像设置。
继续之前验证
- 检查相机视图并捕获几张测试图像
- 确认每张图像都是:
- 清晰(不模糊)
- 光照良好(无暗区或高光点)
- 一致(每次捕获看起来都与上一次相似)
- 部件占据画面的大部分
- 点击 Save Imaging Settings
图像设置清单
继续之前,请确认:
- 对焦清晰:相机视图中边缘锐利
- 曝光已设置:图像光照适当且无运动模糊
- 增益最小:亮度来自光照,而非数字增强
- 镜头畸变校正已启用(如果使用广角镜头)
- LED 设置已配置:无眩光或高光点
- 捕获的图像在多次拍摄间显示一致结果
- 设置已保存
打开图像设置

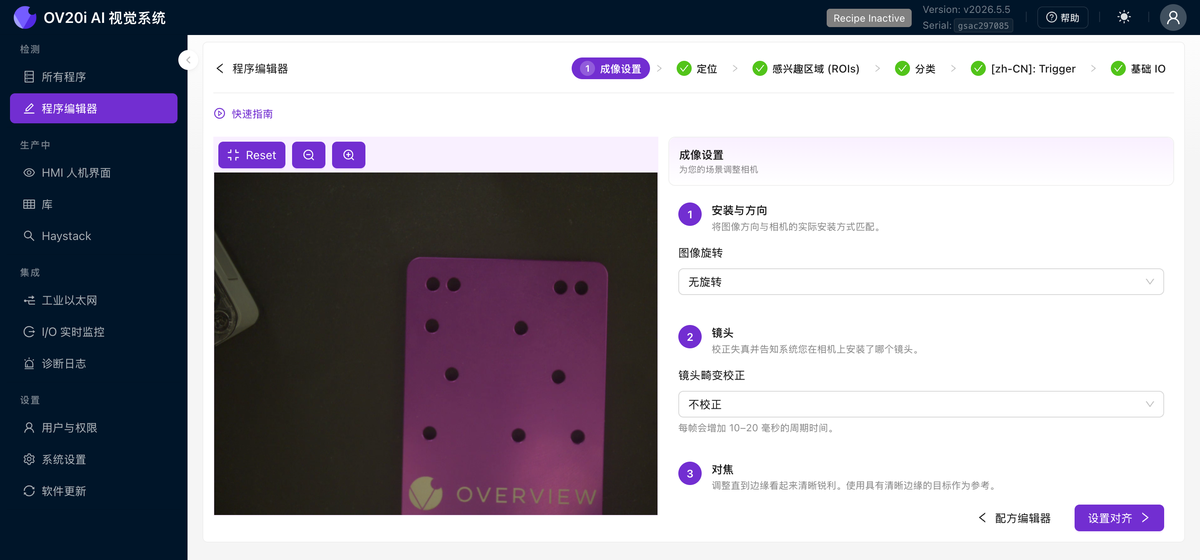

在程序编辑器中,打开 Step 1: Imaging Setup。屏幕分为两部分:
- 左侧是实时相机视图,上方有放大、缩小和 Reset 控件。在此将您的部件置于视野内。
- 右侧是设置选项,分为六个带编号的部分。按顺序逐一完成。
- 顶部的 Quick guide 按钮会运行此页面的简短引导教程。

1. 安装与方向
图像旋转使图像与相机的物理安装方式相匹配。选择无旋转,或在相机倒装时选择 180°。
2. 镜头

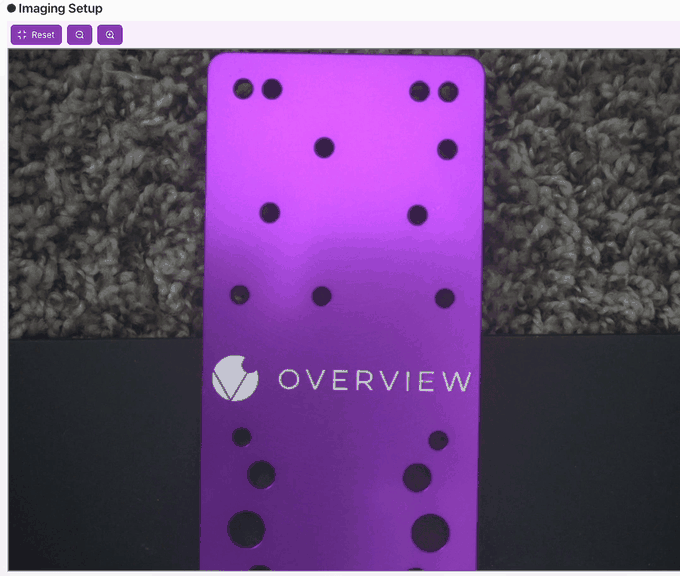

镜头畸变校正用于告知系统所安装的镜头型号,以便消除广角桶形畸变。请选择与您镜头匹配的选项:无校正、6mm、8mm、12mm、16mm 或 25mm。每次捕获启用校正会增加约 10 至 20 毫秒的周期时间。广角镜头的差异尤为明显:画面边缘弯曲的直线将恢复为直线。

广角镜头(短焦距,如 6mm 或 8mm)会使画面边缘附近的直线弯曲。选择匹配的校正可消除桶形畸变,使捕获的图像在几何上准确,直边看起来笔直。使用较长焦距的镜头(12mm 或更长)时,弯曲程度最小,通常可保持无校正。
3. 对焦
拖动对焦滑块,直到边缘看起来清晰锐利。启用 Focus View 复选框,可在预览右上角叠加实时清晰度评分,然后微调滑块以使该数值尽可能达到最大。

启用 Focus View 后,实时预览右上角会显示清晰度评分。调整对焦滑块以最大化该数值。数值越高,图像越清晰。

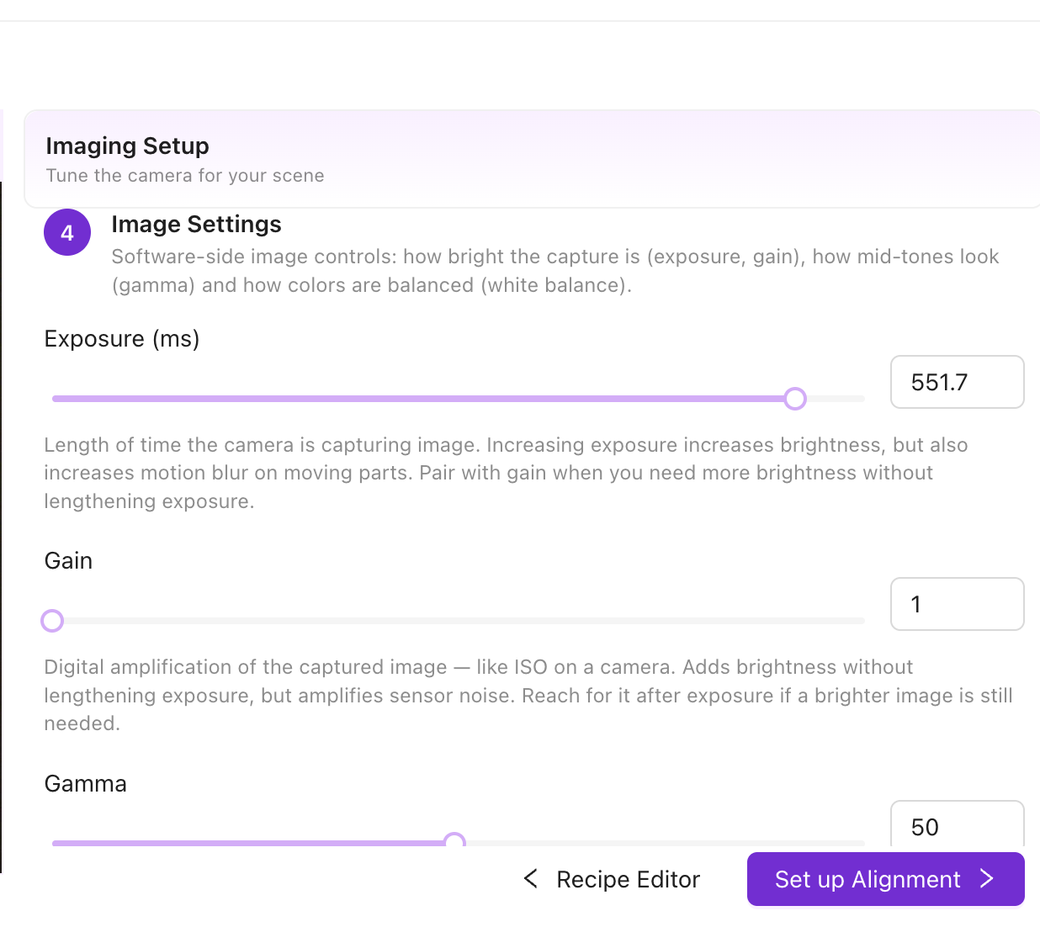

4. 图像设置
软件的亮度和颜色控制项位于此处:曝光、增益、伽马和白平衡。

曝光 (ms)
设置传感器采集光线的时长。数值越高越亮,但对运动中的物体会产生运动模糊。

增益
数字放大,类似于相机的 ISO,范围从 1 到 24。它可在不延长曝光时间的情况下提亮图像,但也会放大传感器噪声。请优先通过照明和曝光来调整亮度,仅在万不得已时使用增益。
伽马
调整中间调对比度,范围从 1 到 100。大多数场景介于 50 到 70 之间。
白平衡
保持颜色中性。点击重新调整白平衡可触发五秒钟的自动白平衡并锁定红、绿、蓝值;或启用连续自动白平衡使其持续调整。捕获的 R、G、B 值显示在下方,可直接编辑以进行微调。

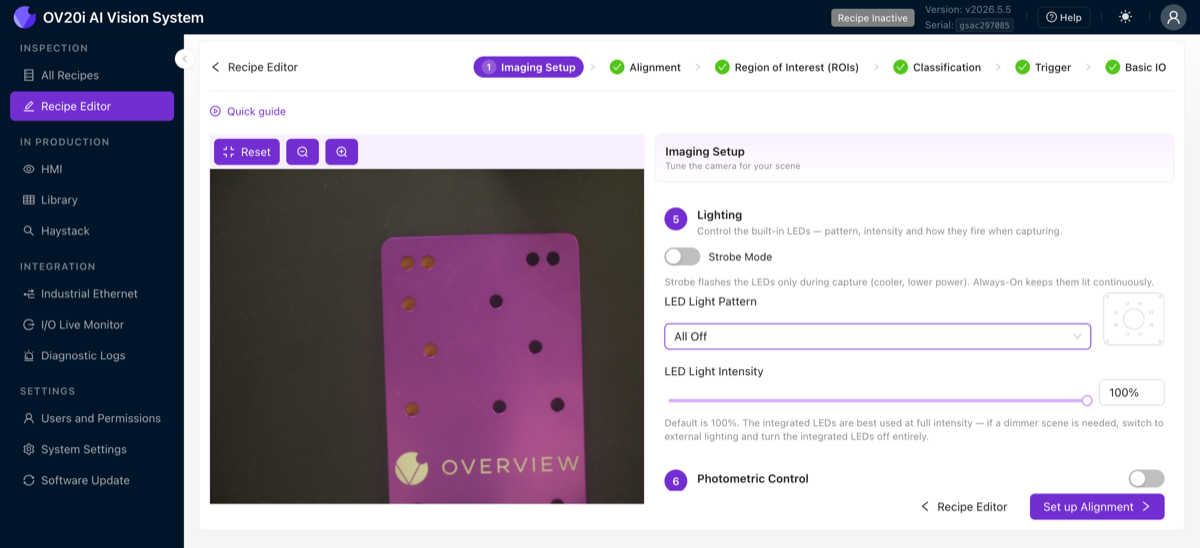

5. 照明
控制内置 LED 环形灯。

闪光模式
仅在捕获期间闪烁 LED,运行温度更低且功耗更少。关闭此选项可使 LED 持续点亮。
LED 灯光模式
选择要点亮的 LED。侧向模式以掠射方式照亮表面,可消除光亮物体上的眩光。
| 模式 | 点亮的灯 |
|---|---|
| 全部开启 | 所有 LED,用于均匀照明 |
| 全部关闭 | 不点亮任何 LED(切换到外部照明) |
| 左和右 | 两侧灯组 |
| 上和下 | 顶部和底部灯组 |
| 仅左 / 上 / 右 / 下 | 单个灯组,用于从单一方向进行掠射照明 |
LED 光照强度
范围从 0 到 100%。集成 LED 在全亮度下效果最佳。如果需要较暗的场景,请切换到外部光源并关闭集成 LED。
6. Photometric Control
从不同角度点亮 LED 捕获多帧图像并进行合成。开启此功能可显现反光零件表面的细微缺陷。
快速参考
| 设置 | 作用 | 何时调整 |
|---|---|---|
| 白平衡 | 调整色温 | 光照多变时使用自动,光照稳定时使用手动 |
| Gamma | 调整中间色调亮度 | 当阴影部分图像过暗但高光部分正常时 |
| 图像旋转 | 将图像旋转 0 或 180 度 | 当相机倒装时 |
| Photometric Control | 使用不同 LED 角度多次捕获并合成 | 用于检测反光零件上细微的表面缺陷 |
如果在捕获模板后更改图像设置,则必须重新捕获模板并重新进行对齐。您的感兴趣区域(ROI)和已训练的模型可能也需要更新。请在继续之前正确设置图像参数。
继续之前请验证
图像设置会自动保存,因此没有单独的保存按钮。在点击 Set up Alignment 之前,请捕获几张测试图像,并确认每张图像都:
- 清晰锐利,无模糊
- 光照充足,无暗区或过曝点
- 多次捕获结果一致
- 零件占据画面的大部分
如果您在相机图像中无法清楚地看到缺陷或特征,AI 也无法学习它。请在继续之前放大您计划检测的区域,确认细节清晰可见。
如果缺陷罕见且拖慢了数据收集进度,请使用 Defect Creator Studio,仅凭一张良品图像即可生成逼真的合成缺陷图像。先正确设置图像参数可确保合成图像与您的实际生产条件相匹配。
图像设置检查清单
在继续之前,请确认:
- 对焦清晰:实时预览中边缘锐利
- 曝光已设置:图像光照适当,无运动模糊
- 增益最小化:亮度来自光照,而非数字增益
- 镜头畸变校正与您的镜头匹配(如果使用广角镜头)
- 光照已配置:无眩光或过曝点
- 捕获的图像在多次拍摄间保持一致
然后点击 Set up Alignment 继续。
图像看起来不错?继续前往 第 2 步:对齐。
