Kiến Trúc Giao Tiếp Camera
Trang này giải thích thiết kế giao tiếp hai tầng của OV20i và cách các giao thức công nghiệp gốc hoạt động song song với khả năng giao tiếp mở rộng của Node-RED.
Tổng Quan Kiến Trúc Giao Tiếp
Thiết Kế Giao Tiếp Hai Tầng
OV20i triển khai một kiến trúc giao tiếp tinh vi với hai lớp riêng biệt:
Các Tầng Giao Tiếp:
- Giao Thức Công Nghiệp Gốc (Native) - Giao tiếp tích hợp sẵn ở cấp hệ thống (Profinet, Ethernet/IP)
- Giao Thức Mở Rộng Node-RED - Khả năng giao tiếp dành riêng cho từng recipe (MQTT, Modbus, TCP, HTTP)
Phạm Vi và Kiểm Soát Giao Tiếp
Cấp Hệ Thống vs Cấp Recipe:
- Giao thức cấp hệ thống áp dụng toàn cục cho tất cả các recipe
- Giao thức cấp recipe là duy nhất cho từng quy trình inspection cụ thể
- Vị trí cấu hình quyết định phạm vi và hành vi giao tiếp
Giao Tiếp Công Nghiệp Gốc
Giao Thức PLC Tích Hợp Sẵn
Cấu Hình Cấp Hệ Thống Camera:

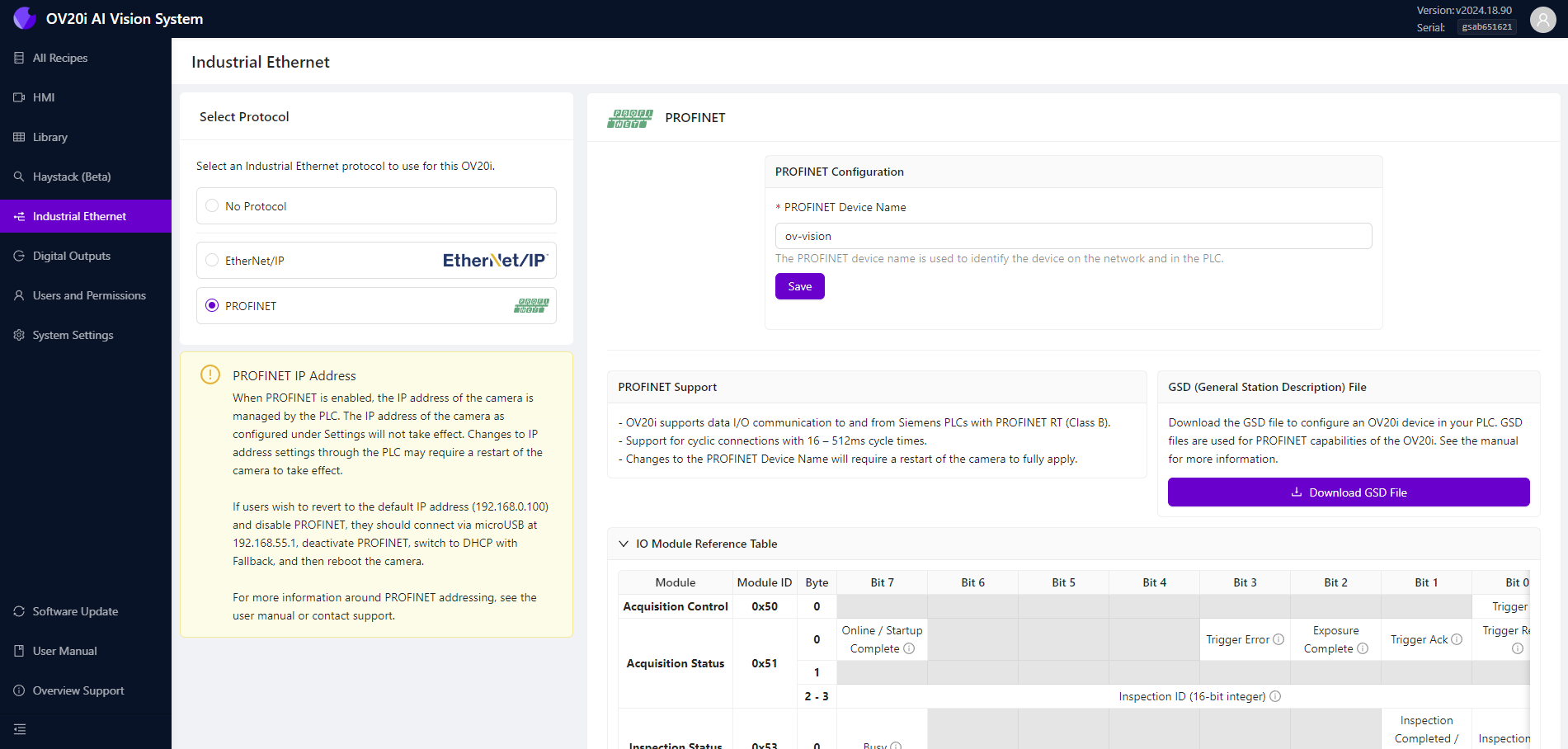

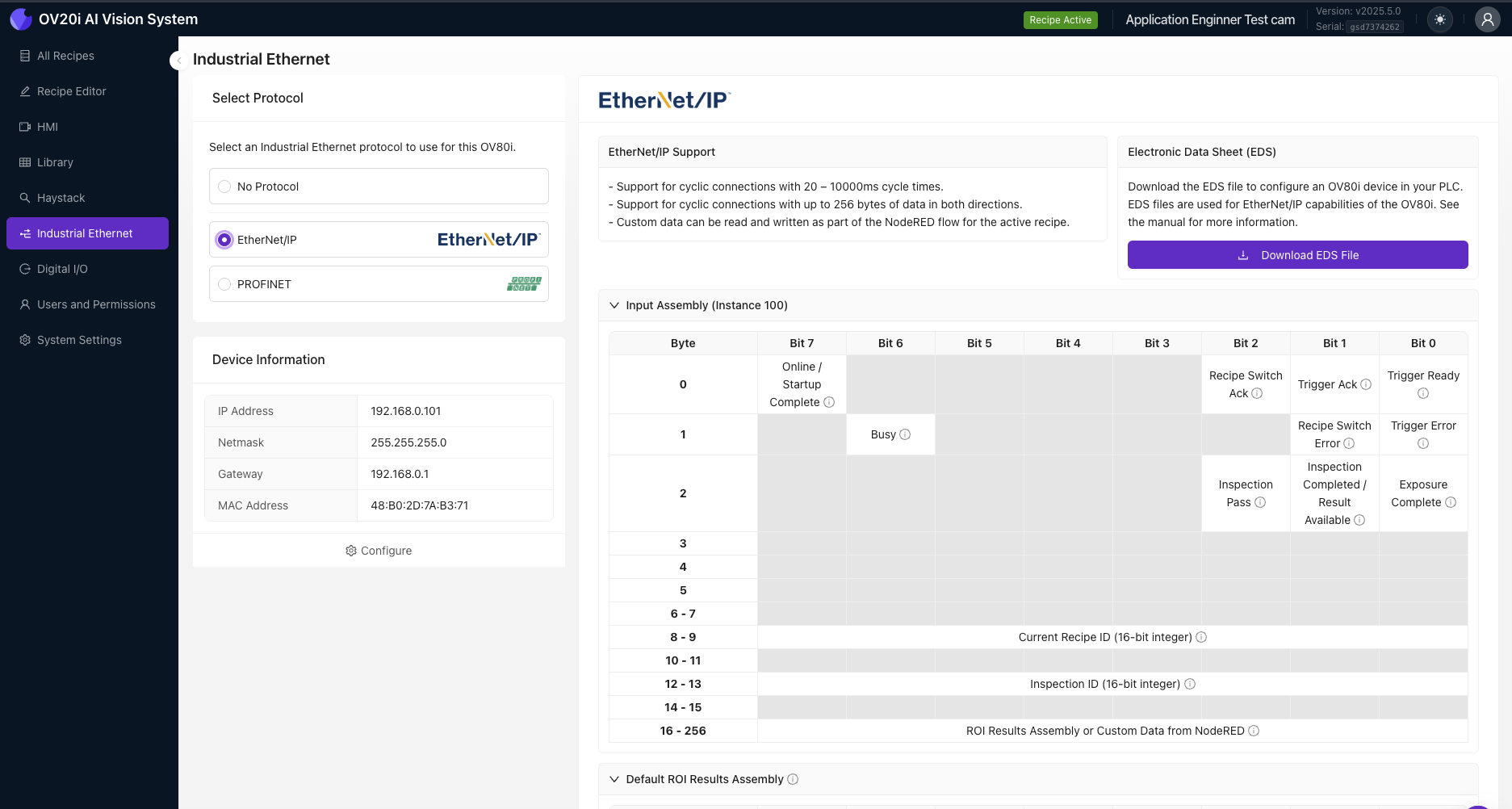

- Profinet & Ethernet/IP - Các giao thức giao tiếp duy nhất được cấu hình ở cấp hệ thống camera
- Tích Hợp Trực Tiếp - Không cần lập trình bổ sung hoặc flow Node-RED
- Tiêu Chuẩn Công Nghiệp - Hỗ trợ native cho các nền tảng tự động hóa lớn (Siemens, Allen-Bradley, Mitsubishi, Omron)
- Trao Đổi Dữ Liệu Hai Chiều - Lệnh trigger, phản hồi trạng thái, điều khiển recipe, kết quả inspection
Đặc Điểm Chính:
- Phạm Vi Toàn Cục - Cấu hình ảnh hưởng đến tất cả các recipe
- Cài Đặt Hệ Thống - Được quản lý qua cấu hình hệ thống camera, không phải Node-RED
- Phản Hồi Tức Thời - Giao tiếp trực tiếp ở cấp phần cứng
- Độ Tin Cậy Công Nghiệp - Được thiết kế cho môi trường tự động hóa nhà máy
Giao Tiếp Mở Rộng Node-RED
Tính Linh Hoạt Giao Thức Ở Cấp Recipe

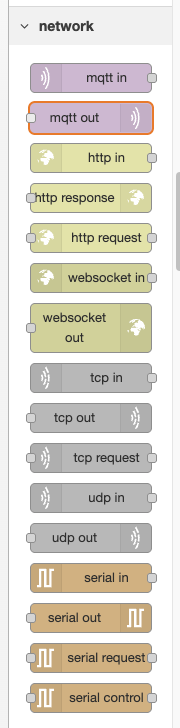

Giao Thức Dựa Trên Flow Node-RED:
- MQTT - Nhắn tin IoT và tích hợp cloud qua các flow Node-RED
- Modbus - Giao tiếp thiết bị công nghiệp thông qua các node Node-RED
- TCP - Triển khai giao thức tùy chỉnh cho các hệ thống chuyên biệt
- HTTP - Giao tiếp dịch vụ web hai chiều
Đặc Điểm Riêng Của Recipe:
- Logic Tùy Chỉnh - Mỗi recipe định nghĩa quy trình giao tiếp riêng
- Lựa Chọn Giao Thức - Chọn giao thức phù hợp cho các yêu cầu inspection cụ thể
- Tính Linh Hoạt Tích Hợp - Kết nối với cơ sở dữ liệu, dịch vụ cloud, ứng dụng tùy chỉnh
- Xử Lý Dữ Liệu - Biến đổi và định tuyến dữ liệu inspection theo yêu cầu
Tính Hai Chiều Của Giao Tiếp HTTP
HTTP Đầu Vào (Camera Là Server):
- Điểm Cuối Open API - Các hệ thống bên ngoài có thể kích hoạt inspection từ xa
- Quản Lý Recipe - Chuyển đổi và điều khiển recipe từ xa qua yêu cầu HTTP
- Điều Khiển Hệ Thống - Ứng dụng bên ngoài có thể điều khiển chức năng camera
- Truy Cập Thời Gian Thực - Phản hồi tức thì đối với các yêu cầu HTTP từ bên ngoài
HTTP Đầu Ra (Camera Là Client):
- Node HTTP Của Node-RED - Camera khởi tạo giao tiếp đến dịch vụ web bên ngoài
- Tích Hợp Tùy Chỉnh - Giao tiếp dịch vụ web đặc thù cho từng recipe
- Xuất Bản Dữ Liệu - Gửi kết quả inspection đến các hệ thống và cơ sở dữ liệu bên ngoài
- Tích Hợp Bên Thứ Ba - Kết nối với MES, ERP và các nền tảng cloud
Kiến Trúc Luồng Giao Tiếp
Giao Tiếp Cấp Hệ Thống vs Cấp Recipe
Giao Tiếp Hệ Thống Camera:
- Cấu Hình Toàn Cục - Cài đặt Profinet/Ethernet/IP áp dụng cho toàn bộ camera
- Nền Tảng Mạng - Địa chỉ IP, cấu hình subnet ảnh hưởng đến toàn bộ giao tiếp
- Hỗ Trợ Giao Thức Tích Hợp Sẵn - Không cần lập trình để tích hợp công nghiệp
- Tính Nhất Quán Giữa Các Recipe - Hành vi giao tiếp giống nhau bất kể recipe nào đang hoạt động
Giao Tiếp Đặc Thù Cho Recipe:
- Quy Trình Làm Việc Độc Đáo - Các flow Node-RED là riêng cho từng recipe
- Tùy Biến Giao Thức - Các recipe khác nhau có thể sử dụng các phương thức giao tiếp khác nhau
- Logic Ứng Dụng - Hành vi giao tiếp được điều chỉnh theo yêu cầu inspection
- Biến Đổi Dữ Liệu - Xử lý và định tuyến dữ liệu đặc thù cho recipe
Hệ Thống Phân Cấp Phản Hồi Giao Tiếp
Tầng Phản Hồi Tức Thời:
- Tín Hiệu I/O Số - Phản hồi tức thời ở cấp phần cứng
- Giao Thức PLC Gốc - Giao tiếp công nghiệp trực tiếp
Tầng Phản Hồi Được Lập Trình:
- Flow Node-RED - Logic tùy chỉnh và xử lý giao thức
- Xử Lý Dữ Liệu - Biến đổi và định tuyến kết quả inspection
Tầng Tích Hợp Bên Ngoài:
- Điểm Cuối HTTP - Tích hợp dịch vụ web và điều khiển bên ngoài
- Giao Tiếp Cloud - MQTT và các giao thức dựa trên internet
Các Mẫu Tích Hợp và Chiến Lược
Kiến Trúc Giao Tiếp Hỗn Hợp
Mẫu PLC + Node-RED:
- PLC Gốc cho các trigger tức thời và phản hồi trạng thái
- Flow Node-RED cho định tuyến dữ liệu, ghi log và tích hợp nâng cao
- Tốt nhất của cả hai - Độ tin cậy công nghiệp kết hợp với tính linh hoạt tùy chỉnh
Mẫu HTTP Hai Chiều:
- HTTP Đầu Vào để điều khiển và kích hoạt từ hệ thống bên ngoài
- HTTP Đầu Ra để xuất bản dữ liệu và tích hợp
- Tích Hợp Hai Chiều với các hệ thống dựa trên web
Chiến Lược Đa Giao Thức Theo Recipe:
- Các recipe khác nhau sử dụng các giao thức giao tiếp khác nhau
- Phương thức giao tiếp đặc thù theo ứng dụng
- Lựa chọn giao thức dựa trên yêu cầu tích hợp
Chuyển Đổi và Kết Nối Giao Thức
Node-RED Như Cầu Nối Giao Tiếp:
- Chuyển đổi giao thức giữa các hệ thống công nghiệp khác nhau
- Biến đổi định dạng dữ liệu để tương thích hệ thống
- Định tuyến giao tiếp giữa nhiều hệ thống bên ngoài
- Trung tâm tích hợp cho môi trường đa hệ thống phức tạp
Lợi Ích Của Kiến Trúc Giao Tiếp
Ưu Điểm Thiết Kế
Độ Tin Cậy Công Nghiệp:
- Giao thức gốc cung cấp giao tiếp công nghiệp tức thời, đáng tin cậy
- Tiêu chuẩn đã được kiểm chứng đảm bảo khả năng tương thích với các hệ thống tự động hóa hiện có
Tính Linh Hoạt và Khả Năng Mở Rộng:
- Nền tảng Node-RED cho phép các giải pháp giao tiếp tùy chỉnh
- Giao tiếp đặc thù cho recipe thích ứng với yêu cầu ứng dụng
- Kiến trúc hướng tương lai hỗ trợ các giao thức và tích hợp mới
Hiệu Quả Vận Hành:
- Nhiều đường dẫn giao tiếp cung cấp dự phòng và các tùy chọn
- Khả năng thời gian thực hỗ trợ yêu cầu sản xuất tốc độ cao
- Xử lý dữ liệu tùy chỉnh tối ưu hóa luồng thông tin cho các ứng dụng cụ thể
