快速安装指南

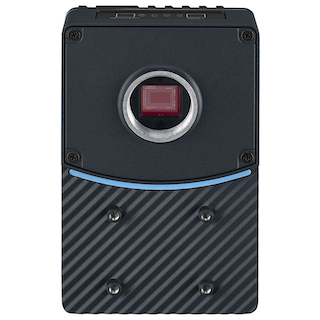

请按照下列步骤首次对 OV80i 摄像头进行物理安装并上电。

包装清单​

  • OV80i Smart Camera


  • Mounting Plate or Bracket (if ordered)


  • M12 12-Pin Cable (Pigtail or Extension)


  • Ethernet Cable


  • Optional: Terminal Block or Power Supply Adapter

所需工具​

  • 4 mm Hex Key (for mounts) -> 4 mm 六角扳手（用于安装）
  • Small flathead screwdriver (for terminal block wiring) -> 小号平头螺丝刀（用于端子块布线）
  • 24 V DC Power Source (minimum 1 A output) -> 24 V DC 电源（最小输出 1 A）


电气连接​

OV80i 使用一个 12-pin M12 A-coded connector，用于电源、I/O 与通信。

  • 电源引脚：
    • 端子 7 = 24V DC (+)
    • 端子 8 = GND (−)

您可以：

  • 使用直接接到经过稳压的 24 V DC 电源（最小输出 1 A） 的 pigtail cable。
  • 或通过一个 M12 to Terminal Block Base 连接器连接，它暴露所有引脚。
注意

在上电前请确认引脚定义。接线错误可能会损坏摄像机。

请参阅 Power + M12 配线指南.

安装摄像机​

  1. 使用随附支架或自定义支架。
  2. 确保摄像机稳定且固定牢靠。
  3. 将摄像机放置在镜头所规定的工作距离处。
    • OV80i 使用 C-mount 镜头。
  4. 为获得最佳效果，避免眩光、阴影或逆光。

网络与显示设置​

  • 将以太网端口连接到笔记本电脑或交换机。
  • 摄像机出厂自带：
    • Static IP: 10.250.0.100
    • DHCP: 默认为关闭（在设置中可启用）
  • 将计算机设置为 10.250.0.X 子网以实现通信。
提示

在紧急情况下，通过 Micro-USB 连接并在浏览器中打开 http://192.168.55.1（无论以太网配置如何均可访问）。

将 1920×1080 显示器连接到 HDMI 端口，以查看简化的、只读的 HMI 实时可视化。此显示仅用于查看，不可交互。

网络规格​

Overview.ai 摄像头（例如 OV20i、OV80i）是工业 AI vision 系统，通常符合以下网络规格：

特性典型数值
接口1 Gbps 以太网
协议TCP/IP（常见含 FTP/MQTT/REST/API）
典型带宽使用~15–50 Mbps/摄像头（取决于图像分辨率、帧率和 AI 模型）
峰值带宽在图像上传或突发时可短时达到 100–200 Mbps

经验法则（每摄像头）：

  • 最小端口速度：1 Gbps
  • 每端口缓冲区：>100 KB 以应对突发
  • 上行/骨干容量：如果将摄像头汇聚到交换机，上行应能达到 约 200–300 Mbps/摄像头（考虑开销）

上电检查​

上电后：

  • Power LED（最右）应为实心 绿色。
  • Ethernet LED（最左）若已连接，应该为 橙色。
  • 启动完成大约需要 30 秒。

就绪​

在 Chrome 或 Edge 中，打开：

http://10.250.0.100

🔗 参见​

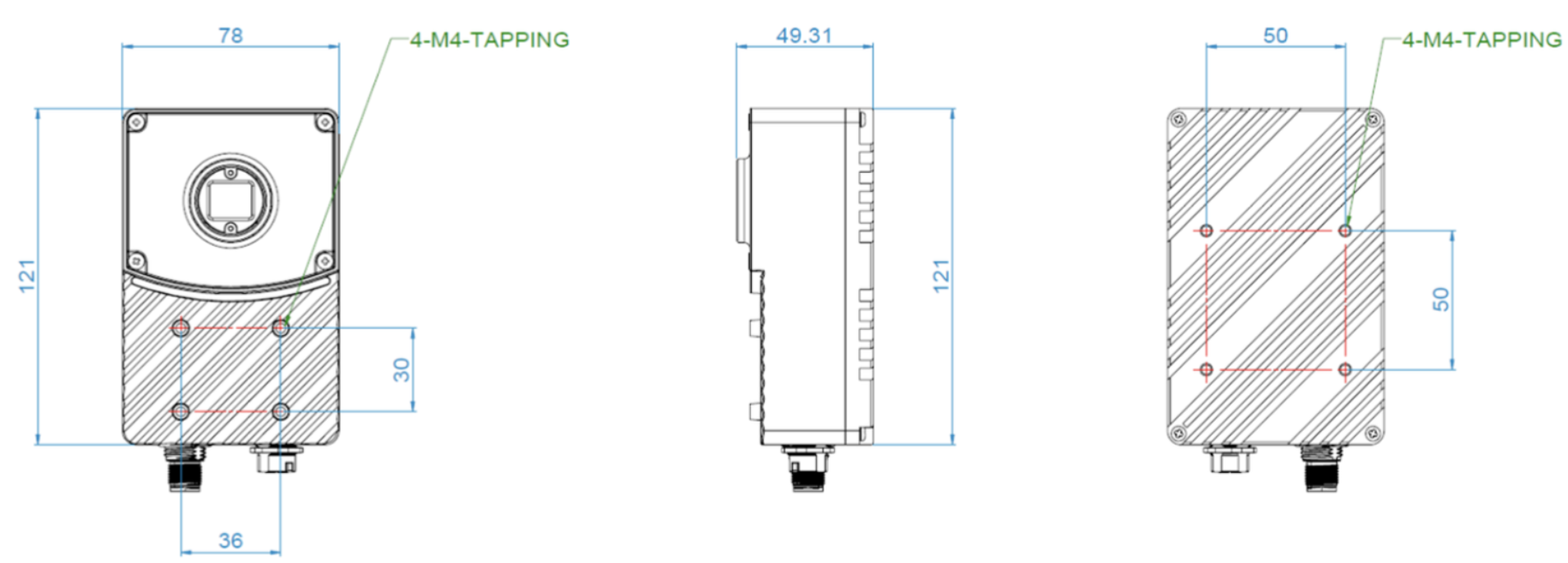

2D 绘图​

以下为参考用的 2D 绘图：

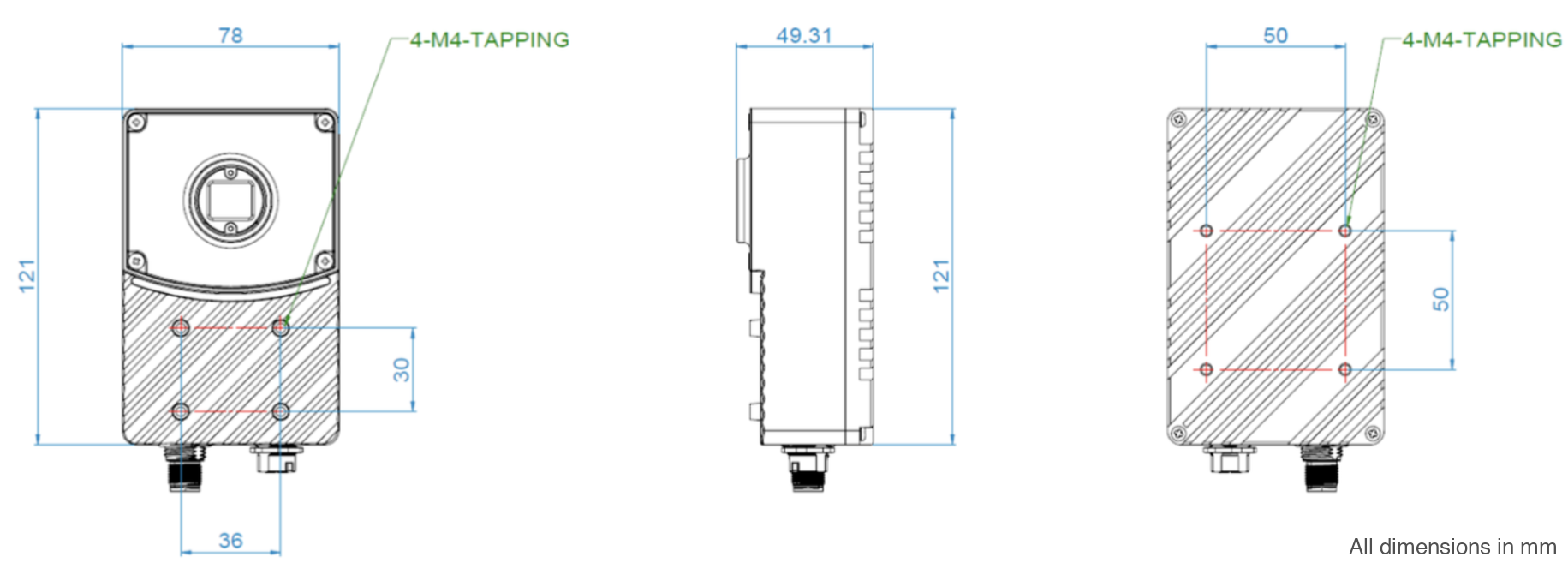

OV80i 2D Drawing

下载 3D 模型​

您可以在下方下载用于安装和集成的 3D 模型：

OV80i:
