Indicadores LED Explicados
Esta página explica el significado de las cuatro luces LED ubicadas en la parte superior de la cámara OV20i y cómo interpretar su estado durante la configuración y solución de problemas.

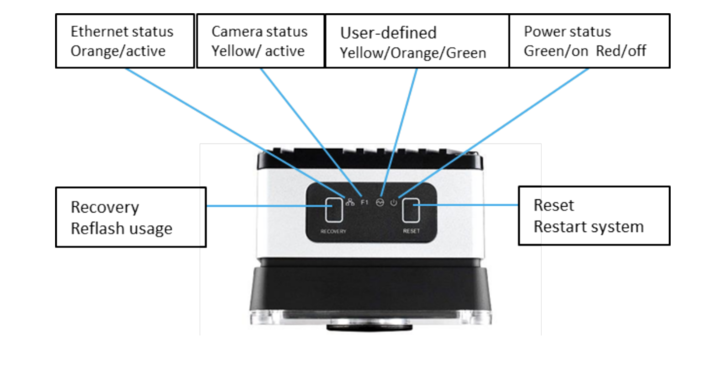

Disposición de LED (De izquierda a derecha)
| Posición | Nombre del LED | Estados de color | Función |
|---|---|---|---|
| 1️⃣ | Estado Ethernet | 🟠 Naranja (Activo) | Indica el enlace y la actividad de la red |
| 2️⃣ | Estado de la Cámara (F1) | 🟡 Amarillo (Activo) | Indica el estado de captura de imágenes o transmisión |
| 3️⃣ | Estado definido por el usuario | 🟡/🟠/🟢 Amarillo, Naranja, Verde | Asignado por la lógica de usuario o la configuración de la receta |
| 4️⃣ | Estado de alimentación | 🟢 Verde (Encendido) / 🔴 Rojo (Apagado) | Indica la alimentación del sistema y el estado de salud |
🔄 Solución de Problemas con LEDs
- ✅ Los 4 LEDs están encendidos: Operación normal confirmada.
- ⚠️ Solo 3 LEDs encendidos + Sin comunicación: Sospecha de caída de voltaje — verifique la fuente de alimentación y la integridad del cable.
- 🔴 LED de alimentación Rojo: Voltaje demasiado bajo o fallo de cableado.
- ❌ Sin LED Ethernet: Verifique el cable o el estado del enlace del switch.
- 🔴 LED de la Cámara (F1) Rojo: Error interno de firmware o durante el inicio.
- 🟡 El LED definido por el usuario se comporta de forma inesperada: Verifique la lógica o las condiciones de estado asignadas.
Restablecimiento y Recuperación
- Botón de reinicio: Reinicia la cámara de forma segura (no destructivo).
- Botón de recuperación: Solo para uso interno — no presionar a menos que se indique.
