Crear su Primera Receta
Una vez que haya montado la cámara y se haya conectado al software OV80i, siga los pasos a continuación para crear su primera receta.
Vea este tema en acción: Cómo crear una receta de segmentación en minutos
Crear una Nueva Receta
Paso 1: Acceder a la Creación de Recetas
Desde la página Todas las Recetas, haga clic en + Nueva Receta en la esquina superior derecha.
Paso 2: Configurar los Detalles de la Receta

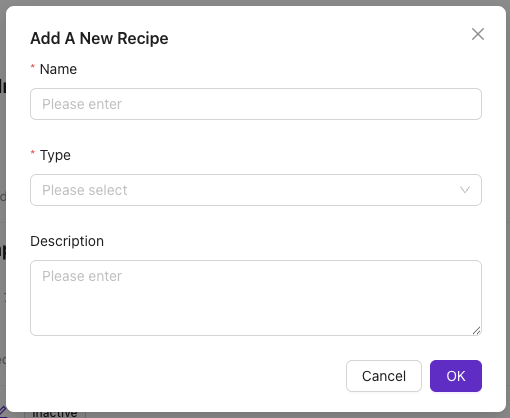

Aparecerá la ventana modal Añadir una Nueva Receta.
Campos obligatorios:
- Nombre - Ingrese un nombre para la Receta (obligatorio). Este nombre aparecerá en la página Todas las Recetas.
- Tipo de Receta - Seleccione el Tipo de Receta desde el menú desplegable (obligatorio).
Para ayuda para seleccionar el tipo de Receta correcto, consulte Clasificador vs Segmentador.
Campos opcionales:
- Descripción - Ingrese una Descripción para la Receta (opcional). Esta aparecerá en la página Todas las Recetas y en la parte superior de la página del Editor de Recetas.
Paso 3: Finalizar la Creación
Haga clic en OK para crear la nueva Receta.
La nueva Receta aparecerá en la página Todas las Recetas (Inactiva).
Abrir el Editor de Recetas
Para editar la Receta, la Receta debe estar activa.
- Haga clic en Activar en el lado derecho de la Receta
- Haga clic en Activar y abrir editor para confirmar y abrir el Editor de Recetas
Configuración de Imagen
En esta sección, configurará la cámara para obtener una imagen clara del objeto que se está inspeccionando.
La Configuración de Imagen es la misma para Recetas de Clasificación y Segmentación.
Pasos de Configuración:

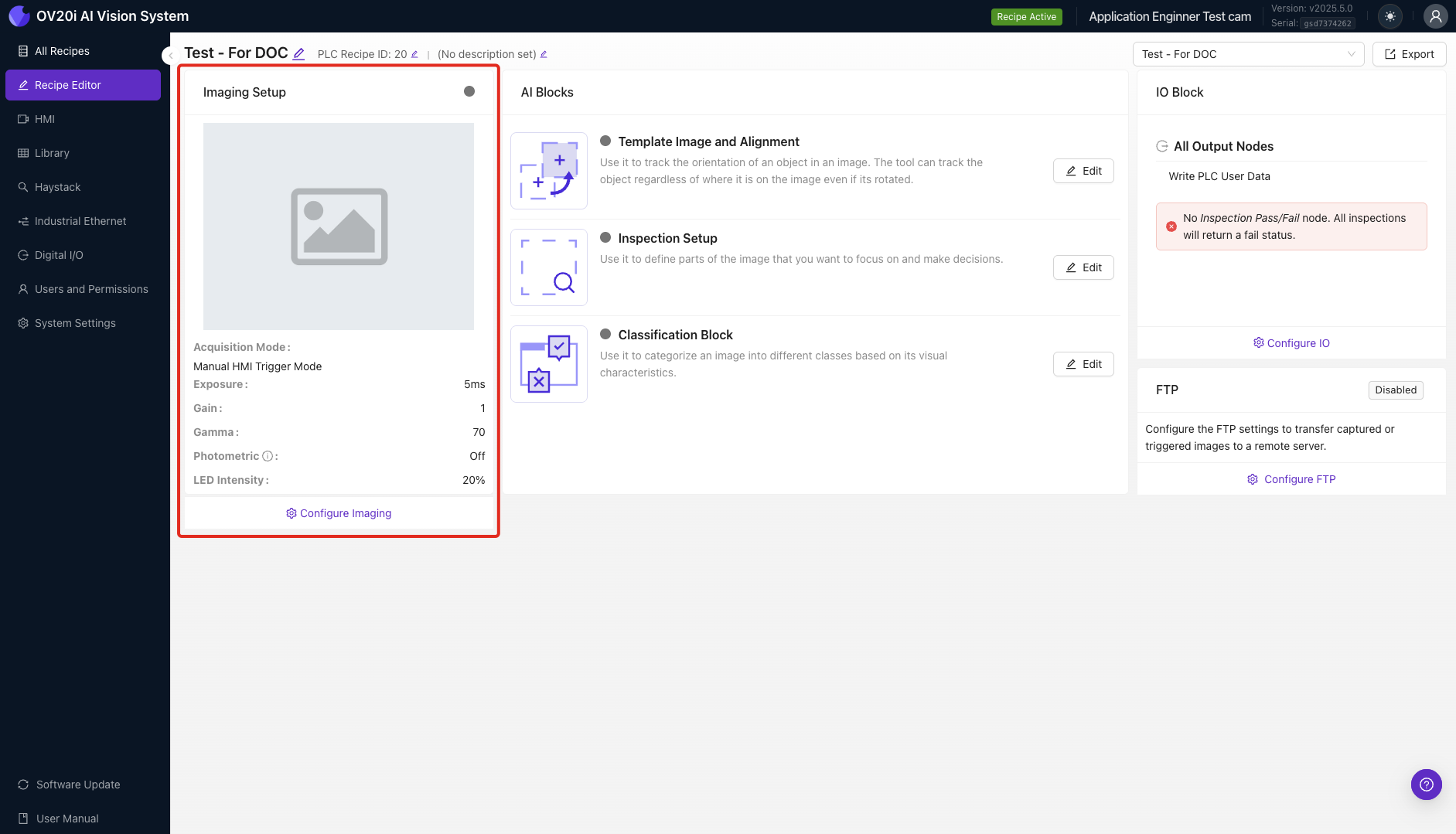

- Haga clic en Configurar Imagen en la esquina inferior izquierda de la página
- Coloque el objeto que se está inspeccionando dentro del campo de visión de la cámara, utilizando la vista previa en vivo para verificar que esté en toma
-

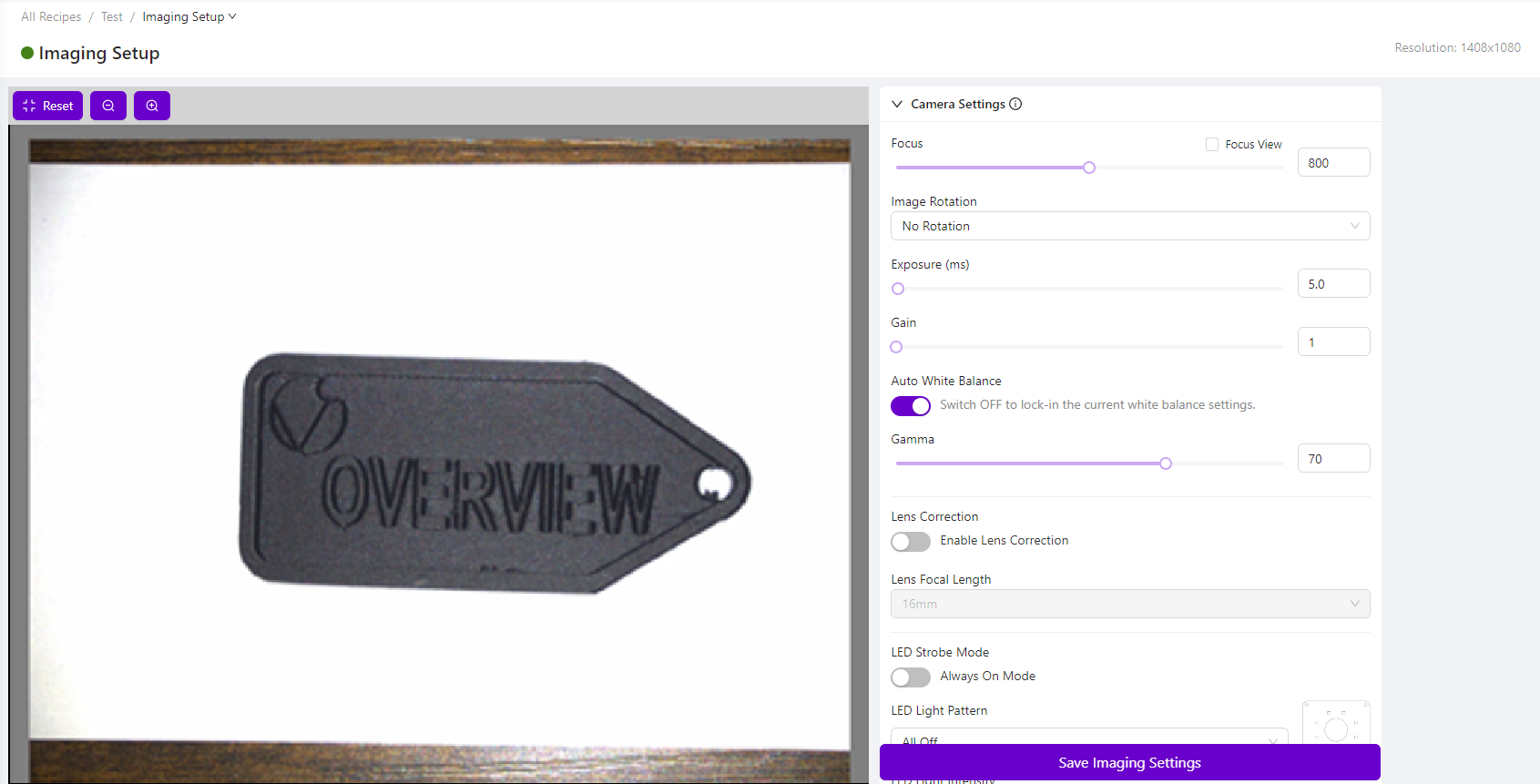

Ajuste los Parámetros de la Cámara en el lado derecho según sea necesario para obtener una imagen clara del objeto
-
Haga clic en Guardar Configuración de Imagen en la esquina inferior derecha de la página
Para obtener más información sobre las opciones de Configuración de Imagen, consulte Fundamentos de Configuración de Imagen.
Imagen de Plantilla y Alineación
En esta sección, capturará una Imagen de Plantilla y tendrá la opción de configurar un alineador.
La Imagen de Plantilla y la Alineación son las mismas para Recetas de Clasificación y Segmentación.
Paso 1: Navegar a la Configuración de Plantilla
Desde la página de Configuración de Imagen, use el menú de migas de pan para seleccionar Imagen de Plantilla y Alineación. Alternativamente, seleccione Imagen de Plantilla y Alineación desde el Editor de Recetas.
Paso 2: Capturar la Imagen de Plantilla
Seleccione Capturar Imagen de Plantilla.
Una vez que se haya capturado la Imagen de Plantilla, el panel de vista previa (en el lado izquierdo) mostrará la Imagen de Plantilla, no una vista previa en vivo del campo de visión de la cámara. Para ver una vista previa en vivo desde la cámara, desplace la página hacia abajo y seleccione Modo de Vista previa en vivo. Para volver a tomar la Imagen de Plantilla, asegúrese de que la vista previa en vivo no esté habilitada y haga clic en Volver a Capturar Imagen de Plantilla.
Paso 3: Configurar el Alineador (Opcional)
Si se necesita alineación:
- Bajo Regiones de Plantilla, seleccione + Rectángulo o + Círculo (el que coincida con la forma del objeto que se está inspeccionando)
- Reubique y redimensione la región para que se ajuste al objeto que se está inspeccionando
- Bajo Configuración, establezca el Rango de Rotación a 20 grados. Esto permitirá que el alineador localice el objeto si está girado hasta 20 grados con respecto a esta Imagen de Plantilla
- Si es necesario, ajuste la Sensibilidad y el Umbral de Confianza
- Haga clic en Guardar
Si no se necesita alineación: Si su aplicación no requiere un alineador, active la opción Omitir Alineador y haga clic en Guardar al final de la página.
Para obtener más información sobre la página de Imagen de Plantilla y Alineación y cuándo usar el alineador frente a no usar, vea Teoría de Imagen de Plantilla y Alineación.
Configuración de Inspección
En esta sección, configurará qué desea que la cámara inspeccione (Tipos de Inspección) y dónde en el objeto desea realizar la inspección (Regiones de Inspección).
La Configuración de Inspección es la misma para Recetas de Clasificación y Segmentación.
Paso 1: Navegar a Configuración de Inspección
Desde la página de Imagen de Plantilla y Alineación, use el menú de migas de pan para seleccionar Configuración de Inspección. Alternativamente, seleccione Configuración de Inspección desde el Editor de Recetas.
El panel de vista previa (en el lado izquierdo) muestra la Imagen de Plantilla, no una vista previa en vivo del campo de visión de la cámara. Para ver una vista previa en vivo desde la cámara, desplace la página hacia abajo y seleccione Modo de Vista previa en Vivo. Para agregar o editar Tipos de Inspección y Regiones de Inspección, asegúrese de que la vista previa en vivo no esté habilitada.
Paso 2: Configurar Tipos de Inspección

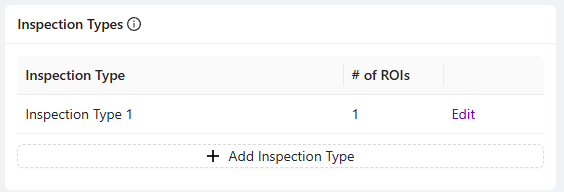

Bajo Tipos de Inspección, por defecto aparecerá "Tipo de Inspección 1". Haga clic en Editar para renombrarlo.
- Tipos de Inspección se refieren a los diferentes tipos (clases) de inspecciones que se realizan y permiten agrupar visualmente Regiones de Inspección (ROI)
- Regiones de Inspección (ROIs) se refieren al área(s) donde la inspección debe realizarse

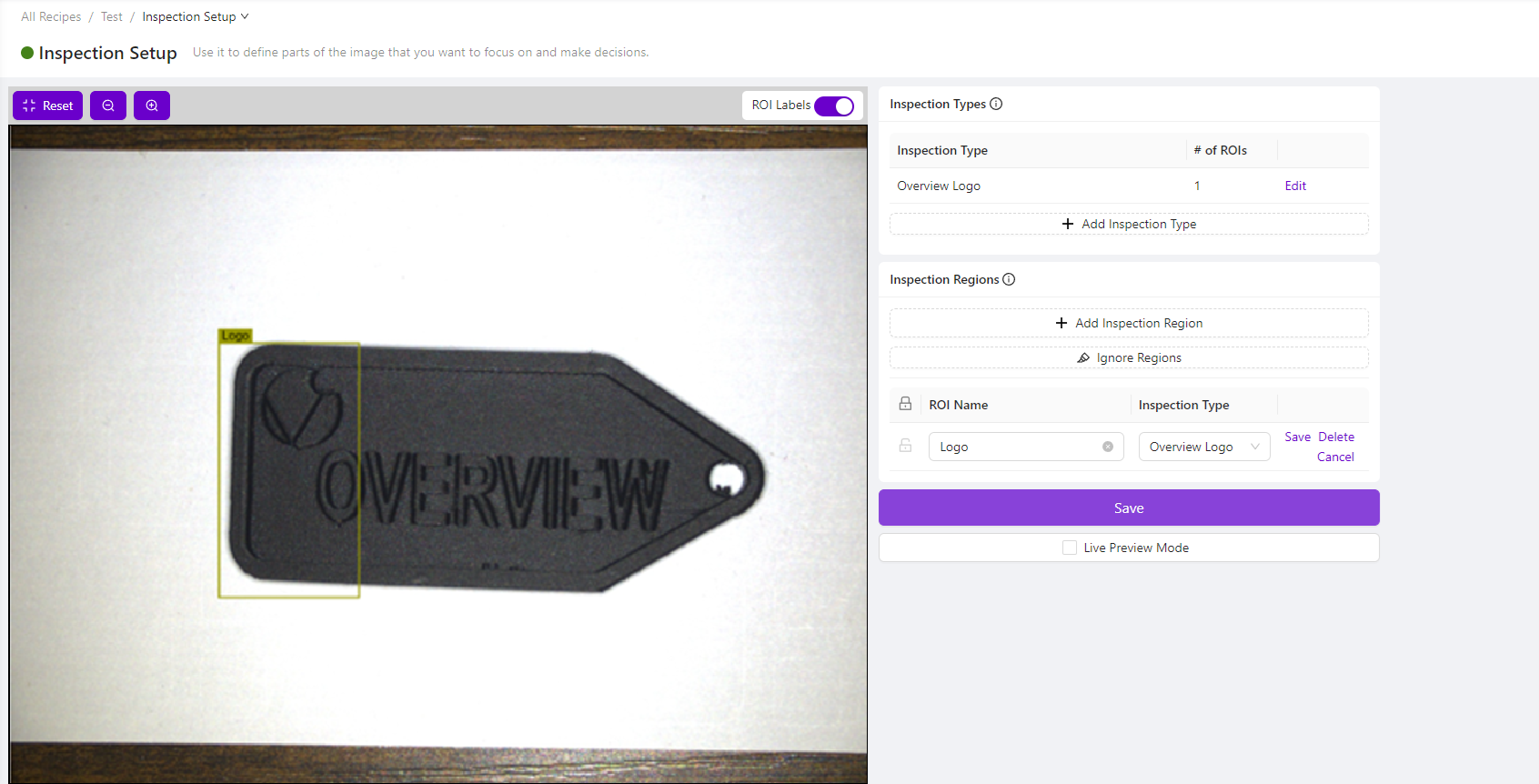

Paso 3: Añadir Regiones de Inspección
- Bajo Regiones de Inspección, haga clic en + Añadir Región de Inspección
- Reubique y redimensione el cuadro amarillo en la pantalla para que se ajuste a la zona específica del objeto que desea inspeccionar
Por defecto, la Región de Inspección se llamará "Nueva ROI". Haga clic en Editar para cambiar el nombre.
Paso 4: Finalizar Configuración
- Añada tantos Tipos de Inspección y Regiones de Inspección como sea necesario para esta Receta
- Haga clic en Guardar al final de la página
Para obtener más información sobre la página de Configuración de Inspección, vea Configuración de Inspección y Tipos de ROI.
Próximos pasos
Si seleccionó un tipo de Receta de Clasificación: Continúe a Entrenar un Clasificador.
Si seleccionó un tipo de Receta de Segmentación: Continúe a Usar el Segmenter.
